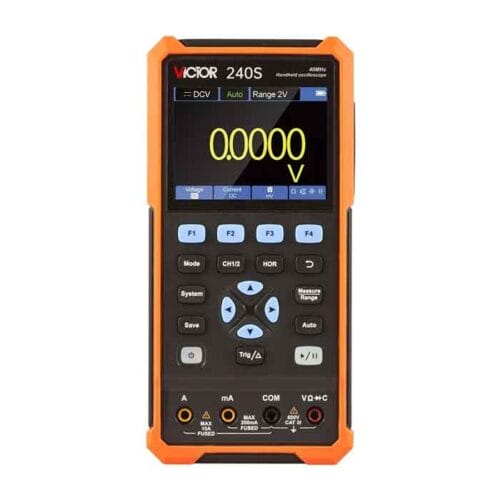

اسیلوسکوپ دستی ویکتور مدل VICTOR 240S

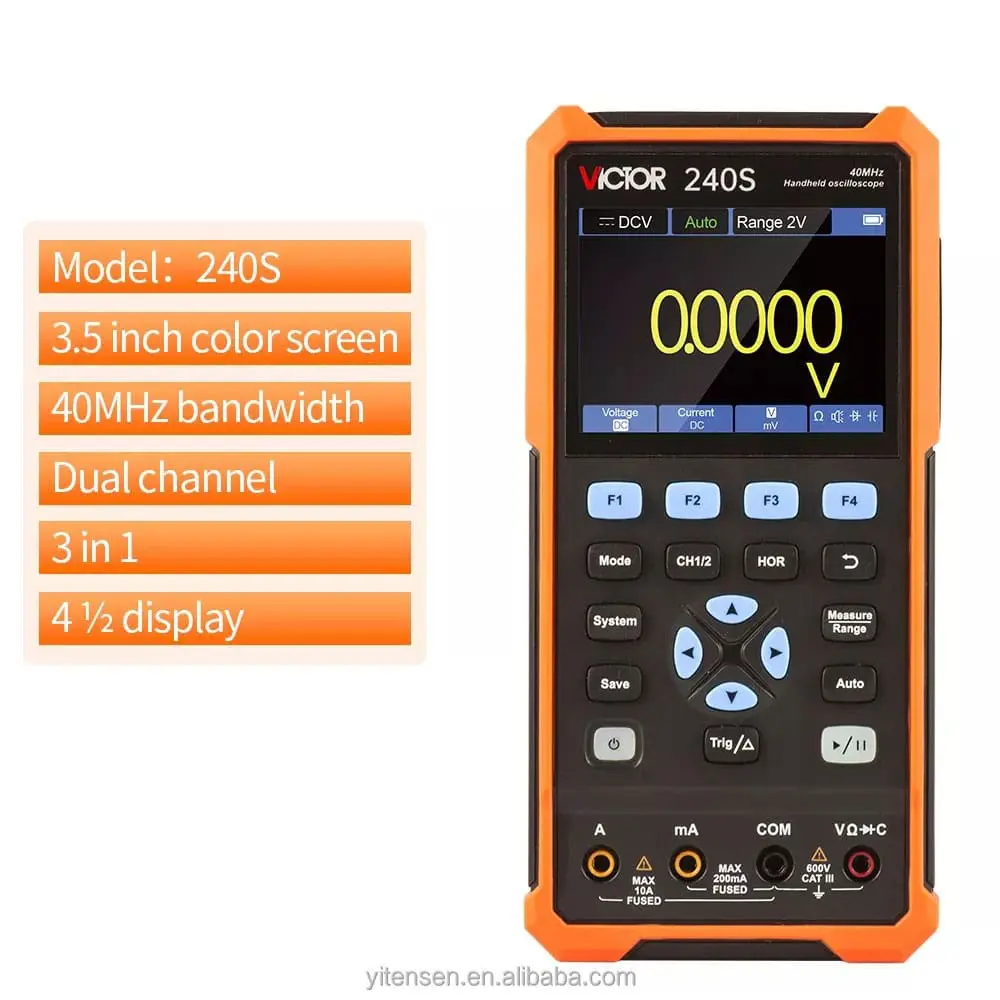

- دستگاه سه کاره: اسیلوسکوپ، فانکشن ژنراتور، مولتی متر
- اسیلوسکوپ 2 کانال 40 مگاهرتز به همراه پراب و سرعت نمونه برداری 250MS/s
- دارای فانکشن ژنراتور 25 مگاهرتز قابل برنامه ریزی به همراه پراب و سرعت نمونه برداری 125 مگا سمپل بر ثانیه
- دارای مولتی متر دیجیتال 4.5 دیجیت
- حافظه داخلی 8Kpoint
- نمایش نمایش 3.5 اینچی TFT رنگی با کیفیت بالا
- پورت USB
VICTOR 240S China handheld Oscilloscope 2CH Channel 40MHz 125MSas Sampling Rate Dual-Channel multimeter Storage signal souce-0-اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
معرفی اسیلوسکوپ دستی ویکتور مدل VICTOR 240S: ابزاری حرفه‌ای برای مهندسان الکترونیک
اسیلوسکوپ دستی ویکتور مدل VICTOR 240S یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری است که به لطف قابلیت‌های چندگانه و طراحی قابل حمل، کار مهندسان الکترونیک و تعمیرکاران را بسیار آسان کرده است. این دستگاه سه کاره که شامل اسیلوسکوپ، فانکشن ژنراتور، و مولتی‌متر است، به شما امکان می‌دهد تا به راحتی پارامترهای الکتریکی و سیگنال‌های پیچیده را با دقت بسیار بالا اندازه‌گیری کنید.
ویژگی‌های کلیدی اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
1. اسیلوسکوپ دو کاناله با پهنای باند 40 مگاهرتز
اسیلوسکوپ این دستگاه دارای دو کانال با پهنای باند 40 مگاهرتز است که به شما امکان مشاهده و تحلیل سیگنال‌های الکتریکی با سرعت نمونه‌برداری 250MSa/s را می‌دهد. این ویژگی‌ها آن را به یک ابزار بسیار مناسب برای طراحان مدارهای الکترونیکی و تعمیرکاران تبدیل کرده است.
VICTOR 240S China handheld Oscilloscope 2CH Channel 40MHz 125MSas Sampling Rate Dual-Channel multimeter Storage signal souce-0-اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
2. فانکشن ژنراتور 25 مگاهرتزی
فانکشن ژنراتور داخلی این دستگاه با فرکانس 25 مگاهرتز و نرخ نمونه‌برداری 125MSa/s، قابلیت تولید انواع سیگنال‌های سینوسی، مربعی، مثلثی، پالس و EXP را دارد. این ویژگی به کاربران این امکان را می‌دهد تا سیگنال‌های مختلف را شبیه‌سازی و آزمایش کنند.
3. مولتی‌متر دیجیتال با دقت بالا
مولتی‌متر داخلی دستگاه با دقت 4.5 دیجیت و قابلیت اندازه‌گیری ولتاژ تا 1000 ولت DC و 750 ولت AC، جریان‌های الکتریکی تا 10 آمپر، مقاومت تا 100 مگااهم و ظرفیت خازنی تا 2 میلی‌فاراد، یکی از کامل‌ترین مولتی‌مترهای دستی موجود در بازار است. همچنین این مولتی‌متر دارای تست دیود و اتصال کوتاه نیز می‌باشد.
4. حافظه داخلی و اتصال به PC
اسیلوسکوپ ویکتور 240S دارای حافظه داخلی 8K است که به شما امکان ذخیره و بررسی داده‌های قبلی را می‌دهد. همچنین با داشتن پورت USB، قابلیت اتصال به کامپیوتر و انتقال داده‌ها برای تحلیل‌های بیشتر را فراهم می‌کند.
VICTOR 240S China handheld Oscilloscope 2CH Channel 40MHz 125MSas Sampling Rate Dual-Channel multimeter Storage signal souce-0-اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
طراحی و نمایشگر

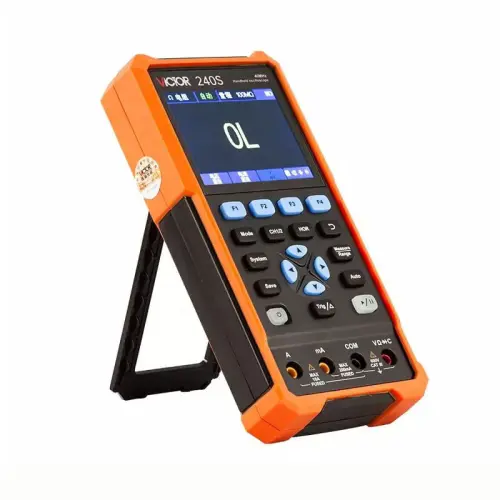

اسیلوسکوپ دستی ویکتور مدل VICTOR 240S دارای یک نمایشگر 3.5 اینچی TFT رنگی با کیفیت بالا و رزولوشن 320×240 است که داده‌ها را با وضوح بسیار خوبی نمایش می‌دهد. این نمایشگر قابلیت تنظیم کنتراست دارد و در شرایط نوری مختلف، تجربه بصری مطلوبی را ارائه می‌دهد. همچنین وزن سبک دستگاه، حدود 0.6 کیلوگرم، و شارژی بودن آن، موجب شده تا به راحتی قابل حمل باشد.
دقت اندازه‌گیری و سرعت پاسخ‌دهی بالا
اسیلوسکوپ ویکتور 240S با دقت 3% در اندازه‌گیری‌ها و حساسیت ولتاژ از 10 میلی‌ولت تا 10 ولت در هر بخش، امکان تجزیه و تحلیل دقیق سیگنال‌ها را فراهم می‌کند. این دستگاه همچنین با داشتن قابلیت تریگر خودکار، معمولی و تک‌تیر، عملکردی سریع و بدون خطا را در اندازه‌گیری‌های سیگنال‌های مختلف ارائه می‌دهد.
VICTOR 240S China handheld Oscilloscope 2CH Channel 40MHz 125MSas Sampling Rate Dual-Channel multimeter Storage signal souce-0-اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
اقلام همراه و لوازم جانبی

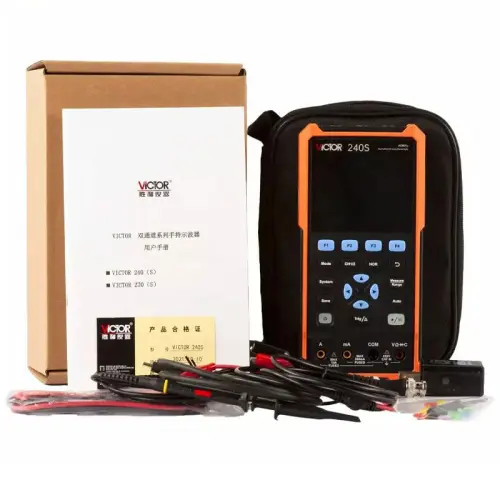

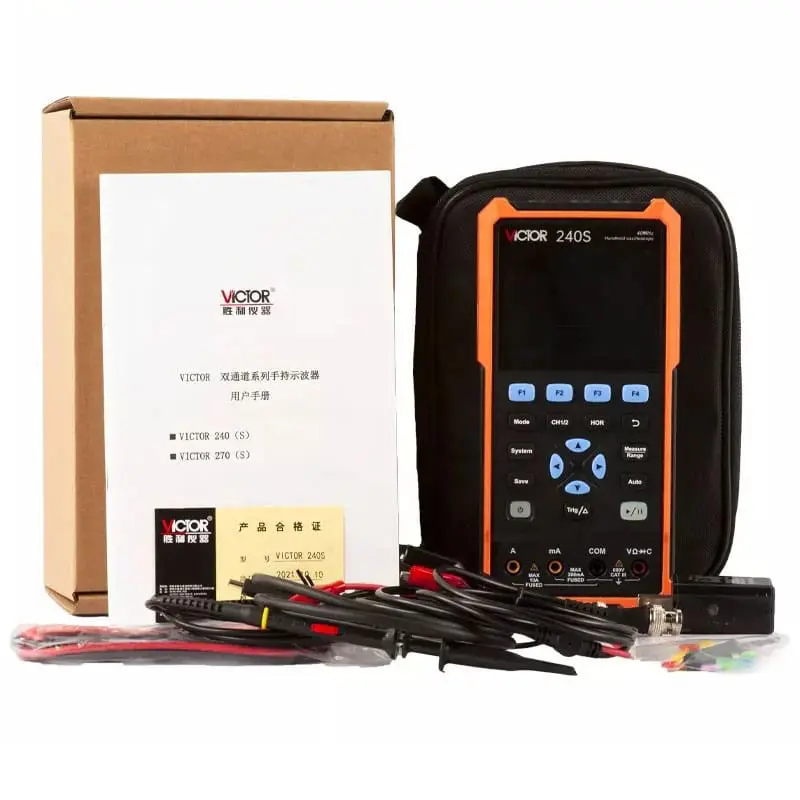

در بسته‌بندی دستگاه اسیلوسکوپ دستی ویکتور مدل VICTOR 240S، موارد زیر وجود دارد:
- یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10
- دو جفت پراب BNC به سوسماری
- یک جفت پراب مولتی‌متر
- دو عدد باتری لیتیوم یون قابل شارژ

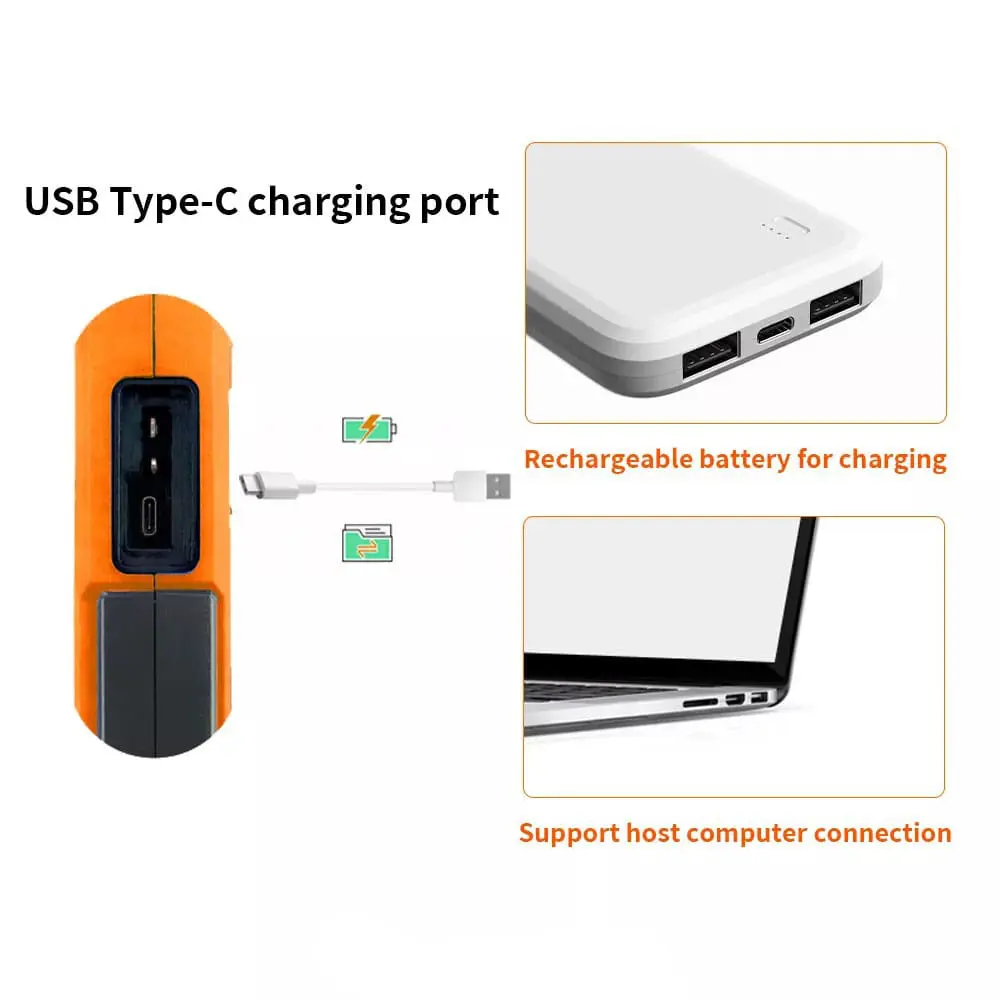

- شارژر 5V 2A با کابل type C
- کیف حمل مخصوص
علاوه بر این، لوازم یدکی مناسبی نیز برای این دستگاه در بازار موجود است، از جمله پراب‌های اسیلوسکوپ و مولتی‌متر که امکان ارتقاء و جایگزینی آسان قطعات را فراهم می‌آورد.
VICTOR 240S China handheld Oscilloscope 2CH Channel 40MHz 125MSas Sampling Rate Dual-Channel multimeter Storage signal souce-0-اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
قیمت اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
با توجه به ویژگی‌ها و امکانات گسترده‌ای که اسیلوسکوپ ویکتور 240S ارائه می‌دهد، این دستگاه به یکی از بهترین انتخاب‌ها برای حرفه‌ای‌های الکترونیک تبدیل شده است. قیمت این دستگاه نسبت به سایر اسیلوسکوپ‌های دستی در بازار بسیار مناسب است و با توجه به کیفیت و دقت آن، یک سرمایه‌گذاری هوشمندانه برای هر مهندس الکترونیک محسوب می‌شود.
خرید اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
برای خرید اسیلوسکوپ دستی ویکتور مدل VICTOR 240S با بهترین قیمت و ضمانت اصالت کالا، می‌توانید به فروشگاه‌های معتبر مراجعه کنید. عصرتولز به عنوان یکی از نمایندگان رسمی و معتبر برند Victor، این محصول را با گارانتی و خدمات پس از فروش مطمئن ارائه می‌دهد.
نتیجه‌گیری
اسیلوسکوپ دستی ویکتور مدل VICTOR 240S یک دستگاه چندکاره و کارآمد است که قابلیت‌های پیشرفته‌ای از جمله اسیلوسکوپ، فانکشن ژنراتور و مولتی‌متر را در خود جای داده است. طراحی قابل حمل، دقت بالا و امکانات اتصال به PC، این محصول را به یکی از بهترین گزینه‌ها برای استفاده در آزمایشگاه‌ها، تعمیرات و طراحی‌های الکترونیکی تبدیل کرده است.
جدول مشخصات و دقت اندازه گیری اسیلوسکوپ دستی ویکتور مدل VICTOR 240S
|
Characteristics
|
Description
|
|||
|
Bandwidth
|
40 MHz
|
|||
|
Channel
|
2
|
|||
|
Sampling
|
Sampling method
|
Sampling, peak detection
|
||
|
Real-time sampling rate
|
125 MSa/s (Dual channel) 250 MSa/s (Single channel)
|
|||
|
Waveform refresh rate
|
10,000 wfms/s
|
|||
|
Input |
Input coupling
|
DC, AC, ground
|
||
|
Input impedance (DC coupling)
|
1 MΩ±2%, in parallel with 16 pF±10 pF
|
|||
|
Probe attenuation
|
1X 、10X、100X、1000X 、10000X
|
|||
|
Maximu input voltage
|
400 V (DC + AC ,PK – PK)
|
|||
|
Bandwidth limit
|
20 MHz ,Full bandwidth
|
|||
|
Horizontal |
Sampling rate range
|
0.25 Sa/s～250 MSa/s
|
||
|
Waveform interpolation
|
(Sinx)/x
|
|||
|
Sweep speed range (S/div)
|
5ns/div – 1000s/div,Stepping in the 1-2-5 way
|
|||
|
Time base accuracy
|
±100 ppm
|
|||
|
Record length
|
8K or 4K optional
|
|||
|
Vertical |
Sensitivity (Volt/div) range
|
10 mV/div～10 V/div
|
||
|
Displacement range
|
±6 div
|
|||
|
Analog bandwidth
|
40 MHz
|
|||
|
70 MHz
|
||||
|
Single bandwidth
|
Full bandwidth
|
|||
|
Low frequency response (AC coupling, -3dB)
|
≥10 Hz
|
|||
|
Rise time (typical on BNC)
|
≤ 8 ns
|
|||
|
≤ 5 ns
|
||||
|
DC gain accuracy
|
3%
|
|||
|
Measurement |
Cursor
|
ΔV, ΔT
|
||
|
Automatic
|
Period, Frequency, Mean, PK-PK,
Max, Min, Amplitude |
|||
|
Trigging |
Source
|
CH1, CH2
|
||
|
Type
|
Edge
|
|||
|
Coupling
|
DC, AC
|
|||
|
Trigger type
|
Auto, normal, single
|
|||
|
Trigger electrical level range
|
±4 divs from the center of the screen
|
|||
|
Trigger electrical level accuracy
|
±0.3 div
|
|||
|
Trigger displacement
|
According to Record length and time base
|
|||
|
Edge trigging
|
Slope
|
Rising edge, falling edge
|
||
|
Basic function
|
Range
|
Minimum resolution
|
Accuracy
|
|
DC voltage |
200.00mV
|
0.01mV
|
±(0.3%+10dig)
|
|
2.0000V
|
0.1mV
|
±(0.3%+5dig)
|
|
|
20.000V
|
1mV
|
||
|
200.00V
|
0.01V
|
||
|
1000.0V
|
0.1V
|
||
|
AC voltage |
200.00mV
|
0.01mV
|
±(0.8%+10dig)
|
|
2.0000V
|
0.1mV
|
||
|
20.000V
|
1mV
|
||
|
200.00V
|
0.01V
|
||
|
750.0V
|
0.1V
|
±(1%+10dig)
|
|
|
frequency range：40Hz-1000Hz
|
|||
|
DC current |
200.00mA
|
0.01mA
|
±(0.8%+10dig)
|
|
10.000A
|
1mA
|
±(2.5%+10dig)
|
|
|
Overload protection:
mA function: self-healing fuse 400 mA/250 V; Ampere function: 10A/600 V, D5.2*20, fast-acting fuse |
|||
|
AC current |
200.00mA
|
0.01mA
|
±(1%+10dig)
|
|
10.000A
|
1mA
|
±(2.8%+10dig)
|
|
|
frequency range：40Hz-1000Hz
Overload protection: mA function: self-healing fuse 400 mA/250 V; Ampere function: 10A/600 V, D5.2*20, fast-acting fuse |
|||
|
Resistance |
200.00Ω
|
0.01Ω
|
±(0.8%+10dig)
|
|
2.0000kΩ
|
0.1Ω
|
±(0.8%+5dig)
|
|
|
20.000kΩ
|
1Ω
|
±(0.8%+3dig)
|
|
|
200.00kΩ
|
10Ω
|
||
|
2.0000MΩ
|
0.1kΩ
|
||
|
20.000MΩ
|
1kΩ
|
±(1%+3dig)
|
|
|
100.00MΩ
|
0.01MΩ
|
±(5%+10dig)
|
|
|
Capacitance |
20.000nF
|
1pF
|
±(3.0%+10dig)
|
|
200.00nF
|
10pF
|
||
|
2.0000μF
|
0.1nF
|
||
|
20.000μF
|
1nF
|
||
|
200.00μF
|
10nF
|
||
|
2.0000mF
|
0.1uF
|
||
|
Others
|
On/Off test
|
√ (<50Ω)
|
|
|
Diode test
|
√(<0-2V)
|
||
|
Auto range
|
√
|
||
|
TRMS
|
√
|
||
|
Arbitrary Waveform Generator (Optional)
|
||
|
Characteristics
|
Description
|
|
|
Waveform Frequency
|
Sine
|
0.1Hz~25MHz
|
|
Square
|
0.1Hz~5MHz
|
|
|
Ramp
|
0.1Hz~1MHz
|
|
|
Pulse
|
0.1Hz~5MHz
|
|
|
EXP
|
0.1Hz~5MHz
|
|
|
Sampling
|
125MSa/s
|
|
|
Amplitude(50Ω)
|
0.01Vpp ~ 2.5Vpp
|
|
|
DC offset(High Z)
|
±(2.5V – Amplitude Vpp/2)
|
|
|
Frequency Resolution
|
0.01%
|
|
|
Channel
|
1
|
|
|
Waveform Depth
|
8k
|
|
|
Vertical Resolution
|
14 bit
|
|
|
Output Impedance
|
50 Ω
|
|
