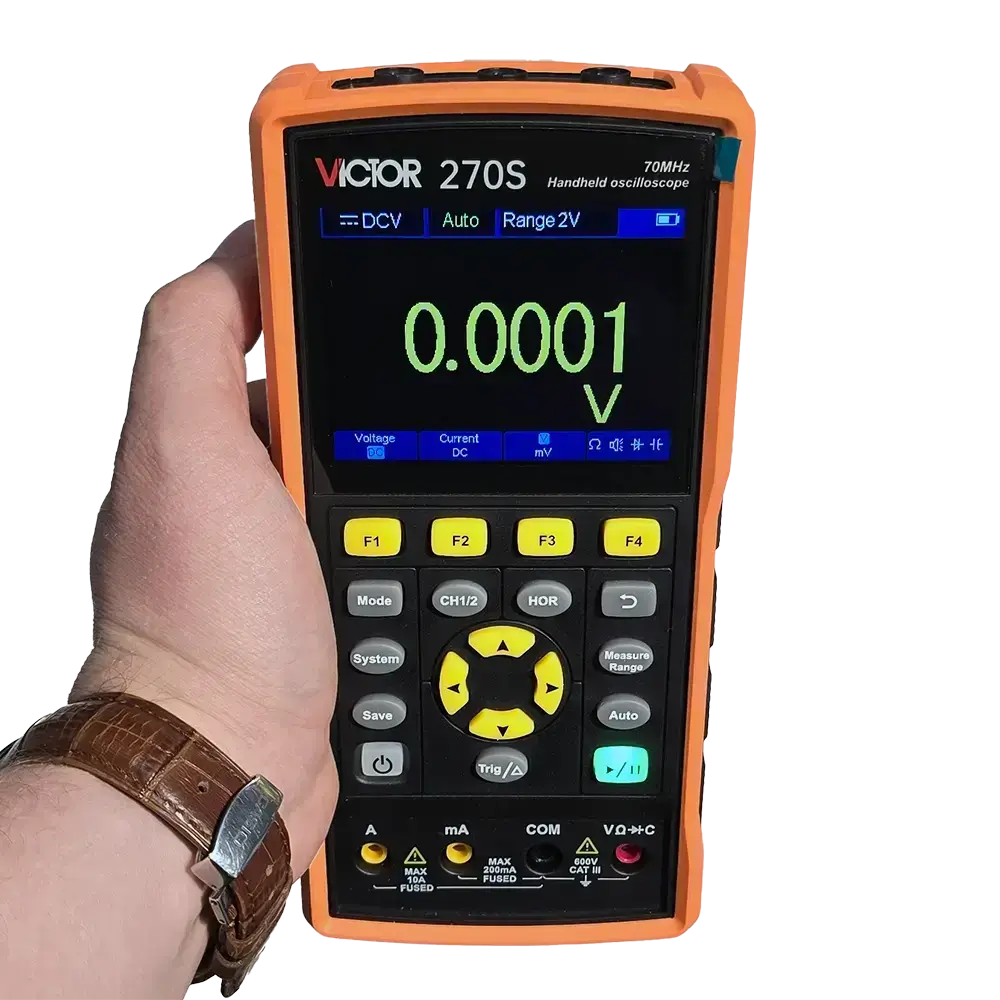

اسیلوسکوپ دستی ویکتور مدل VICTOR 270S در استدیو عصرتولز:
بررسی کلی اسیلوسکوپ دستی ویکتور مدل VICTOR 270S
معرفی محصول:
در دنیای پیشرفته فناوری امروز، ابزارهای اندازه‌گیری الکتریکی با امکانات چندکاره یا به اصطلاح (multifunction) و عملکرد برتر جایگاه ویژه‌ای پیدا کرده‌اند.
یکی از این ابزارها، اسیلوسکوپ دستی VICTOR 270S از برند ویکتور می‌باشد که با ترکیب اسیلوسکوپ، فانکشن ژنراتور و مولتی‌متر به عنوان یک دستگاه سه کاره، نیازهای مهندسان و متخصصان در زمینه‌های الکترونیک را برآورده میکند.
این محصول تحت نظارت فروشگاه عصرتولز، به عنوان نمایندگی برند ویکتور، با گارانتی اصالت و سلامت کالا به بازار عرضه می شود.

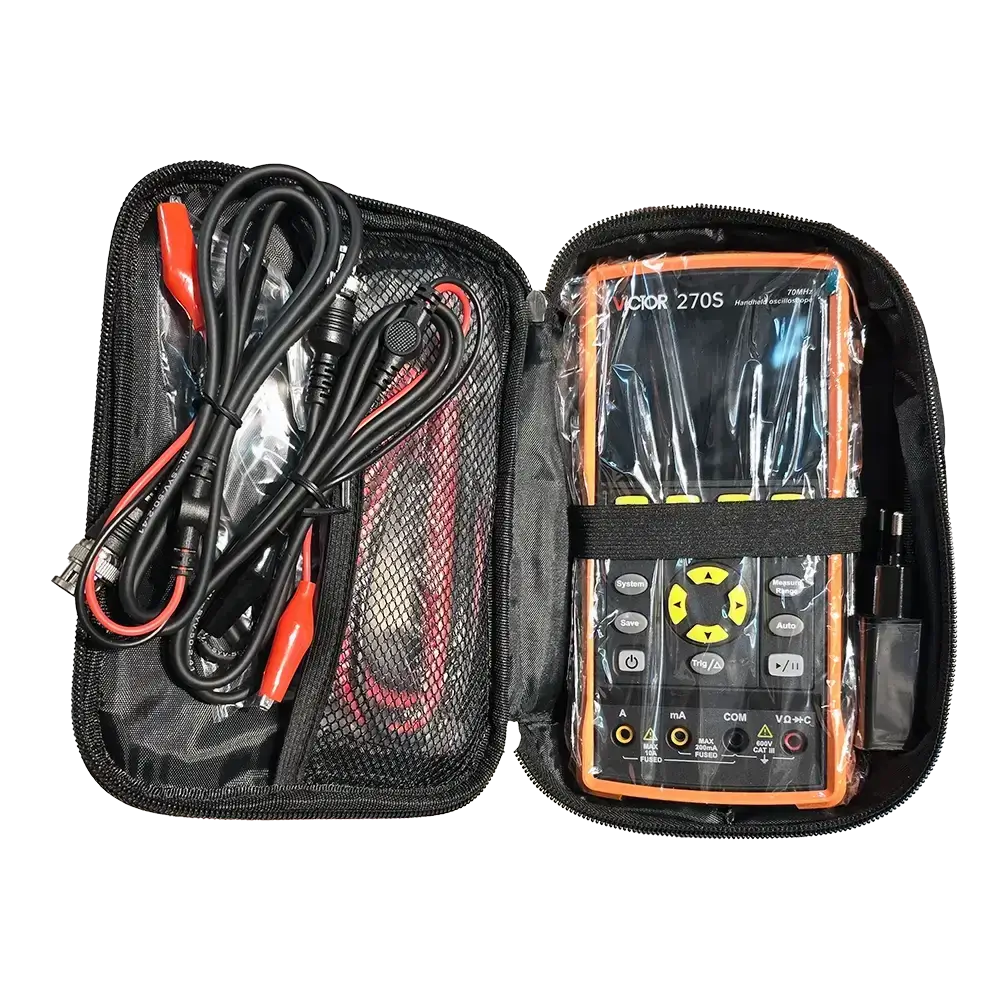

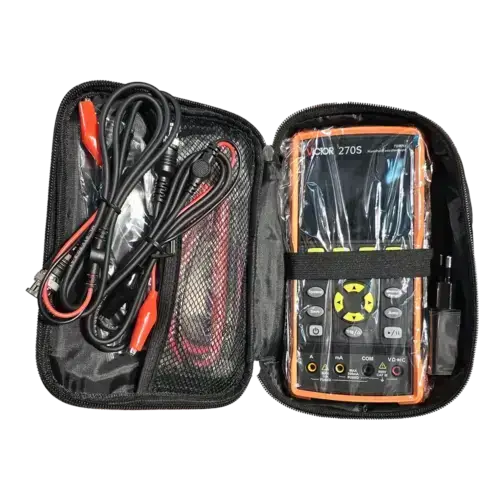

اسیلوسکوپ دستی ویکتور مدل VICTOR 270S عصرتولز
مشخصات فنی:
همانطور که گفته شد اسیلوسکوپ دستی ویکتور مدل VICTOR 270S شامل سه عملکرد می باشد: اسیلوسکوپ، فانکشن ژنراتور و مولتی متر. در ادامه به بررسی تک به تک این عملکردها می پردازیم.

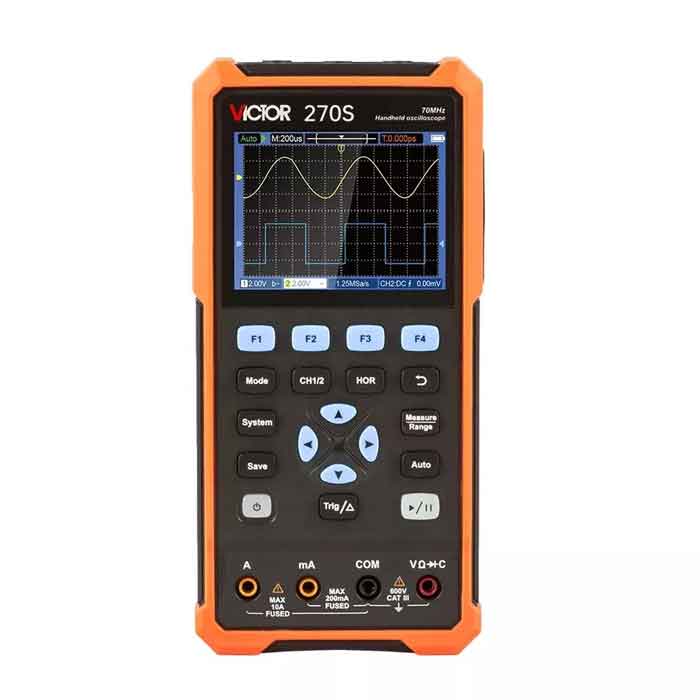

اسیلوسکوپ

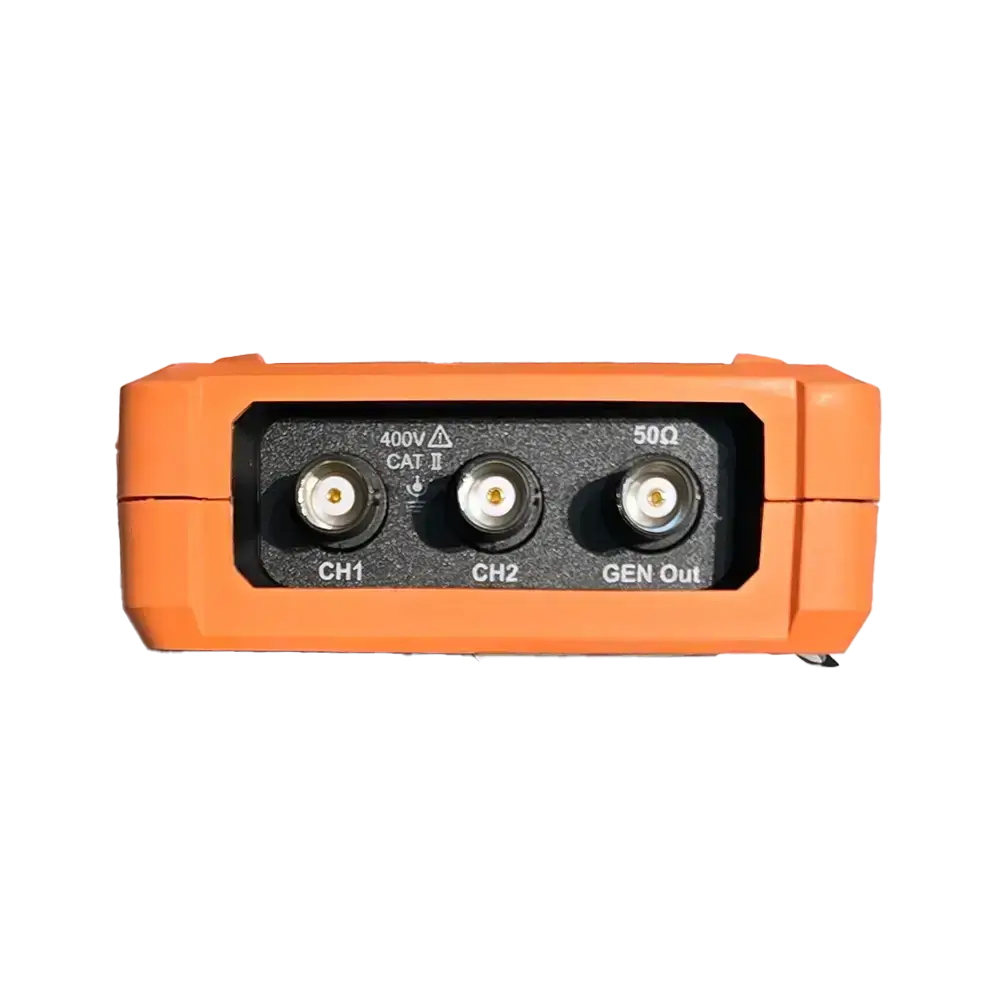

– تعداد کانال: 2
– پهنای باند: 70 مگاهرتز
– سرعت نمونه‌برداری: 250MS/s
– توضیحات بیشتر: دارای پراب اسیلوسکوپ که امکان اندازه‌گیری دقیق سیگنال‌های الکتریکی را به کاربر می‌دهد.
فانکشن ژنراتور
– پهنای باند: 25 مگاهرتز
– سرعت نمونه‌برداری: 125 مگا سمپل بر ثانیه
– توضیحات بیشتر: فانکشن ژنراتور این دستگاه قابل برنامه‌ریزی است که توانایی انجام توابع مختلف و تولید سیگنال‌های متنوع را فراهم میکند.

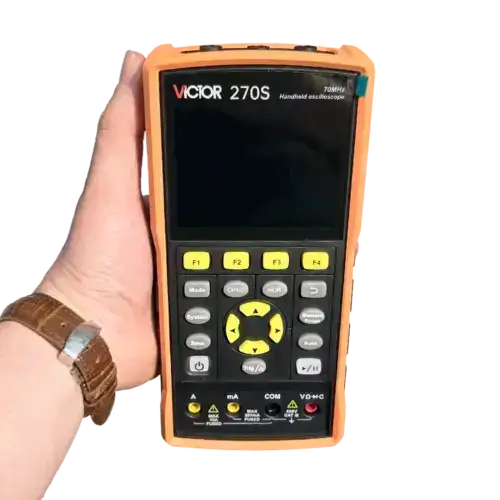

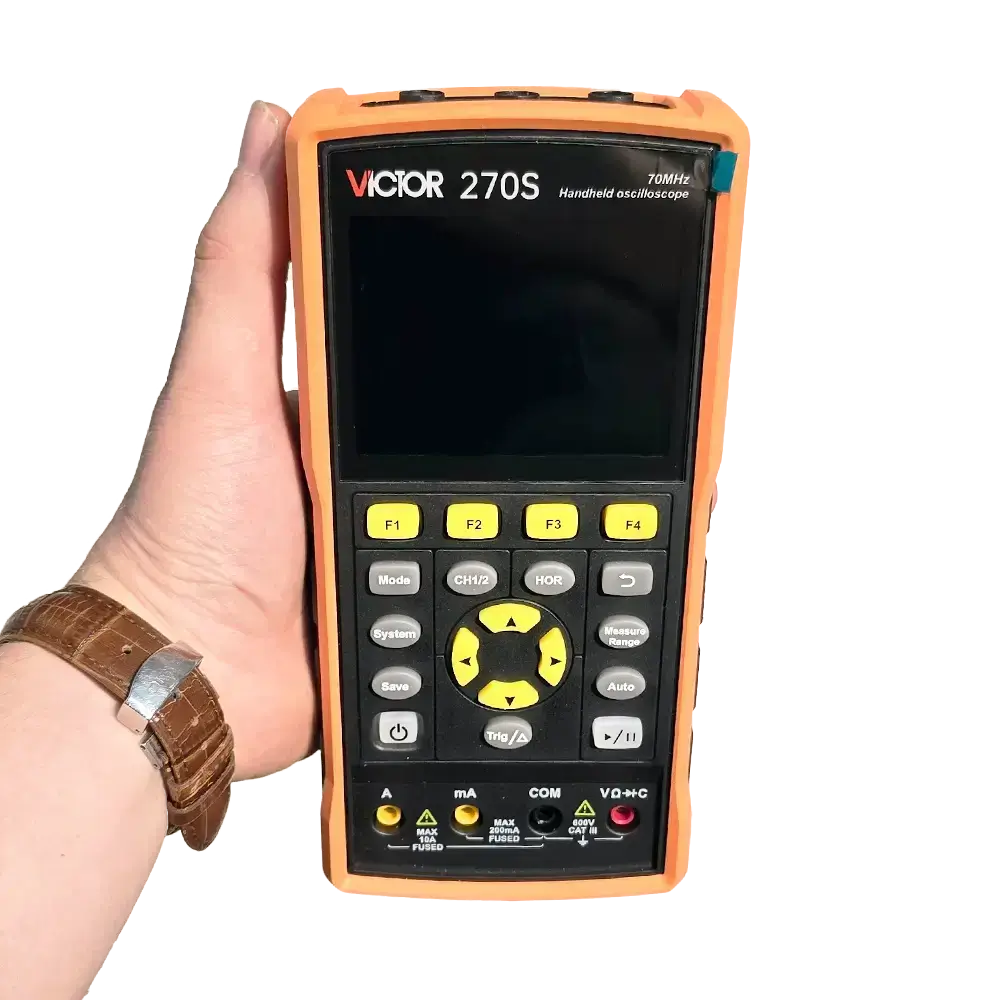

اسیلوسکوپ دستی ویکتور مدل VICTOR 270S عصرتولز

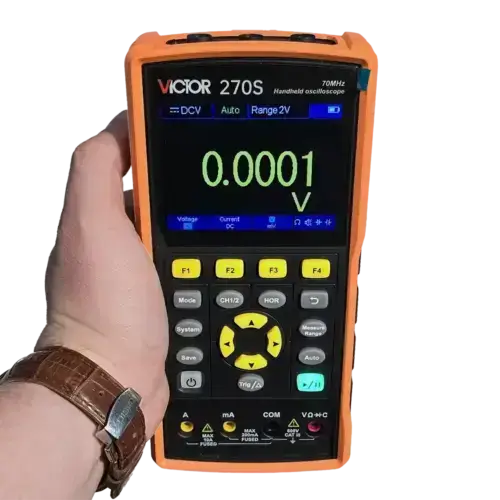

مولتی‌متر دیجیتال
– تعداد دیجیت: 4.5
– توضیحات بیشتر: مولتی‌متر دیجیتال با دقت بالا که به کاربر اطلاعات دقیق از ولتاژ، جریان، مقاومت و سایر مشخصات الکتریکی را ارائه می‌دهد.

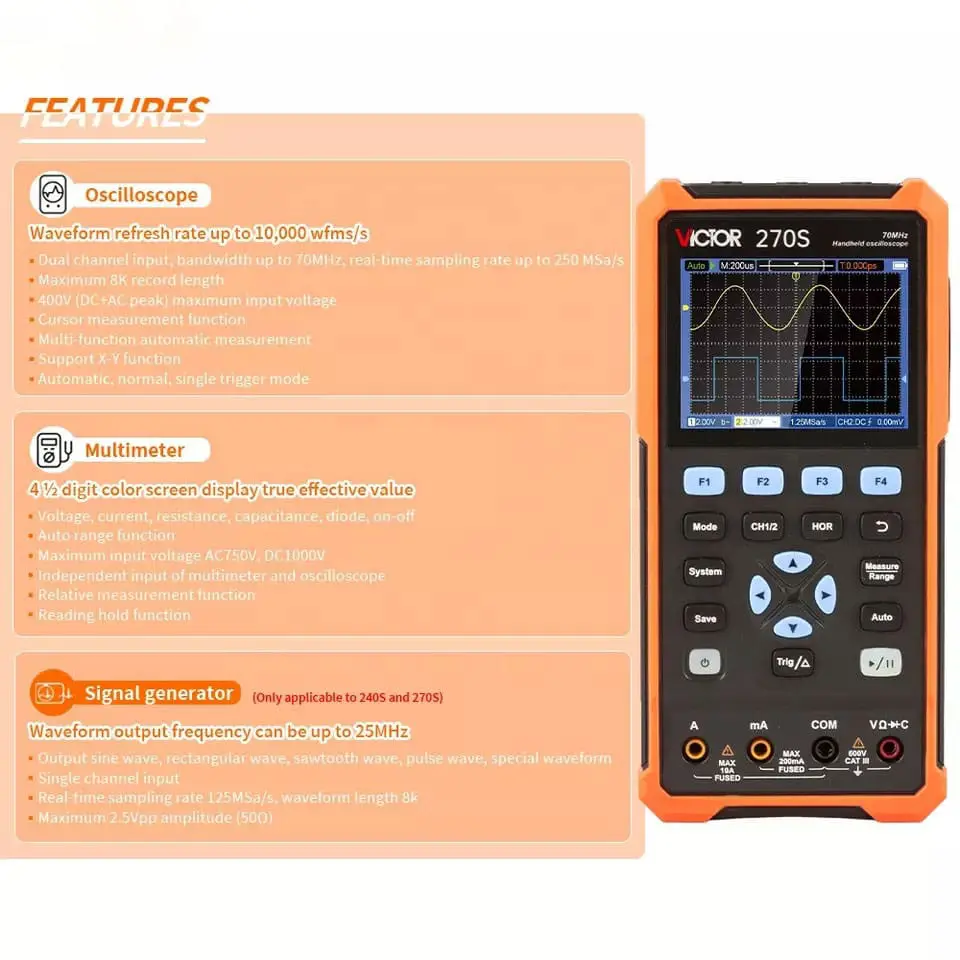

ویژگی های خاص:
اسیلوسکوپ دستی ویکتور مدل VICTOR 270S به عنوان یکی از کامل ترین دستگاه ها، یک سری ویژگی های خاص نیز دارا می باشد که راحتی هرچه تمام تر را به کاربران القا میکند. در ادامه به بررسی این ویژگی های می پردازیم.
اسیلوسکوپ دستی ویکتور مدل VICTOR 270S عصرتولز
حافظه داخلی
اسیلوسکوپ دستی ویکتور مدل VICTOR 270S دارای حافظه داخلی با ظرفیت 8Kpoint است که به کاربر امکان ذخیره و بازیابی داده‌های اندازه‌گیری را فراهم میکند. این ویژگی سبب می شود تا کاربر بدون نگرانی از پریدن اطلاعات، در هر لحظه به اطلاعات از قبل به دست آمده دسترسی داشته باشد.
نمایشگر TFT رنگی
– اندازه نمایشگر: 3.5 اینچ
– نوع نمایشگر: TFT رنگی با کیفیت بالا
– کیفیت تصویر: نمایشگر با کیفیت بالا که جزئیات سیگنال‌ها را به صورت واضح و دقیق نمایش می‌دهد.

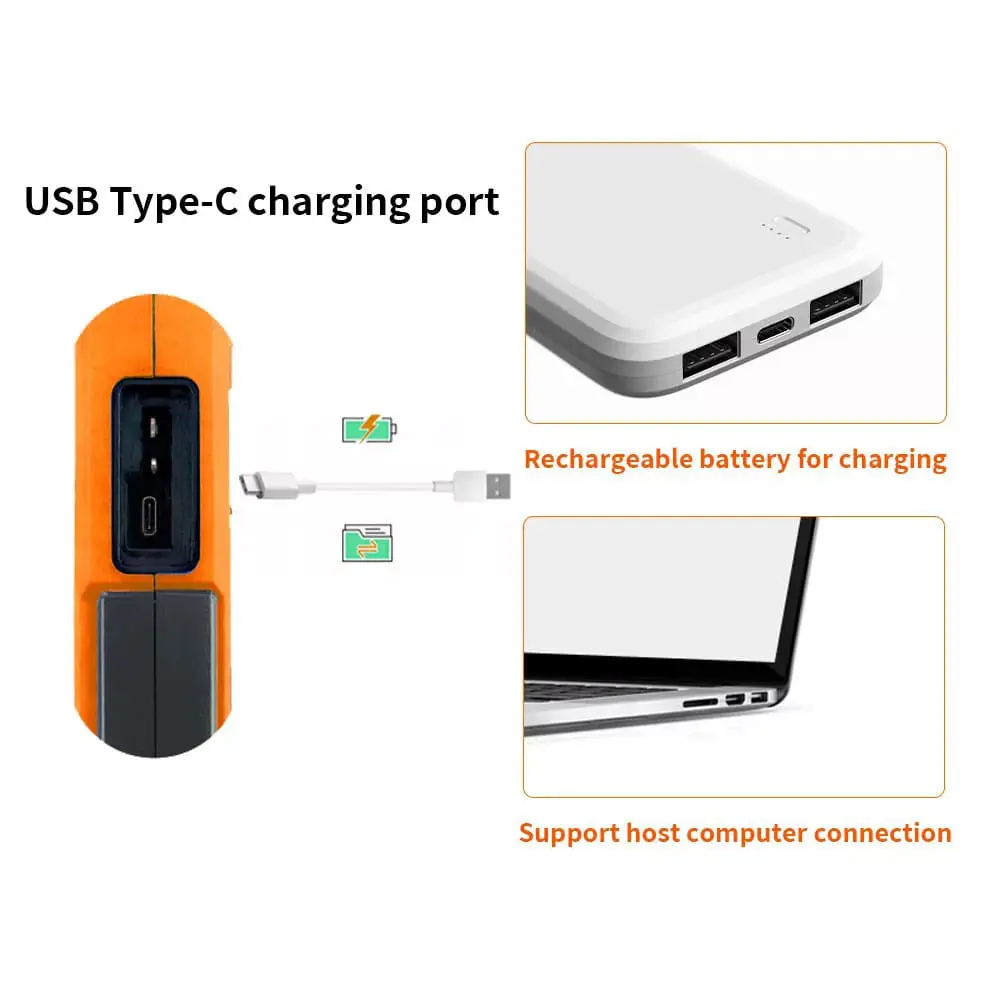

پورت USB
اسیلوسکوپ دستی ویکتور مدل VICTOR 270S دارای پورت USB برای انتقال سریع و آسان اطلاعات به کامپیوتر و دستگاه‌های دیگر می باشد.

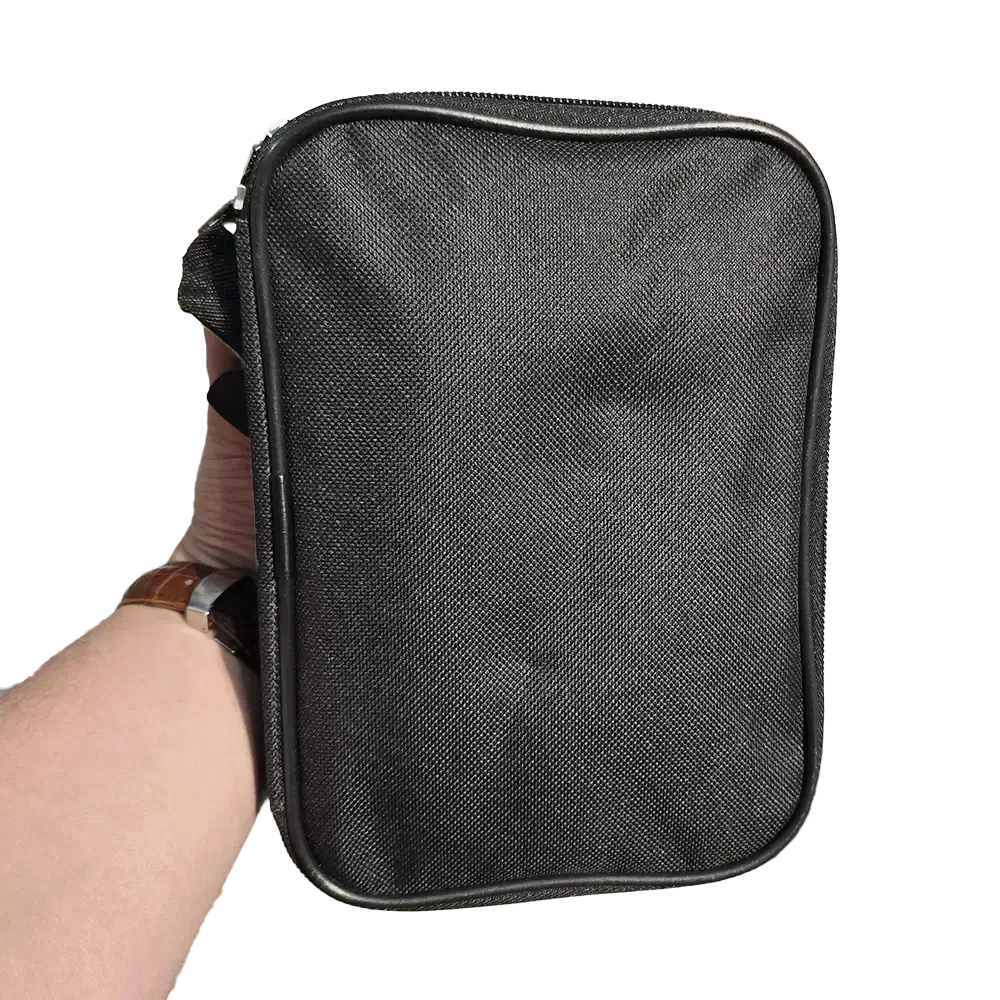

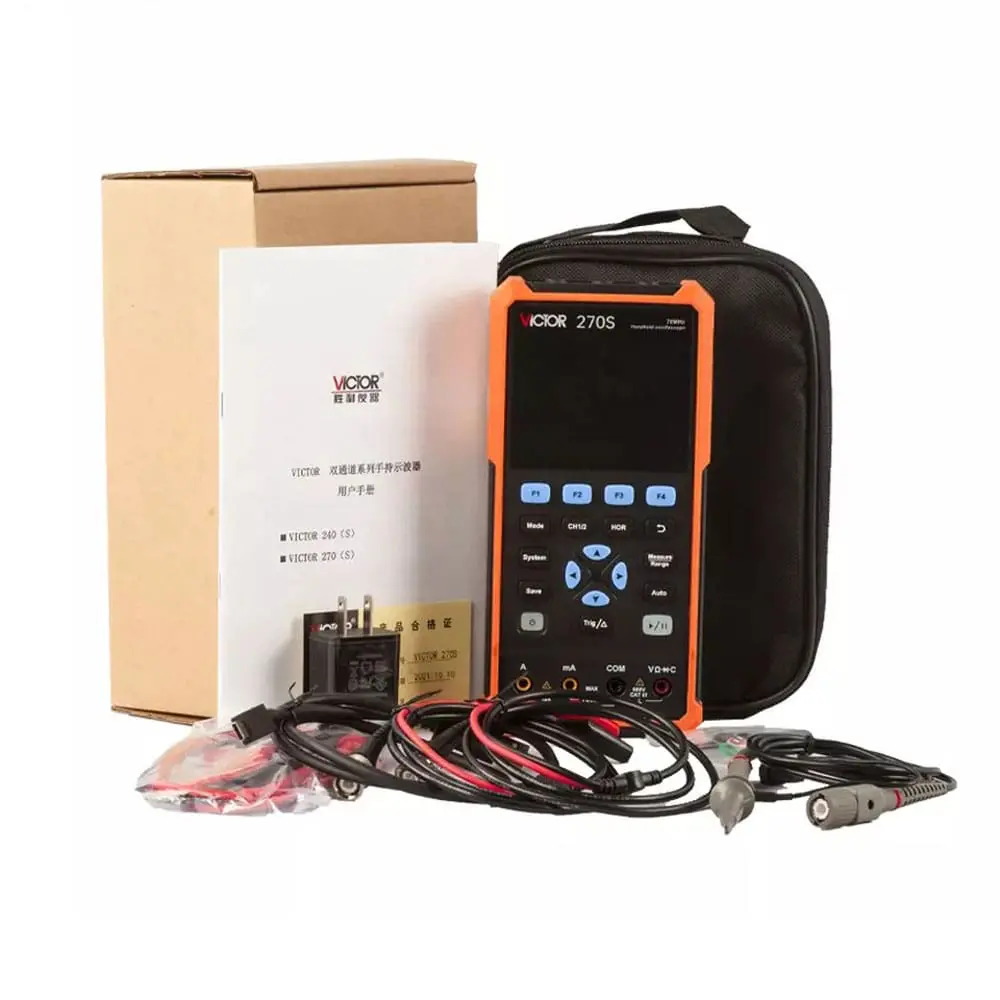

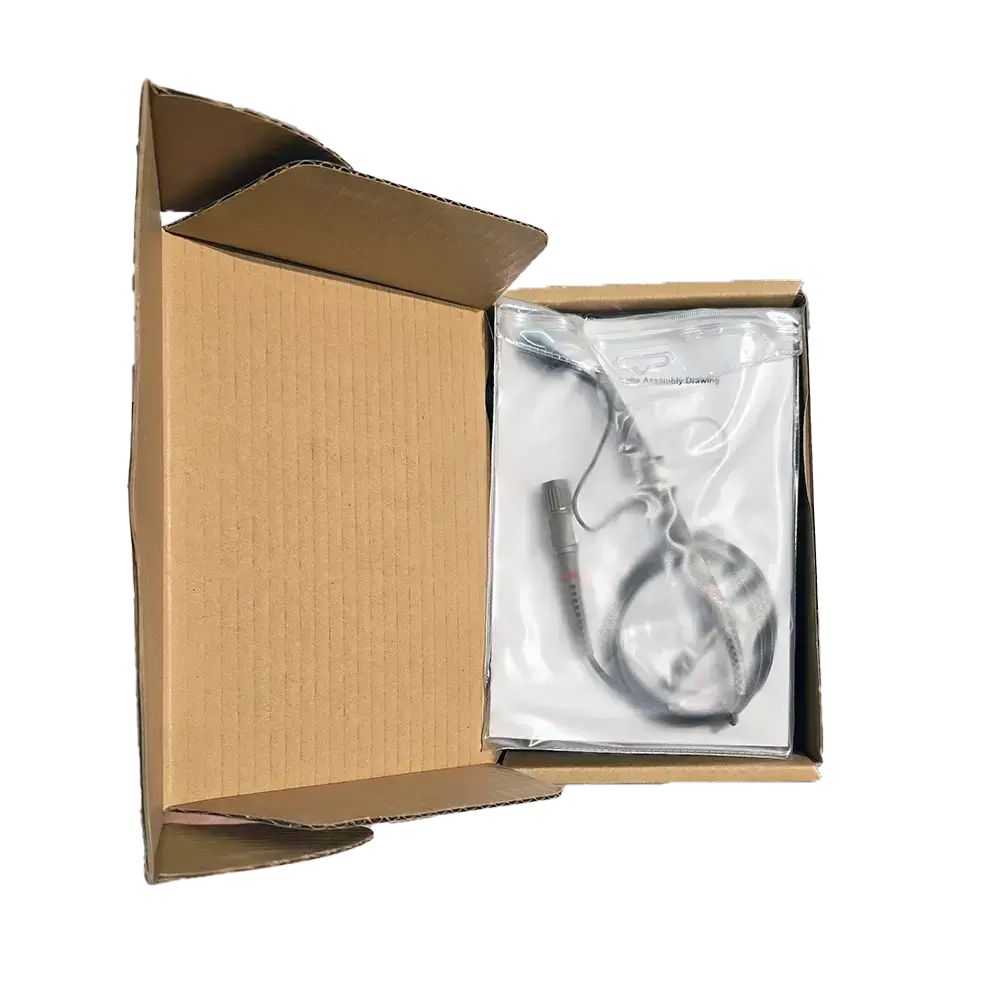

اقلام همراه:

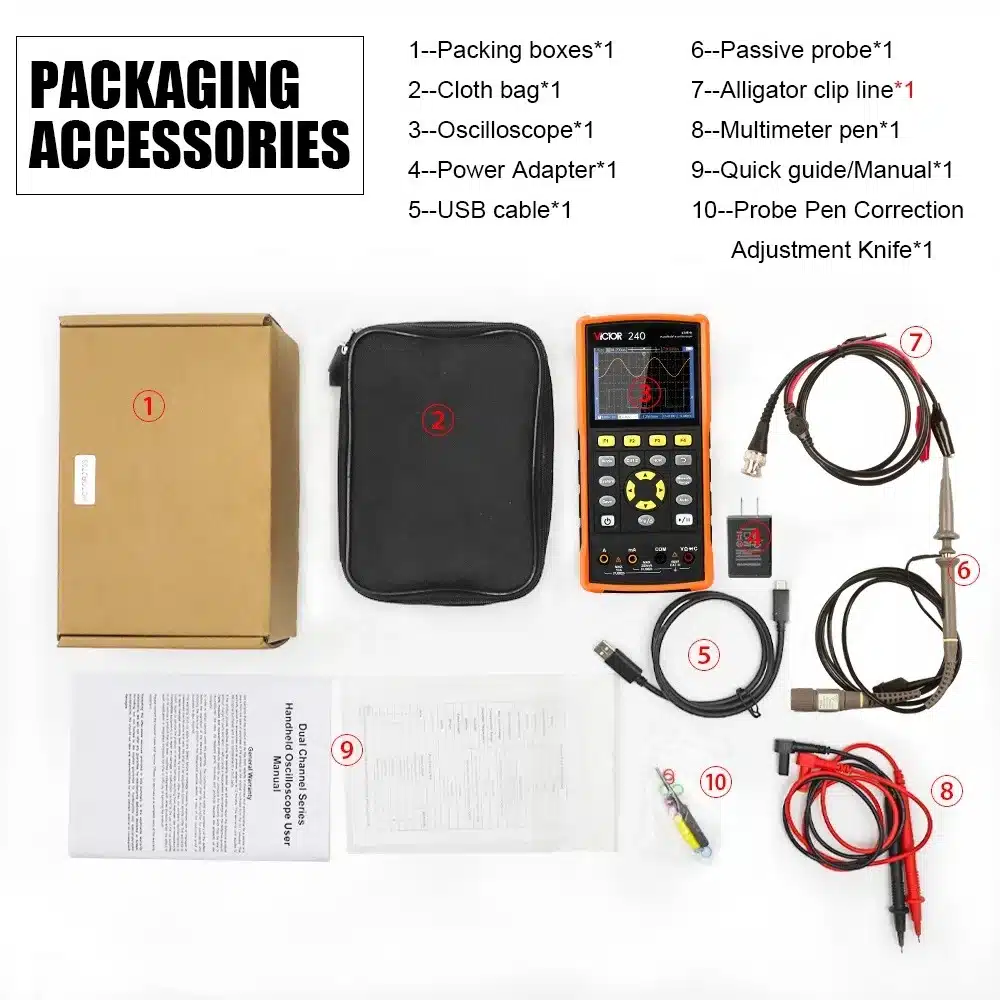

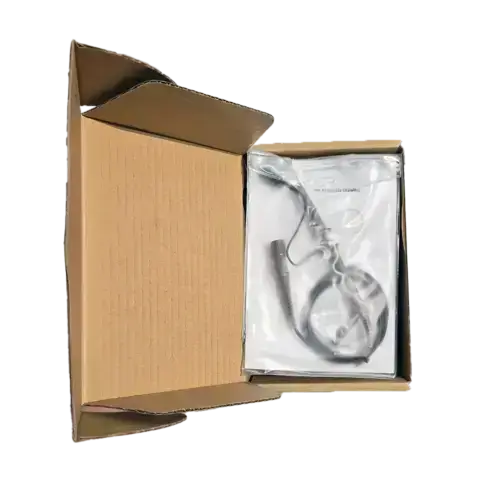

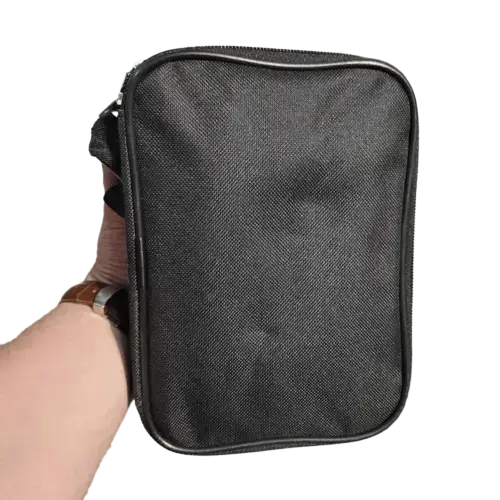

اسیلوسکوپ دستی ویکتور مدل VICTOR 270S دارای یک سری اقلام همراه می باشد تا نیاز کاربر را به راحتی برطرف کند. در تصویر زیر همه اقلام همراه را نمایش داده ایم.
جمع بندی:
اسیلوسکوپ دستی ویکتور مدل VICTOR 270S با امکانات سه کاره، کیفیت بالا، و گارانتی اصالت از فروشگاه عصرتولز، یک انتخاب ایده‌آل برای متخصصان و مهندسان الکترونیک می‌باشد. این دستگاه به کاربر امکان انجام اندازه‌گیری‌های دقیق و تست‌های متنوع را با راحتی و اعتماد فراهم می‌سازد.
برای دیدن دیگر محصولات برند ویکتور روی <<عصرتولز-ویکتور>> کلیک کنید.
جدول مشخصات و دقت اندازه گیری اسیلوسکوپ دستی ویکتور مدل VICTOR 270S به زبان فارسی:
| مشخصات | توضیحات |
|---|---|
| پهنای باند | 70 مگاهرتز |
| کانال | 2 کانال |
| نرخ نمونه‌برداری | 125 MSa/s (دو کاناله)، 250 MSa/s (تک کاناله) |
| نرخ به‌روزرسانی | 10,000 فرم بر ثانیه |
| ورودی‌ها | کوپلینگ DC، AC، ground |
| مقاومت ورودی | 1 MΩ±2%, در کنار 16 pF±10 pF |
| حداکثر ولتاژ ورودی | 400 ولت (DC + AC ،PK – PK) |
| محدوده زمان‌بندی | 5ns/div تا 1000s/div |
| دقت پایه زمان | ±100 ppm |
| طول رکورد | 8k یا 4k قابل انتخاب |
| محدوده حساسیت ولتاژ | 10 mV/div تا 10 V/div |
| زمان صعود | ≤ 8 ns (برای BNC) |
| دقت گین DC | 3% |
جدول مشخصات و دقت اندازه گیری اسیلوسکوپ دستی ویکتور مدل VICTOR 270S به زبان انگلیسی:
|
Characteristics
|
Description
|
|||
|
Bandwidth
|
70 MHz
|
|||
|
Channel
|
2
|
|||
|
Sampling
|
Sampling method
|
Sampling, peak detection
|
||
|
Real-time sampling rate
|
125 MSa/s (Dual channel) 250 MSa/s (Single channel)
|
|||
|
Waveform refresh rate
|
10,000 wfms/s
|
|||
|
Input |
Input coupling
|
DC, AC, ground
|
||
|
Input impedance (DC coupling)
|
1 MΩ±2%, in parallel with 16 pF±10 pF
|
|||
|
Probe attenuation
|
1X 、10X、100X、1000X 、10000X
|
|||
|
Maximu input voltage
|
400 V (DC + AC ,PK – PK)
|
|||
|
Bandwidth limit
|
20 MHz ,Full bandwidth
|
|||
|
Horizontal |
Sampling rate range
|
0.25 Sa/s～250 MSa/s
|
||
|
Waveform interpolation
|
(Sinx)/x
|
|||
|
Sweep speed range (S/div)
|
5ns/div – 1000s/div,Stepping in the 1-2-5 way
|
|||
|
Time base accuracy
|
±100 ppm
|
|||
|
Record length
|
8K or 4K optional
|
|||
|
Vertical |
Sensitivity (Volt/div) range
|
10 mV/div～10 V/div
|
||
|
Displacement range
|
±6 div
|
|||
|
Analog bandwidth
|
40 MHz
|
|||
|
70 MHz
|
||||
|
Single bandwidth
|
Full bandwidth
|
|||
|
Low frequency response (AC coupling, -3dB)
|
≥10 Hz
|
|||
|
Rise time (typical on BNC)
|
≤ 8 ns
|
|||
|
≤ 5 ns
|
||||
|
DC gain accuracy
|
3%
|
|||
|
Measurement |
Cursor
|
ΔV, ΔT
|
||
|
Automatic
|
Period, Frequency, Mean, PK-PK,
Max, Min, Amplitude |
|||
|
Trigging |
Source
|
CH1, CH2
|
||
|
Type
|
Edge
|
|||
|
Coupling
|
DC, AC
|
|||
|
Trigger type
|
Auto, normal, single
|
|||
|
Trigger electrical level range
|
±4 divs from the center of the screen
|
|||
|
Trigger electrical level accuracy
|
±0.3 div
|
|||
|
Trigger displacement
|
According to Record length and time base
|
|||
|
Edge trigging
|
Slope
|
Rising edge, falling edge
|
||
|
Basic function
|
Range
|
Minimum resolution
|
Accuracy
|
|
DC voltage |
200.00mV
|
0.01mV
|
±(0.3%+10dig)
|
|
2.0000V
|
0.1mV
|
±(0.3%+5dig)
|
|
|
20.000V
|
1mV
|
||
|
200.00V
|
0.01V
|
||
|
1000.0V
|
0.1V
|
||
|
AC voltage |
200.00mV
|
0.01mV
|
±(0.8%+10dig)
|
|
2.0000V
|
0.1mV
|
||
|
20.000V
|
1mV
|
||
|
200.00V
|
0.01V
|
||
|
750.0V
|
0.1V
|
±(1%+10dig)
|
|
|
frequency range：40Hz-1000Hz
|
|||
|
DC current |
200.00mA
|
0.01mA
|
±(0.8%+10dig)
|
|
10.000A
|
1mA
|
±(2.5%+10dig)
|
|
|
Overload protection:
mA function: self-healing fuse 400 mA/250 V; Ampere function: 10A/600 V, D5.2*20, fast-acting fuse |
|||
|
AC current |
200.00mA
|
0.01mA
|
±(1%+10dig)
|
|
10.000A
|
1mA
|
±(2.8%+10dig)
|
|
|
frequency range：40Hz-1000Hz
Overload protection: mA function: self-healing fuse 400 mA/250 V; Ampere function: 10A/600 V, D5.2*20, fast-acting fuse |
|||
|
Resistance |
200.00Ω
|
0.01Ω
|
±(0.8%+10dig)
|
|
2.0000kΩ
|
0.1Ω
|
±(0.8%+5dig)
|
|
|
20.000kΩ
|
1Ω
|
±(0.8%+3dig)
|
|
|
200.00kΩ
|
10Ω
|
||
|
2.0000MΩ
|
0.1kΩ
|
||
|
20.000MΩ
|
1kΩ
|
±(1%+3dig)
|
|
|
100.00MΩ
|
0.01MΩ
|
±(5%+10dig)
|
|
|
Capacitance |
20.000nF
|
1pF
|
±(3.0%+10dig)
|
|
200.00nF
|
10pF
|
||
|
2.0000μF
|
0.1nF
|
||
|
20.000μF
|
1nF
|
||
|
200.00μF
|
10nF
|
||
|
2.0000mF
|
0.1uF
|
||
|
Others
|
On/Off test
|
√ (<50Ω)
|
|
|
Diode test
|
√(<0-2V)
|
||
|
Auto range
|
√
|
||
|
TRMS
|
√
|
||
|
Arbitrary Waveform Generator (Optional)
|
||
|
Characteristics
|
Description
|
|
|
Waveform Frequency
|
Sine
|
0.1Hz~25MHz
|
|
Square
|
0.1Hz~5MHz
|
|
|
Ramp
|
0.1Hz~1MHz
|
|
|
Pulse
|
0.1Hz~5MHz
|
|
|
EXP
|
0.1Hz~5MHz
|
|
|
Sampling
|
125MSa/s
|
|
|
Amplitude(50Ω)
|
0.01Vpp ~ 2.5Vpp
|
|
|
DC offset(High Z)
|
±(2.5V – Amplitude Vpp/2)
|
|
|
Frequency Resolution
|
0.01%
|
|
|
Channel
|
1
|
|
|
Waveform Depth
|
8k
|
|
|
Vertical Resolution
|
14 bit
|
|
|
Output Impedance
|
50 Ω
|
|
