اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 یک اسیلوسکوپ تک‌کاناله ۱۰ مگاهرتز با نمونه‌برداری ۱۰۰MS/s، نمایشگر ۳.۷ اینچی رنگی، ورودی با امپدانس 1MΩ∥20pF و حداکثر ولتاژ ۴۰۰V (DC+AC pk‑pk) است که به‌کمک درگاه تریگر داخلی/خط/خارجی، ویدئو تریگر NTSC/PAL/SECAM و حالت X‑Y برای آموزش، تعمیرات و آزمایشگاه‌های تحقیقاتی گزینه‌ای دقیق و اقتصادی محسوب می‌شود.
English (full name & specs): OWON AS101 Digital/Analog Oscilloscope — 1‑channel, DC 0–10 MHz / AC 10 Hz–10 MHz bandwidth, 100 MS/s, (sinx)/x interpolation, 5 mV/div–10 V/div, input 1 MΩ∥20 pF, max 400 V (DC+AC pk‑pk), X‑Y mode (X:0.5 V/div; Y:0.1–1 V/div; 0–1 MHz), video trigger NTSC/PAL/SECAM, 3.7″ color LCD, AC 100–240 V, <15 W, 117×192×288 mm, ≈1.8 kg.

معرفی و کاربردها 🔧

برای کارگاه‌های آموزشی، تعمیرکاران الکترونیک و مهندسانی که به یک اسیلوسکوپ جمع‌وجور و دقیق نیاز دارند، اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 ترکیبی از سادگی رابط آنالوگ و دقت پردازش دیجیتال را ارائه می‌دهد. پهنای باند DC تا ۱۰MHz (و در کوپلینگ AC از 10Hz تا 10MHz) به‌همراه نرخ نمونه‌برداری 100MS/s و درون‌یابی (Sinx)/x باعث می‌شود شکل موج‌ها صاف‌تر و قابل‌اعتمادتر نمایش داده شوند. حالت X‑Y برای مشاهده منحنی‌های لیساژو و تحلیل فاز، و ویدئو تریگر برای سیگنال‌های تصویری از مزیت‌های کلیدی این مدل است.

چرا OWON AS101؟ ✨

• پایداری و دقت زمانی: دقت تایم‌بیس ±100ppm با گام‌های استاندارد 1‑2‑5 از 0.05µs/div تا 0.1s/div.

• حساسیت عمودی گسترده: از 5mV/div تا 10V/div با جابجایی ±10div؛ مناسب برای سیگنال‌های بسیار کوچک تا ولتاژهای بزرگ.

• ورودی ایمن و استاندارد: امپدانس 1MΩ∥20pF با بیشینه ولتاژ 400V و کوپلینگ DC/AC/GND.

• تریگر کامل: حالت‌های Norm, Auto, TV و لبه بالارونده/پایین‌رونده با محدوده سطح تریگر ±4div و دقت ±0.3div.

• کالیبراتور داخلی پراب: موج مربعی 1kHz، 0.5Vpp برای تنظیم دقیق پراب 1×/10×.

• مصرف انرژی کم و ابعاد مناسب: توان مصرفی کمتر از 15W، ابعاد 117×192×288mm و وزن حدود 1.8kg برای قرارگیری آسان روی میزکار.

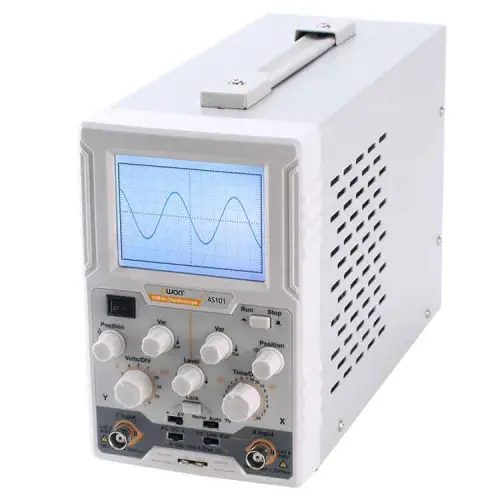

مشخصات ظاهری 🧩

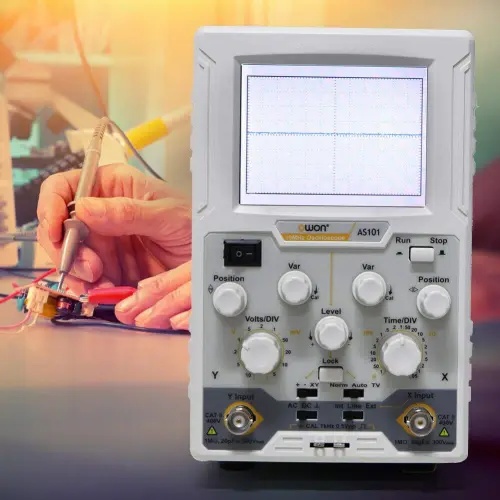

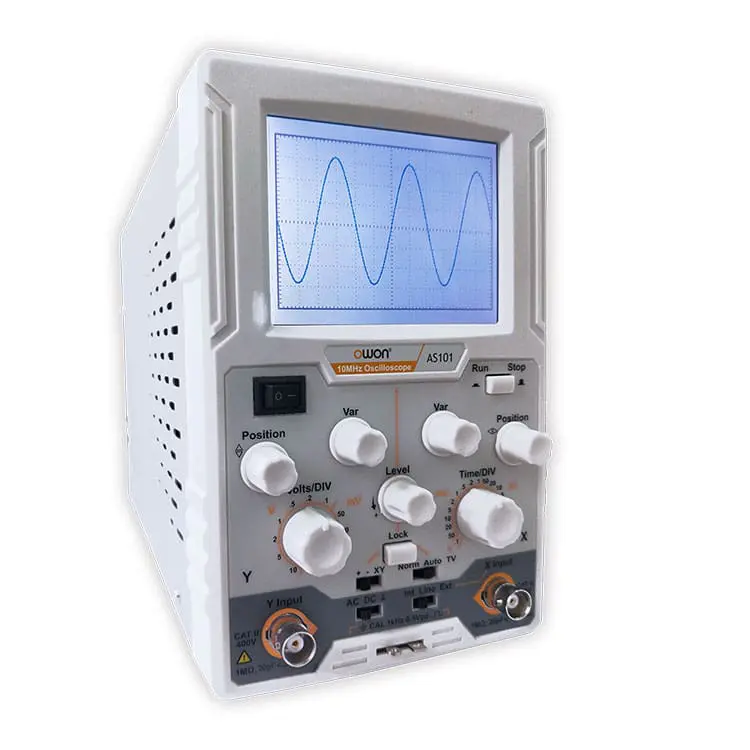

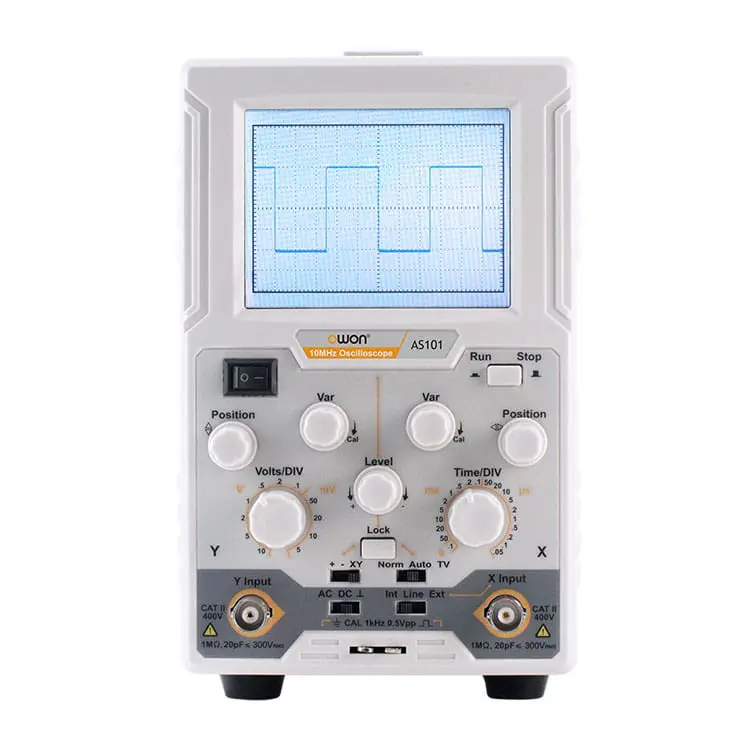

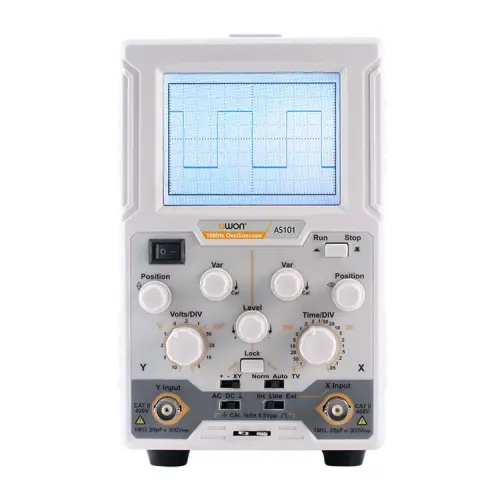

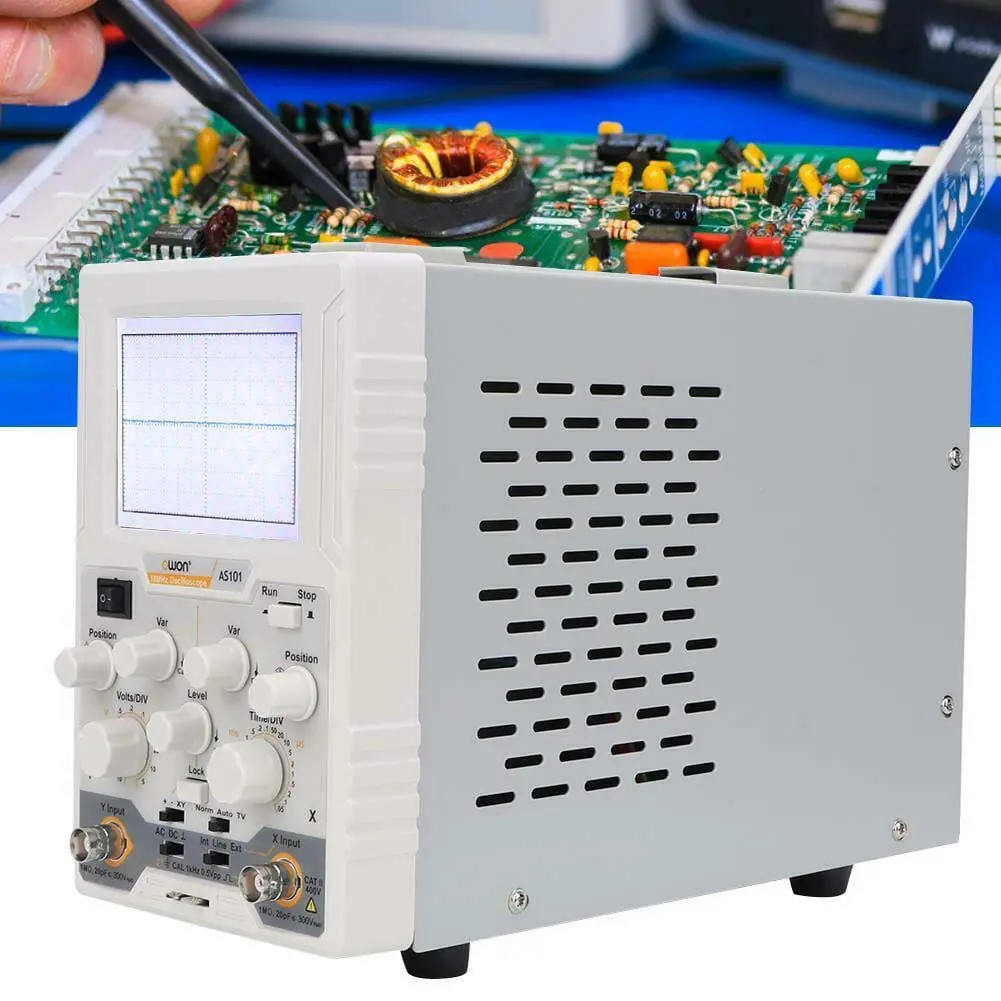

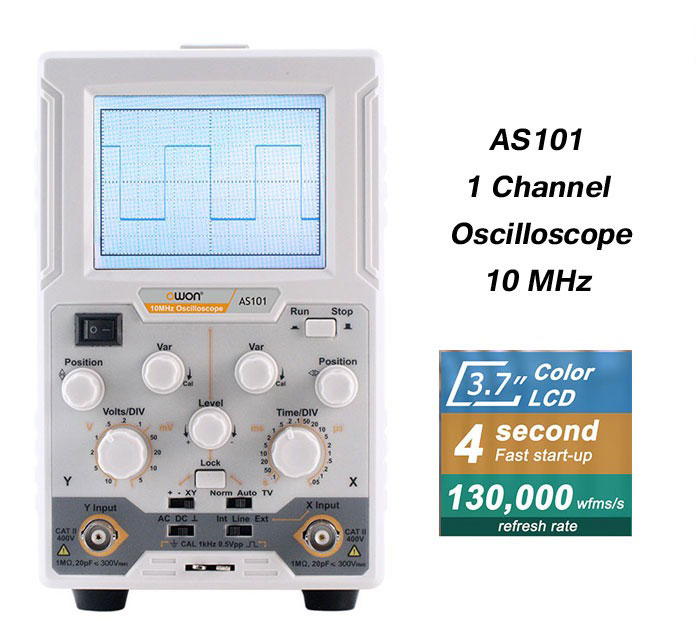

بدنه‌ی رومیزی و خوش‌ساخت دستگاه با نمایشگر LCD رنگی ۳.۷ اینچ، کلید چرخان مرکزی و دکمه‌های دسترسی سریع طراحی شده تا تنظیم حساسیت عمودی، تایم‌بیس و تریگر با حداقل کلیک انجام شود. قاب سبک و پایدار، جابجایی اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 را بین میز آزمایشگاه و محل سرویس آسان می‌کند.

اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 ASRTOOLS

مشخصات فنی ⚙️

• کانال‌ها: ۱ کانال

• پهنای باند (‑3dB): در کوپلینگ DC از 0 تا 10MHz | در کوپلینگ AC از 10Hz تا 10MHz

• نرخ نمونه‌برداری: 100MS/s | Interpolation: (Sinx)/x

• اسکن افقی: 0.05µs/div ~ 0.1s/div (گام 1‑2‑5) | دقت تایم‌بیس: ±100ppm

• حساسیت عمودی: 5mV/div ~ 10V/div | جابجایی عمودی: ±10div

• پهنای باند پایین‌گذر AC: ≥10Hz | زمان خیز (typ): ≤30ns

• کوپلینگ ورودی: DC / AC / GND | ورودی: 1MΩ±2% ∥ 20pF±5%

• حداکثر ولتاژ ورودی: 400V (DC+AC pk‑pk)

• حالت X‑Y: X: 0.5V/div | Y: 0.1–1V/div، پهنای باند DC: 0–1MHz، AC: 10Hz–1MHz

• تریگر: سطح ±4div از مرکز صفحه، دقت ±0.3div | منابع Int/Line/Ext | Norm/AUTO/TV | لبه Rising/Falling | ویدئو تریگر برای NTSC/PAL/SECAM

• ورودی تریگر خارجی: 1MΩ∥20pF | بیشینه 400Vpp

• خروجی جبران‌ساز پراب: موج مربعی 0.5Vpp±2%، فرکانس 1kHz±1%

• نمایشگر: LCD رنگی ۳.۷ اینچ

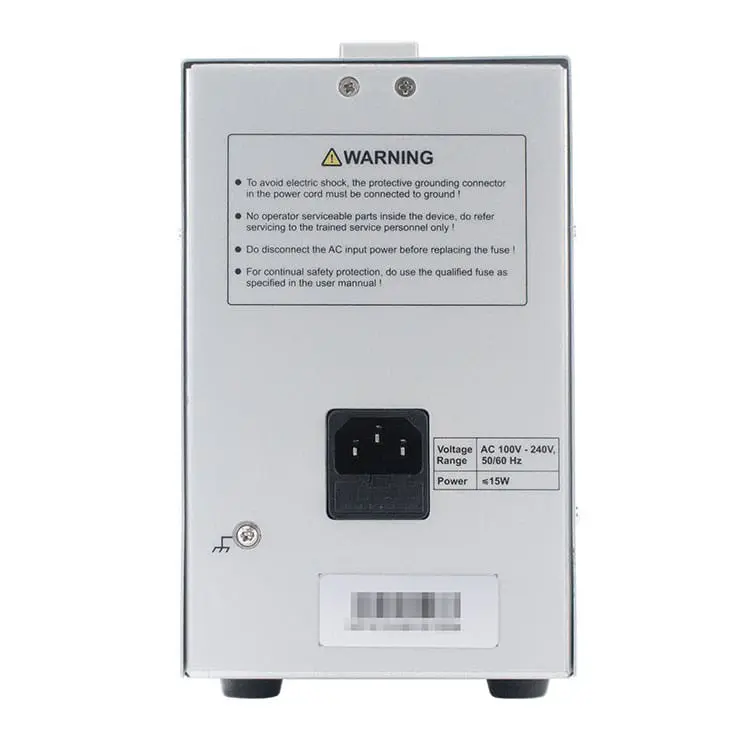

• تغذیه: AC 100–240V، 50/60Hz، CAT II | فیوز: 1A T 250V

• مصرف توان: <15W | ابعاد: 117×192×288mm | وزن: ≈1.8kg

اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 ASRTOOLS

اقلام همراه 📦

• پراب اسیلوسکوپ 1×/10× (همراه لوازم جانبی تنظیم نوک و سیم زمین)

• کابل برق AC

• دفترچه راهنمای کاربر

• کابل/اقلام نصب و کالیبراسیون (ممکن است بسته به سری تولید کمی تفاوت داشته باشد)

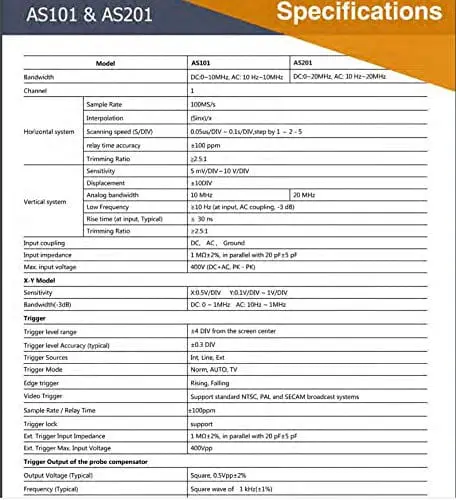

جدول مشخصات 📊

مقایسه با محصولات مشابه 🔍

• OWON AS201 (۲۰MHz): اگر به پهنای باند بالاتر نیاز دارید، مدل AS201 با DC تا ۲۰MHz و AC تا ۲۰MHz پیشنهاد می‌شود؛ سایر مشخصات کلیدی مانند تایم‌بیس، کوپلینگ و تریگر مشابه‌اند.

• اسیلوسکوپ‌های دوکاناله ۲۰–۵۰MHz: برای اندازه‌گیری هم‌زمان دو سیگنال و تحلیل دقیق‌تر، گزینه‌های دوکاناله سری‌های دیگر اوون مناسب‌اند؛ اما در بازه‌ی آموزشی/تعمیرات عمومی، اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 توازن بسیار خوبی بین قیمت، دقت و سادگی ارائه می‌دهد.

اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 ASRTOOLS

قیمت و خرید از عصرتولز 🛒

برای اطلاع از قیمت روز و ثبت سفارش اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS101 در عصرتولز، همین حالا محصول را به سبد خرید اضافه کنید. به‌دلیل نوسانات بازار، قیمت به‌صورت عددی درج نمی‌شود؛ اما از اصالت کالا، مهلت تست، مشاوره تخصصی و ارسال سریع خیالتان راحت است.

سوالات متداول (FAQ) ❓

این مدل برای آموزش مناسب است؟
بله؛ رابط ساده، تریگر کامل و حالت X‑Y آن را برای آزمایشگاه‌های آموزشی و دوره‌های عیب‌یابی ایده‌آل می‌کند.

تفاوت اصلی OWON AS101 و AS201 چیست؟
هر دو تک‌کاناله‌اند؛ اما AS201 پهنای باند ۲۰MHz دارد. اگر فرکانس‌های بالاتری اندازه‌گیری می‌کنید، AS201 انتخاب بهتری است.

حداکثر ولتاژ ورودی چقدر است؟
حداکثر ۴۰۰V (DC+AC pk‑pk). برای ایمنی، همیشه از پراب و تنظیمات مناسب 1×/10× استفاده کنید.

آیا می‌توان سیگنال‌های ویدئویی را تریگر کرد؟
بله؛ اسیلوسکوپ از NTSC، PAL و SECAM پشتیبانی می‌کند و پیدا کردن لبه‌های فریم را ساده می‌سازد.

حساسیت و تایم‌بیس چگونه تنظیم می‌شود؟
حساسیت عمودی 5mV/div تا 10V/div و تایم‌بیس از 0.05µs/div تا 0.1s/div با گام‌های 1‑2‑5 قابل تنظیم است.
