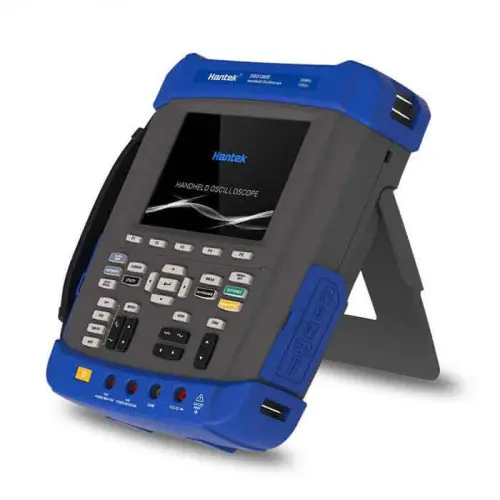

اسیلوسکوپ دستی هانتک مدل HANTEK DSO-8102E برای مشاهده و تحلیل سیگنالهای الکتریکی طراحی شده است. این دستگاه دو کانال مستقل، پهنای باند 100 مگاهرتز و سرعت نمونهبرداری 1GS/s دارد. حافظه داخلی 2Mpoint، نمایشگر TFT رنگی، تحلیل FFT و مولتیمتر دیجیتال با بیش از 20 اندازهگیری خودکار ارائه میشود. فانکشن ژنراتور قابل برنامهریزی 25 مگاهرتزی و اتصال USB2.0 نیز دارد. این محصول برای تعمیرکاران و مهندسان الکترونیک مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
اسیلوسکوپ دستی هانتک مدل HANTEK DSO-8102E یک آزمایشگاه دستی ششکاره برای مشاهده شکل موج، ثبت، مولتیمتر، تحلیل طیف، شمارنده فرکانس و تولید شکل موج است. hantek dso-8102e دقیقاً مدل دوکاناله 100MHz از خانواده DSO8000E است؛ نرخ نمونهبرداری اسیلوسکوپ آن 1GS/s، عمق حافظه تا 2M و نمایشگر رنگی 5.6 اینچ با وضوح 640×480 است. این مشخصات باید از مدل 200MHz یعنی DSO8202E و از داده نادرست متن قدیمی صفحه جدا بمانند.
Table of Contents
🧭 راهنمای کامل hantek dso-8102e
🔎 هویت دقیق و نام انگلیسی hantek dso-8102e
نام انگلیسی کامل: HANTEK DSO8102E 100MHz DSO8000E Series Handheld Oscilloscope.
کد فروشگاه با خط تیره DSO-8102E نوشته شده، اما جدول سازنده مدل را DSO8102E ثبت میکند؛ هر دو به همین محصول اشاره دارند. عدد 8102 در این خانواده به نسخه 100MHz مربوط است. دستگاه دو ورودی اسیلوسکوپ و یک خروجی مولد شکل موج دارد و در همان بدنه، مولتیمتر 6000-count و ابزارهای ثبت و تحلیل را ارائه میدهد.
این مدل با DSO8202E یکی نیست. DSO8202E پهنای باند 200MHz و سریعترین time/div خانواده را دارد، ولی DSO8102E این صفحه 100MHz است. خرید، کنترل تحویل و هر فایل کالیبراسیون باید بر اساس کد دقیق روی برچسب بدنه انجام شود.
⚙️ جدول مشخصات فنی hantek dso-8102e
مشخصه
مقدار رسمی
توضیح کاربردی
کانال اسیلوسکوپ
2 کانال
نمونهبرداری همزمان با مبدل 8-bit
پهنای باند
100MHz
مختص DSO8102E
نرخ نمونهبرداری
1GS/s
Real-Time Sample
عمق حافظه
2M تککانال؛ 1M دوکانال
گزینههای 4K، 40K، 512K و 1M
time/div
4ns/div تا 2Ks/div
گامهای 2، 4 و 8
زمان خیز معمول
کمتر از 3.5ns
در BNC مدل 100MHz
حساسیت عمودی
2mV/div تا 10V/div در صفحه فعلی
راهنما سقف 100V/div را ثبت کرده؛ تعارض مستند است
مولد شکل موج
1Hz/DC تا 25MHz
200MS/s، 4KSa، 12-bit
مولتیمتر
6000 counts
ولتاژ، جریان، مقاومت، ظرفیت، دیود و پیوستگی
نمایشگر
5.6-inch TFT، 640×480
رنگی با کنتراست قابل تنظیم
بدنه
IP51
مقاومت اعلامشده در برابر گردوغبار، چکه و لرزش
ابعاد و وزن
260×220×75mm؛ 2.5kg
وزن بدون بستهبندی

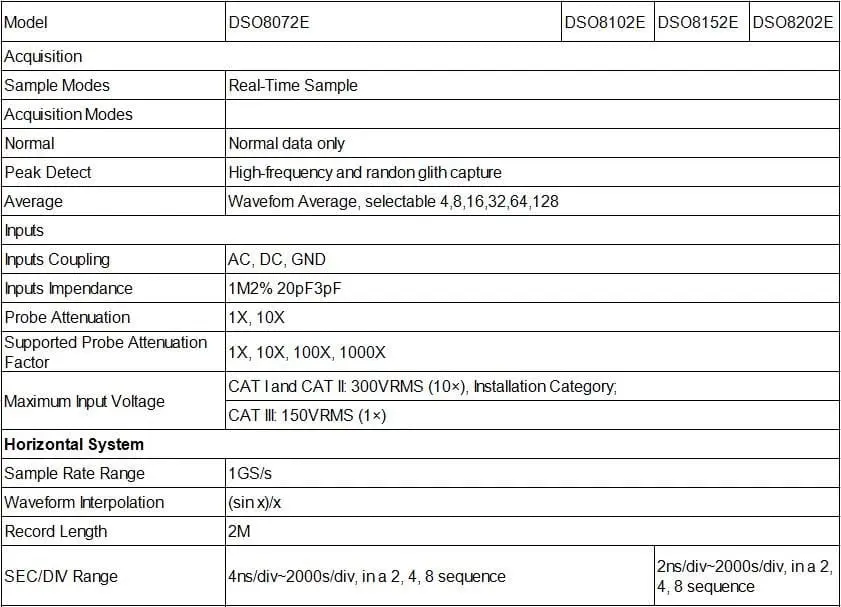

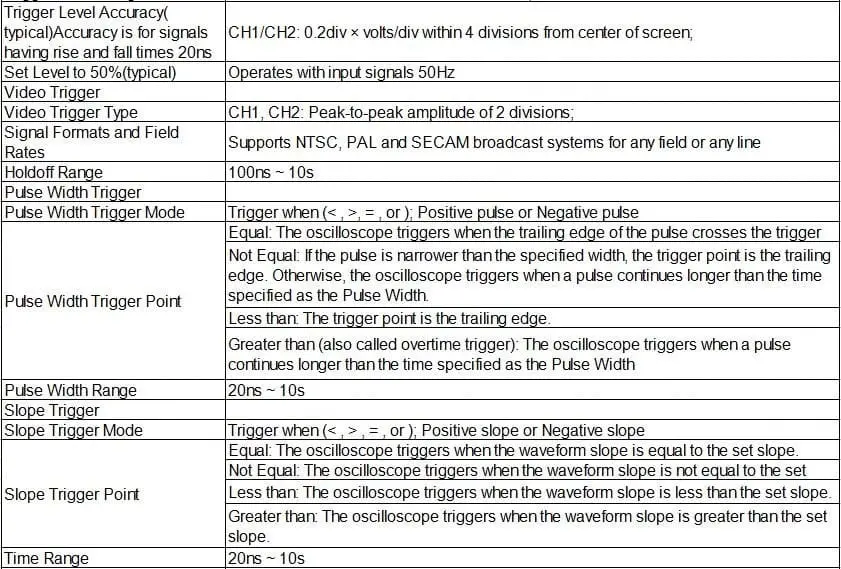

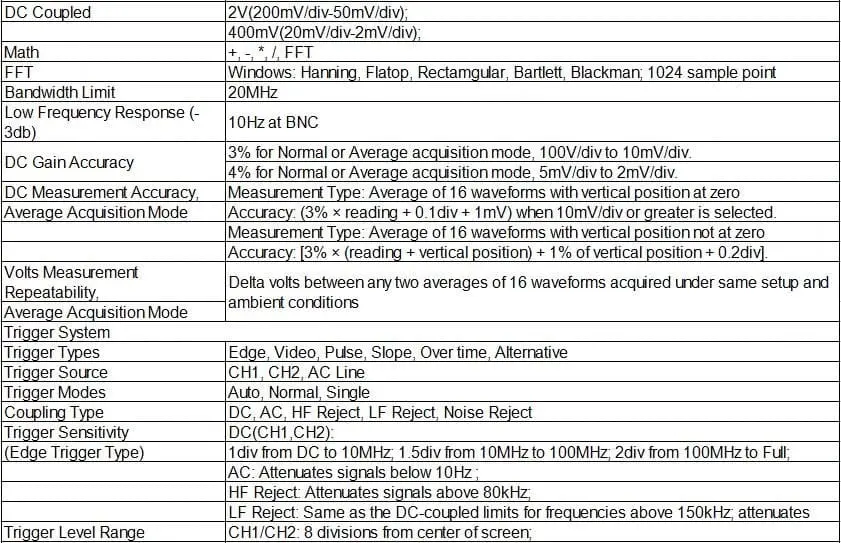

شش تصویر جدولی قدیمی که از قبل داخل توضیحات محصول بودند برای جلوگیری از حذف رسانه صفحه نگه داشته شدهاند؛ متن و جدول فارسی بالا از صفحه و راهنمای رسمی جاری بازنویسی شده و معیار تصمیم است. تصویر قدیمی بهتنهایی جایگزین بررسی سند مدل، نسخه سختافزار و شرایط اندازهگیری نمیشود.
📈 اسیلوسکوپ دوکاناله 100MHz و حافظه واقعی
DSO8102E دارای 2 کانال، پهنای باند 100MHz و نرخ 1GS/s است. حافظه در راهنمای رسمی حداکثر 2M نمونه در تککانال و 1M نمونه در حالت دوکانال تعریف شده است. بنابراین عبارت کوتاه «2M» نباید بهمعنی دو میلیون نقطه برای هر دو کانال همزمان خوانده شود. طول رکوردهای 4K، 40K، 512K و 1M نیز برای حالت دوکانال انتخابپذیرند.
بازه افقی DSO8102E از 4ns/div تا 2Ks/div با توالی 2، 4 و 8 است و زمان خیز معمول در ورودی BNC کمتر از 3.5ns اعلام شده. برای تفسیر لبهها باید پهنای باند پراب، نسبت تضعیف، زمینکردن و بار ورودی نیز لحاظ شوند؛ نرخ نمونهبرداری بالا بهتنهایی خطای اتصال یا پراب نامناسب را جبران نمیکند.
📐 سامانه عمودی، ورودی و تعارض مستند دامنه
مبدل عمودی 8bit است و کانالها همزمان نمونهبرداری میشوند. حساسیت از 2mV/div آغاز میشود. صفحه رسمی جاری سقف 10V/div را نشان میدهد، در حالیکه راهنمای رسمی DSO8000E مقدار 100V/div را ثبت کرده است. این تعارض منبع بهصورت شفاف باقی میماند و برای انتخاب دامنه محافظهکارانه باید برچسب نسخه دستگاه و راهنمای همراه همان واحد کنترل شود.
امپدانس ورودی صفحه رسمی 1MΩ±2% موازی با 20pF±3pF و تضعیفهای پشتیبانیشده 1X، 10X، 100X و 1000X است. سقف ورودی اسیلوسکوپ نیز به دسته ایمنی و نسبت پراب وابسته است: 300VRMS برای CAT I/CAT II با پراب 10X و 150VRMS برای CAT III با 1X در جدول سازنده آمده. این اعداد مجوز اتصال مستقیم به هر مدار قدرت نیستند.
🎯 تریگر، اندازهگیری خودکار و تحلیل طیف
تریگرهای Edge، Video، Pulse، Slope، Overtime و Alternative همراه حالتهای Auto، Normal و Single ارائه شدهاند. Alternative Trigger برای مشاهده دو سیگنال با فرکانس متفاوت مفید است. شمارنده تریگر ششرقمی با دقت معمول ±30ppm از 4Hz تا پهنای باند نامی کار میکند؛ در Video Trigger شمارنده فعال نیست.
اندازهگیریهای خودکار شامل فرکانس، دوره، میانگین، peak-to-peak، RMS، کمینه، بیشینه، زمان خیز و افت، عرض پالس، duty و پارامترهای دیگر هستند. عملیات ریاضی جمع، تفریق، ضرب، تقسیم و FFT در دسترس است. FFT پنج پنجره و 1024 نقطه دارد؛ برای تحلیل دامنه دقیق، انتخاب پنجره و نرخ نمونهبرداری باید متناسب با سیگنال باشد.
〰️ مولد شکل موج 25MHz
مولد داخلی از 1Hz یا DC تا 25MHz کار میکند، DAC آن تا 200MS/s تنظیم میشود، حافظه 4KSa و تفکیک عمودی 12-bit دارد. دامنه بیشینه ±3.5V، امپدانس خروجی 50Ω و جریان قله 50mA در جدول رسمی آمده است. مقدار دامنه باید با بار و امپدانس مقصد تفسیر شود.
این خروجی برای تحریک آزمایشی مدارهای کمانرژی و بررسی پاسخ مناسب است، نه منبع تغذیه یا درایور بار. پیش از اتصال، آفست، دامنه، شکل موج، فرکانس و زمین مشترک بررسی شوند. اتصال همزمان خروجی مولد و کانالهای اسیلوسکوپ بدون شناخت مرجع زمین میتواند نتیجه نادرست یا خطر ایجاد کند.
🔢 مولتیمتر 6000-count و TrendPlot
مولتیمتر 6000 شمارش، ولتاژ و جریان AC/DC، مقاومت، ظرفیت، دیود و پیوستگی را پوشش میدهد. سقف ورودی اعلامشده برای ولتاژ AC برابر 600V، برای DC برابر 800V و برای جریان AC/DC برابر 10A است. امپدانس ورودی ولتاژ 10MΩ و TrendPlot تا 1.2M نقطه اعلام شده است.
رنج 10A نیازمند ترمینال، فیوز و زمان کار مجاز درست است و نباید مانند اندازهگیری ولتاژ انجام شود. پیش از تغییر حالت بین اسیلوسکوپ و مولتیمتر، پرابها از مدار جدا شوند. ظرفیتسنجی و مقاومت تنها روی مدار بیبرق و تخلیهشده انجام میشوند؛ تست پیوستگی نیز اثبات بیبرقی نیست.
🖥️ نمایشگر 5.6 اینچ، بدنه IP51 و حمل
نمایشگر TFT رنگی 5.6 اینچ با وضوح 640×480، چینش دوپنجرهای و کنتراست قابل تنظیم برای مشاهده همزمان شکل موج و جزئیات منو طراحی شده است. مقدار نادرست متن قدیمی اصلاح شد. ابعاد بدنه 260×220×75mm و وزن خالص 2.5kg است؛ بنابراین این محصول قابل حمل است، اما ابزار جیبی محسوب نمیشود.

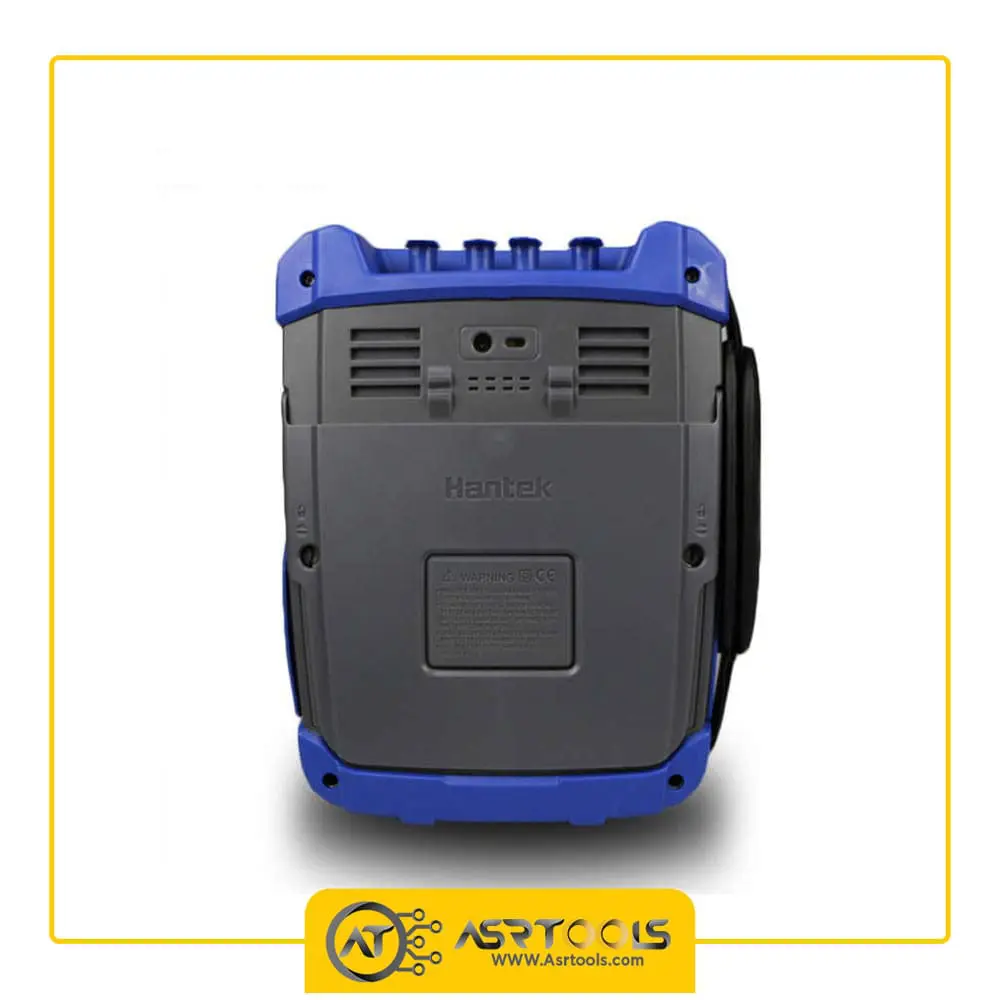

سازنده IP51، پایه پشت، جای سهپایه، محل قفل ضدسرقت، بند و چراغ را برای این سری ذکر میکند. IP51 به معنی آببندی کامل یا مجازبودن استفاده زیر باران نیست. دریچهها، BNCها و بخش مولتیمتر باید پیش از کار از نظر آلودگی، رطوبت و آسیب کنترل شوند.
🔌 USB و گزینههای ارتباطی
USB Host و USB Device 2.0 برای حافظه قابلحمل، انتقال داده و ارتباط با رایانه در نظر گرفته شدهاند. WIFI و LAN اختیاری هستند و نباید بهعنوان امکانات استاندارد تمام واحدهای DSO8102E فروخته شوند. وجود ماژول، درگاه یا مجوز نرمافزار باید در همان بچ واقعی کالا کنترل شود.
خروجی داده میتواند در قالبهای متنی و تصویری مانند Word، Excel، BMP و JPG استفاده شود. برای کارگاه، نامگذاری فایلها با شناسه دستگاه تحت آزمون، تاریخ، کانال، نسبت پراب و تنظیمات ضروری است؛ یک اسکرینشات بدون شرایط اندازهگیری برای گزارش فنی کافی نیست.
🧪 کاربرد و روش استفاده مسئولانه
شناخت مدار: دامنه، فرکانس، دسته ایمنی و مرجع زمین پیش از اتصال مشخص شوند.
بازرسی: بدنه، ورودیها، پراب، عایق و فیوز مولتیمتر بررسی شوند.
انتخاب پراب: نسبت تضعیف در پراب و منوی دستگاه یکسان تنظیم شود.
اتصال ایمن: زمین و کانالها طبق نقشه مدار متصل شوند؛ روی مدار شناور از راهکار مناسب استفاده شود.
تنظیم اولیه: دامنه و time/div محافظهکارانه انتخاب و سپس دقیق شوند.
ثبت: شکل موج همراه واحد، نرخ نمونهبرداری، عمق حافظه و وضعیت تریگر ذخیره شود.
پایان: ابتدا انرژی مدار مدیریت، سپس پرابها جدا و ابزار بازبینی شود.
برای تعمیر برد، آموزش، کنترل صنعتی و عیبیابی سیگنال، ترکیب اسیلوسکوپ، DMM و AFG میتواند رفتوبرگشت بین چند ابزار را کم کند. با این حال در برق شهر، اینورتر، سیستم قدرت یا مدار شناور، روش اتصال و پراب ایزوله از خود عدد پهنای باند مهمتر است.
🆚 تفاوت DSO8102E با DSO8202E
ویژگی
DSO8102E
DSO8202E
پهنای باند
100MHz
200MHz
کانال
2
2
نمونهبرداری
1GS/s
1GS/s
time/div سریع
4ns/div
2ns/div
زمان خیز معمول
<3.5ns
<1.8ns
DSO8202E با 200MHz برای لبههای سریعتر طراحی شده؛ DSO8102E با 100MHz مدل همین صفحه است. برای بررسی گزینه پهنباندتر میتوانید HANTEK DSO8202E در عصرتولز را ببینید. فقط عدد پهنای باند معیار نیست؛ نوع پراب، حافظه، ایمنی، وزن و بودجه نیز باید با کار واقعی تطبیق داده شوند.
📦 اقلام همراه و کنترل تحویل
صفحه رسمی خانواده تصاویر لوازم و بخش Optional Accessories دارد، اما تعداد دقیق پرابها، کیف، نوع باتری/جعبه باتری، ماژول شبکه و جزئیات شارژ برای هر بچ را در یک فهرست متنی مدلمحور تثبیت نمیکند. بنابراین محتویات قطعی سفارش باید با بسته واقعی، پیشفاکتور و توضیح فروش همین موجودی تطبیق داده شوند.
کنترل مدل: کد DSO8102E و پهنای باند 100MHz
ورودیها: سلامت دو BNC و ترمینالهای DMM
تغذیه: آداپتور مطابق برچسب و وضعیت باتری
پرابها: تعداد، مدل، پهنای باند و نسبت تضعیف واقعی
ارتباط: USB استاندارد؛ WIFI/LAN فقط در صورت سفارش گزینه مربوط
مدارک: راهنما و هر سند همراه همان واحد
🛒 قیمت و خرید hantek dso-8102e از عصرتولز
قیمت و موجودی روز hantek dso-8102e در همین صفحه نمایش داده میشود و عدد ثابت در متن فنی قرار نگرفته است. پیش از خرید، بیشترین فرکانس واقعی، زمان خیز لازم، تعداد کانال، عمق حافظه در حالت دوکانال، نوع مولد، توابع DMM و نیاز به گزینه شبکه را مشخص کنید. گزینههای مشابه در دسته اسیلوسکوپ دستی عصرتولز قابل مقایسهاند.
برای سرویس میدانی، وزن 2.5kg و ابعاد 260×220×75mm را کنار مزیت یکپارچگی شش ابزار ببینید. اگر کار شما به 200MHz نیاز واقعی ندارد، مدل 100MHz میتواند انتخاب متناسبتری باشد؛ اگر لبههای سریعتر اندازهگیری میشوند، پهنای باند کل زنجیره پراب و دستگاه باید محاسبه شود.
❓ پرسشهای متداول درباره hantek dso-8102e
پهنای باند و تعداد کانال چیست؟
DSO8102E دو کانال اسیلوسکوپ با پهنای باند 100MHz و نرخ نمونهبرداری 1GS/s دارد.
آیا حافظه 2M در دو کانال همزمان برقرار است؟
خیر؛ راهنما حداکثر 2M را برای تککانال و 1M را برای دوکانال اعلام میکند.
اندازه نمایشگر چقدر است؟
نمایشگر رنگی 5.6 اینچ و وضوح آن 640×480 است.
مولد شکل موج چه مشخصاتی دارد؟
تا 25MHz، با نرخ DAC تا 200MS/s، حافظه 4KSa و تفکیک 12-bit.
آیا WIFI و LAN استانداردند؟
خیر؛ سازنده آنها را گزینه اختیاری معرفی میکند و وجودشان باید روی همان دستگاه کنترل شود.
فرق اصلی با DSO8202E چیست؟
DSO8202E مدل 200MHz است؛ DSO8102E این صفحه 100MHz است.
✅ مشخصات کوتاه و موردی hantek dso-8102e
برند و مدل: HANTEK DSO-8102E / DSO8102E
نوع: اسیلوسکوپ دستی ششکاره
کانال: 2 کانال
پهنای باند: 100MHz
نمونهبرداری: 1GS/s
حافظه: 2M تککانال، 1M دوکانال
time/div: 4ns/div تا 2Ks/div
مولد: 25MHz، 200MS/s، 4KSa، 12-bit
مولتیمتر: 6000 counts
نمایشگر: 5.6 اینچ، 640×480
بدنه: IP51
ابعاد: 260×220×75mm
وزن: 2.5kg
ارتباط: USB 2.0؛ WIFI/LAN اختیاری
ویژگی ها
وزن
2500 گرم
ابعاد
26 × 22 × 7.5 سانتیمتر
