اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO4204C اسیلوسکوپ ذخیره‌ساز دیجیتال هانتک با چهار کانال آنالوگ و ورودی EXT، پهنای‌باند 200MHz، یک خروجی AFG و مولتی‌متر DVM است. hantek dso4204c در حالت تک‌کانال تا 1GS/s نمونه‌برداری می‌کند، حافظه حداکثر 64K و مولد تابع/دلخواه 25MHz دارد و برای طراحی مدار، آموزش و تعمیر حرفه‌ای ساخته شده است.

🔎 معرفی hantek dso4204c و نام انگلیسی کامل

نام انگلیسی کامل: Hantek DSO4204C 200MHz Four-Channel Digital Storage Oscilloscope with up to 1GS/s Real-Time Sampling, 64K Record Length, 25MHz 12-bit Arbitrary/Function Generator, Auto-Range DVM and 7-inch 800×480 Color Display.

عنوان رسمی مدل DSO4204C است. حرف C نشان می‌دهد این نسخه علاوه بر اسیلوسکوپ چهارکاناله، مولد سیگنال داخلی دارد؛ مدل هم‌پهنای‌باند DSO4204B مولد داخلی ندارد. شباهت بدنه و عدد 4204 نباید باعث جابه‌جایی این دو شود. در تصاویر صحیح این صفحه، خروجی Generator در پنل جلو قابل تشخیص است.

⚙️ جدول مشخصات فنی hantek dso4204c

این جدول از ردیف اختصاصی DSO4204C در صفحه سازنده و راهنمای رسمی خانواده DSO4000BC جمع‌بندی شده است. عدد 200MHz مشخصه ورودی همین مدل است؛ پهنای‌باند قابل استفاده کل زنجیره به پروب، ضریب تضعیف، سیم زمین و ظرفیت بار نیز وابسته خواهد بود.

📈 نرخ نمونه‌برداری واقعی با تعداد کانال فعال

عدد 1GS/s سقف حالت تک‌کانال است، نه نرخ ثابت هنگام روشن بودن چهار کانال. راهنمای رسمی 500MSa/s را برای دو کانال و 250MSa/s را برای سه یا چهار کانال فعال ثبت می‌کند. بنابراین در اندازه‌گیری هم‌زمان چهار گره، فاصله زمانی نمونه‌ها بر پایه 250MSa/s سنجیده می‌شود.

این تفکیک برای دیدن لبه، گلیچ و اختلاف زمانی میان کانال‌ها مهم است. پهنای‌باند 200MHz به‌تنهایی تضمین نمی‌کند همه جزئیات یک رخداد تک‌شات ثبت شوند؛ نرخ نمونه، عمق حافظه و تنظیم پایه‌زمان هم باید متناسب باشند. کانال بلااستفاده بهتر است خاموش شود تا منابع ثبت بی‌دلیل تقسیم نشوند.

🧠 حافظه، Acquisition و پایه‌زمان

حداکثر رکورد رسمی 64K نمونه در تک‌کانال و 32K در دوکانال است. صفحه سازنده گزینه‌های 4K و 32K را وابسته به برد یا تنظیم معرفی می‌کند، پس 64K را نباید به‌عنوان حافظه مستقل هر چهار کانال تفسیر کرد. نرخ و عمق واقعی در هر وضعیت باید از نوار اطلاعات نمایشگر خوانده شوند.

حالت‌های Normal، Peak Detect، Average و HR برای ثبت در دسترس‌اند. Peak Detect در شکار پالس باریک مفید است؛ Average با 4 تا 128 برداشت نویز تصادفی موج تکرارشونده را کم می‌کند؛ HR در شرایط مناسب تفکیک مؤثر را افزایش می‌دهد. برای رخداد غیرتکراری، Single یا Peak Detect از میانگین‌گیری مناسب‌تر است.

پایه‌زمان از 2ns/div تا 100s/div تنظیم می‌شود و دقت نرخ نمونه و Delay برابر ±50ppm اعلام شده است. برای سنجش زمان حساس، خطای آستانه، نویز، پروب و اتصال نیز کنار مشخصه داخلی دستگاه لحاظ شوند.

↕️ سیستم عمودی، ورودی و پهنای‌باند

مبدل 8bit کانال‌ها را هم‌زمان نمونه‌برداری می‌کند و حساسیت از 500μV/div تا 10V/div است. دقت بهره DC در رنج 10mV/div تا 10V/div برابر ±3% و در رنج‌های 500μV/div تا 5mV/div برابر ±4% ثبت شده است. زمان خیز معمول DSO4204C حداکثر 1.8ns است.

ورودی‌ها AC، DC یا GND و امپدانس آن‌ها 1MΩ موازی با 20pF است. محدودکننده 20MHz برای کاهش نویز مفید است، اما مؤلفه‌های سریع را هم حذف می‌کند. با پروب 1× پهنای‌باند طبق سند رسمی تا 6MHz پایین می‌آید؛ پروب 10× معمولاً بار خازنی کمتر و باند بیشتری فراهم می‌کند.

🖥️ نمایشگر و خوانایی چهار کانال

نمایشگر TFT هفت اینچ، 64K رنگ و رزولوشن 800×480 دارد. رنگ مستقل هر کانال، شبکه اندازه‌گیری و نوار وضعیت به تفکیک چهار موج کمک می‌کنند. وقتی اطلاعات روی صفحه شلوغ است، مقیاس عمودی، Offset و رنگ کانال‌ها را جدا تنظیم کنید و فقط اندازه‌گیری‌های خودکار ضروری را نمایش دهید.

حالت‌های YT، XY و Roll برای کاربردهای مختلف وجود دارند. XY برای مقایسه فاز دو سیگنال و Roll برای روندهای کند مناسب است. توقف Acquisition اجازه می‌دهد موج ثبت‌شده بدون تغییر منبع، جابه‌جا یا بزرگ‌نمایی شود؛ اما بزرگ‌نمایی پس از ثبت، نمونه جدید تولید نمی‌کند.

🎯 تریگر، Decode و اندازه‌گیری خودکار

تریگرهای Edge، Pulse، Video، Slope، Overtime، Window، Pattern و Interval در کنار حالت‌های پروتکلی ارائه می‌شوند. دستگاه تریگر و Decode باس‌های UART، LIN، CAN، SPI و I2C را پشتیبانی می‌کند؛ در منبع سازنده I2C گاهی IIC نوشته شده است. آستانه منطقی، نرخ باس و اتصال زمین باید با مدار هماهنگ باشند.

بیش از 32 اندازه‌گیری خودکار شامل فرکانس، دوره، میانگین، Peak-to-Peak، RMS، کمینه، بیشینه، Rise/Fall، پهنای پالس و Duty Cycle فراهم است. نتیجه خودکار وقتی معتبر است که موج پایدار، دامنه مناسب و نمونه کافی داشته باشد؛ در موج برش‌خورده یا نویزی، نشانگر دستی و شکل موج خام نیز کنترل شوند.

🌊 مولد سیگنال 25MHz؛ سقف هر شکل موج

در مولد داخلی، سقف فرکانس به شکل موج وابسته است: سینوسی 0.1Hz تا 25MHz، مربعی 0.1Hz تا 10MHz، رمپ 0.1Hz تا 1MHz و EXP از 0.1Hz تا 5MHz. بنابراین عدد 25MHz را نباید برای موج مربعی یا رمپ تکرار کرد.

مولد دارای وضوح 12bit، عمق 4KSa و امپدانس خروجی 50Ω است. دامنه رسمی حدود 5mV تا 3.5Vp-p روی بار 50Ω و 10mV تا 7Vp-p در High-Z است. تنظیم Load باید با اتصال واقعی هماهنگ شود؛ در غیر این صورت دامنه دیده‌شده با عدد تنظیم‌شده تفاوت دارد.

خروجی AFG برای تزریق سیگنال آزمایشگاهی است و برای راه‌اندازی مستقیم موتور، رله یا بار قدرت ساخته نشده. پیش از اتصال، دامنه، Offset و فرکانس امن تنظیم شوند و اجازه داده نشود ولتاژ خارجی به خروجی مولد برگردد.

🔢 DVM و یک گردش‌کار عملی

DVM با Auto-Range برای کنترل سریع مقادیر پایه در کنار شکل موج در دسترس است. این قابلیت جای مولتی‌متر مستقل دارای رده ایمنی مناسب یا کالیبراسیون تخصصی را نمی‌گیرد. مرجع زمین، نوع کمیت و حد ورودی پیش از اندازه‌گیری بررسی شوند.

1. پروب را جبران‌سازی کنید: کلید پروب و منوی کانال را یکسان، معمولاً 10×، بگذارید.
2. مولد را ایمن تنظیم کنید: دامنه و Offset را پیش از اتصال انتخاب کنید.
3. کانال‌ها را مقیاس‌بندی کنید: از Volts/div بزرگ شروع و سپس رنج را کم کنید.
4. تریگر را بسازید: برای گذرا از Single یا شرط Pulse استفاده کنید.
5. نتیجه را کنترل کنید: نرخ نمونه، عمق حافظه، Load مولد و محدودکننده 20MHz را همراه عدد ثبت کنید.

🎨 طراحی ظاهری و ابعاد بدنه

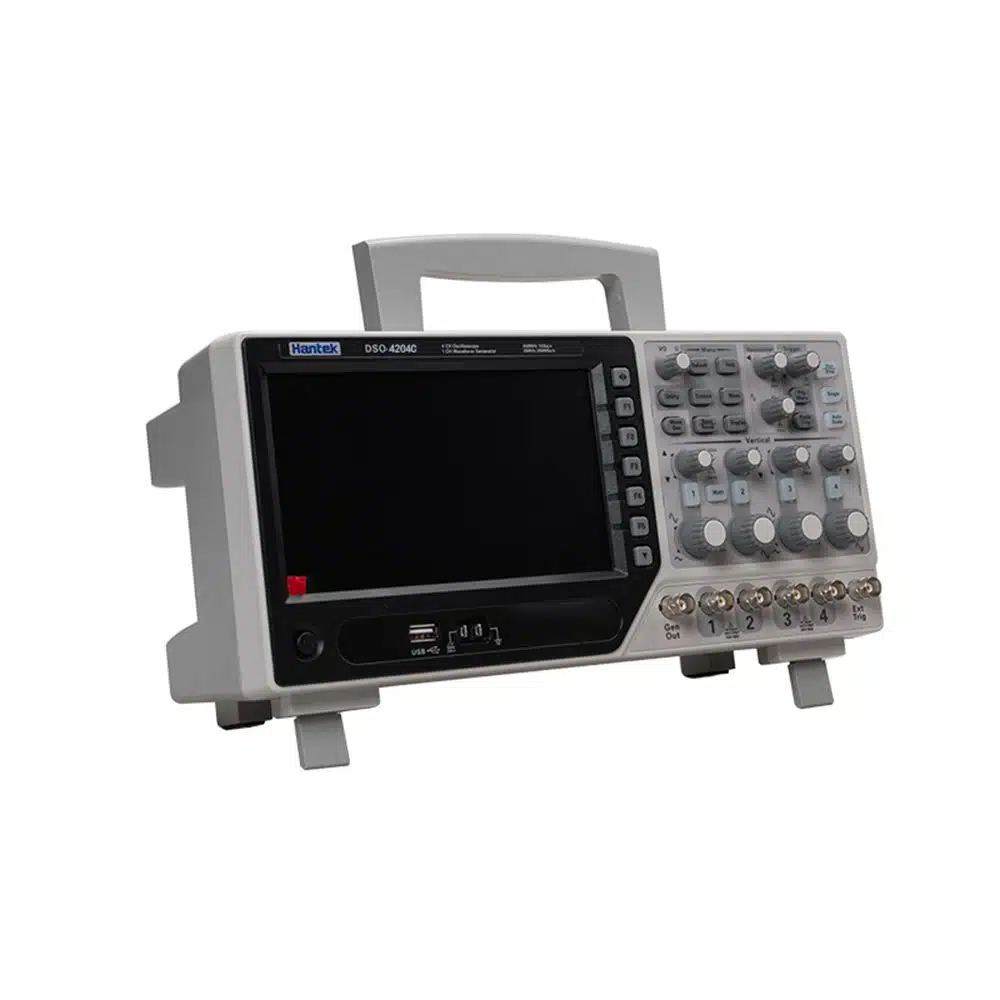

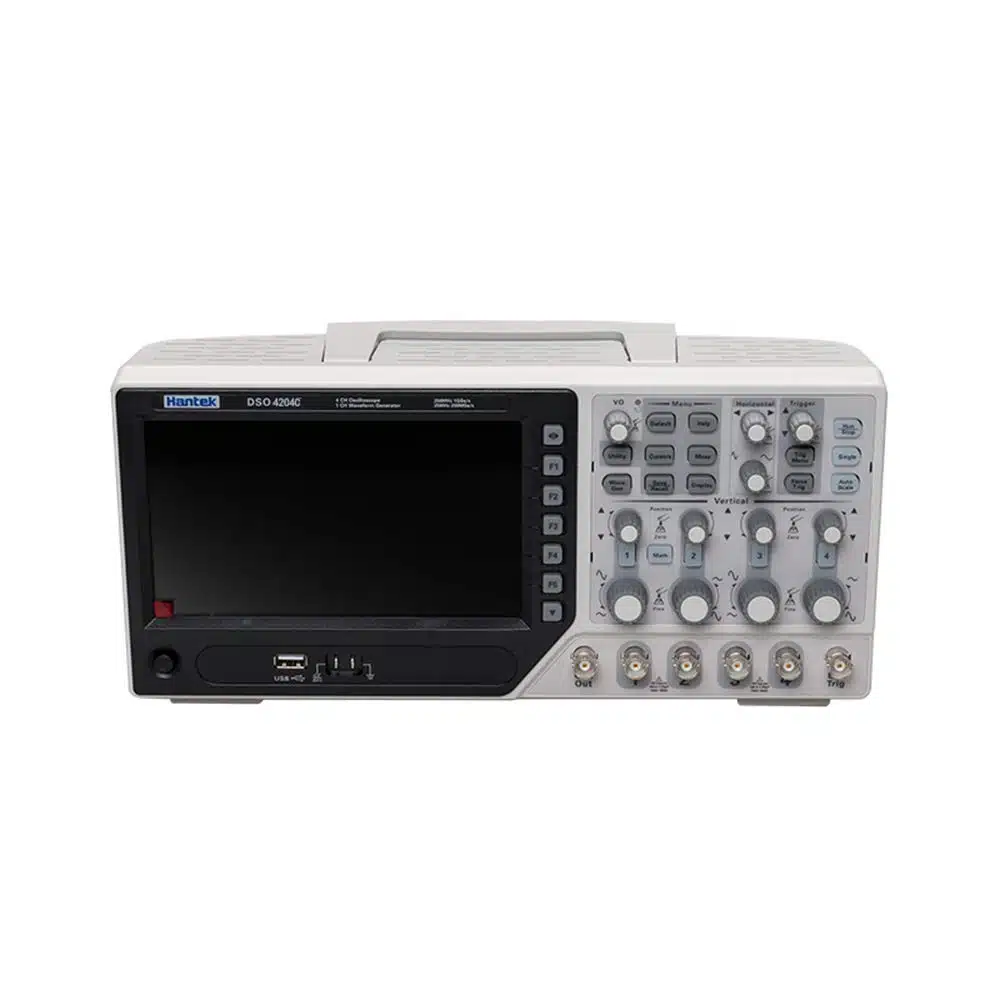

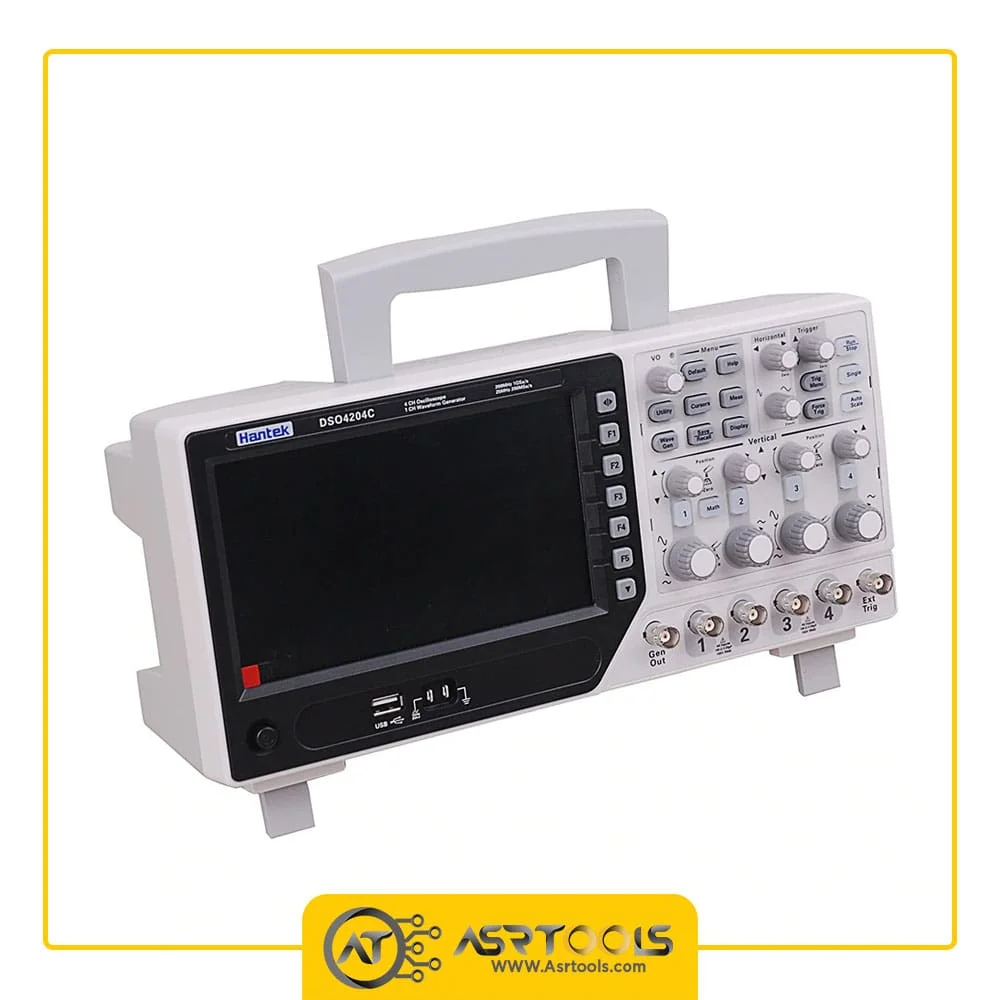

نمایشگر در سمت چپ و کنترل‌های Vertical، Horizontal، Trigger و Generator در سمت راست قرار دارند. چهار BNC کانال و خروجی مولد در پایین پنل، مدل C را از بسیاری از مدل‌های دوکاناله و نسخه B متمایز می‌کنند. دسته بالایی حمل روی میز و پایه‌های جلو تنظیم زاویه دید را آسان می‌کنند.

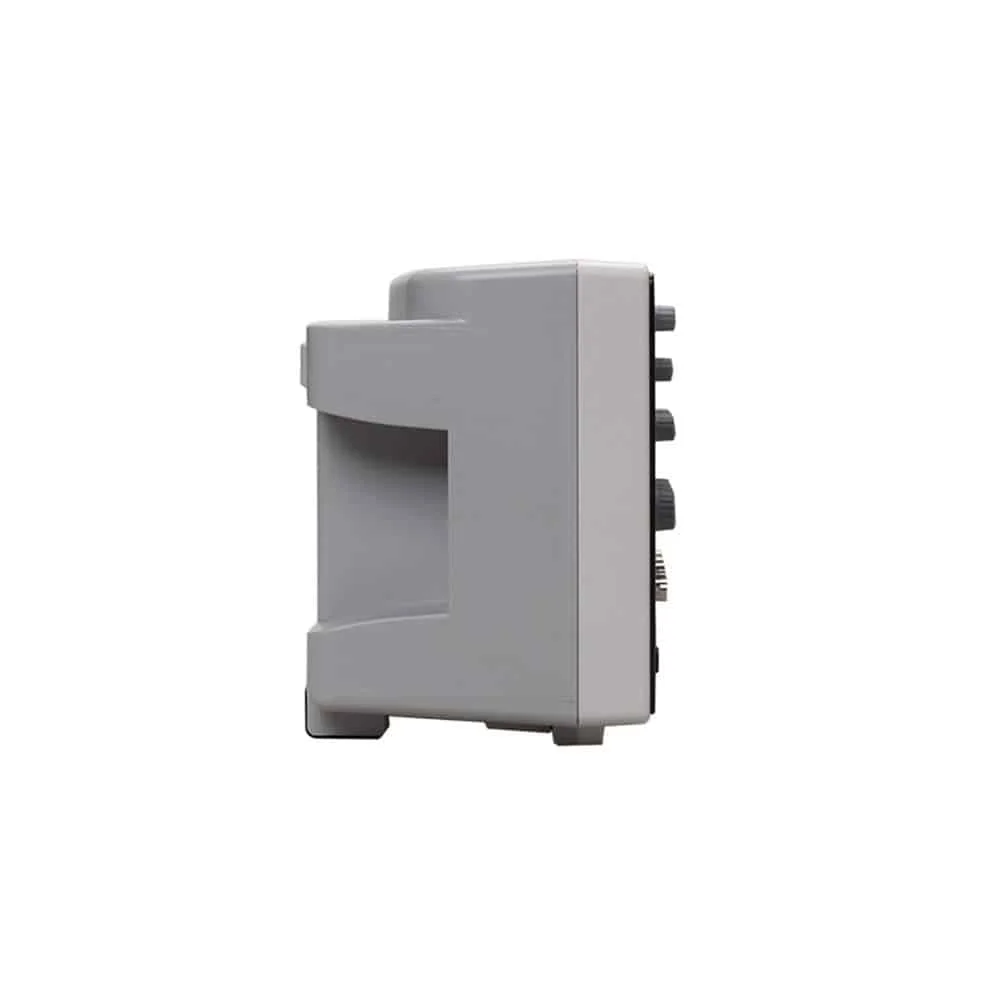

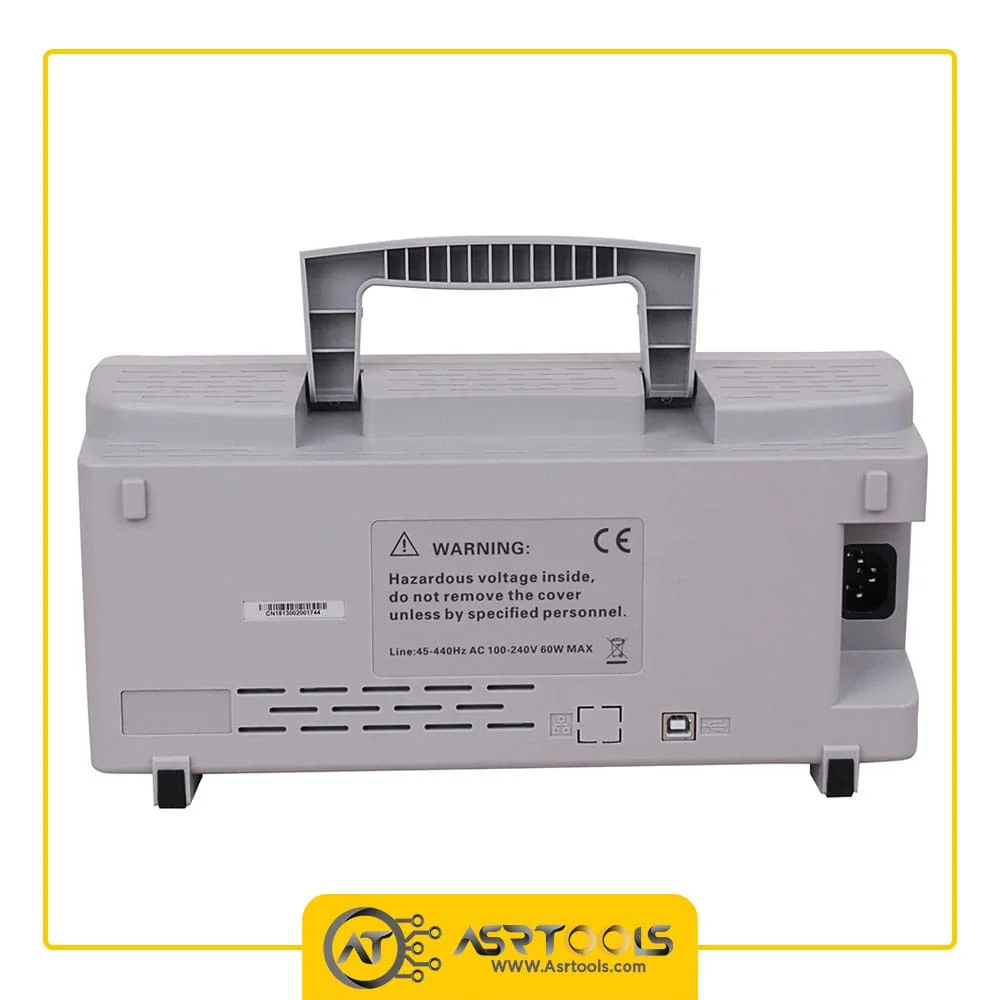

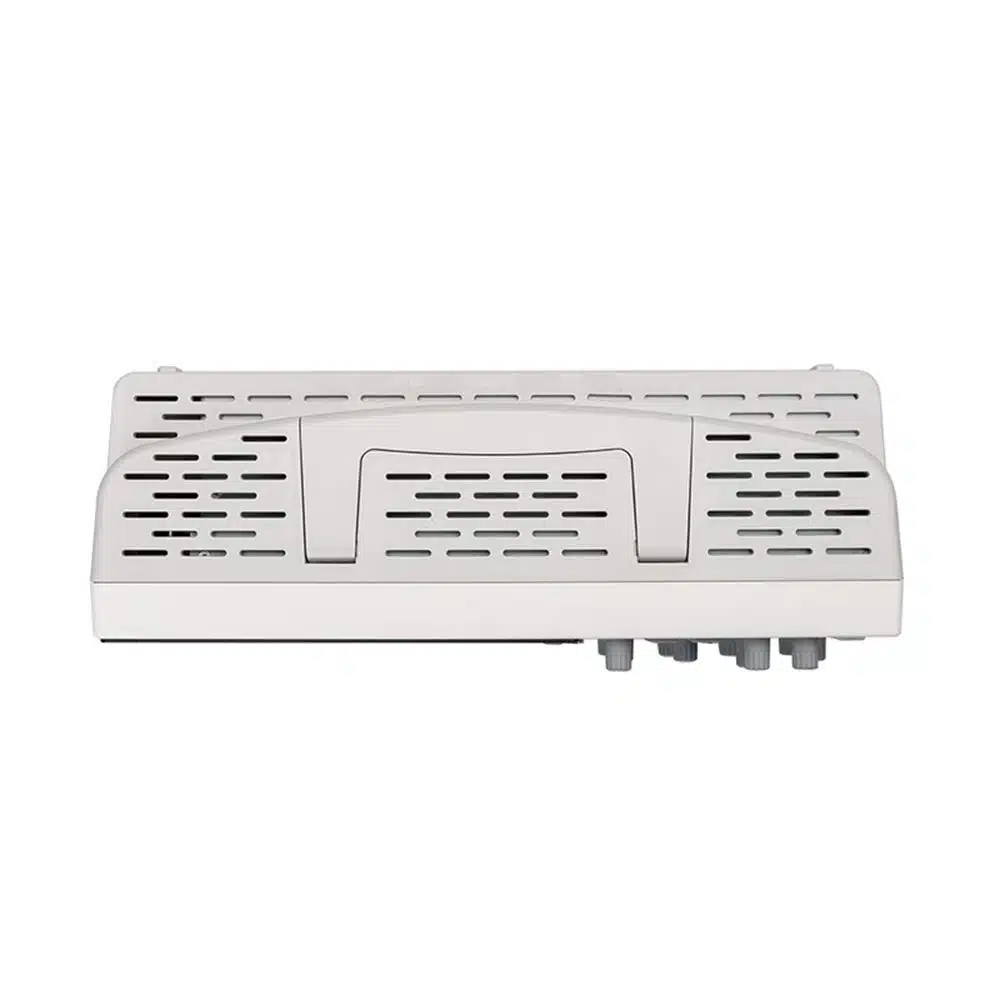

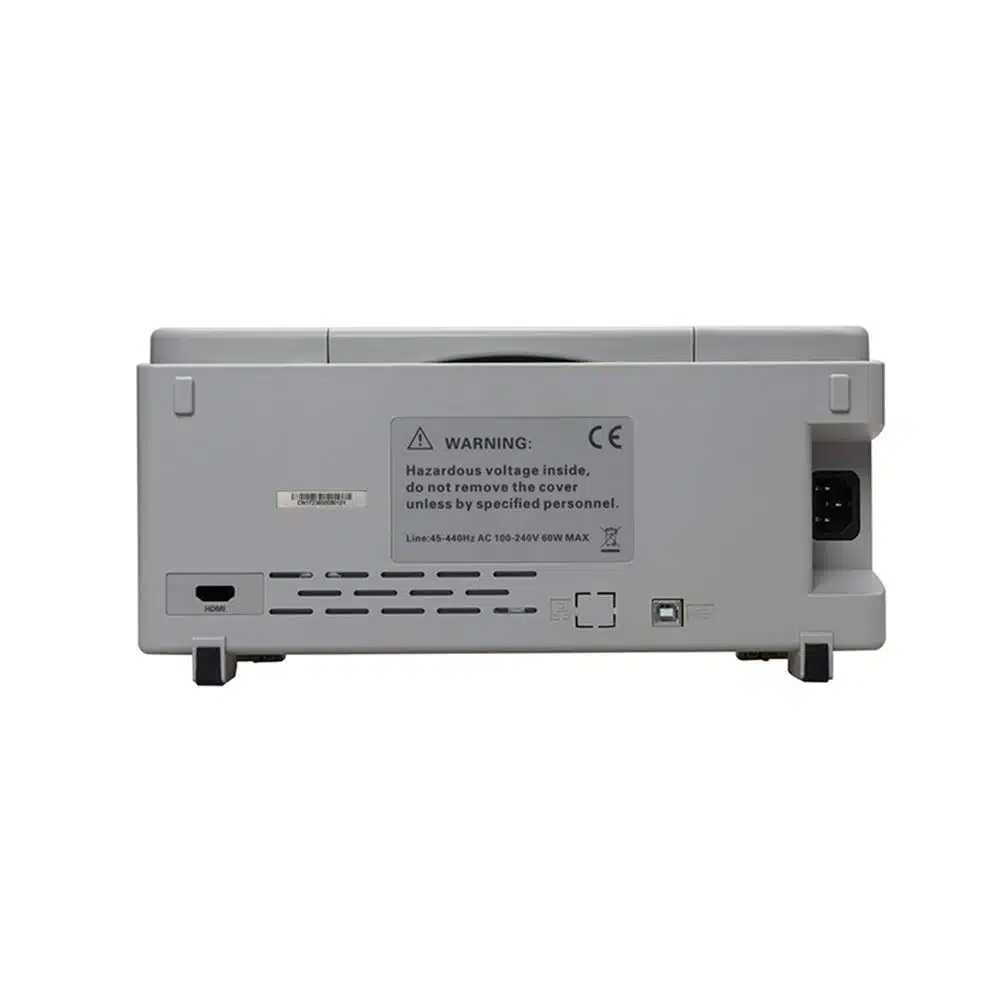

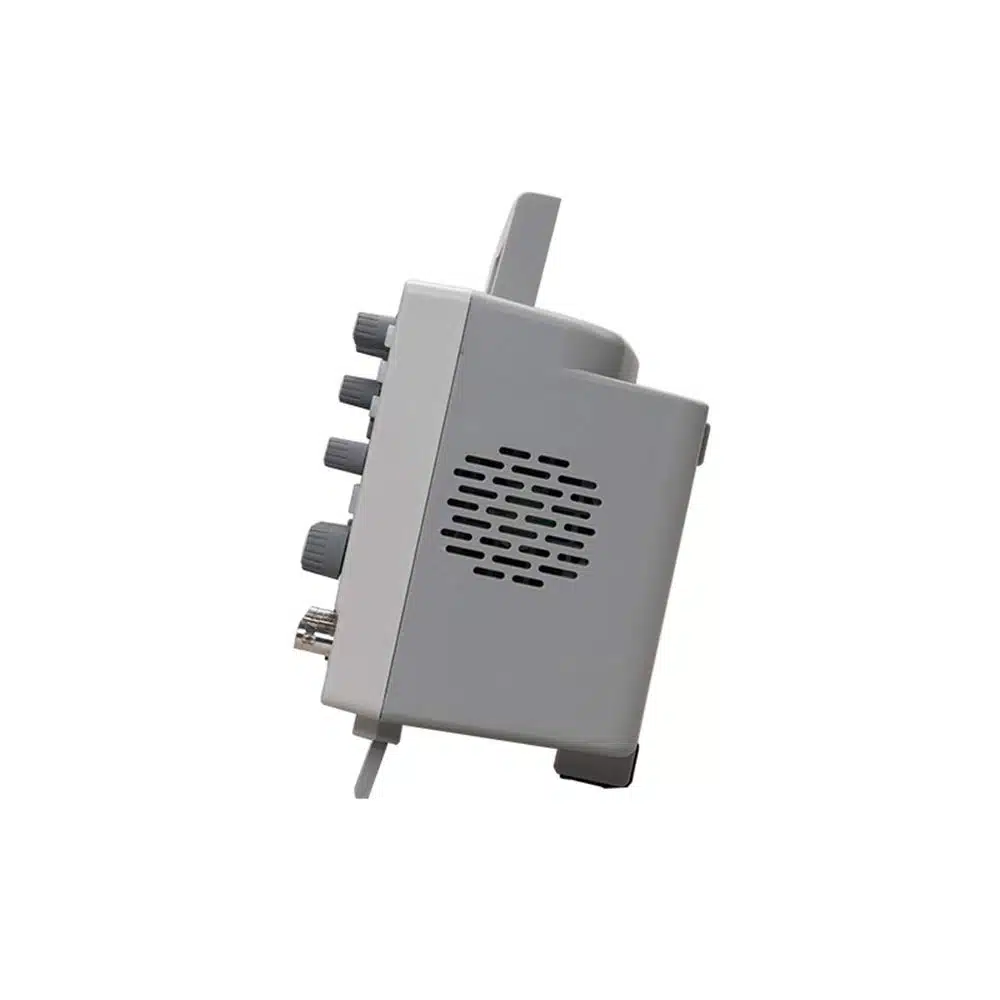

ابعاد رسمی 318×110×150 میلی‌متر و وزن 2.9 کیلوگرم است. تصاویر پشت، کنار و زیر دستگاه محل ورودی برق، USB Device و دریچه‌های تهویه را نشان می‌دهند. برای نصب در قفسه باید فضای سوکت‌ها، خم کابل BNC و گردش هوای کافی به اندازه بدنه اضافه شود.

⚡ ایمنی ورودی و اتصال زمین

حد ورودی رسمی 300VRMS با پروب 10× در CAT II است و حد کمتر میان دستگاه، پروب و محیط معیار نهایی خواهد بود. زمین BNC این اسیلوسکوپ رومیزی به ارت حفاظتی متصل است؛ گیره زمین نباید به فاز برق شهر یا نقطه شناور اولیه منبع سوئیچینگ وصل شود. برای اندازه‌گیری شناور از پروب دیفرانسیل مناسب استفاده کنید.

ابتدا دستگاه به ارت صحیح، سپس پروب به کانال و بعد زمین و نوک پروب به مدار متصل شوند. برای مدار ناشناخته از رنج بزرگ‌تر آغاز کنید. برداشتن ارت حفاظتی برای شناورکردن اسکوپ روش ایمنی نیست و می‌تواند بدنه و اتصال‌های USB را خطرناک کند.

🔌 تغذیه، USB و گزینه‌های ارتباطی

ورودی برق رسمی 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است. مصرف کمتر از 30W و فیوز T 3.15A / 250V با ابعاد 5×20mm اعلام شده‌اند. دمای کار 0 تا 50°C و ارتفاع کار تا 3000m است.

USB Host برای فلش و USB Device برای ارتباط رایانه استانداردند. RS232 و LAN اختیاری معرفی شده‌اند و وجودشان باید روی بچ موجود کنترل شود. Firmware فقط پس از تطبیق دقیق مدل DSO4204C و نسخه سخت‌افزار از منبع رسمی نصب شود؛ فایل نسخه B یا مدل پهنای‌باند دیگر جایگزین مستقیم نیست.

📦 اقلام همراه محصول

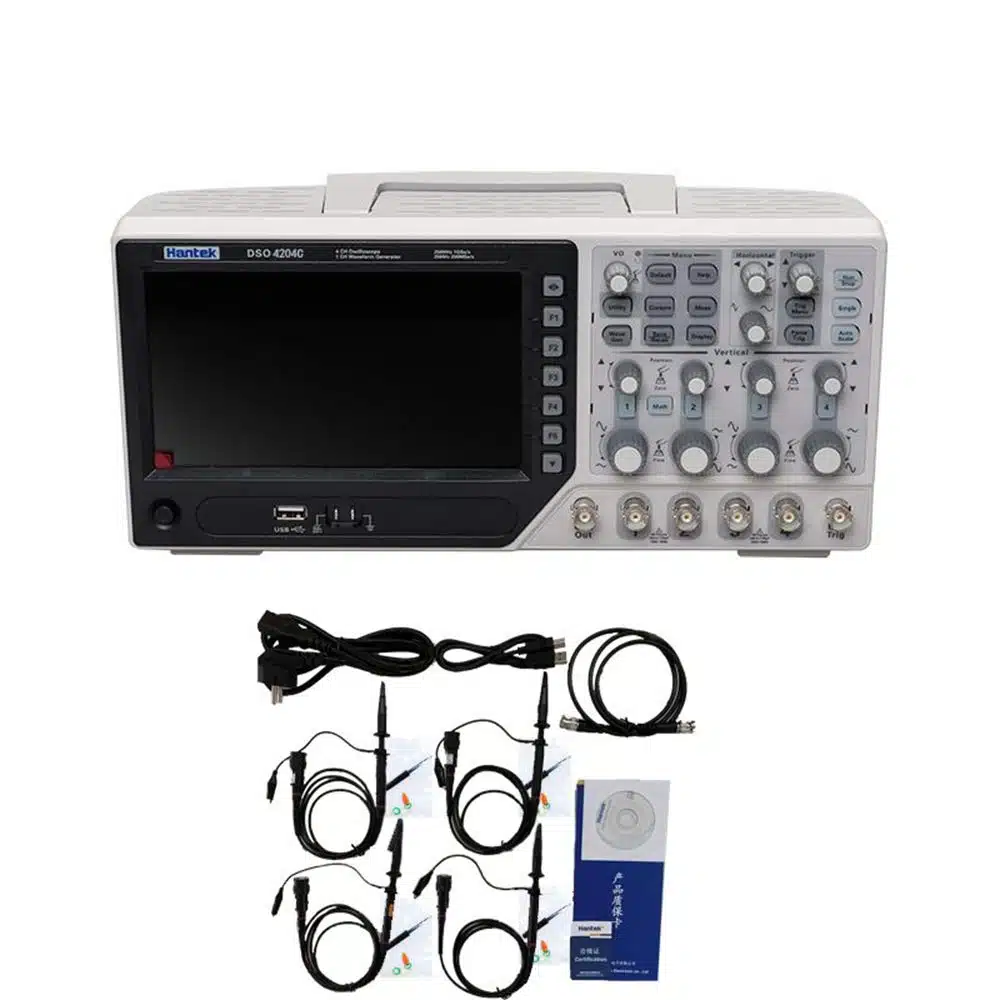

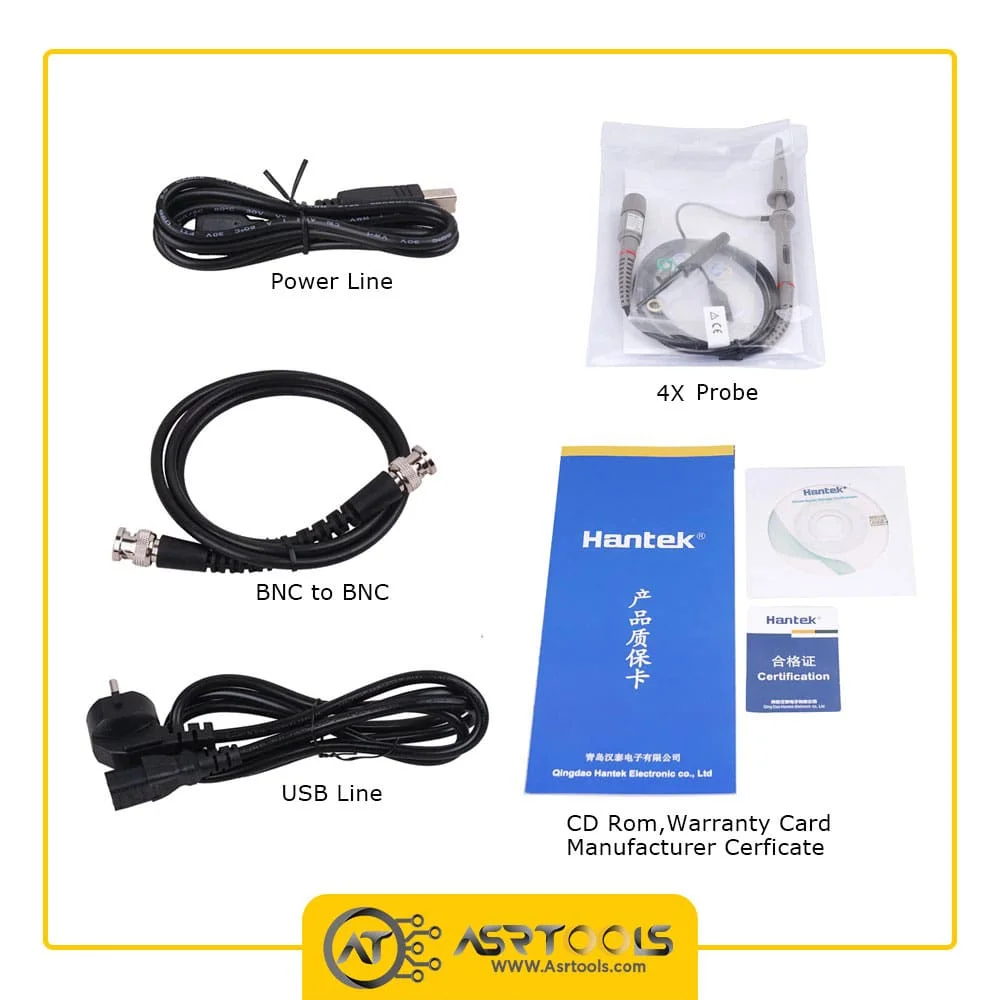

برای موجودی عصرتولز چهار عدد پراب اسیلوسکوپ، کابل یا پراب BNC-BNC مولد، کابل USB و کابل برق ثبت شده‌اند. تصاویر بسته، رسانه نرم‌افزار/راهنما و کارت‌های چاپی را هم نشان می‌دهند؛ محتویات بچ ممکن است تغییر کند، بنابراین تعداد پراب و مدارک داخل همان جعبه هنگام تحویل کنترل شوند.

⚖️ مقایسه DSO4204C و DSO4204B

HANTEK DSO-4204B در عصرتولز برای کاربری که مولد مستقل دارد، نسخه بدون AFG همین رده است. DSO4204C زمانی ارزش بیشتری دارد که تحریک مدار و مشاهده چهار پاسخ در یک دستگاه انجام شود. مدل‌های دیگر در دسته اسیلوسکوپ هانتک عصرتولز قابل مقایسه‌اند.

🛒 قیمت و خرید hantek dso4204c از عصرتولز

قیمت روز و موجودی hantek dso4204c در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. پیش از سفارش، نرخ 250MSa/s در حالت چهارکاناله، محدودیت 64K/32K حافظه، سقف متفاوت شکل‌موج‌های AFG و وضعیت رابط‌های اختیاری را در نظر بگیرید.

❓ سوالات متداول hantek dso4204c

آیا با چهار کانال هم 1GS/s است؟

خیر؛ نرخ رسمی تک‌کانال 1GS/s، دوکانال 500MSa/s و سه یا چهار کانال 250MSa/s است.

آیا همه موج‌های مولد تا 25MHz می‌رسند؟

خیر؛ سینوسی تا 25MHz، مربعی تا 10MHz، رمپ تا 1MHz و EXP تا 5MHz است.

حافظه مدل چقدر است؟

حداکثر 64K نمونه در تک‌کانال و 32K نمونه در دوکانال ثبت شده است.

تفاوت مدل C و B چیست؟

هر دو چهارکاناله و 200MHz هستند، اما DSO4204C مولد داخلی 25MHz دارد و مدل B ندارد.

ابعاد و وزن صحیح چیست؟

ابعاد 318×110×150mm و وزن 2.9kg است.

اقلام همراه چیست؟

چهار پراب اسیلوسکوپ، BNC-BNC مولد، کابل USB و کابل برق برای این موجودی ثبت شده‌اند.

در جمع‌بندی، hantek dso4204c اسیلوسکوپ چهارکاناله 200MHz با AFG دوازده‌بیتی 25MHz، DVM، Decode باس و نمایشگر 7 اینچ است. تفکیک نرخ نمونه‌برداری بر اساس تعداد کانال و سقف هر شکل موج، استفاده دقیق‌تری از دستگاه می‌سازد.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK DSO4204C
• پهنای‌باند: 200MHz
• کانال: 4 کانال آنالوگ + EXT
• نمونه‌برداری: 1GS/s تک‌کانال؛ 500MSa/s دوکانال؛ 250MSa/s سه/چهارکانال
• حافظه: 64K تک‌کانال؛ 32K دوکانال
• پایه‌زمان: 2ns/div تا 100s/div
• حساسیت: 500μV/div تا 10V/div، وضوح 8bit
• نمایشگر: 7 اینچ، 64K رنگ، 800×480
• مولد: 25MHz سینوسی، 12bit و 4KSa
• DVM: Auto-Range
• Decode: UART، LIN، CAN، SPI و I2C
• رابط: USB استاندارد؛ RS232 و LAN اختیاری
• ابعاد و وزن: 318×110×150mm؛ 2.9kg
• اقلام ثبت‌شده: چهار پراب، BNC-BNC، کابل USB و کابل برق
