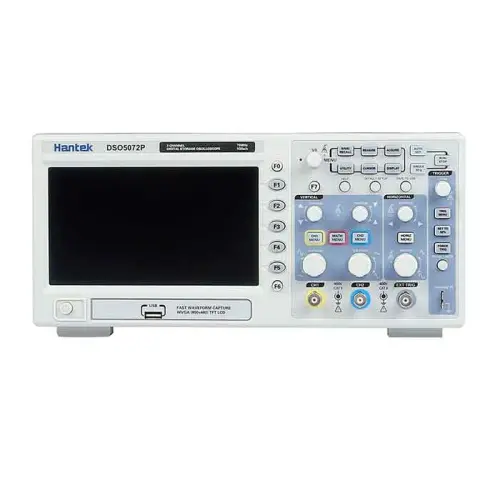

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-5072P یک اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی دوکاناله با پهنای‌باند 70MHz، نرخ نمونه‌برداری بلادرنگ 1GS/s، نرخ معادل 25GS/s، طول رکورد تا 40K و نمایشگر رنگی 7 اینچ WVGA است. hantek dso-5072p برای مشاهده، اندازه‌گیری و ثبت سیگنال در آموزش، طراحی مدار، آزمون تولید و تعمیر تجهیزات الکترونیکی ساخته شده است.

🔎 معرفی hantek dso-5072p و نام انگلیسی کامل

نام انگلیسی کامل: Hantek DSO5072P 70MHz Two-Channel Digital Storage Oscilloscope with 1GS/s Real-Time Sampling, 25GS/s Equivalent Sampling, 40K Record Length and 7-inch 800×480 WVGA Color Display.

هانتک در صفحه رسمی مدل را بدون خط تیره، یعنی DSO5072P، می‌نویسد؛ عنوان فروشگاه و URL قدیمی از نگارش DSO-5072P استفاده می‌کنند. هر دو به همین مدل 70 مگاهرتزی از سری DSO5000P اشاره دارند. برای حفظ جایگاه صفحه، نام و لینک عوض نمی‌شوند و کلیدواژه دقیق عنوان، hantek dso-5072p، در بخش‌های اصلی متن حضور دارد.

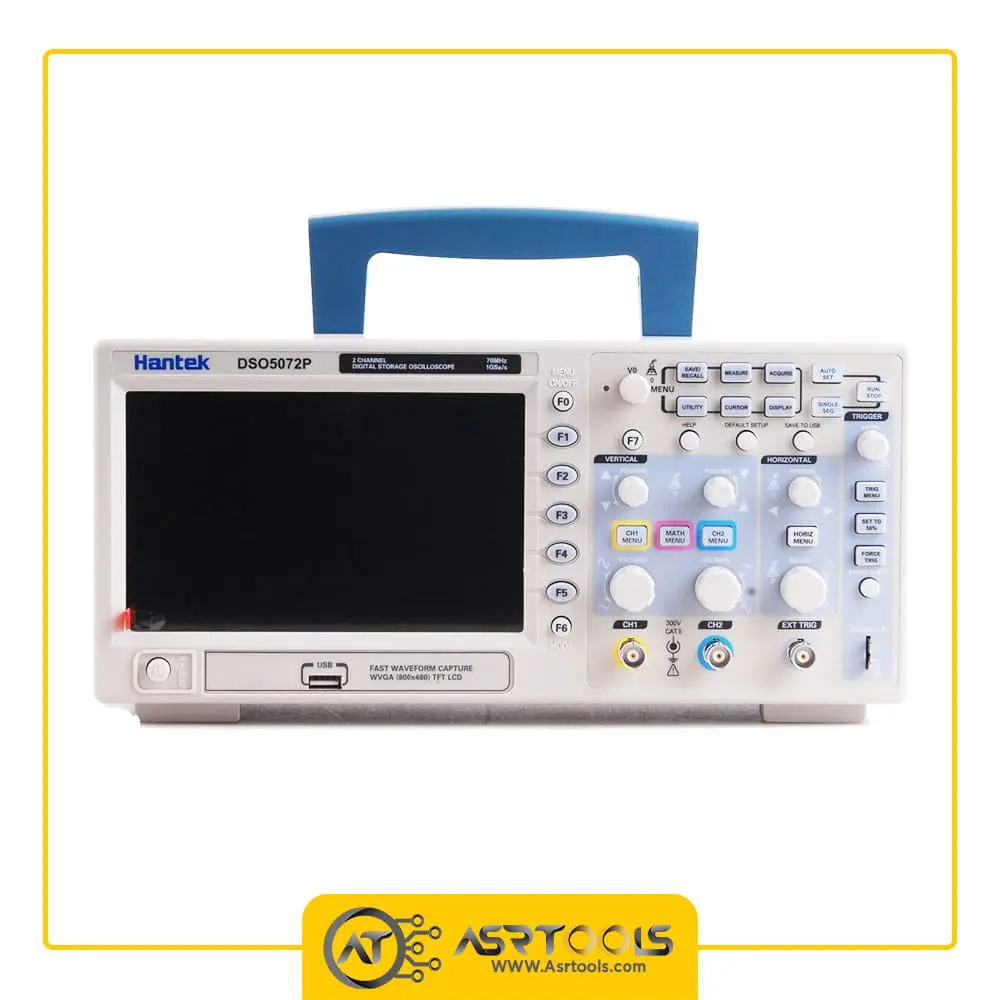

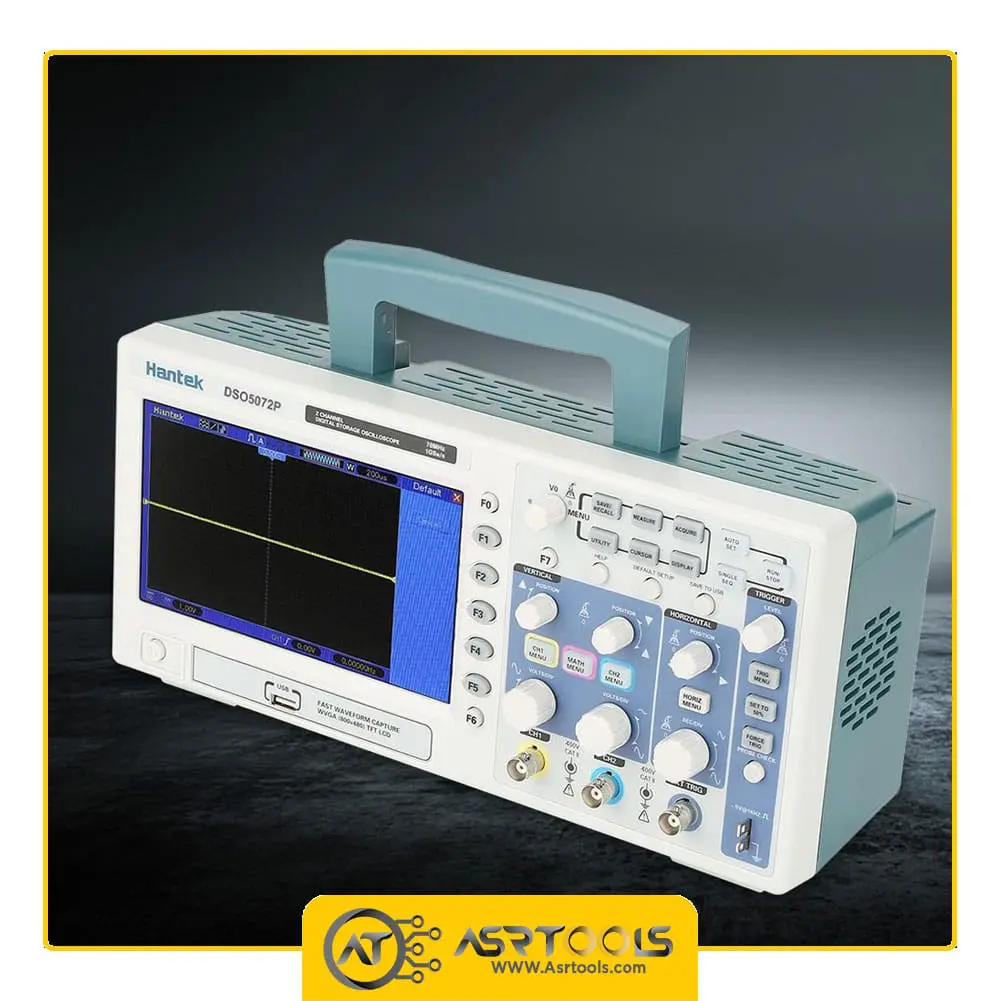

دو ورودی BNC جلو امکان مقایسه هم‌زمان دو سیگنال را می‌دهند و ورودی EXT TRIG تریگر خارجی را فراهم می‌کند. چینش مستقل کنترل‌های عمودی، افقی و تریگر، دسترسی سریع‌تری از منوهای کاملاً لمسی دارد. USB Host برای حافظه فلش و USB Device برای ارتباط رایانه در مشخصات استاندارد سری آمده‌اند؛ خروجی VGA یک گزینه سفارشی است و نباید در همه دستگاه‌ها موجود فرض شود.

⚙️ جدول مشخصات فنی HANTEK DSO-5072P

پایه‌زمان صحیح در جدول رسمی 4ns/div تا 40s/div است و بازه متفاوت متن قدیمی به این مدل تعلق ندارد. ابعاد رسمی نیز 385×200×245mm ثبت شده و اندازه قبلی صفحه مبنای مستند DSO5072P نبود.

📈 نمونه‌برداری، حافظه و مفهوم پهنای‌باند

نرخ 1GS/s بلادرنگ یعنی دستگاه در بهترین پیکربندی تا یک میلیارد نمونه در ثانیه می‌گیرد. نرخ 25GS/s معادل فقط برای سیگنال تکرارشونده و بازسازی چند برداشت کاربرد دارد و جای نرخ بلادرنگ در رخداد تک‌شات را نمی‌گیرد. هنگام اندازه‌گیری هم‌زمان دو کانال، تنظیمات acquisition و طول رکورد را طوری انتخاب کنید که جزئیات گذرا از دست نروند.

حافظه 40K نسبت به اسکوپ‌های بسیار عمیق امروزی کوتاه است، اما برای دیدن چند ده یا چند صد سیکل با نرخ مناسب کاربردی می‌ماند. Normal داده عادی را ثبت می‌کند؛ Peak Detect برای آشکارکردن پالس باریک و گلیچ مفید است؛ Average نیز میانگین‌گیری 4، 8، 16، 32، 64 یا 128 برداشت را برای کاهش نویز تصادفی ارائه می‌دهد. میانگین‌گیری می‌تواند رخداد غیرتکراری را پنهان کند، پس برای جست‌وجوی گلیچ از آن با احتیاط استفاده کنید.

پهنای‌باند 70MHz به معنی اندازه‌گیری بی‌خطای هر موج 70 مگاهرتزی نیست. برای لبه دیجیتال، هارمونیک‌ها و زمان خیز مهم‌اند و معمولاً حاشیه پهنای‌باند لازم است. محدودکننده 20MHz در سیگنال کم‌فرکانس، نویز خارج از باند را کاهش می‌دهد و ردگیری تمیزتری می‌سازد؛ هنگام دیدن لبه سریع یا مؤلفه فرکانس بالا باید خاموش باشد.

🎛️ تریگر، اندازه‌گیری خودکار و تحلیل FFT

تریگرهای Edge، Pulse Width، Video، Slope، Over Time و Alternative در دسترس‌اند. منبع تریگر می‌تواند CH1، CH2، EXT، EXT/5 یا خط AC باشد و حالت Auto، Normal یا Single انتخاب شود. Pulse Width و Slope بازه زمانی 20ns تا 10s دارند. Alternative Trigger برای مشاهده دو سیگنال ناهم‌زمان روی دو کانال مفید است، اما جای هم‌بستگی زمانی مشترک را نمی‌گیرد.

دیتاشیت رسمی 32 اندازه‌گیری خودکار و ردیابی خودکار با کرسر را ثبت می‌کند. فرکانس، دوره، میانگین، RMS سیکلی، کمینه، بیشینه، زمان خیز و افت، پهنای پالس، Duty Cycle و تأخیر میان کانال‌ها از جمله آن‌ها هستند. شمارنده فرکانس تریگر وضوح شش رقم و دقت معمول ±30ppm دارد و از حدود 4Hz تا پهنای‌باند نامی کار می‌کند؛ کیفیت تریگر و دامنه کافی همچنان ضروری است.

پنج تابع ریاضی شامل جمع، تفریق، ضرب، تقسیم و FFT هستند. FFT از پنجره‌های Hanning، Flat Top، Rectangular، Bartlett و Blackman با 1024 نقطه پشتیبانی می‌کند. انتخاب پنجره به هدف بستگی دارد: Flat Top برای دقت دامنه و پنجره‌های دیگر برای تفکیک یا کنترل نشت طیفی مصالحه متفاوتی دارند. این FFT ابزار عیب‌یابی طیفی است، نه جایگزین کامل اسپکتروم آنالایزر.

⚡ ایمنی ورودی و اتصال پروب

حد ورودی فقط یک عدد عمومی 300 ولت نیست. جدول رسمی برای CAT I و CAT II مقدار 300VRMS با پروب 10× و برای CAT III مقدار 150VRMS با پروب 1× را ذکر می‌کند. بالاتر از 100kHz باید کاهش مجاز 20dB در هر دهه رعایت شود و برای موج غیرسینوسی نیز قله باید زیر 450V بماند. این حدود جای رتبه و دستورالعمل خود پروب را نمی‌گیرند؛ همیشه محدودیت کمترِ دستگاه، پروب و محیط اندازه‌گیری ملاک است.

گیره زمین BNC در اسیلوسکوپ رومیزی معمولاً به ارت حفاظتی شبکه متصل است. وصل‌کردن آن به نقطه برق‌دار یا سمت اولیه منبع سوئیچینگ می‌تواند اتصال کوتاه، جرقه یا برق‌گرفتگی ایجاد کند. برای اندازه‌گیری شناور یا اختلافی، از پروب دیفرانسیل دارای رده مناسب و روش ایمن استفاده کنید؛ حذف ارت، تبدیل غیراستاندارد یا شناورکردن بدنه راه‌حل مجاز نیست.

1. ابتدا مدار و رده اندازه‌گیری را بشناسید.
2. پروب را روی 10× قرار دهید و همان ضریب را در منوی کانال انتخاب کنید.
3. پروب را با خروجی 1kHz حدود 5Vpp دستگاه جبران‌سازی کنید.
4. زمین را پیش از نوک سیگنال وصل کنید و انگشت را پشت محافظ پروب نگه دارید.
5. با ولت‌بر‌دیو و پایه‌زمان محافظه‌کارانه شروع کنید و سپس نمایش را دقیق کنید.
6. پس از کار، ابتدا نوک و سپس زمین را جدا کنید.

🎬 ویدیوی بررسی محصول

🔌 برق، محیط کار و ارتباط با رایانه

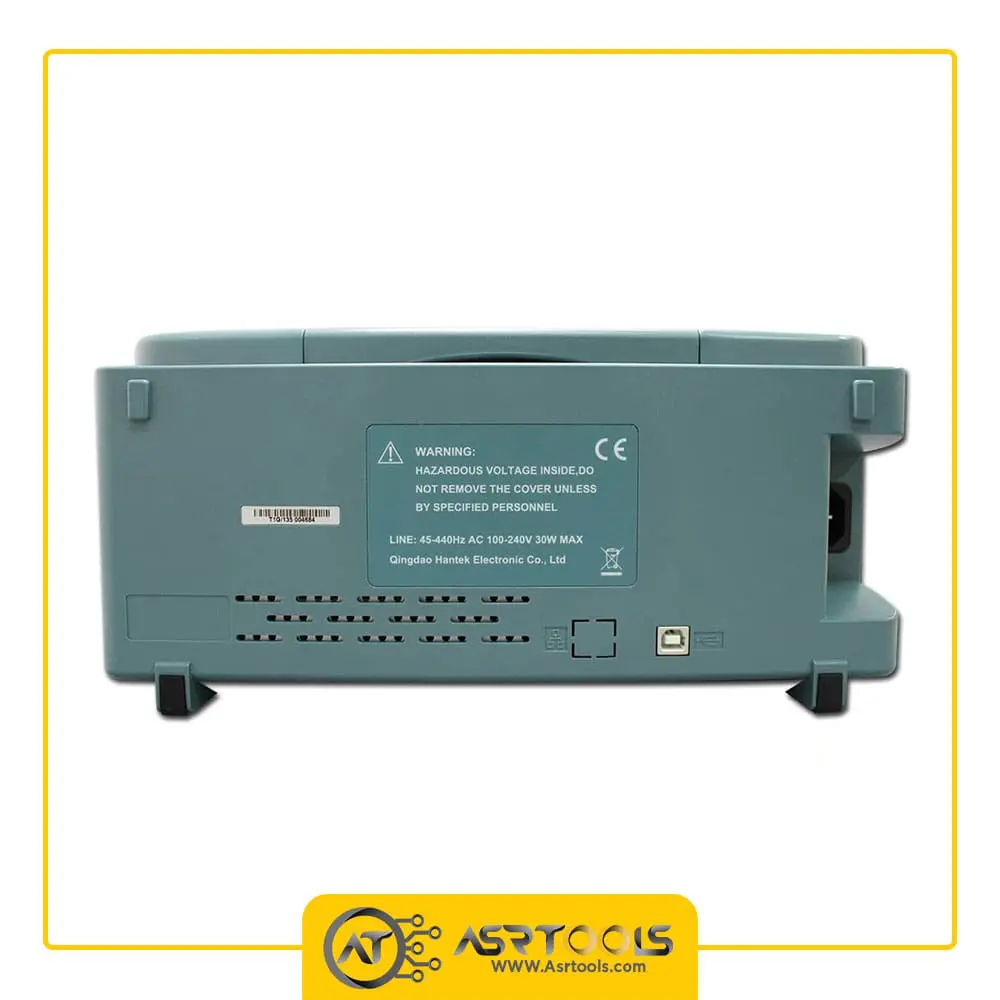

ورودی تغذیه رسمی دو بازه دارد: 100–120VAC با تلرانس ±10% و فرکانس 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% و فرکانس 45Hz تا 66Hz؛ مصرف کمتر از 30W و فیوز 2A نوع T با ولتاژ 250V ثبت شده است. این مشخصات دقیق‌تر از عبارت ساده «برق 220 ولت شهری» هستند و امکان استفاده از نسخه ورودی گسترده را توضیح می‌دهند.

دمای کار 0 تا 50°C است. رطوبت نسبی تا 40°C حداکثر 90% و از 41 تا 50°C حداکثر 60% اعلام شده؛ خنک‌کاری همرفتی است، پس دریچه‌ها باید باز بمانند. ارتفاع کار رسمی زیر 3000m است. روی دستگاه را نپوشانید و فضای کافی برای تهویه پشت و کناره‌ها بگذارید.

USB Host برای ذخیره فایل روی حافظه USB و USB Device برای نرم‌افزار تحلیل بلادرنگ رایانه است. پیش از نصب firmware، شماره مدل، نسخه سخت‌افزار و فایل مخصوص DSO5072P را تطبیق دهید و در زمان به‌روزرسانی برق را قطع نکنید. پشتیبانی سیستم‌عامل و درایور ممکن است با نسخه نرم‌افزار تغییر کند، بنابراین سازگاری رایانه باید جداگانه بررسی شود.

⚖️ مقایسه DSO5072P با DSO5102P و DSO5202P

تفاوت اصلی این سه عضو سری در پهنای‌باند و زمان خیز است. HANTEK DSO-5102P در عصرتولز برای سیگنال سریع‌تر حاشیه بیشتری می‌دهد، در حالی که DSO5072P برای آموزش و تعمیر عمومی اقتصادی‌تر است. تعداد کانال، نرخ بلادرنگ، نمایشگر و طول رکورد مشابه‌اند؛ پس ارتقا حافظه عمیق‌تر یا کانال بیشتر با رفتن به 5102P حاصل نمی‌شود.

📦 اقلام همراه محصول

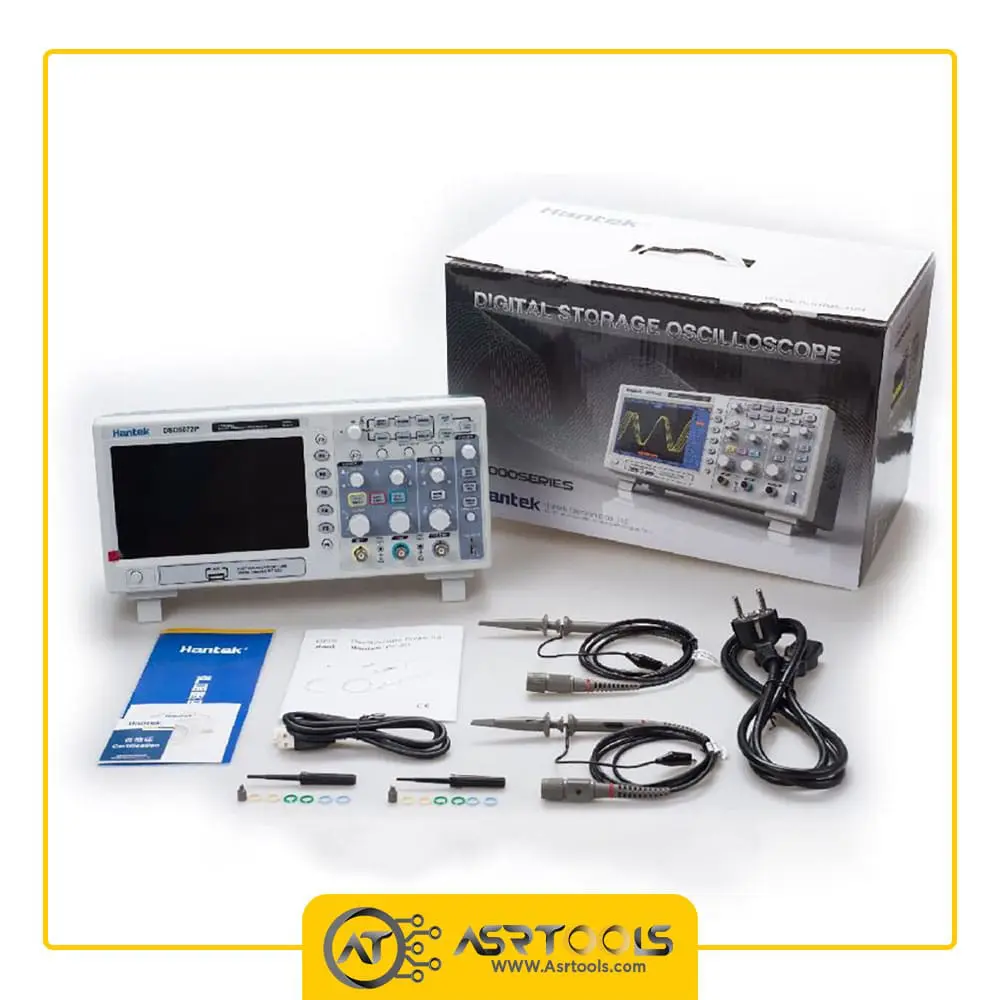

اقلام همراه ثبت‌شده برای موجودی عصرتولز شامل دو عدد پراب اسیلوسکوپ، کابل USB و کابل برق است. دفترچه، برگه آزمون، سری‌های رنگی یا لوازم ریز ممکن است بسته به بچ وجود داشته باشند، اما چون فهرست متنی رسمی صفحه محصول آن‌ها را قطعی نکرده، هنگام سفارش باید محتویات همان بسته بررسی شود.

🛒 قیمت و خرید hantek dso-5072p از عصرتولز

قیمت روز و موجودی hantek dso-5072p در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک سفارش است. پیش از خرید، پهنای‌باند موردنیاز، تعداد کانال، عمق حافظه و رده ایمنی اندازه‌گیری را مشخص کنید. مدل‌های دیگر در دسته اسیلوسکوپ هانتک در عصرتولز قابل مقایسه‌اند.

❓ سوالات متداول HANTEK DSO-5072P

پایه‌زمان صحیح این مدل چیست؟

بازه رسمی 4ns/div تا 40s/div است و بازه متفاوت متن قدیمی برای این مدل تأیید نشده بود.

آیا نرخ 25GS/s برای تک‌شات است؟

خیر. نرخ بلادرنگ 1GS/s است و 25GS/s نرخ معادل برای بازسازی سیگنال تکرارشونده محسوب می‌شود.

چند اندازه‌گیری خودکار دارد؟

دیتاشیت 32 اندازه‌گیری خودکار را ثبت می‌کند؛ علاوه بر آن اندازه‌گیری کرسر و شمارنده فرکانس شش‌رقمی وجود دارد.

آیا مولد سیگنال داخلی دارد؟

خیر. خروجی Probe Comp حدود 5Vpp و 1kHz برای جبران‌سازی پروب است و مولد تابع عمومی نیست.

آیا VGA همیشه نصب است؟

خیر. سازنده VGA را اختیاری معرفی می‌کند؛ وجود پورت باید روی دستگاه یا همان بچ تأیید شود.

اقلام همراه چیست؟

دو پراب، کابل USB و کابل برق برای موجودی فروشگاه ثبت شده‌اند؛ جزئیات ریز بسته باید هنگام تحویل کنترل شود.

در جمع‌بندی، hantek dso-5072p یک اسکوپ دوکاناله 70MHz با 1GS/s بلادرنگ، 40K حافظه، نمایشگر 7 اینچ و ابزارهای تریگر و تحلیل مناسب است. شناخت محدودیت حافظه، تفاوت نرخ واقعی و معادل و اتصال زمین، استفاده دقیق‌تر و ایمن‌تری می‌سازد.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK DSO-5072P / DSO5072P
• نوع: اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی
• کانال: 2 کانال آنالوگ
• پهنای‌باند: 70MHz
• نمونه‌برداری واقعی: 1GS/s
• نمونه‌برداری معادل: 25GS/s
• حافظه: 40K points
• پایه‌زمان: 4ns/div تا 40s/div
• حساسیت عمودی: 2mV/div تا 10V/div
• نمایشگر: 7inch، وضوح 800×480
• تحلیل: 32 اندازه‌گیری خودکار و پنج تابع ریاضی با FFT
• رابط: USB Host و Device؛ VGA اختیاری
• ابعاد: 385×200×245mm
• وزن خالص: 2.08kg
• اقلام ثبت‌شده: دو پراب، کابل USB و کابل برق
