پراب منبع تغذیه آیفون کیانلی مدل QiANLi iPOWER MAX ابزار واسط تغذیه و راه‌اندازی برد آیفون در تعمیرات است که روی بدنه خود نام iPower MAX دارد و بسته‌بندی تصویری آن نسل پنجم را نشان می‌دهد. qianli ipower max با دو فیش موزی قرمز و مشکی به منبع تغذیه آزمایشگاهی متصل می‌شود و از طریق رابط مخصوص کانکتور باتری، برد مدل سازگار را بدون نصب باتری در مسیر عیب‌یابی قرار می‌دهد؛ ولتاژ، محدودیت جریان و قطبیت باید پیش از اتصال توسط تعمیرکار تعیین شوند.

🔎 معرفی qianli ipower max نسل پنجم

نام انگلیسی کامل: QianLi iPower MAX Fifth-Generation iPhone Battery-Interface Power Boot Cable Set with Banana Plugs, Four USB-A Ports and Seven Model-Specific Flex Adapters for iPhone 6 through X/XS/XS Max.

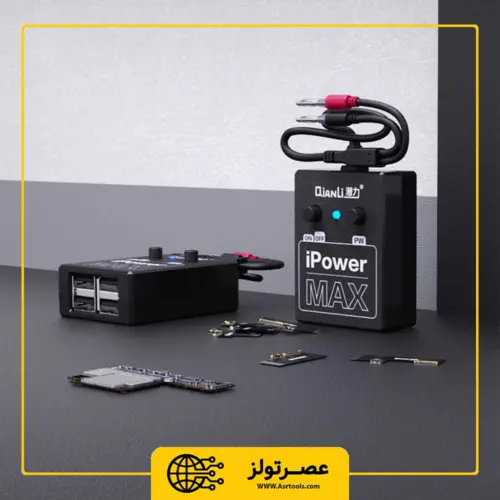

این محصول یک منبع تغذیه مستقل نیست؛ ولتاژ را تولید یا تنظیم نمی‌کند و نمایشگر آمپر هم ندارد. وظیفه آن ایجاد رابط میان منبع DC کارگاهی و کانکتور باتری بردهای مشخص آیفون است. دو کلید با برچسب ON/OFF و PW، چراغ آبی وضعیت، چهار درگاه USB-A و کابل ورودی دارای فیش موزی روی نمونه موجود دیده می‌شوند.

نام مدل اهمیت زیادی دارد. موجودی این صفحه qianli ipower max بدون واژه Pro است. سایت فعلی سازنده محصول جدیدتری با نام iPower Pro Max و عنوان نسل ششم معرفی می‌کند؛ مشخصات آن نباید به‌صورت خودکار روی این نسخه قدیمی اعمال شوند. تصاویر بسته، بدنه و رابط‌های همین صفحه مرجع تشخیص کالای قابل تحویل هستند.

⚙️ جدول مشخصات فنی و ظاهری

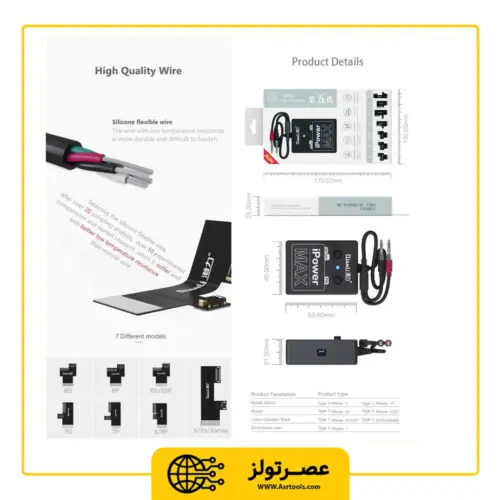

اعداد ۵۹٫۶۰، ۴۵٫۰۰ و ۲۱٫۵۰ میلی‌متر مستقیماً روی تصویر اندازه‌گذاری بدنه دیده می‌شوند. تصویر دیگری بسته را با طول ۱۷۰، عرض ۱۰۰ و ضخامت ۲۵ میلی‌متر نمایش می‌دهد. جداکردن ابعاد دستگاه از جعبه مانع این خطای رایج می‌شود که بسته ۱۷ سانتی‌متری به‌عنوان طول خود کنترلر اعلام شود.

📐 ابعاد، درگاه‌ها و طراحی بدنه

بدنه qianli ipower max تقریباً به اندازه کف دست است. کابل کوتاه فیش‌های موزی از بالای بدنه خارج می‌شود و چهار درگاه USB-A در لبه مقابل قرار دارند. چینش جمع‌وجور برای میز تعمیرات مفید است، اما دستگاه باید جایی قرار گیرد که کشش کابل مستقیماً به کانکتور ظریف باتری منتقل نشود.

چهار درگاه به معنای تأیید تغذیه هم‌زمان چهار مادربرد نیست. در نبود راهنمای رسمی نسل پنجم درباره ظرفیت مسیر داخلی، روش مطمئن این است که هر بار یک برد و یک رابط بررسی شود. اتصال چند مصرف‌کننده می‌تواند تحلیل جریان را مبهم کند و تشخیص اتصال کوتاه یا الگوی بوت را دشوارتر سازد.

تصویر تبلیغاتی کابل را با عبارت Silicone Flexible Wire معرفی می‌کند و مقاومت بهتر در برابر سفت‌شدن در دمای پایین را به آن نسبت می‌دهد. این عبارت ویژگی اعلامی سازنده روی تصویر محصول است؛ شعاع خمش، سطح مقطع هادی و جریان مجاز کابل برای این نسخه منتشر نشده‌اند. کابل را از محل ورود به بدنه یا نزدیک فیش موزی تا نکنید.

📱 مدل‌های سازگار و هفت رابط اختصاصی

تصویر بسته هفت گروه را برای qianli ipower max فهرست می‌کند: 6G، 6P، 6S/6SP، 7G، 7P، 8/8P و X/XS/XS Max. منظور از G در برچسب‌های 6G و 7G همان نسخه معمولی iPhone 6 و iPhone 7 در نام‌گذاری بازار تعمیرات است؛ رابط Plus جداگانه مشخص شده است.

تطبیق نام مدل کافی نیست. قبل از فشردن رابط، شکل کانکتور، سمت کنتاکت‌ها، جهت شیار و طول فلت با برد بررسی شود. کانکتورهای باتری بسیار ظریف‌اند و فشار کج می‌تواند پایه را از برد جدا کند. اگر رابط بدون فشار یکنواخت جا نمی‌رود، ادامه ندهید و مدل کابل را دوباره کنترل کنید.

این بسته برای iPhone 11 اعلام نشده است. صفحه رسمی محصول جدید iPower Pro Max نسل ششم گروه 11/11 Pro/11 Pro Max را اضافه می‌کند، اما آن فهرست به مدل جدیدتر تعلق دارد. نبود آیفون 11 روی بسته نسل پنجم به این معنی است که نباید با تبدیل نام یا شباهت ظاهری، سازگاری آن را برای این صفحه وعده داد.

🔌 اتصال فیش موزی، USB-A و رابط باتری

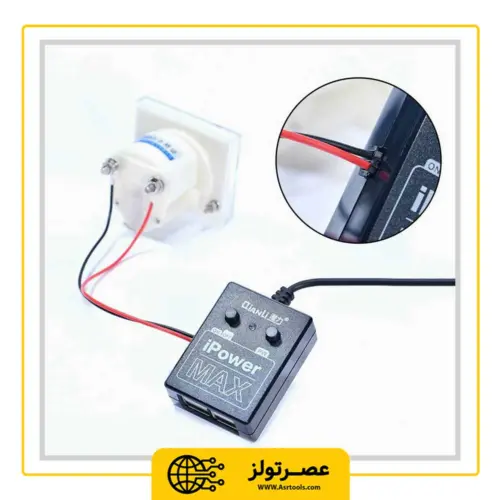

فیش موزی قرمز معمولاً مسیر مثبت و فیش مشکی مسیر منفی را نشان می‌دهد، اما رنگ جای بررسی قطبیت نیست. خروجی منبع باید خاموش باشد، سپس فیش‌ها در ترمینال درست قرار گیرند. ولتاژ و محدودیت جریان مطابق روش سرویس همان مدل تنظیم شوند؛ این صفحه عدد واحدی را برای همه بردها تجویز نمی‌کند.

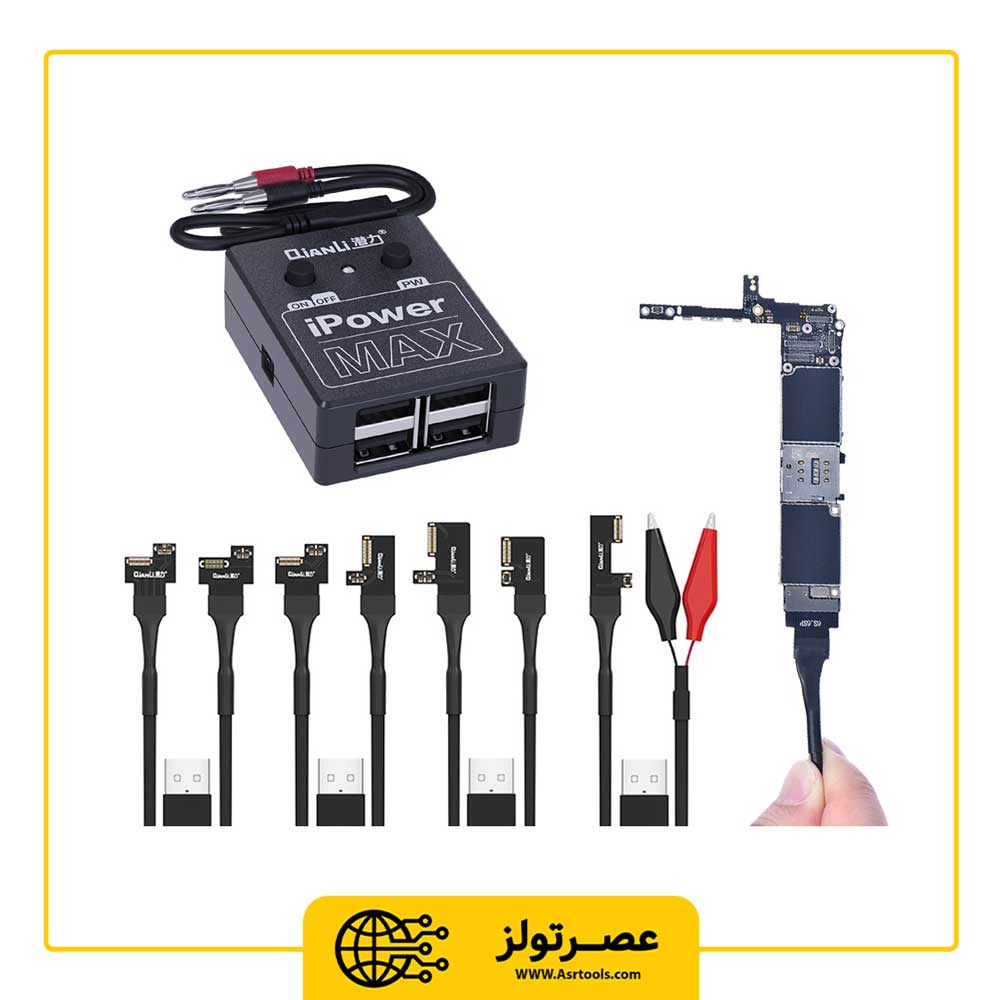

کابل مدل انتخاب‌شده از سمت USB-A به یکی از چهار درگاه بدنه و از سمت فلت به کانکتور باتری برد متصل می‌شود. رابط در تصویر یک کابل عمومی با گیره سوسماری نیست؛ هر سر فلت هندسه خاص دارد. اتصال گیره‌ای همراه مجموعه برای کاربردهای کارگاهی دیده می‌شود، ولی روی نقاط ناشناخته نباید بدون نقشه و اندازه‌گیری استفاده شود.

اگر نیاز به منبع قابل تنظیم دارید، صفحه منبع تغذیه DAZHENG PS-305D نمونه‌ای از منبع آزمایشگاهی موجود در عصرتولز است. برای اتصال‌های عمومی‌تر نیز پراب موزی به سوسماری 2A کاربری متفاوتی دارد. هیچ‌یک جای رابط مدل‌خاص باتری را نمی‌گیرند و لوازم همراه qianli ipower max محسوب نمی‌شوند.

🧪 روش استفاده و خواندن جریان مصرفی

1. برد را بازبینی کنید: آثار مایع، قطعه سوخته، اتصال فلزی و وضعیت کانکتور باتری بررسی شوند.
2. رابط درست را انتخاب کنید: نوشته مدل روی کابل با برد و شکل سوکت تطبیق داده شود.
3. منبع را خاموش متصل کنید: فیش‌های موزی با قطبیت صحیح و بدون تماس آزاد نصب شوند.
4. محدودیت جریان را فعال کنید: تنظیم بر اساس دستورالعمل تعمیر همان مدل و تجربه تعمیرکار انجام شود.
5. فلت را بدون زور جا بزنید: فشار عمودی، یکنواخت و کنترل‌شده باشد.

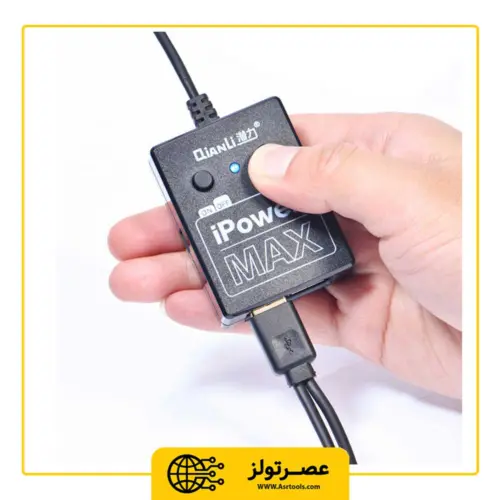

6. ON/OFF را کنترل کنید: ابتدا مسیر تغذیه برقرار و سپس در صورت نیاز از کلید PW برای فرمان پاور استفاده شود.
7. رفتار جریان را ببینید: جریان صفر، جهش کوتاه، مصرف ثابت یا رسیدن به محدودیت هرکدام نیازمند تحلیل مدار است.
8. پایان کار را ایمن کنید: خروجی منبع خاموش و سپس رابط از برد جدا شود.

qianli ipower max فقط دسترسی به مسیر تغذیه و راه‌اندازی را آسان می‌کند؛ تشخیص خرابی را به‌تنهایی انجام نمی‌دهد. عدد جریان باید همراه با مرحله بوت، ولتاژ منبع، دمای قطعات و سابقه تعمیر تفسیر شود. بالا بردن محدودیت جریان برای وادارکردن برد به روشن‌شدن می‌تواند آسیب ثانویه ایجاد کند.

🎬 ویدیوی بررسی محصول

🛡️ نکات ایمنی، ESD و نگهداری

پیش از اتصال، منبع تغذیه و qianli ipower max روی سطح خشک، تمیز و عایق قرار گیرند. برد بدون باتری همچنان مدار حساس و پرارزشی است. قطبیت معکوس، ولتاژ نامناسب یا اتصال فلت اشتباه می‌تواند PMIC، مسیر شارژ، کانکتور یا خود رابط را خراب کند.

هنگام کار از حفاظت ESD متصل به ارت صحیح استفاده کنید و روی برد روشن ابزار فلزی رها نکنید. فلت‌ها از بخش تقویت‌شده گرفته شوند، نه از ناحیه انعطاف‌پذیر نزدیک کانکتور. تاخوردگی تیز، کشیدن کابل از سر USB و گذاشتن قطعات سنگین روی رابط‌ها عمر مجموعه را کم می‌کند.

چهار پورت USB-A را تمیز و بدون پرز نگه دارید. اگر چراغ وضعیت غیرعادی است، کلید گیر می‌کند، بدنه داغ می‌شود یا کابل قطع‌و‌وصل دارد، استفاده متوقف شود. هیچ قسمت این ابزار برای اتصال مستقیم به برق شهر، شارژکردن باتری لیتیومی آسیب‌دیده یا شوک‌دادن باتری طراحی نشده است.

📦 اقلام همراه qianli ipower max

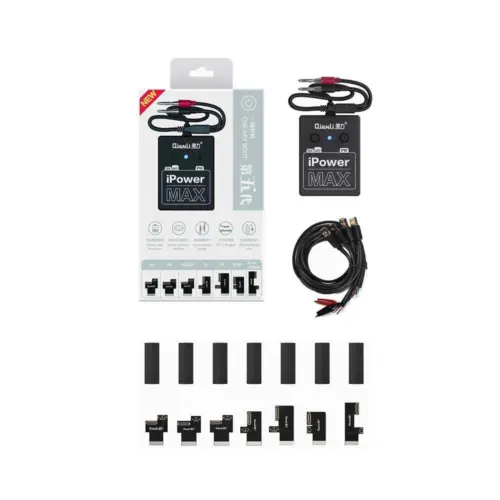

• یک واحد اصلی QianLi iPower MAX نسل پنجم با چهار درگاه USB-A، دو کلید و چراغ وضعیت
• کابل متصل دارای دو فیش موزی قرمز و مشکی برای اتصال به منبع تغذیه سازگار
• هفت رابط یا سرکابل مدل‌خاص برای 6G، 6P، 6S/6SP، 7G، 7P، 8/8P و X/XS/XS Max مطابق تصاویر

منبع تغذیه رومیزی، آمپرمتر جداگانه، مادربرد، باتری، ابزار بازکردن گوشی و رابط iPhone 11 همراه این بسته نیستند. تصاویر کاربردی ممکن است برد یا تجهیزات کارگاه را برای نمایش روش استفاده نشان دهند؛ فقط اقلامی که در تصویر مجموعه و توضیح بالا آمده‌اند مبنای تحویل این صفحه هستند.

چیدمان کابل‌ها در عکس‌ها متفاوت است؛ بعضی تصاویر هفت سر رابط را جدا و برخی آنها را روی چند کابل USB نشان می‌دهند. ملاک اصلی، پوشش هفت گروه مدل اعلام‌شده است. پیش از نخستین استفاده، سلامت همه فلت‌ها و نبود خمیدگی روی کانکتورها بررسی شود.

⚖️ مقایسه iPower MAX نسل پنجم با iPower Pro Max نسل ششم

Type-C ویژگی مدل جدیدتر است، نه این موجودی. همچنین عدد 31.4g مربوط به Pro Max است و برای iPower MAX نسل پنجم استفاده نمی‌شود. هر دو خانواده برای روشن‌کردن برد در تعمیرات ساخته شده‌اند، اما نام، نسل، رابط و دامنه مدل‌ها یکسان نیستند.

🛒 قیمت و خرید qianli ipower max از عصرتولز

قیمت روز و موجودی qianli ipower max در همین صفحه نمایش داده می‌شود. پیش از خرید، مدل گوشی‌های هدف را با فهرست هفت‌گانه مقایسه کنید و مطمئن شوید منبع تغذیه دارای کنترل ولتاژ و محدودیت جریان دارید. برای تعمیرات iPhone 11 یا استفاده از Type-C باید مدل نسل ششم را جداگانه جست‌وجو کرد؛ این صفحه چنین سازگاری‌ای را اعلام نمی‌کند.

در زمان تحویل، نام iPower MAX روی بدنه، چهار درگاه USB-A، چراغ، دو کلید، فیش‌های موزی و هفت رابط بررسی شوند. اگر استفاده شما فقط اندازه‌گیری عمومی با گیره سوسماری است، پراب ساده انتخاب اقتصادی‌تری خواهد بود؛ مزیت این مجموعه، اتصال مدل‌خاص به سوکت باتری آیفون‌های فهرست‌شده است.

❓ سوالات متداول درباره QianLi iPower MAX

آیا qianli ipower max خودش منبع تغذیه است؟

خیر. این ابزار رابط میان منبع تغذیه آزمایشگاهی و کانکتور باتری برد است و برای تنظیم ولتاژ یا نمایش جریان به منبع خارجی نیاز دارد.

این بسته از چه مدل‌هایی پشتیبانی می‌کند؟

روی تصویر بسته هفت گروه 6G، 6P، 6S/6SP، 7G، 7P، 8/8P و X/XS/XS Max درج شده‌اند.

آیا برای آیفون 11 مناسب است؟

خیر؛ آیفون 11 در فهرست این بسته نیست. گروه 11/11 Pro/11 Pro Max در معرفی iPower Pro Max نسل ششم آمده و مربوط به این مدل نیست.

ولتاژ و محدودیت جریان را روی چه عددی بگذاریم؟

برای نسخه نسل پنجم عدد واحدی روی تصاویر موجود درج نشده است. تنظیم باید مطابق روش سرویس همان برد و با محدودکننده جریان انجام شود؛ اتصال کورکورانه خطر آسیب دارد.

آیا می‌توان چهار برد را هم‌زمان روشن کرد؟

وجود چهار درگاه USB-A دیده می‌شود، اما ظرفیت کار هم‌زمان برای این نسخه تأیید نشده است. برای عیب‌یابی شفاف و ایمن، هر بار یک برد توصیه می‌شود.

فرق این مدل با iPower Pro Max چیست؟

این کالا iPower MAX نسل پنجم با USB-A و پوشش مدل‌ها تا X/XS/XS Max است؛ Pro Max نسل ششم محصول جدیدتری با Type-C و پشتیبانی اعلامی خانواده iPhone 11 است.

آیا باتری خراب را شارژ یا شوک می‌دهد؟

خیر. کاربری این محصول تغذیه و راه‌اندازی برد از مسیر کانکتور باتری است و نباید برای شارژ یا احیای باتری لیتیومی معیوب استفاده شود.

در جمع‌بندی، qianli ipower max یک رابط نسل پنجم برای تغذیه و بوت برد آیفون‌های 6 تا X/XS/XS Max است. ابعاد بدنه 59.60×45.00×21.50mm، چهار درگاه USB-A، فیش موزی، کلیدهای ON/OFF و PW و هفت رابط مدل‌خاص در تصاویر آن تأیید می‌شوند؛ منبع خارجی و تنظیم ایمن جریان همچنان ضروری است.

✅ مشخصات کوتاه و موردی

• برند و مدل: QianLi iPower MAX
• نسل: پنجم طبق بسته موجودی
• نوع: رابط منبع تغذیه به کانکتور باتری برد آیفون
• ابعاد بدنه: 59.60 × 45.00 × 21.50mm
• ابعاد بسته: 170 × 100 × 25mm
• درگاه‌ها: چهار USB-A مادگی
• ورودی فیزیکی: فیش موزی قرمز و مشکی
• کنترل‌ها: ON/OFF، PW و چراغ آبی
• رابط‌ها: هفت گروه مدل‌خاص
• سازگاری: 6G، 6P، 6S/6SP، 7G، 7P، 8/8P و X/XS/XS Max
• آیفون 11: در این بسته پشتیبانی نشده است
• Type-C و وزن 31.4g: مربوط به iPower Pro Max نسل ششم
• منبع تغذیه: همراه نیست و باید دارای محدودکننده جریان باشد
• ایمنی: قطبیت، مدل رابط و تنظیم منبع پیش از اتصال بررسی شوند
