اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 در استدیو عصرتولز:

با بررسی جامع و کامل اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 در فروشگاه عصرتولز در خدمت شما عزیزان هستیم:

اسیلوسکوپ دیجیتالی Hantek DSO 2D10، یکی از بهترین و پرکاربردترین ابزارهای اندازه‌گیری در صنعت الکترونیک است. این ابزار با استفاده از تکنولوژی دیجیتال، امکان اندازه‌گیری دقیق و صحیح سیگنال‌های الکتریکی را فراهم می‌کند.

این دستگاه اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 پر فروش ترین دستگاه در دسته اسیلوسکوپ دیجیتال در برند هانتک در زمان نگارش این متن می باشد.

کاربردهای عملی اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10:

اسیلوسکوپ دیجیتالی HANTEK DSO-2D10 در بسیاری از صنایع و زمینه‌ها کاربرد دارد. از جمله می‌توان به تعمیرات الکترونیکی، آزمایشگاه‌های فیزیک و الکترونیک، طراحی مدارات الکترونیکی، آموزش الکترونیک و بسیاری از زمینه‌های دیگر اشاره کرد. با استفاده از این دستگاه می‌توان نوسانات الکتریکی را به صورت گرافیکی مشاهده کرد و پارامترهای مختلف آن‌ها را اندازه‌گیری کرد.

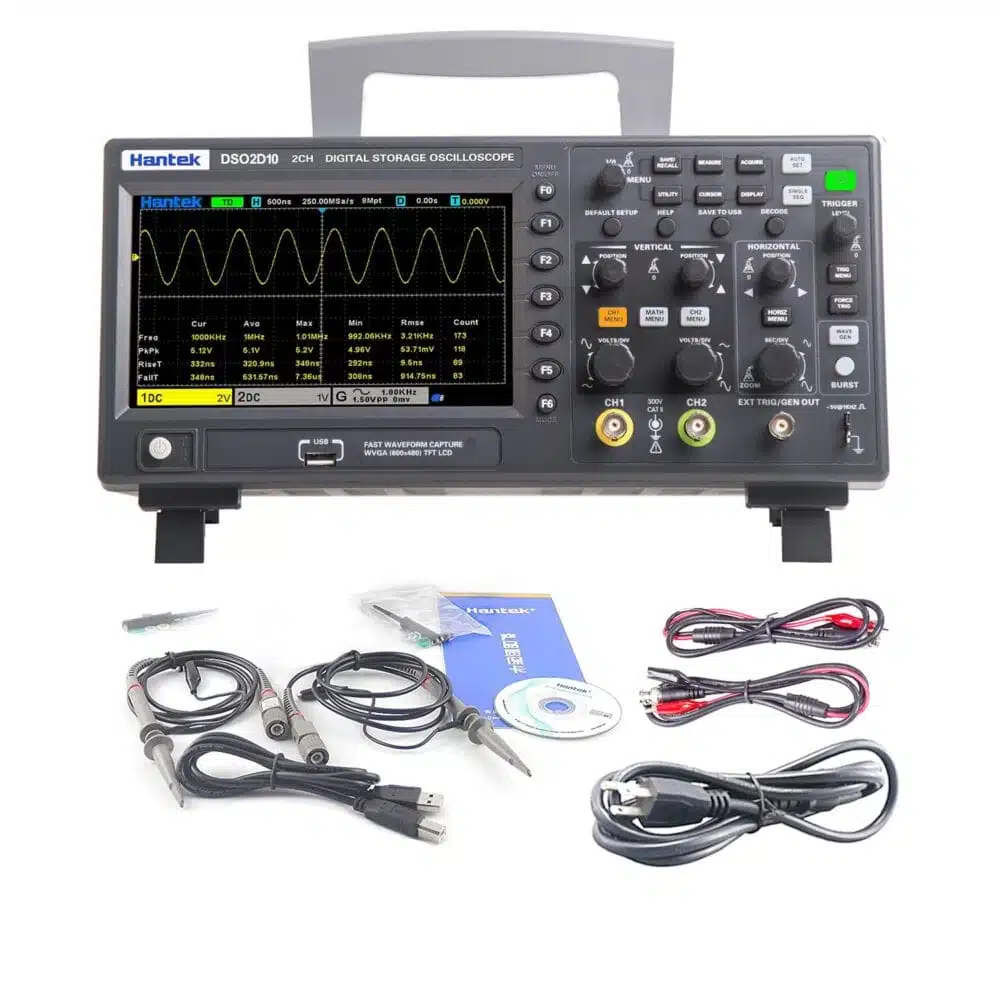

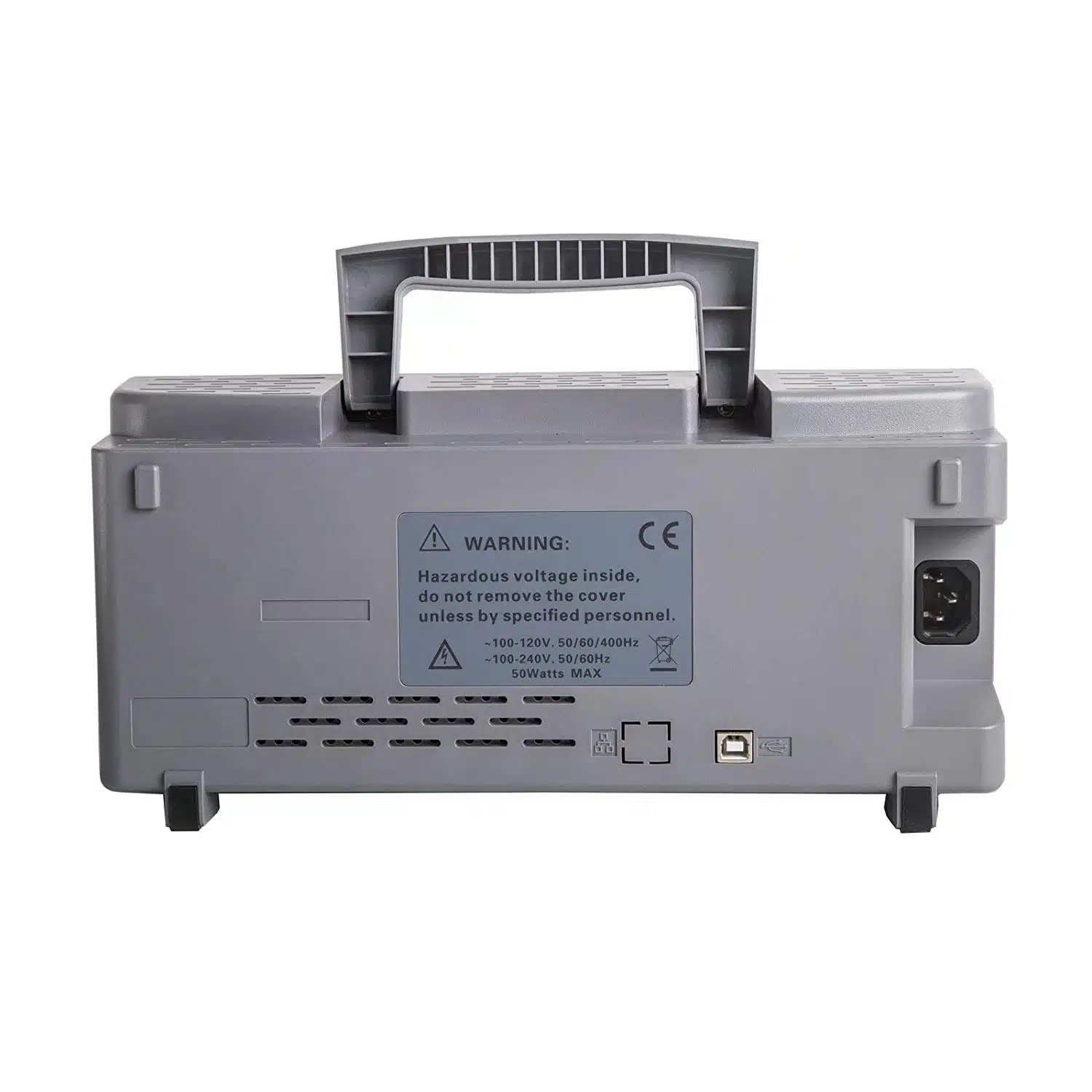

مشخصات ظاهری اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 :

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO 2D10 با وزن حدودی 4 کیلوگرم در ابعاد 31.8 × 14 × 15 سانتی متر طراحی و تولید شده است. شکل ظاهری زیبا در رنگ (نوک مدادی / نقره ای) از ویژگی هایی است که مد نظر مصرف کننده ی آن نباید باشد ولی نمی توان از آن گذشت! به صورت کلی و در یک کلام حس خوبی از شکل ظاهری و طراحی آن  گرفتیم. جنس بدنه این دستگاه از پلاستیک با کیفیت می باشد. پایه های جلویی دستگاه دارای قابلیت باز و بسته شدن برای قرار گرفتن دو زاویه شیب دار و صاف روی سطوح، در نظر گرفته شده است.

این محصول با داشتن صفحه نمایش TFT LCD با ابعاد 7 اینچ، امکان نمایش دقیق و واضح سیگنال‌های الکتریکی را فراهم می‌کند. همچنین، با داشتن قابلیت اتصال به کامپیوتر از طریق پورت USB، این ابزار قابلیت کنترل و مدیریت داده‌های اندازه‌گیری شده را نیز داراست. محل قرار گیری این ورودی USB در زیر نمایشگر دستگاه و وسط قرار دارد. محل قرار گرفتن دکمه خاموش و روشن (POWER) دستگاه در زیر صفحه نمایش آن، گوشه پایین سمت چپ قرار دارد. این دکمه از نوع فنری رفت و برگشتی و به رنگ سفید می باشد.

نگهداری و تعمیر اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10:

اسیلوسکوپ دیجیتالی HANTEK DSO-2D10 باید در محیطی خشک و تمیز نگهداری شود. به صورت کلی این دستگاه مستقیم به برق و رومیزی بوده و نباید زیاد مورد حمل و جا به جایی قرار گیرد. همچنین باید از برخورد زیاد با دستگاه خودداری کرد. از طرفی با توجه به وزن دستگاه بالای آن دستپیره حمل نیز گنجانده شده است. دستگیره حمل اسیلوسکوپ 2D10 دارای طراحی مناسبی بوده به طوری که با بستن آن کاملا سطج صافی را با سطح بالایی دستگاه ایجاد می کند و بیرون زدگی ندارد. در صورت بروز مشکلو خرابی در این دستگاه، فروشگاه عصرتولز خدمات تعمیرات نیز ارائه می کند.

مشخصات فنی اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 :

اسیلوسکوپ دیجیتالی Hantek DSO 2D10 با داشتن 2 کانال و فرکانس نمونه‌برداری 100 مگاهرتز، قابلیت اندازه‌گیری سیگنال‌های الکتریکی با دقت بالا را داراست. همچنین، با داشتن سرعت نمونه برداری 1GS/s، به خوبی می تواند به اندازه گیری داده ها بپردازد. این ابزار قابلیت ذخیره‌سازی داده‌های اندازه‌گیری شده را نیز داراست. حافظه 8 مگابایت (8M Record Length) از ویژگی های ذخیره سازی اطلاعات در این اسیلوسکوپ می باشد.

اسیلوسکوپ دیجیتالی Hantek DSO 2D10 با داشتن امکاناتی همچون 14 مدل تریگر مختلف، اندازه‌گیری ولتاژ AC/DC (دارای ولت متر 2 کاناله)، فرکانس، دوره، دوام، نسبت و …، ابزاری قدرتمند برای اندازه‌گیری سیگنال‌های الکتریکی در صنعت الکترونیک است. این محصول دارای حافظه داخلی با عمق حافظه 8 مگ می باشد. اسکوپ 2D10 دارای امکان 32 نوع اندازه گیری اتوماتیک می باشد.

دیگر ویژگی این محصول، یک فانکشن ژنراتور قدرتمند قابل برنامه ریزی 25 مگاهرتز با رزولوشن 8 بیت می باشد، داخل جعبه این اسیلوسکوپ دیجیتالی یک پراب فانکشن برای استفاده از فاکشن ژنراتور این دستگاه وجود دارد. دستگاه دارای کیفیت بالای تولید و بدون تولید حرارت می باشد، از این رو دارای فن خنک کننده داخلی نیست و تولید صدا ندارد و کاملا بی صدا کار می کند.

به طور خلاصه، اسیلوسکوپ دیجیتالی Hantek DSO 2D10 با داشتن قابلیت‌های فراوان و عملکرد بالا، به یکی از بهترین و پرفروش ترین ابزارهای اندازه‌گیری در صنعت الکترونیک تبدیل شده است. با خرید این ابزار از فروشگاه عصرتولز، شما می‌توانید به راحتی و با قیمت مناسب، از این ابزار قدرتمند برای اندازه‌گیری سیگنال‌های الکتریکی استفاده کنید.

ویژگی فانکشن ژنراتور در دستگاه اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10:

یکی از ویژگی های برجسته این محصول، فانکشن ژنراتور قدرتمند قابل برنامه ریزی 25 مگاهرتز با رزولوشن 12 بیت است. داخل جعبه این اسیلوسکوپ دیجیتالی یک پراب فانکشن برای استفاده از فاکشن ژنراتور این دستگاه وجود دارد.

چگونگی استفاده اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10:

برای استفاده از اسیلوسکوپ دیجیتالی HANTEK DSO-2D10، ابتدا باید دستگاه را به برق متصل کرد. سپس با استفاده از پراب‌های مربوطه، سیگنال مورد نظر را به دستگاه وصل می‌کنیم. با استفاده از دکمه‌ها و تنظیمات روی صفحه دستگاه، می‌توانیم نوع نمایش، مقیاس و پارامترهای دیگر را تنظیم کنیم.

خرید اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10:

این محصول واردات مستقیم عصرتولز از چین هست و مستقیم از شرکت هانتک خرید شده و صد در صد اصلی می باشد. با خرید این ابزار از فروشگاه عصرتولز، شما می‌توانید به راحتی و با قیمت مناسب، از این ابزار قدرتمند برای اندازه‌گیری سیگنال‌های الکتریکی استفاده کنید.

به طور خلاصه، اسیلوسکوپ دیجیتالی Hantek DSO-2D10 با داشتن قابلیت‌های فراوان و عملکرد بالا، به یکی از بهترین و پرفروش ترین ابزارهای اندازه‌گیری در صنعت الکترونیک تبدیل شده است.

ویژگی های اجمالی اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 به شرح زیر است:

• اسیلوسکوپ دیجیتال دارای 2 کانال
• رنج فرکانس تا 100 مگاهرتز
• سرعت نمونه برداری 1GS/s
• دارای فانکشن ژنراتور قابل برنامه ریزی 25 مگاهرتز با رزولوشن 12 بیت به همراه پراب فانکشن
• 8M Record Length
• دارای صفحه نمایش TFT رنگی 7 اینچ
• دارای تابع FFT
• 14 مدل تریگر
• ولت متر 2 کاناله
• دارای پراب گیره ای همراه محصول
• دارای پراب سوسماری همراه محصول
• 32 نوع اندازه گیری اتوماتیک
• قابل اتصال به PC با پورت USB
• USB FLASH

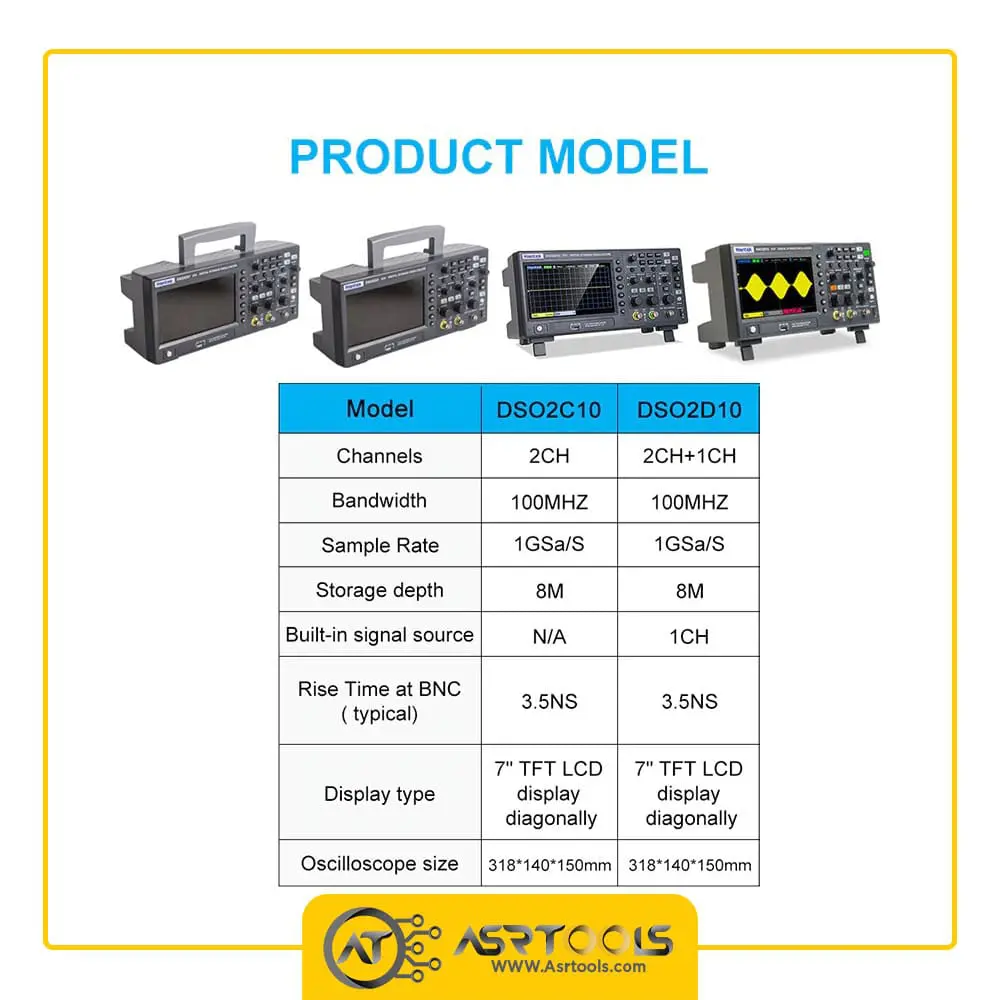

جدول مشخصات فنی و مقایسه ای اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 :

Model	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Bandwidth	150MHz	100MHz	150MHz	100MHz
Oscilloscope channels	2CH	2CH	2CH	2CH
Waveform generator	1CH	1CH	–	–
Oscilloscope
Sample rate	1GSa/s (single channel) 500MSa/s (two channels)
Acquisition
Normal	Sample data
Peak-to-peak value	Display high frequency and random burr
Average	Average waveform, times:  4, 8, 16, 32, 64, 128
High resolution	Up to 12bit
Input
Input coupling	DC, AC, GND
Input impedance	1MΩ±2% ‖20pF±3pF
Probe attenuation  factor	1X, 10X, 100X, 1000X
Voltage rating	300V CAT II
Maximum input voltage	300VRMS (10X)
Horizontal
Waveform interpolation	(sin x)/x
Maximum record length	Single channel maximum 8M
	Two channels maximum 4M
Horizontal scale range	2ns/div~100s/div  1, 2, 5 step by step
Time base mode	Y-T, X-Y, Roll
Zero offset	±0.5 div×minimum time base gear
Sample Rate and Delay Time Accuracy	±25ppm
Delta Time Measurement Accuracy (Full Bandwidth)Sample Rate and Delay Time Accuracy	single-shot, Normal mode   ±（1 sample interval+100ppm×reading+0.6ns）
					＞16 times averages ±（1 sample interval+100ppm×reading+0.4ns）
	Sample interval=sec/div÷200
	Sample Rate and Delay Time Accuracy	±50ppm（at any interval greater than 1ms）
	Vertical
Model	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Bandwidth	150MHz	100MHz	150MHz	100MHz
Rising time in BNC position (typical)	2.4ns	3.5ns	2.4ns	3.5ns
Vertical resolution	8 bits resolution, each channel samples simultaneously
Vertical sensitivity	2mV/div to 10V/div
Offset range	≥ 200mV/div, ±1V;
	＜200mV/div ±50V
Mathematical operation	+, -, ×, ÷, FFT
FFT	Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop
Bandwidth Limit	20MHz
Bass response（-3db）	In BNC position ≤ 10Hz
Vertical gain accuracy	In ”normal”  or ”average” acquisition mode, the accuracy of 10V/div to 10mV/div is ±3%;
	In ”normal” or ”average” acquisition mode, the accuracy of 5mV/div to 2mV/div is ±4%
Note: Bandwidth reduced to 6MHz when using a 1X probe
Trigger
Trigger type	Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
Trigger level range	±5 divisions from the center of the screen
Trigger mode	Auto, Normal, single
Level	CH1~CH2	±4 divisions from the center of the screen
	EXT(Only With AWG Model)	0~3.3V
Holdoff range	8ns~10s
Trigger level accuracy	CH1~CH2	0.2 div×volts/div within ±4 divisions from the center of the screen
	EXT(Only With AWG Model)	±（Set value× 6%+40mV）
Edge trigger	Slope	Rising edge, falling edge, rising or falling edge
	Signal source	CH1, CH2, EXT(Only With AWG Model)
Pulse width trigger	Polarity	Positive polarity, negative polarity
	Condition(When)	<, >, !=, =
	Signal source	CH1~CH2,
	Pulse width range	8ns ~ 10s
	Accuracy	8ns
Video trigger	Signal standard	NTSC, PAL
	Signal source	CH1~CH2
	Synchronization	Scanning line, line number, odd field, even field, all field
Slope trigger	Slope	rising, falling
	Condition(When)	<, >, !=,  =
	Signal source	CH1 ~ CH2
	Time range	8ns ~ 10s
	Accuracy	8ns
Overtime trigger	Signal source	CH1~CH2，
	Polarity	Positive polarity, negative polarity
	Time range	8ns ~ 10s
	Accuracy	8ns
Window trigger	Signal source	CH1~CH2
Pattern trigger	Pattern	0: low level; 1: high level; X: ignore
	Level（signal source）	CH1~CH2
Interval trigger	Slope	rising, falling
	Condition(When)	<, >,  !=,  =
	Signal source	CH1~CH2
	Time range	8ns ~ 10s
	Accuracy	8ns
Under Amp trigger	Polarity	Positive polarity, negative polarity
	Condition(When)	<, >, !=, =
	Signal source	CH1~CH2
	Time range	8ns ~ 10s
	Accuracy	8ns
UART trigger	Condition(When)	Start, Stop, data, Parity ERR, COM ERR
	Signal source(RX/TX)	CH1~CH2
	Data format	Hex (hexadecimal)
	Data length	1 byte
	Data bit width	5 bit, 6 bit, 7 bit, 8 bit
	Odd-even check	none, odd, even
	Idle level	high, low
	Baud rate (optional)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
	Baud rate(user-defined)	300bit/s~334000bit/s
LIN trigger	Condition(When)	Interval field, synchronization field, ID field, synchronization error, identifier, ID and data
	Signal source	CH1~CH2
	Data format	Hex (hexadecimal)
	Baud rate (optional)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
	Baud rate(user-defined)	300bit/s~334000bit/s
CAN trigger	Condition(When)	Start bit, remote frame ID, data frame ID, frame ID, data frame data, error frame, all errors, ACK Error, overload frame
	Signal source	CH1~CH2
	Data format	Hex (hexadecimal)
	Baud rate (optional)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Baud rate(user-defined)	5kbit/s~1Mbit/s
SPI trigger	Signal source	CH1~CH2
	Data format	Hex (hexadecimal)
	Data bit width	4, 8, 16, 24, 32
IIC trigger	Signal source (SDA/SCL)	CH1~CH2
	Data format	Hex (hexadecimal)
	Data index	0~7
	When(condition)	Start bit, stop bit, No Ack, address, restart, address and data
Measurement
Cursor	Voltage difference between cursors △V
	Time difference between cursors △T
	Reciprocal of △T, in Hertz (1/△T)
Auto measurement	frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, – width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, – duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
					DVM	Data source	CH1, CH2
Measurement type	DC RMS
	AC RMS
	DC
Frequency meter	hardware 6 bits frequency meter
Arbitrary waveform generator
Channel	1
Sample rate	200MSa/s
Vertical resolution	12 bits
Maximum frequency	25 MHz
Standard waveforms	sine, square, ramp,Exp, noise, DC
					Arbitrary waveform	Arb1, Arb2, Arb3, Arb4
Sin	Frequency range	0.1Hz~25MHz
Square/pulse	Frequency range	0.1Hz~10MHz
Triangular wave	Frequency range	0.1Hz~1MHz
Sampling wave	Frequency range	0.1Hz~1MHz
Index	Frequency range	0.1Hz~5MHz
Noise
Arb1	Frequency range	0.1 Hz to 10 MHz
Arb2	Frequency range	0.1 Hz to 10 MHz
Arb3	Frequency range	0.1 Hz to 10 MHz
Arb4	Frequency range	0.1 Hz to 10 MHz
Waveform length	4KSa
Frequency	Accuracy	100 ppm (<10 kHz) 50 ppm (>10 kHz)
	Resolution	0.1 Hz or 4 bits，take the greater one
Amplitude	Output range	10mV~7Vp-p (high impedance)
		5mV~3.5Vp-p (50Ω)
DC offset	Range	±3.5 V, high impedance
		±1.75 V, 50 Ω
	Resolution	100 μV or 3 bits, take the greater one
	Accuracy	2% (1 kHz)
Output impedance	50 Ω
General specifications
Display	Display type	7” diagonal TFT liquid crystal
	Display resolution	800 (horizontal)*480 (vertical) pixels
	Display colour	16 million colours (24 bits true colour)
	Persistence time	minimum, 1 s, 5 s, 10 s, 30 s, infinite
	Display type	dot, vector
	Display brightness	adjustable
	Grid type	adjustable
	Grid brightness	adjustable
Interface	Standard interface	USB Host，USB Device
General specifications	Probe compensator output
	Output voltage, typical	about 2Vpp input ≥1MΩ load
	Frequency, typical	1kHz
	Power supply	100-120VACRMS(±10%), 45Hzto 440Hz, CATⅡ
		120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
	Power consumption	<30W
	Fuse	T, 3.15A, 250V, 5x20mm
	Operating temperature	0~50 °C (32~122 °F)
	Storage temperature	-40~+71 °C (-40~159.8 °F)
	Humidity	≤+104℉(≤+40°C): ≤90% relative humidity
		106℉~122℉ (+41°C ~50°C): ≤60% relative humidity
	Altitude	Operating and nonoperating	3, 000m (10, 000 feet)
	Mechanical shock	Random vibration	0.31 g RMS from 50Hz to 500Hz,
			10 minutes on each axis
		Nonoperating	2.46g RMS from 5Hz to 500Hz,
			10 minutes on each axis
		Operating	50g, 11ms, half-sine wave
	Mechanical	Size	318 x 110 x 150mm (length x width x height)
		Weight	1900g

سوالات متدوال:

پر فروش ترین اسیلوسکوپ بازار ایران کدام مدل می باشد؟

پاسخ: دستگاه اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 بدون تردید به عنوان پر فروش ترین اسیلوکوپ بازار ایران شناخته می شود.

آیا اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 دارای نمونه تقلبی می باشد؟

پاسخ: خیر! این اسیلوسکوپ و تمامی تولیدات برند هانتک دارای نسخه تقلبی نمی باشد. توجه کنید تا با این ترفند ها محصولات هانتک را با قیمتی بالاتر به شما نفروشند!

این اسکوپ ساخت کدام کشور می باشد؟

چین. برند هانتک با اصالت چینی به صورت تخصصی به تولید و عرضه دستگاه های تخصصی اندازه گیری با تنوع و کیفیت بسیار بالایی می پردازد و در بازار ایران به دلیل فروش بالا و رقابت زیاد، قیمت خوبی دارد.

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D10 دارای نمایندگی اصلی از طرف هانتک چین است؟

خیر! وارد کننده ها و شرکت های مختلف ایرانی اقدام که گارانتی کردن محصولات هانتک کرده اند اما هیچ کدام مرجعیت رسمی از HANTEK چین به عنوان نمایندگی برای خدمات پس از فروش به مشتری ندارند.

برای خرید اسیلوسکوپ هانتک مدل HANTEK 2D10 از کدام فروشگاه خرید کنیم؟

فروشگاه عصرتولز با ایجاد امکان و خرید حضوری و غیر حضوری برای مشتریان و سابقه و فروش بالا روی این محصول انتخاب خوبی است. از طرفی عصرتولز با تضمین بهترین قیمت بازار و بسته بندی فوق العاده امن تبدیل به بهترین انتخاب برای خرید شما عزیزان است. توجه بفرمایید که بسته بندی و زمان ارسال فوری برای این دستگاه ها بسیار حائز اهمیت می باشد تا در حمل و نقل دچار آسیب و خرابی نگردد.

چطور برای خرید اسیلوسکوپ های هانتک با قیمت بالا به صورت اینترنتی اعتماد کنم؟

فروشگاه عصرتولز با داشتن اینماد از وزارت صنعت، معدن و تجارت (مركز توسعه تجارت الكترونیكی) و داشتن فروشگاه حضوری و درگاه پرداخت های معتبر همراه با ویدیو های به روز جعبه گشایی و بررسی محصولات اعتماد بالای مشتریان را جلب کرده و با توجه به ثبت نظرات مشتریان حقیقی خیال شمارا بابت اعتماد به خرید غیر حضوری جمع می کند.

فروشگاه عصرتولز پشتیبانی و عدم تست در خرید غیر حضوری را چگونه پوشش می دهد؟

فروشگاه عصرتولز در مورد برخی محصولات با گارانتی یک و خدمات 10 ساله در خدمت شماست. در مورد محصولاتی که دارای گارانتی شرکتی نیستند نیز عصرتولز دستگاه ها را تست و پلمپ با لیبل (مراحل تست این کالا انجام شد) می کند. از طرفی نگرانی در مورد محصولات بدون گارانتی نداشته باشید. دستگاه دارای 7 روز مهلت مرجوعی بدون قید و شرط در صورت حفظ بسته بندی دارد. از طرفی چنین محصولاتی در صورت تست اولیه عموما بدون خرابی کار می کنند.
