اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2C10 که سازنده مدل آن را به‌صورت HANTEK DSO2C10 می‌نویسد، یک اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی دوکاناله با پهنای باند 100MHz، نرخ نمونه‌برداری 1GSa/s در حالت تک‌کانال و 500MSa/s هنگام فعال‌بودن دو کانال است. hantek dso-2c10 در خانواده DSO2000 مدل C قرار دارد و برخلاف DSO2D10 مولد موج داخلی ندارد.

🔎 معرفی hantek dso-2c10

نام انگلیسی کامل: HANTEK DSO2C10 2-Channel 100MHz Digital Storage Oscilloscope, 1GSa/s Single-Channel Sampling, 8Mpts Maximum Memory and 7-inch 800×480 TFT Display.

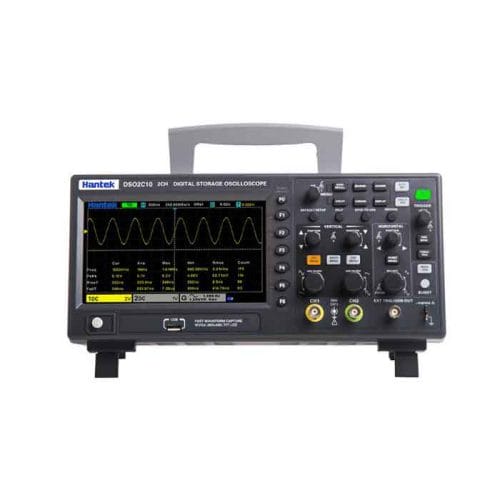

نوشته روی پنل جلویی DSO2C10 است و خط تیره موجود در نام فروشگاهی DSO-2C10 به مدل جداگانه‌ای اشاره نمی‌کند. دو ورودی BNC برای CH1 و CH2، کلید USB Host در جلو، ورودی/خروجی مشترک تریگر خارجی روی شاسی خانواده و کنترل‌های مستقل عمودی و افقی در تصاویر دیده می‌شوند. وجود عبارت GEN OUT روی شاسی مشترک به‌تنهایی به معنای فعال‌بودن مولد در مدل C نیست.

برای تعمیرگاه، آموزش و توسعه مدار، مزیت hantek dso-2c10 ترکیب پهنای باند 100MHz با حافظه عمیق، اندازه‌گیری‌های خودکار و رمزگشایی باس است. ارزش این اعداد زمانی روشن می‌شود که تفاوت نرخ نمونه‌برداری تک‌کانال و دوکانال، طول حافظه هر حالت و محدودیت پروب رعایت شود؛ نوشتن 1GSa/s برای هر دو کانال به‌صورت هم‌زمان دقیق نیست.

⚙️ جدول مشخصات فنی hantek dso-2c10

اعداد 8M و 1GSa/s در hantek dso-2c10 سقف‌های حالت تک‌کانال‌اند. با استفاده هم‌زمان از CH1 و CH2، منابع اکتساب میان دو کانال تقسیم می‌شوند و نرخ به 500MSa/s و حافظه بیشینه به 4Mpts می‌رسد. این رفتار در انتخاب زمان ثبت و جزئیات قابل مشاهده اهمیت دارد، مخصوصاً وقتی یک رخداد طولانی با تفکیک زمانی بالا ذخیره می‌شود.

📈 نمونه‌برداری، حافظه و وضوح عمودی

hantek dso-2c10 چهار حالت اکتساب Normal، Peak Detect، Average و High Resolution دارد. میانگین‌گیری روی 4، 8، 16، 32، 64 یا 128 دریافت تنظیم می‌شود. حالت High Resolution می‌تواند نمایش مؤثر را تا 12bit افزایش دهد، اما مبدل پایه دستگاه 8bit است؛ پس این عبارت نباید با اسیلوسکوپ دارای ADC واقعی 12bit یکسان تعبیر شود.

حافظه قابل انتخاب برای یک کانال 4K، 40K، 400K، 4M و 8M است و در دو کانال سقف 4M دارد. نرخ ثبت معمول سازنده تا 2000 موج بر ثانیه برای هر کانال در حالت Normal و بدون اندازه‌گیری ذکر شده است. فعال‌بودن اندازه‌گیری، رمزگشایی، حافظه عمیق یا پردازش‌های دیگر می‌تواند تجربه عملی را تغییر دهد.

حساسیت 2mV/div تا 10V/div و کوپلینگ DC، AC یا GND، دامنه متنوعی از سیگنال‌ها را پوشش می‌دهند. پهنای باند با پروب 1X طبق دفترچه به 6MHz کاهش می‌یابد؛ برای بررسی سیگنال نزدیک 100MHz باید پروب، ضریب تضعیف، جبران‌سازی و پهنای باند کل زنجیره مناسب باشند.

⚡ ورودی، ایمنی و محدودیت پروب

جدول رسمی hantek dso-2c10 برای ورودی عبارت 300V CAT II و حداکثر 300VRMS با پروب 10X را ذکر می‌کند. این عدد مجوز اتصال مستقیم به هر مدار برق شهر نیست. رده ایمنی خود پروب، نوع اتصال زمین اسیلوسکوپ، فرکانس سیگنال، اضافه‌ولتاژ گذرا و دسته اندازه‌گیری مدار باید هم‌زمان کنترل شوند.

زمین ورودی‌های اسیلوسکوپ رومیزی به ارت حفاظتی متصل است. وصل‌کردن گیره زمین به نقطه‌ای که نسبت به ارت ولتاژ دارد می‌تواند اتصال کوتاه خطرناک ایجاد کند. برای اندازه‌گیری شناور یا ولتاژ بالا باید از پروب دیفرانسیلی و روش ایمنی متناسب استفاده شود؛ جداکردن ارت دستگاه راه‌حل مجاز نیست.

خروجی جبران پروب مقدار معمول حدود 2Vpp در 1kHz دارد و برای تنظیم Compensation پروب به کار می‌رود. پیش از اندازه‌گیری دقیق، دستگاه طبق راهنما حداقل 20 دقیقه روشن باشد و در صورت تغییر دمای محیط بیش از 5°C، Self Cal انجام شود.

🧠 تریگر، رمزگشایی و اندازه‌گیری

فهرست تریگر hantek dso-2c10 شامل Edge، Pulse Width، Video، Slope، Overtime، Window، Pattern، Interval، Under Amp و تریگرهای UART، LIN، CAN، SPI و IIC است. رمزگشایی باس‌های RS232/UART، I2C، SPI، CAN و LIN برای بررسی تبادل داده میان کنترلر و تجهیزات جانبی کاربرد دارد.

دستگاه 32 اندازه‌گیری خودکار همراه آمارهایی مانند بیشینه، کمینه و انحراف معیار ارائه می‌کند. دو مجموعه DVM سه‌رقمی و شمارنده سخت‌افزاری شش‌رقمی نیز در مشخصات خانواده آمده‌اند. عملیات ریاضی جمع، تفریق، ضرب، تقسیم و FFT، حالت X-Y، Pass/Fail و ذخیره تنظیمات، موج، مرجع، CSV و تصویر از دیگر قابلیت‌ها هستند.

رابط فعلی hantek dso-2c10 شامل USB Host و USB Device است و کنترل SCPI نیز پشتیبانی می‌شود. در ویژگی قدیمی صفحه عصرتولز LAN به‌صورت استاندارد نوشته شده، اما جدول و تصویر پشت دستگاه فعلی آن را تأیید نمی‌کنند؛ بنابراین LAN برای این موجودی قطعی نیست و باید روی نمونه تحویلی بررسی شود.

🚫 تصویر سری D و مولد موج؛ متعلق به مدل برادر

یکی از تصاویر قدیمی گالری پنلی از سری D را نشان می‌دهد که کلیدهای WAVE GEN و BURST دارد. این تصویر برادر خانواده است و مشخصه hantek dso-2c10 محسوب نمی‌شود. طبق جدول رسمی، DSO2C10 و DSO2C15 مولد موج ندارند؛ خروجی 25MHz فقط برای DSO2D10 و DSO2D15 ثبت شده است.

رسانه قدیمی حذف نشده تا گالری و سابقه صفحه تغییر نکند، اما کنار آن هشدار روشن قرار گرفته است. هنگام تحویل، نوشته DSO2C10 روی پنل کنترل شود. وجود کلید WAVE GEN، BURST یا مدل با حرف D نشان می‌دهد تصویر یا دستگاه مربوط به نسخه مولددار دیگری است.

نام فایل‌های قدیمی نیز عبارت DPO-2C10 دارد، در حالی که دستگاه و منابع رسمی DSO2C10 را نشان می‌دهند. آدرس رسانه و URL محصول برای جلوگیری از آسیب سئو تغییر نمی‌کنند؛ نام صحیح محصول در متن و مشخصات DSO2C10 است.

📐 اختلاف ابعاد و توان در گرافیک‌های قدیمی

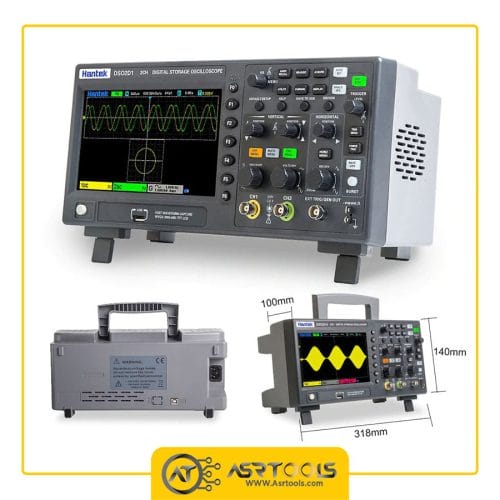

یک گرافیک گالری hantek dso-2c10 عدد 318×140×150mm را نوشته و تصویر دیگری عرض 318mm، ارتفاع 140mm و عمق نمایشی 100mm را نشان می‌دهد. در مقابل، صفحه و دفترچه رسمی فعلی ابعاد 318×110×150mm و وزن 1900g را ثبت می‌کنند. این دو مجموعه متعارض‌اند؛ برای جدول بالا مقدار رسمی فعلی مبنا قرار گرفته و برای نصب در قفسه محدود، اندازه‌گیری نمونه واقعی توصیه می‌شود.

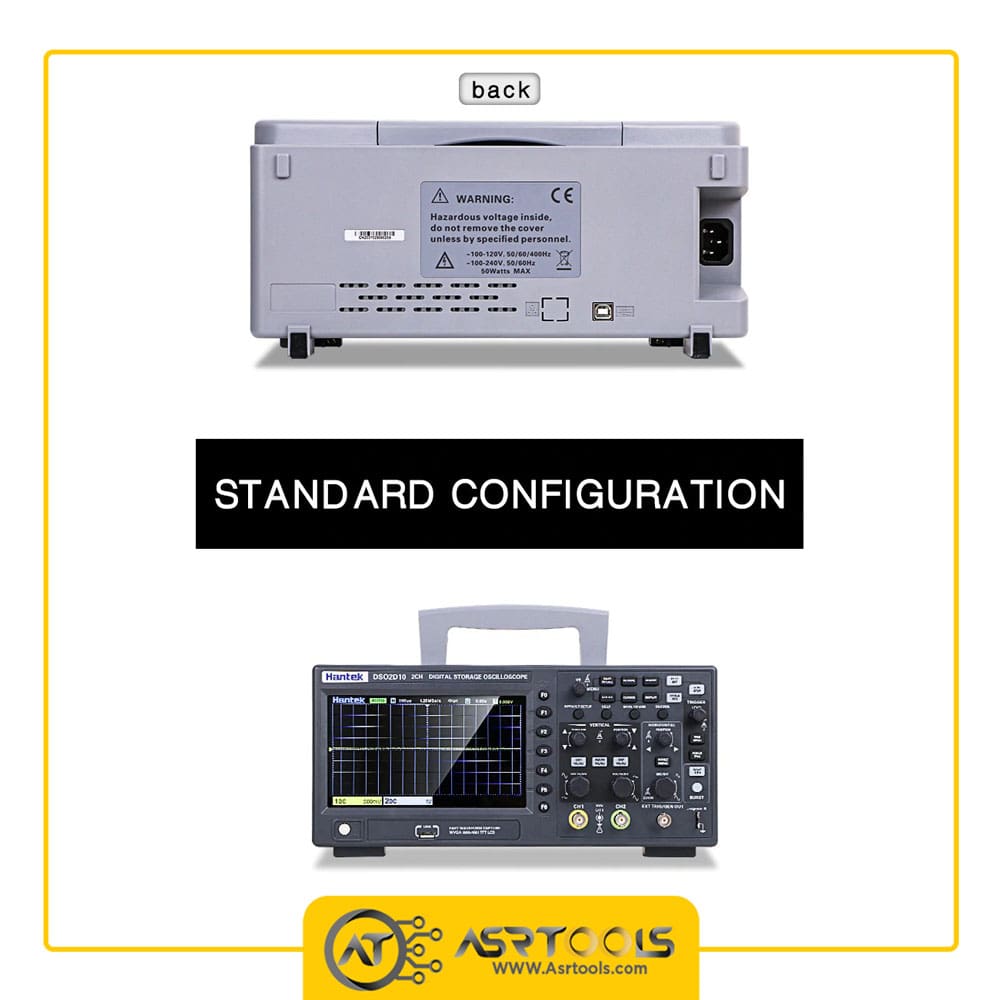

تصویر قدیمی پشت دستگاه روی برچسب 50VA MAX دارد، اما مشخصات فعلی سازنده مصرف کمتر از 30W را اعلام می‌کنند. VA و W واحد یکسانی نیستند و احتمال تفاوت نسل شاسی نیز وجود دارد؛ بنابراین از تبدیل مستقیم یکی به دیگری یا وعده مصرف ثابت پرهیز می‌شود.

برق ورودی رسمی برای بازه 120 تا 240VAC با تلرانس ±10٪، فرکانس 45 تا 66Hz و CAT II ثبت شده است. نسخه 100 تا 120VAC بازه فرکانسی متفاوتی دارد. کابل و دوشاخه باید با شبکه مقصد و ارت حفاظتی سازگار باشند.

🖥️ نمایشگر و طراحی پنل

نمایشگر TFT هفت اینچی hantek dso-2c10 وضوح 800×480 و رنگ 24bit دارد. شدت روشنایی صفحه و شبکه قابل تنظیم است و نمایش به‌صورت نقطه یا بردار انتخاب می‌شود. زمان ماندگاری کمینه، 1، 5، 10، 30 ثانیه یا بی‌نهایت برای مشاهده رفتارهای تکراری قابل تنظیم است.

کنترل‌های عمودی CH1 و CH2 رنگ‌بندی جدا دارند و کلیدهای Menu، Measure، Acquire، Cursor، Display، Save to USB و Decode در سمت راست چیده شده‌اند. پایه‌های جلویی زاویه دید را بالا می‌آورند و دستگیره بالایی جابه‌جایی روی میز را آسان می‌کند؛ حمل باید پس از قطع کابل‌های ورودی و برق انجام شود.

📦 اقلام همراه محصول

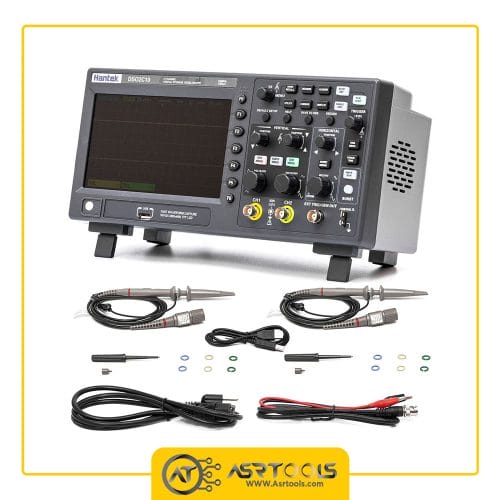

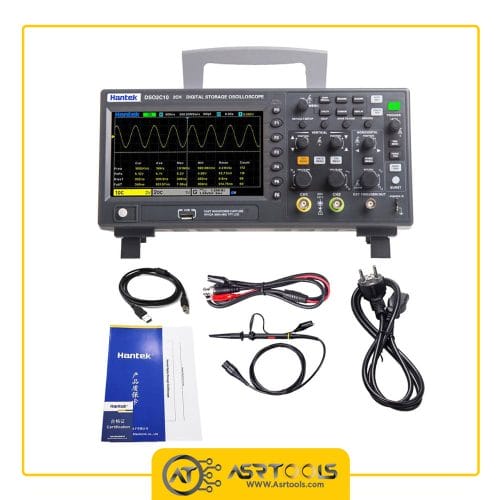

ویژگی ثبت‌شده موجودی hantek dso-2c10 در عصرتولز به پراب اسیلوسکوپ، کابل USB و کابل برق اشاره می‌کند. بااین‌حال، یک تصویر قدیمی دو پراب را نشان می‌دهد و تصویر دیگری فقط یک پراب، کابل برق، USB و یک کابل BNC گیره‌دار دارد؛ بنابراین تعداد پراب و وجود کابل BNC در همه محموله‌ها قطعی نیست.

• دستگاه: یک عدد اسیلوسکوپ HANTEK DSO2C10
• کابل‌های ثبت‌شده: کابل برق و USB
• پراب: در موجودی ثبت شده، اما تعداد آن باید با فاکتور و بسته تحویلی تطبیق داده شود
• مدارک: گرافیک قدیمی برگه و گواهی را نشان می‌دهد؛ نسخه و زبان ممکن است تغییر کند
• اقلام نامطمئن: کابل BNC گیره‌دار، ابزار تنظیم پراب و حلقه‌های رنگی میان تصاویر یکسان نیستند

🆚 مقایسه مدل‌های DSO2000

اگر مولد موج لازم نیست، hantek dso-2c10 مشخصات اسیلوسکوپ 100MHz را بدون بخش AFG ارائه می‌دهد. برای پهنای باند بیشتر C15 و برای مولد داخلی D10 یا D15 بررسی می‌شوند. مقایسه باید علاوه بر عدد پهنای باند، موجودی واقعی، لوازم داخل بسته و نیاز به نمونه‌برداری دوکانال را در نظر بگیرد.

🛒 قیمت و خرید hantek dso-2c10 از عصرتولز

قیمت روز همین صفحه ملاک خرید است. پیش از سفارش، مدل DSO2C10، دو کانال، پهنای باند 100MHz و نبود مولد موج داخلی را کنترل کنید. اگر تصویر پنل D-series یا عدد ابعاد 318×140×150 دیده می‌شود، توضیح تعارض بالا را مبنا قرار دهید و درباره محموله موجود سؤال کنید.

برای مقایسه بیشتر می‌توانید دسته اسیلوسکوپ‌های عصرتولز و شاخه اسیلوسکوپ هانتک را ببینید. پهنای باند، تعداد کانال، حافظه، رمزگشایی، لوازم همراه و خدمات پس از فروش باید کنار هم ارزیابی شوند.

❓ پرسش‌های متداول

آیا HANTEK DSO2C10 مولد موج دارد؟

خیر. hantek dso-2c10 مولد ندارد. یک تصویر گالری متعلق به سری D کلیدهای WAVE GEN و BURST را نشان می‌دهد و برای مدل حاضر ملاک نیست.

نرخ نمونه‌برداری دو کانال چقدر است؟

سقف نرخ 1GSa/s در تک‌کانال و 500MSa/s با دو کانال فعال است. حافظه نیز از سقف 8Mpts تک‌کانال به 4Mpts دوکانال می‌رسد.

وضوح دستگاه 8bit است یا 12bit؟

مبدل پایه 8bit است. حالت پردازشی High Resolution می‌تواند وضوح مؤثر را تا 12bit افزایش دهد و با ADC بومی 12bit یکسان نیست.

LAN به‌صورت استاندارد وجود دارد؟

جدول فعلی سازنده فقط USB Host و USB Device را به‌عنوان رابط استاندارد می‌آورد. LAN در داده قدیمی صفحه آمده ولی برای موجودی حاضر قطعی نیست.

ابعاد دقیق دستگاه چیست؟

مرجع رسمی فعلی hantek dso-2c10 ابعاد 318×110×150mm و وزن 1900g است. گرافیک قدیمی 318×140×150mm با آن تعارض دارد؛ برای فضای نصب محدود نمونه واقعی اندازه‌گیری شود.

چند پراب داخل بسته است؟

تصاویر قدیمی یکسان نیستند؛ یکی دو پراب و دیگری یک پراب نشان می‌دهد. تعداد قطعی باید در محموله و فاکتور خرید تأیید شود.

در جمع‌بندی، hantek dso-2c10 اسیلوسکوپی دوکاناله 100MHz با نرخ 1GSa/s تک‌کانال، حافظه 8Mpts، رمزگشایی پنج خانواده باس و نمایشگر هفت اینچی است. توجه به نرخ و حافظه نصف‌شده در دوکانال، نبود مولد موج و تعارض رسانه‌های قدیمی، انتخاب دقیق‌تری نسبت به اتکا به یک عدد یا تصویر می‌سازد.

✅ مشخصات کوتاه و موردی

• برند و مدل رسمی: HANTEK DSO2C10
• نوع: اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی
• کانال و پهنای باند: 2 کانال، 100MHz
• نمونه‌برداری: 1GSa/s تک‌کانال؛ 500MSa/s دوکانال
• حافظه: 8Mpts تک‌کانال؛ 4Mpts دوکانال
• وضوح: ADC هشت‌بیتی؛ High Resolution تا 12bit
• حساسیت و زمان‌پایه: 2mV/div تا 10V/div؛ 2ns/div تا 100s/div
• رمزگشایی: RS232/UART، I2C، SPI، CAN و LIN
• نمایشگر: TFT هفت اینچ، 800×480
• رابط: USB Host و USB Device
• مولد موج: ندارد
• ابعاد و وزن رسمی: 318×110×150mm؛ 1900g
• مصرف توان رسمی: کمتر از 30W
• اقلام ثبت‌شده: پراب، کابل USB و کابل برق؛ تعداد پراب نیازمند تأیید محموله
