انبر پنس دیتک مدل DTEC ESD-12 سایز 135 میلی متر یک پنس آنتی‌استاتیک مستقیم و نوک‌تیز است؛ تصویر ابعادی اختصاصی DTEC ESD-12 برای آن L برابر 135mm، C برابر 50mm، D برابر 10mm و I برابر 85mm را نشان می‌دهد. dtec esd-12 برای گرفتن کنترل‌شده قطعات کوچک و کارهای دقیق مونتاژ و تعمیر الکترونیک عرضه می‌شود.

🔎 معرفی dtec esd-12

نام انگلیسی کامل: DTEC ESD-12 135mm Straight Fine Point Anti-Static Tweezer with 50mm Tapered Section, 10mm Maximum Body Width, 85mm Parallel Handle Section, 302 Stainless Steel and HRC40–45 Legacy-Series Specification.

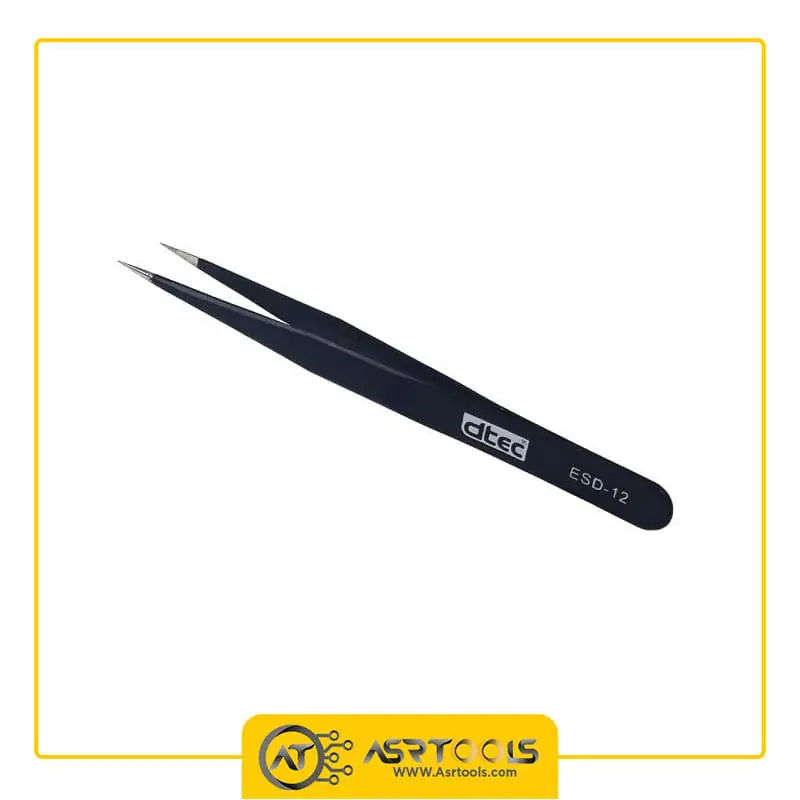

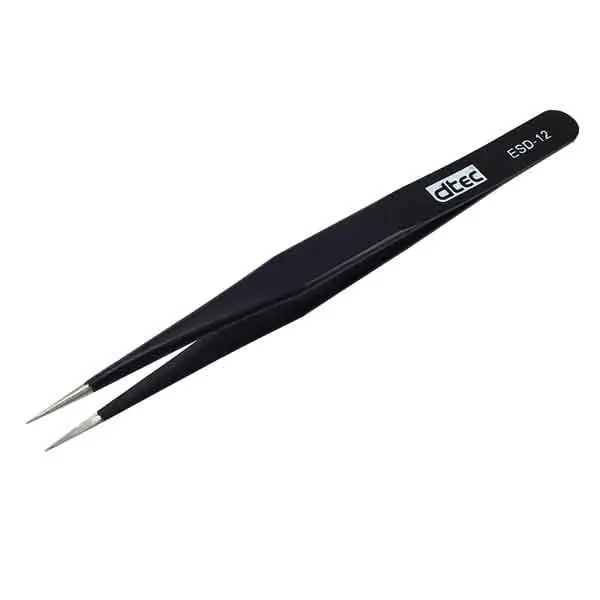

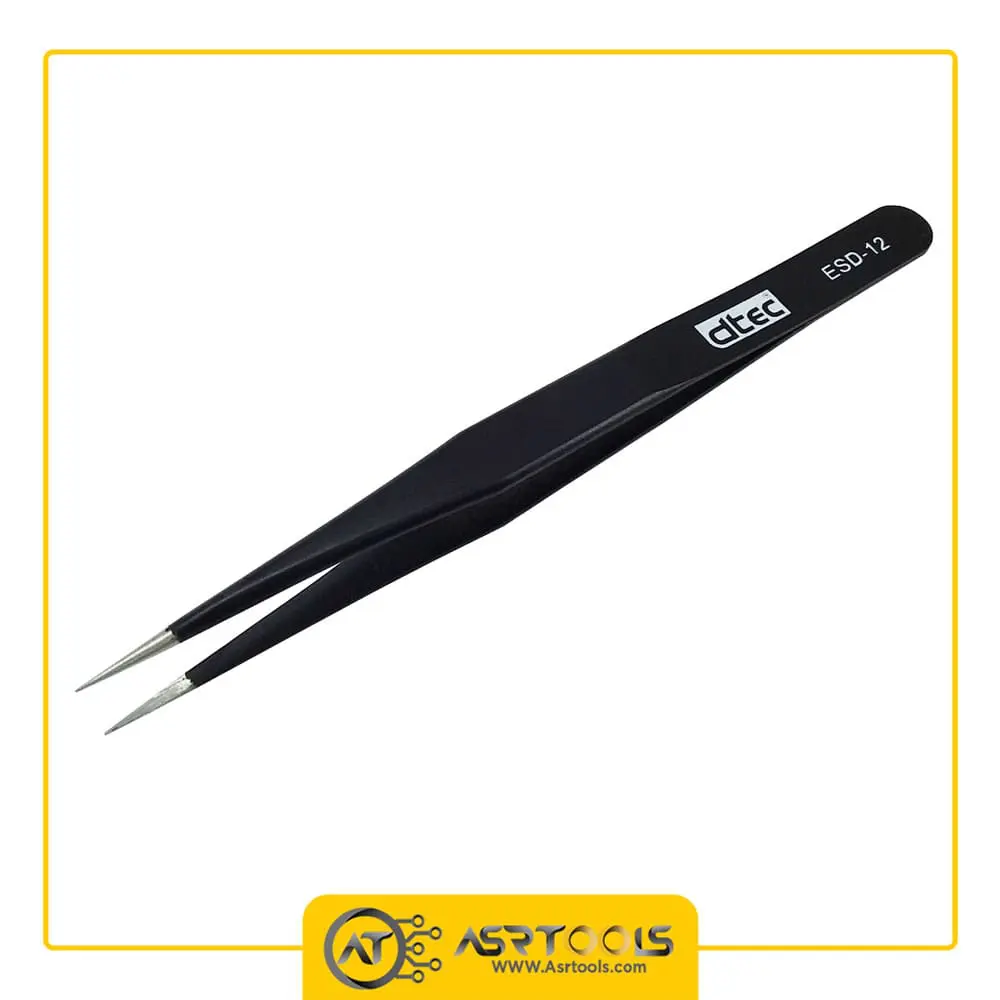

مدل ESD-12 در تصاویر بدنه مشکی پوشش‌دار، دو بازوی مستقیم و دو انتهای فلزی باریک دارد. فرم آن خمیده نیست و برای نزدیک‌شدن از بالا یا امتداد مستقیم به قطعه مناسب است. طول 135 میلی‌متر میان مدل 140 میلی‌متری ESD-11 و نمونه‌های کوتاه‌تر سری قرار می‌گیرد و می‌تواند تعادل مناسبی میان دسترسی و کنترل انگشتان ایجاد کند.

شناسه کامل dtec esd-12 اهمیت دارد، زیرا صفحه جدید VETUS مدل ESD-12F را با طول متفاوت 136 میلی‌متر عرضه می‌کند. پسوند F و اختلاف طول نشان می‌دهند نباید همه اطلاعات مدل جدید را به کالای قدیمی بدون F منتقل کرد. در این صفحه، عکس و نقشه همان محصول عصرتولز مبنا هستند و داده‌های جدید فقط برای روشن‌کردن تفاوت نسل‌ها استفاده می‌شوند.

⚙️ جدول مشخصات فنی dtec esd-12

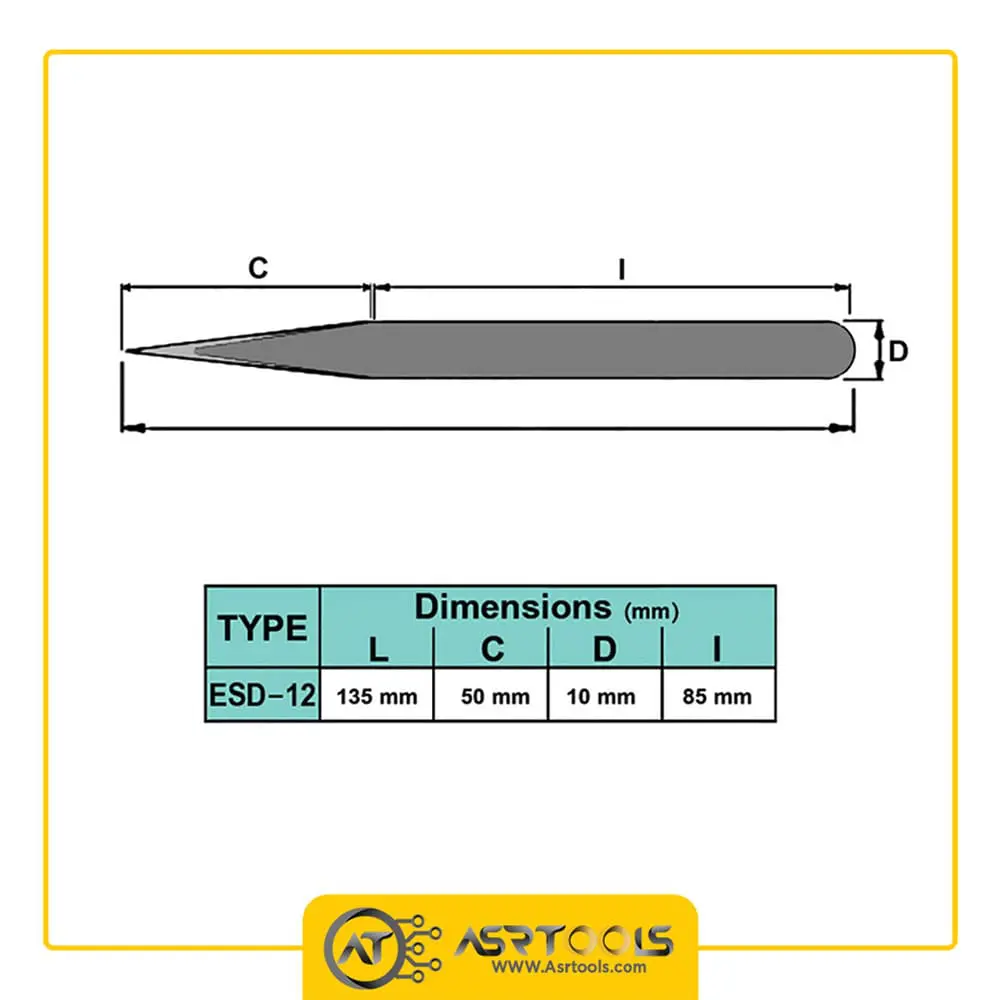

اعداد روی تصویر محصول به‌صورت L، C، D و I نام‌گذاری شده‌اند. L طول کامل، C طول قسمت باریک‌شونده، D عرض بدنه در انتهای پهن و I طول ناحیه تقریباً موازی دسته است. چون C برابر 50 و I برابر 85 میلی‌متر است، جمع آن‌ها با L برابر 135 میلی‌متر سازگار است. این اعداد قطر نوک یا فاصله بازشدن فک‌ها نیستند.

📐 خواندن درست نقشه ابعادی

طول 135mm dtec esd-12 با عنوان محصول، نقشه اختصاصی و جدول کاتالوگ قدیمی همخوان است. مقدار D=10mm بیشترین عرض ترسیم‌شده دسته است و ضخامت ورق یا اندازه رأس را نشان نمی‌دهد. مقدار C=50mm از آغاز باریک‌شدن تا رأس اندازه‌گیری شده و I=85mm بخش عقب بدنه را مشخص می‌کند.

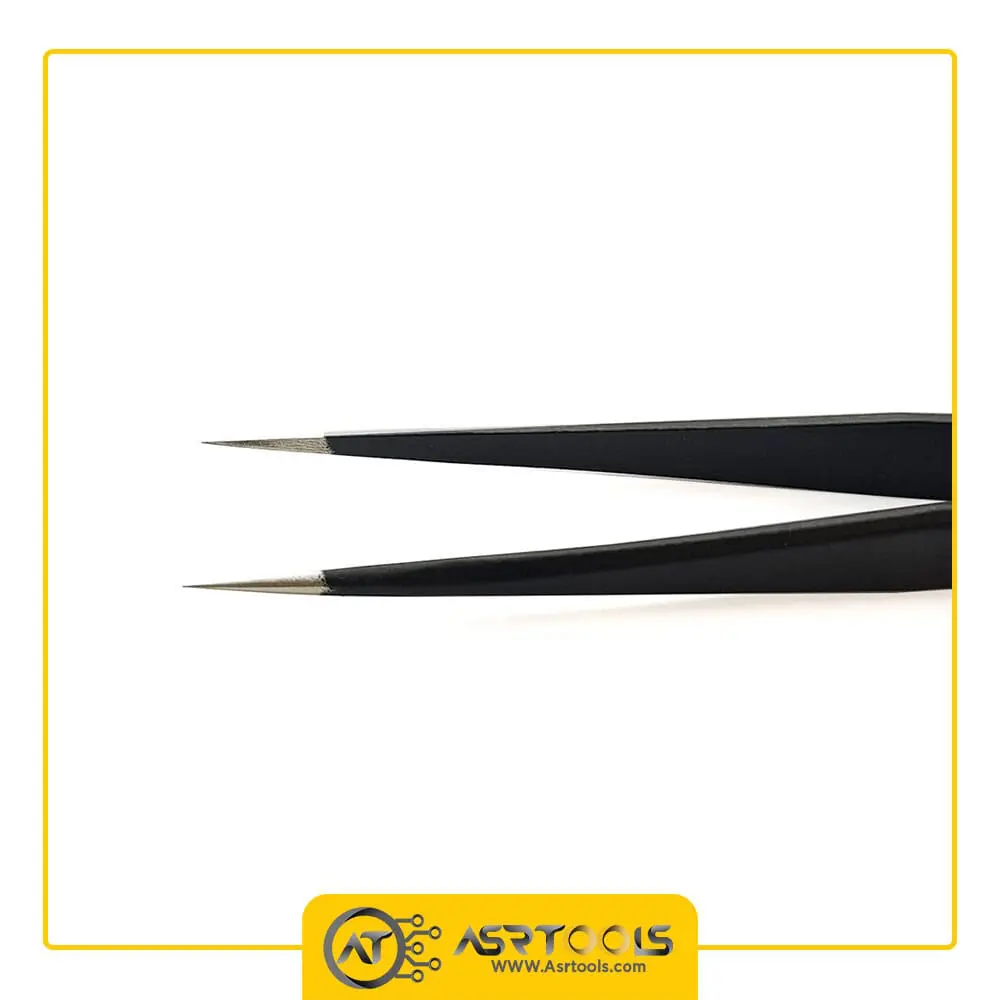

در عکس نزدیک، یکی از سطوح داخلی انتهای پنس پهن‌تر دیده می‌شود، اما پرسپکتیو و بازبودن بازوها می‌تواند ظاهر دو سمت را متفاوت نشان دهد. تصاویر کلی، هر دو نوک را مستقیم و هم‌محور نمایش می‌دهند. اندازه بسیار دقیق رأس یا ضخامت ورق در نقشه درج نشده است؛ بنابراین عددسازی برای نوک، دقت محصول را بیشتر نمی‌کند.

برای کاربردی که محدودیت ابعادی سخت دارد، یک نمونه واقعی باید با کولیس و ابزار مناسب اندازه‌گیری شود. تلرانس تولید و محل دقیق شروع یا پایان اندازه‌گیری می‌تواند اختلاف کوچک ایجاد کند. همچنین طول 136mm مدل جدید ESD-12F نباید جایگزین مقدار 135mm این محصول شود.

🏷️ نوشته‌های واقعی روی پنس و بسته

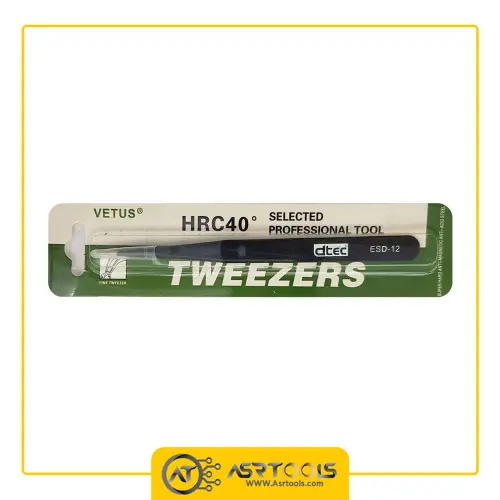

تصویر بسته dtec esd-12 واژه VETUS را در بالا، HRC40° و Selected Professional Tool را در میانه و عبارت‌های dtec و ESD-12 را روی خود پنس نشان می‌دهد. این هم‌نشانی دقیقاً همان چیزی است که در عکس قابل مشاهده است. بدون سند مستقل نمی‌توان درباره رابطه مالکیت، کارخانه یا شیوه برندسازی دو نام نتیجه قطعی گرفت.

روی لبه بسته عبارت‌هایی درباره سختی، غیرمغناطیسی‌بودن و فولاد مقاوم در برابر اسید دیده می‌شود. جدول قدیمی نیز جنس 302، غیرمغناطیسی و HRC40–45 را پشتیبانی می‌کند. بااین‌حال، مقاومت شیمیایی مطلق نیست؛ نوع ماده، غلظت، زمان تماس و سلامت پوشش تعیین‌کننده‌اند و این پنس نباید در هر اسید یا حلالی غوطه‌ور شود.

مشکی‌بودن بدنه و نمایان‌بودن فلز در نوک‌ها از چند زاویه تکرار شده است. پوشش می‌تواند هم گرفتن را راحت‌تر کند و هم بخشی از عملکرد اتلاف بار باشد، ولی عکس ترکیب یا مقاومت دقیق آن را اندازه‌گیری نمی‌کند. هر ادعای عددی درباره ESD باید از سند همان نسل یا آزمون نمونه بیاید.

⚡ تفاوت اطلاعات ESD قدیمی و مدل جدید

کاتالوگ قدیمی سری ESD مقاومت سطحی 10⁸ تا 10¹³ اهم را برای خانواده ذکر می‌کند. صفحه امروزی ESD-12F طول 136mm، فولاد 302 و پوشش پلی‌استر-اپوکسی با مقاومت 10⁶ تا 10⁸ اهم دارد. چون کالای حاضر DTEC ESD-12 با طول 135mm و بدون پسوند F است، عدد مدل جدید برای DTEC قطعی نیست.

این اختلاف می‌تواند ناشی از تغییر پوشش، نسل ساخت، روش آزمون، دما و رطوبت یا بازنگری نام محصول باشد. درج یک بازه واحد و حذف اختلاف، ظاهر ساده‌تری به صفحه می‌دهد اما خریدار حرفه‌ای را گمراه می‌کند. اگر در خط تولید محدوده مقاومت سطحی الزام دارد، همان پنس دریافت‌شده باید با روش مصوب مجموعه اندازه‌گیری شود.

ESD-Safe بودن به معنای حذف کامل خطر الکتریسیته ساکن نیست. پنس باید همراه بند مچ، سطح کار، بسته‌بندی و اتصال زمین استاندارد استفاده شود. همچنین اتصال مستقیم ابزار یا بدن به سیم برق یا زمین نامطمئن خطرناک است؛ پیاده‌سازی ESD باید طبق رویه ایمن کارگاه انجام شود.

🎯 کاربرد نوک مستقیم ESD-12

فرم صاف و تیز dtec esd-12 برای برداشتن مقاومت و خازن SMD، نگه‌داشتن سیم ظریف، قرار دادن قطعه روی پد و مرتب‌سازی قطعات کوچک مناسب است. حرکت نوک در امتداد بدنه برای کاربر قابل پیش‌بینی است و طول 135mm فاصله مناسبی میان دست و ناحیه لحیم ایجاد می‌کند.

در هنگام گرفتن قطعه، تنها فشاری را وارد کنید که مانع افتادن آن شود. فشار زیاد می‌تواند قطعه را پرتاب کند یا نوک‌ها را از هم‌راستا خارج سازد. برای قطعه ظریف، بدنه مقاوم قطعه گرفته شود و از فشردن پایه، لبه حساس یا سطح اپتیکی اجتناب شود.

این پنس برای بریدن سیم، اهرم‌کردن قاب، تراشیدن برد یا نگه‌داشتن قطعه بسیار داغ طراحی نشده است. برای کار در زاویه بسته، مدل خمیده ممکن است دید بهتری بدهد؛ برای نگه‌داشتن قطعه پهن یا برد کوچک، نوک پهن می‌تواند نیرو را روی سطح بزرگ‌تری پخش کند.

🖐️ روش استفاده و کنترل پیش از کار

1. میز، بند مچ و نقطه زمین ESD را طبق دستورالعمل محیط آماده کنید.
2. نوک‌ها را از روبه‌رو ببینید و هم‌راستایی، تمیزی و نبود خم را بررسی کنید.
3. پنس را از بخش پهن و مشکی بگیرید و فشار را آرام افزایش دهید.
4. قطعه را نزدیک رأس و از ناحیه مقاوم آن بردارید.
5. فاصله نوک پنس از هویه یا هیتر داغ را کنترل کنید.
6. پس از کار، آلودگی را با روش سازگار با پوشش پاک کنید و ابزار را جداگانه نگه دارید.

اگر دو نوک در یک نقطه به هم نمی‌رسند، ابزار برای کار بسیار ظریف مناسب نیست تا زمانی که طبق روش حرفه‌ای بررسی شود. خم‌کردن دستی و مکرر می‌تواند تنش نامتقارن ایجاد کند. در محیط دارای کنترل کیفیت، بهتر است هم‌راستایی و مقاومت سطحی در بازه‌های مشخص دوباره سنجیده شوند.

🧼 نگهداری بدون آسیب به پوشش

ذرات فلاکس، چسب یا آلودگی را پیش از سخت‌شدن با ماده‌ای پاک کنید که برای پوشش ابزار مجاز است. صفحه مدل جدید فقط مقاومت در برابر بیشتر اسیدها و قلیاهای رقیق را برای پوشش خودش مطرح می‌کند؛ این جمله مجوز استفاده از حلال قوی یا ماده خورنده روی dtec esd-12 نیست.

از سمباده، تیغ و برس زبر روی بخش مشکی خودداری کنید. خراش عمیق می‌تواند ظاهر، راحتی گرفتن و عملکرد سطح را تغییر دهد. پنس را زیر ابزارهای سنگین نگذارید و اجازه ندهید نوک روی میز سخت ضربه بخورد. پس از افتادن، هم‌راستایی دو رأس دوباره کنترل شود.

اگر پوشش کنده شده یا رویه کاری به مقاومت سطحی مشخص نیاز دارد، چاپ ESD به‌تنهایی کافی نیست. ابزار باید آزمون شود یا از چرخه حساس خارج گردد. عمر کارکرد عدد ثابتی ندارد و به فشار، دفعات استفاده، آلودگی، مواد پاک‌کننده و شیوه نگهداری وابسته است.

📦 اقلام همراه محصول

• محتویات اصلی: یک عدد پنس DTEC ESD-12 سایز 135mm
• بسته‌بندی: بلیستر نشان‌داده‌شده با نوشته‌های VETUS و HRC40
• محافظ نوک: در تصویر بسته وجود دارد و بخشی از بسته‌بندی حمل است؛ اقلام مستقل یا دائمی جداگانه نیست
• اقلامی که همراه نیستند: کیف چندتایی، بند مچ، مت ESD و تستر مقاومت

تصاویر، یک پنس در یک بلیستر را نشان می‌دهند. جزئیات چاپ کارت یا شکل قطعه پلاستیکی نگهدارنده ممکن است میان سری‌های تأمین تغییر کند؛ مدل، فرم و ابعاد ثبت‌شده معیار اصلی کنترل تحویل هستند.

🆚 مقایسه ESD-12 با مدل‌های نزدیک

اگر دسترسی طولی و کنترل مستقیم لازم است، dtec esd-12 انتخاب متعادلی است. ESD-11 پنج میلی‌متر بلندتر است، ESD-10 کوتاه‌تر است و ESD-15 شکل خمیده دارد. تفاوت چند میلی‌متری به‌تنهایی تعیین‌کننده نیست؛ شکل نوک و فضای حرکت دست اهمیت بیشتری دارند.

🛒 قیمت و خرید dtec esd-12 از عصرتولز

قیمت به‌روز در همین صفحه نمایش داده می‌شود. پیش از خرید، شناسه ESD-12، طول 135mm و فرم صاف نوک را با نیاز خود تطبیق دهید. اگر عدد مقاومت سطحی برای استاندارد داخلی مجموعه حیاتی است، نمونه تحویلی را اندازه‌گیری کنید و مقدار مدل جدید ESD-12F را به آن تعمیم ندهید.

برای بررسی گزینه‌های بیشتر، دسته پنس‌های عصرتولز و مجموعه تجهیزات آنتی‌استاتیک قابل مقایسه‌اند. مدل مستقیم برای دسترسی از بالا، مدل خمیده برای زاویه جانبی و نوک پهن برای توزیع فشار روی قطعه بزرگ‌تر مناسب‌تر است.

❓ پرسش‌های متداول

ابعاد DTEC ESD-12 چیست؟

نقشه همین محصول L=135mm، C=50mm، D=10mm و I=85mm را نشان می‌دهد. D عرض بدنه است و قطر نوک نیست.

جنس و سختی پنس چیست؟

جدول قدیمی خانواده، فولاد زنگ‌نزن 302، غیرمغناطیسی و HRC40–45 را ثبت کرده و روی بسته HRC40° دیده می‌شود.

آیا ESD-12 نوک خمیده دارد؟

خیر. تصاویر محصول نوک صاف، مستقیم و تیز را نشان می‌دهند. برای دسترسی زاویه‌دار باید مدل خمیده را بررسی کرد.

چرا مدل جدید ESD-12F طول 136mm دارد؟

پسوند F و صفحه جدید به نسل یا پوشش متفاوت اشاره دارند. محصول حاضر 135mm و بدون F است؛ بنابراین اطلاعات دو مدل یکی فرض نمی‌شوند.

آیا این پنس به‌تنهایی حفاظت کامل ESD ایجاد می‌کند؟

خیر. ابزار اتلاف‌کننده بار باید همراه میز، بند مچ، اتصال زمین و روش کار صحیح استفاده شود و در محیط حساس با تست دوره‌ای کنترل شود.

اقلام داخل بسته چیست؟

یک عدد پنس در بلیستر قرار دارد. قطعه پلاستیکی محافظ دیده‌شده بخشی از بسته‌بندی است و کیف، بند مچ یا تستر همراه محصول نیست.

در جمع‌بندی، dtec esd-12 پنس مستقیم نوک‌تیز 135mm است که نقشه محصول برای آن بخش مخروطی 50mm، عرض بدنه 10mm و دسته موازی 85mm نشان می‌دهد. تفکیک مشخصات مدل قدیمی از ESD-12F جدید و توجه به سامانه کامل ESD، انتخاب و استفاده دقیق‌تری فراهم می‌کند.

✅ مشخصات کوتاه و موردی

• برند و مدل: DTEC ESD-12
• نوع: پنس آنتی‌استاتیک مستقیم نوک‌تیز
• طول L: 135mm
• بخش مخروطی C: 50mm
• عرض بدنه D: 10mm
• بخش موازی I: 85mm
• جنس مرجع: فولاد زنگ‌نزن 302
• سختی مرجع: HRC40–45
• مغناطیس: غیرمغناطیسی در جدول خانواده
• واحد فروش: یک عدد پنس در بلیستر
