سوئیپ فانکشن ژنراتور هانتک مدل HANTEK HDG-6202B یک مولد شکل موج دلخواه و فانکشن ژنراتور رومیزی دوکاناله است؛ ردیف رسمی HDG6202B برای آن خروجی سینوسی تا 200MHz، نرخ نمونه‌برداری 1.25GSa/s، وضوح 16bit و طول موج 64M را ثبت می‌کند. hantek hdg-6202b علاوه بر شکل‌موج‌های استاندارد، Sweep، Burst، مدولاسیون، خروجی دیجیتال 16 کاناله و فرکانس‌متر داخلی دارد و برای توسعه، آموزش و آزمون مدارهای آنالوگ و دیجیتال ساخته شده است.

🔎 معرفی hantek hdg-6202b

نام انگلیسی کامل: HANTEK HDG6202B Dual-Channel 200MHz Arbitrary Waveform and Sweep Function Generator, 1.25GSa/s Sampling Rate, 16-bit Vertical Resolution, 64M Waveform Length and 200MHz Seven-Digit Frequency Counter.

سازنده نام hantek hdg-6202b را در جدول فعلی به‌صورت HDG6202B و بدون خط تیره می‌نویسد، در حالی که نام فروشگاهی HDG-6202B است؛ هر دو به همین مدل 200MHz از سری HDG6000B اشاره دارند. تفاوت اصلی اعضای این خانواده سقف فرکانس خروجی است و اعداد مدل‌های 80، 110 یا 160 مگاهرتزی نباید به نسخه حاضر منتقل شوند.

دو خروجی آنالوگ hantek hdg-6202b روی پنل جلو با شماره‌های 1 و 2 مشخص شده‌اند. کاربر می‌تواند شکل موج‌های استاندارد و Arbitrary را تولید کند، اختلاف فاز و پارامترهای هر کانال را تنظیم کند و برای بررسی پاسخ فرکانسی از Sweep یا برای آزمون رویدادهای گذرا از Burst بهره بگیرد. این امکانات، دستگاه را از ژنراتورهای ساده تک‌کاناله جدا می‌کند.

⚙️ جدول مشخصات فنی hantek hdg-6202b

جدول خانواده برای hantek hdg-6202b به‌طور مشخص دو کانال، 200MHz، 1.25GSa/s، وضوح 16bit و طول 64M را کنار یکدیگر ثبت می‌کند. «64M» طول داده موج Arbitrary است و نباید با حافظه یک اسیلوسکوپ یا سرعت نمونه‌برداری اشتباه گرفته شود. وضوح 16 بیت نیز تعداد سطوح تبدیل دامنه را توصیف می‌کند و به‌تنهایی تضمین‌کننده نویز صفر در مدار واقعی نیست.

📈 محدوده فرکانس برای هر شکل موج

در hantek hdg-6202b عدد 200MHz سقف خروجی سینوسی است، نه سقف یکسان برای همه شکل‌موج‌ها. بازه سینوسی 1µHz تا 200MHz است؛ موج مربعی تا 60MHz، پالس تا 50MHz، مثلثی تا 5MHz و شکل موج دلخواه تا 50MHz می‌رسد. نویز سفید برای مدل 6202B تا 120MHz و خروجی هارمونیک تا 100MHz در جدول رسمی آمده است.

تفکیک تنظیم فرکانس hantek hdg-6202b برابر 1µHz و دقت پایه فرکانس ±2ppm در دمای 18 تا 28 درجه سانتی‌گراد ثبت شده است. این دقت مربوط به شرایط مشخص‌شده سازنده است؛ پایداری کابل، تطبیق بار، گرم‌شدن دستگاه و مرجع زمانی سامانه آزمون همچنان روی نتیجه عملی اثر دارند.

برای موج مربعی hantek hdg-6202b، زمان خیز و افت تیپیک مدل 200MHz کمتر از 8ns در 1Vpp است. Duty Cycle تا 10MHz از 20 تا 80 درصد، بین 10 و 40MHz از 40 تا 60 درصد و بالاتر از 40MHz روی 50 درصد ثابت می‌شود. بنابراین پیش از انتخاب دستگاه باید نوع شکل موج و بازه موردنیاز بررسی شود، نه اینکه فقط عدد 200MHz عنوان مقایسه قرار گیرد.

📐 دامنه خروجی و بار 50 اهم

مقادیر دامنه رسمی با بار 50Ω بیان شده‌اند. تا 20MHz بازه 1mVpp تا 10Vpp است؛ تا 80MHz سقف 5Vpp، تا 110MHz سقف 2.5Vpp، تا 160MHz سقف 1Vpp و در 200MHz سقف 0.5Vpp می‌شود. افت سقف دامنه در فرکانس بالا یک نکته اساسی برای انتخاب hantek hdg-6202b است.

خلاصه بازاریابی hantek hdg-6202b «حداقل دامنه 2mV» را ذکر می‌کند، اما جدول تفصیلی از 1mVpp نام می‌برد؛ این تعارض میان خلاصه و جدول باید با توجه به نسخه Firmware، نوع موج، بار و واحد نمایش بررسی شود. برای آزمون حساس، دامنه موردنیاز روی بار واقعی و در فرکانس هدف کنترل شود و از تبدیل مستقیم Vpp و Vrms بدون درنظرگرفتن شکل موج خودداری گردد.

امپدانس نامی خروجی hantek hdg-6202b برابر 50Ω است. اگر ورودی گیرنده High-Z باشد و ژنراتور برای 50Ω تنظیم شده باشد، ولتاژ مشاهده‌شده می‌تواند با عدد تنظیم‌شده تفاوت داشته باشد. تطبیق صحیح کابل و ترمینیشن هم برای دامنه و هم برای کاهش بازتاب در فرکانس‌های بالا اهمیت دارد.

🧪 Sweep، Burst، مدولاسیون و خروجی دیجیتال

مدهای AM، FM، PM، 2ASK، 2FSK، 2PSK، BPSK و PWM در hantek hdg-6202b دیده می‌شوند. منبع مدولاسیون بسته به مد می‌تواند داخلی، خارجی یا کانال دیگر باشد. در AM، FM و PM فرکانس مدولاسیون داخلی تا 50kHz و در مدهای کلیدزنی دیجیتال تا 1MHz اعلام شده است.

Sweep در hantek hdg-6202b برای موج سینوسی، مربعی، مثلثی، پالس، هارمونیک و Arbitrary به‌جز DC قابل استفاده است و منبع تریگر داخلی، خارجی یا دستی دارد. Burst نیز شمارش پالس از 1 تا 2,000,000,000، فاز شروع و پایان 0 تا 360 درجه و ورودی Gate خارجی را پشتیبانی می‌کند. این مقادیر دامنه عملکرد نرم‌افزار را نشان می‌دهند؛ کیفیت آزمون همچنان به کابل، بار و تنظیم صحیح تریگر وابسته است.

کانکتور Data Generator Output در hantek hdg-6202b برای خروجی دیجیتال 16 کاناله روی پنل جلو دیده می‌شود. این خروجی با دو کانال BNC آنالوگ یکسان نیست و برای استفاده عملی به کابل یا رابط مناسب همان خروجی نیاز دارد. در متن خرید نباید وجود کابل دیجیتال اختصاصی را بدون مشاهده بسته تحویلی قطعی فرض کرد.

🔢 فرکانس‌متر داخلی؛ 200MHz یا 2.7GHz؟

جدول فعلی سازنده، فرکانس‌متر استاندارد را 200MHz و هفت‌رقمی معرفی می‌کند و اندازه‌گیری فرکانس، پریود، پهنای پالس مثبت و منفی و Duty Cycle را پوشش می‌دهد. بازه 1µHz تا 200MHz، Gate Time از 10ms تا 16s و ورودی TTL نیز برای همین شمارنده آمده است.

در ویژگی‌های قدیمی فروشگاه عدد 2.7GHz دیده می‌شود، اما صفحه رسمی فعلی فقط از امکان فرکانس‌متر قوی‌تر به‌صورت اختیاری نام می‌برد و 2.7GHz را به‌عنوان قابلیت استاندارد دستگاه تأیید نمی‌کند. تا وقتی ماژول اختیاری و کد سفارش آن روی نمونه تحویلی ثابت نشده، مشخصه قابل اتکا همان 200MHz است.

ورودی Counter از خروجی‌های CH1 و CH2 جداست. حداکثر ورودی و حساسیت با فرکانس تغییر می‌کند؛ اتصال مستقیم سیگنال ناشناخته یا پرانرژی بدون بررسی محدوده ورودی ممکن است به بخش شمارنده آسیب بزند. برای سیگنال RF از کابل، تضعیف و تطبیق مناسب استفاده شود.

🖥️ نمایشگر، رابط‌ها و مشخصات ظاهری

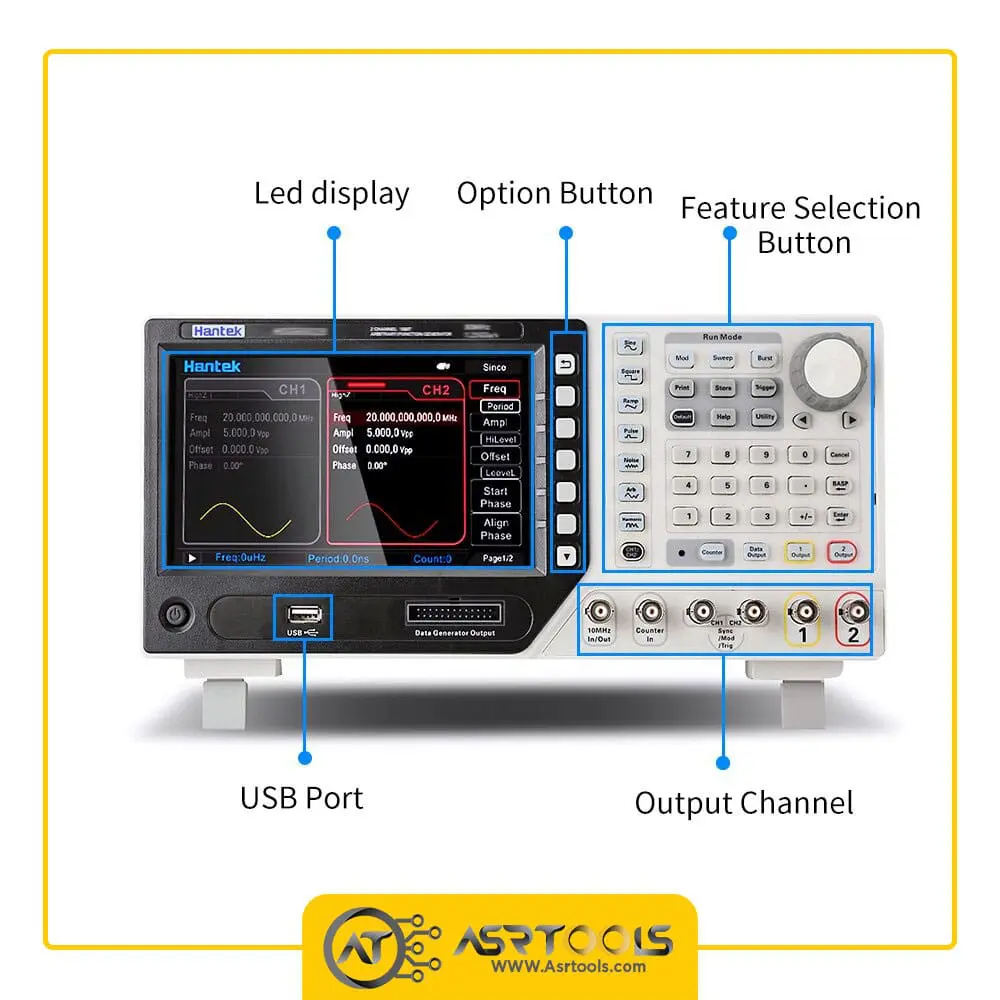

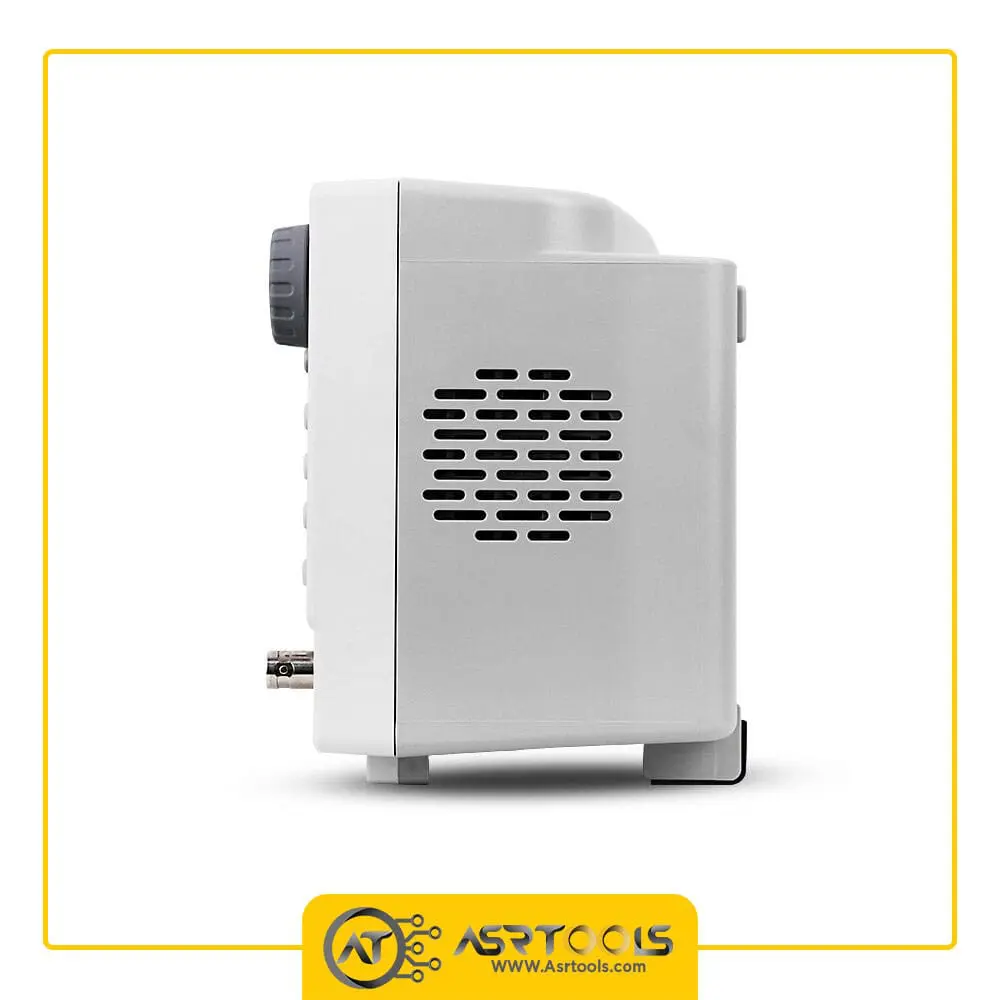

بدنه رومیزی hantek hdg-6202b خاکستری و مشکی است و دو پایه جلویی تاشو، انکودر بزرگ، صفحه‌کلید عددی و کلیدهای مستقیم انتخاب موج دارد. نمایشگر TFT رنگی 7 اینچ با وضوح 800×640، دو کانال و منوهای پارامتری را هم‌زمان نشان می‌دهد. دریچه‌های جانبی برای جریان هوا هستند و نباید هنگام کار پوشانده شوند.

در hantek hdg-6202b، USB Host برای حافظه USB و USB Device برای ارتباط رایانه استاندارد هستند و RS232 به‌صورت اختیاری ذکر شده است. LAN، Wi‑Fi و پنل لمسی در جدول رابط‌ها به سری C مربوط‌اند؛ وجود آن‌ها برای مدل B حاضر نباید از روی عکس یا توضیح یک عضو دیگر خانواده فرض شود.

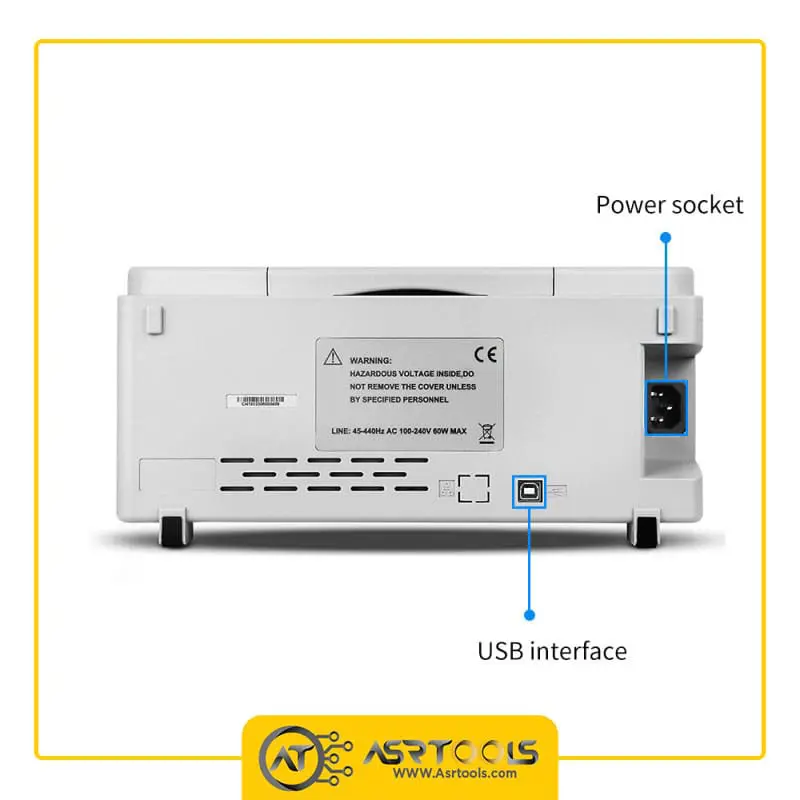

تصویر پشت محصول ورودی برق و USB Device را نشان می‌دهد. روی برچسب همان تصویر عبارت 60W MAX دیده می‌شود، در حالی که مشخصات فعلی سازنده مصرف کمتر از 50W را اعلام می‌کند. این دو عدد الزاماً هم‌معنا نیستند: برچسب می‌تواند حد نامی ورودی شاسی باشد و عدد کمتر از 50W مصرف عملی اعلام‌شده؛ برای ایمنی، نوشته روی دستگاه تحویلی اولویت دارد.

🖼️ نکته مهم درباره تصاویر گالری

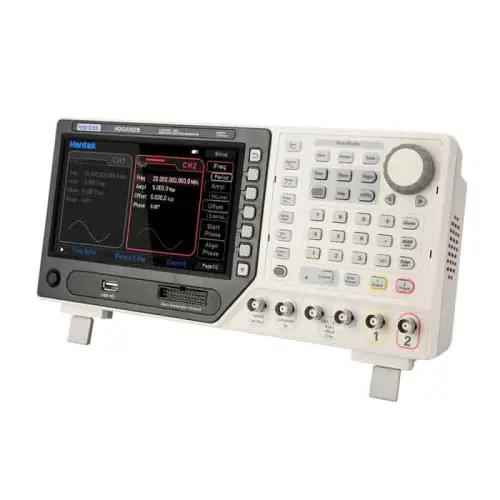

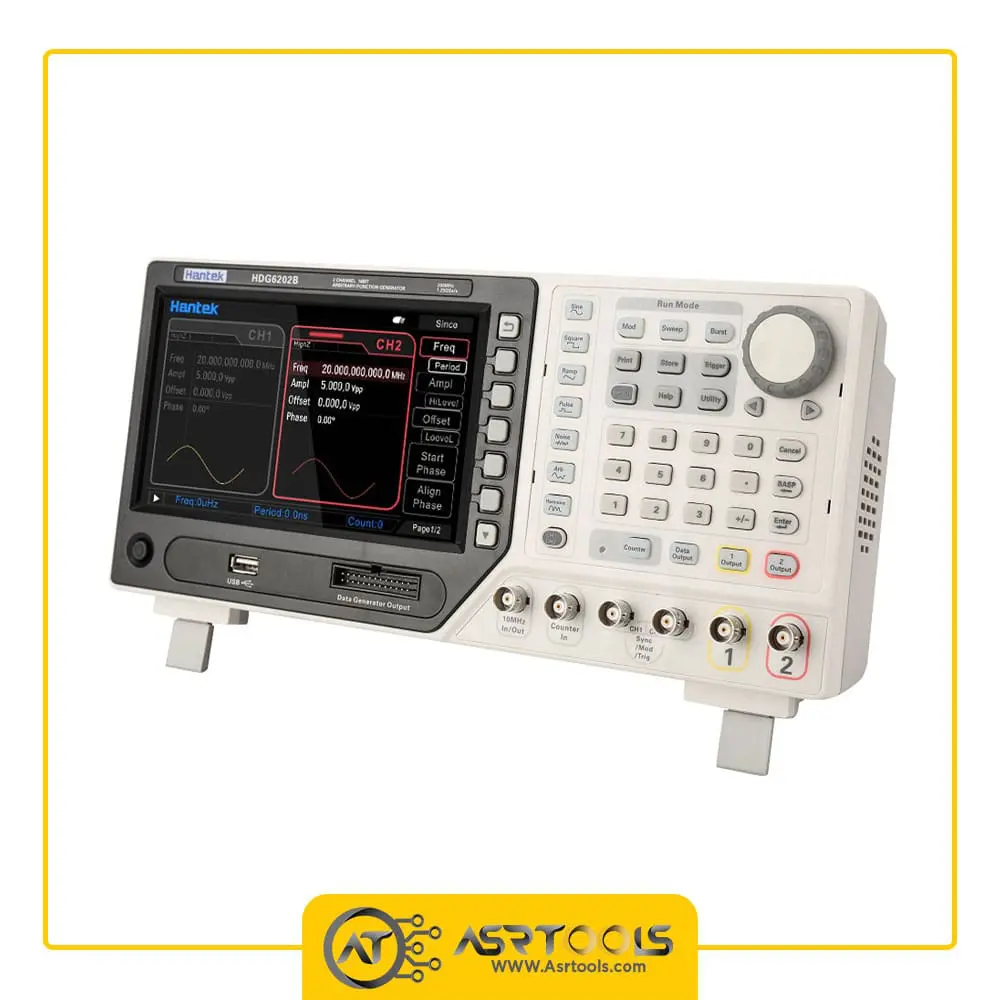

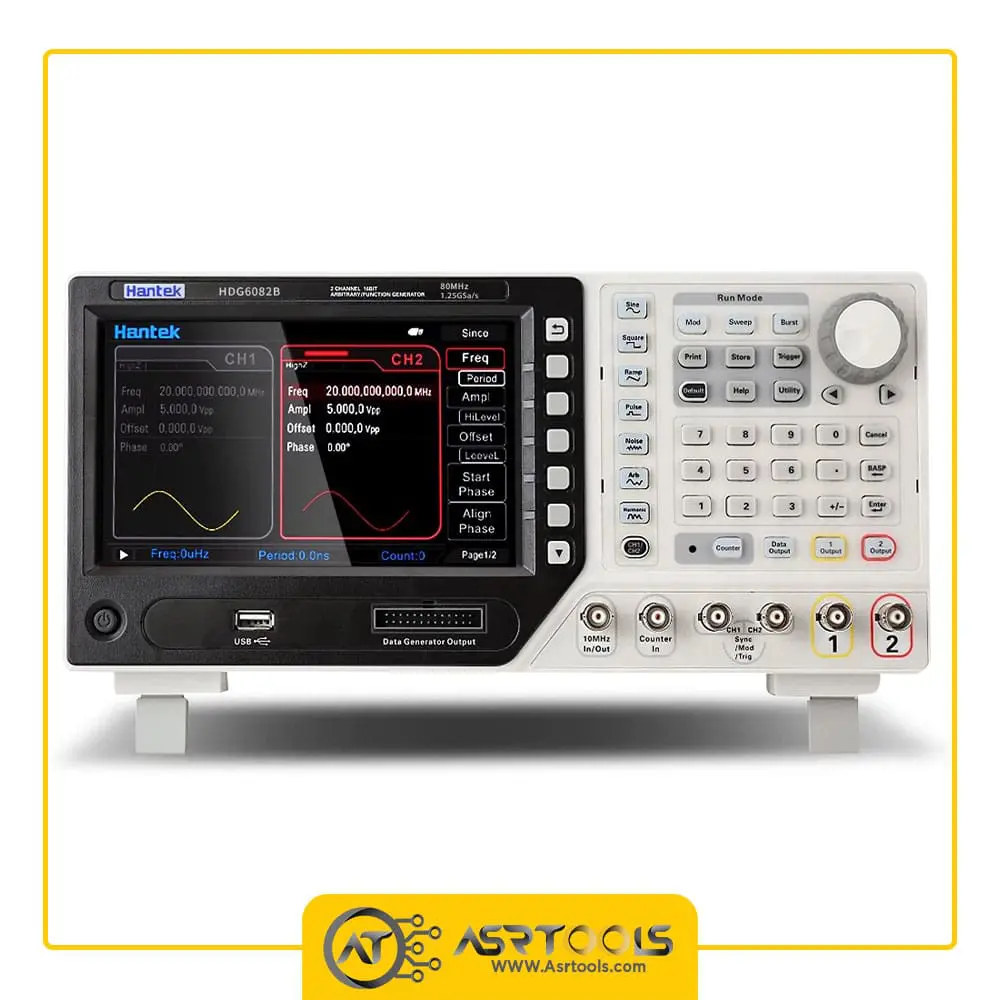

تصویر اصلی و نمای مورب، نوشته HDG6202B و 200MHz را روی نوار بالای پنل نشان می‌دهند و با محصول حاضر تطبیق دارند. یک تصویر قدیمی گالری اما روی همان نوار HDG6082B و 80MHz را نمایش می‌دهد؛ آن تصویر مدل برادر 80MHz از همان خانواده است و مشخصه HDG6202B نیست. تصویر برای شناخت چیدمان خانواده حفظ شده، اما اعداد روی آن نباید مبنای سفارش این کالا قرار گیرند.

در تحویل، سه نشانه باید هم‌زمان بررسی شوند: مدل HDG6202B روی پنل، عبارت 200MHz و تعداد دو خروجی آنالوگ. شباهت شاسی اعضای HDG6000B زیاد است و فقط ظاهر مشترک برای تشخیص نسخه کافی نیست. این کنترل ساده جلوی اشتباه میان 6082B، 6112B، 6162B و 6202B را می‌گیرد.

📦 اقلام همراه محصول

• دستگاه اصلی: یک عدد HANTEK HDG6202B
• کابل سیگنال: کابل BNC؛ منابع بسته استاندارد معمولاً دو کابل BNC به BNC را نشان می‌دهند
• کابل ارتباطی: کابل USB برای اتصال به رایانه
• برق: کابل برق متناسب با بسته تحویلی
• راهنما و نرم‌افزار: دفترچه و دسترسی به نرم‌افزار؛ ممکن است به‌صورت فایل یا رسانه ارائه شود
• کنترل پیش از ارسال: تعداد کابل‌های BNC و نوع دوشاخه با پارت موجود تأیید شود

ویژگی قدیمی عصرتولز «پراب فانکشن، کابل ارتباطی و نرم‌افزار و دفترچه» را ثبت کرده است، اما شکل ارائه نرم‌افزار و تعداد دقیق کابل‌ها می‌تواند میان محموله‌ها تفاوت داشته باشد. به همین دلیل فهرست روی جعبه یا تأیید انبار برای اقلام نهایی ملاک است.

🆚 مقایسه با مدل‌های نزدیک

اگر پروژه به 200MHz سینوسی، موج مربعی 60MHz یا دامنه زمانی بالاتر نیاز ندارد، نسخه کم‌فرکانس‌تر می‌تواند اقتصادی‌تر باشد. برای دیدن خانواده محصول می‌توانید صفحه فانکشن ژنراتورهای عصرتولز را مرور کنید. برای مقایسه با گزینه‌ای دوکاناله و ساده‌تر نیز فانکشن ژنراتور VICTOR 2040H در سایت موجود است.

🛒 قیمت و خرید hantek hdg-6202b از عصرتولز

قیمت hantek hdg-6202b در همین صفحه بر اساس موجودی و شرایط تأمین نمایش داده می‌شود. پیش از خرید، سقف فرکانس لازم برای هر شکل موج، دامنه موردنیاز روی بار 50Ω، نیاز به خروجی دیجیتال و رابط‌های ارتباطی بررسی شود. اگر شمارنده بالاتر از 200MHz یا رابط شبکه لازم است، وجود آپشن یا انتخاب سری مناسب باید پیش از ثبت سفارش تأیید گردد.

برای خرید سازمانی، تطبیق مدل روی پنل و جعبه، اقلام همراه و شرایط گارانتی در پیش‌فاکتور اهمیت دارد. عصرتولز عنوان و لینک فعلی محصول را ثابت نگه می‌دارد و اطلاعات فنی این صفحه بر مبنای ردیف دقیق HDG6202B و تعارض‌های قابل مشاهده گالری توضیح داده شده است.

❓ سوالات متداول

آیا خروجی 200MHz برای همه شکل‌موج‌هاست؟

خیر. 200MHz به موج سینوسی مربوط است. سقف مربعی 60MHz، پالس 50MHz، مثلثی 5MHz و Arbitrary برابر 50MHz است.

فرکانس‌متر داخلی تا چه مقداری اندازه می‌گیرد؟

مشخصه استاندارد فعلی 200MHz با نمایش هفت‌رقمی است. عدد 2.7GHz در اطلاعات قدیمی بدون اثبات ماژول اختیاری، مشخصه قطعی نمونه حاضر نیست.

آیا این مدل LAN یا Wi‑Fi دارد؟

برای سری B رابط‌های استاندارد USB Host و USB Device هستند و RS232 اختیاری است. رابط شبکه و امکانات مرتبط در جدول سازنده برای سری C آمده‌اند.

آیا هر دو کانال تا 200MHz کار می‌کنند؟

ردیف رسمی مدل دو کانال و سقف سینوسی 200MHz را ثبت می‌کند. دامنه خروجی با افزایش فرکانس کاهش می‌یابد و در 200MHz حداکثر جدول 0.5Vpp روی 50Ω است.

چرا یک عکس عدد 80MHz را نشان می‌دهد؟

آن عکس مربوط به HDG6082B، عضو هم‌شاسی خانواده است. معیار مدل حاضر نوشته HDG6202B و 200MHz روی پنل و جعبه تحویلی است.

✅ مشخصات کوتاه و موردی

• برند و مدل رسمی: HANTEK HDG6202B
• نوع: فانکشن ژنراتور و مولد موج Arbitrary دوکاناله
• خروجی سینوسی: 1µHz تا 200MHz
• مربعی، پالس و مثلثی: تا 60MHz، 50MHz و 5MHz
• موج دلخواه: تا 50MHz، طول 64M
• نرخ و وضوح: 1.25GSa/s و 16bit
• خروجی دیجیتال: 16 کانال
• مدولاسیون: AM، FM، PM، 2ASK، 2FSK، 2PSK، BPSK و PWM
• فرکانس‌متر استاندارد: 200MHz، هفت‌رقمی
• نمایشگر: TFT رنگی 7 اینچ، 800×640
• رابط نسخه B: USB Host و USB Device؛ RS232 اختیاری
• ابعاد و وزن: 318×110×150mm؛ 3kg
• برق و مصرف: 100–240V، 45–440Hz؛ کمتر از 50W
• هشدار رسانه: تصویر HDG6082B مشخصه مدل حاضر نیست
