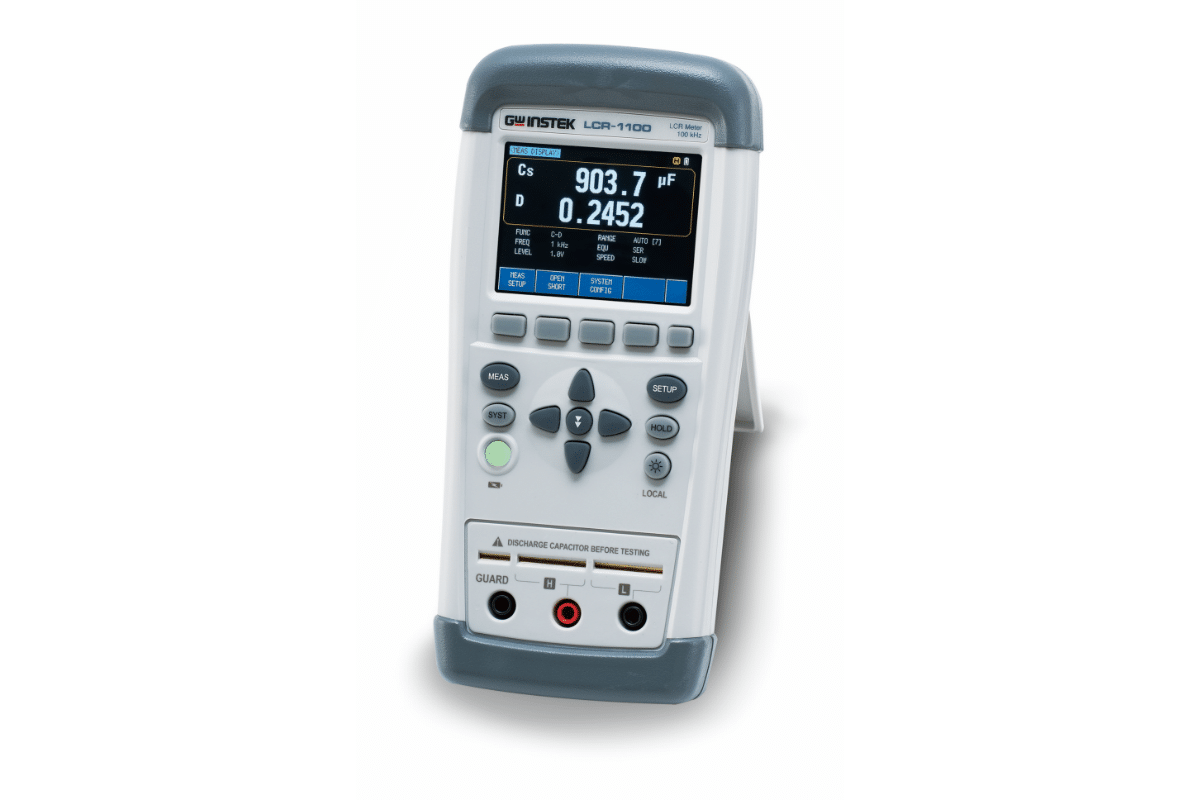

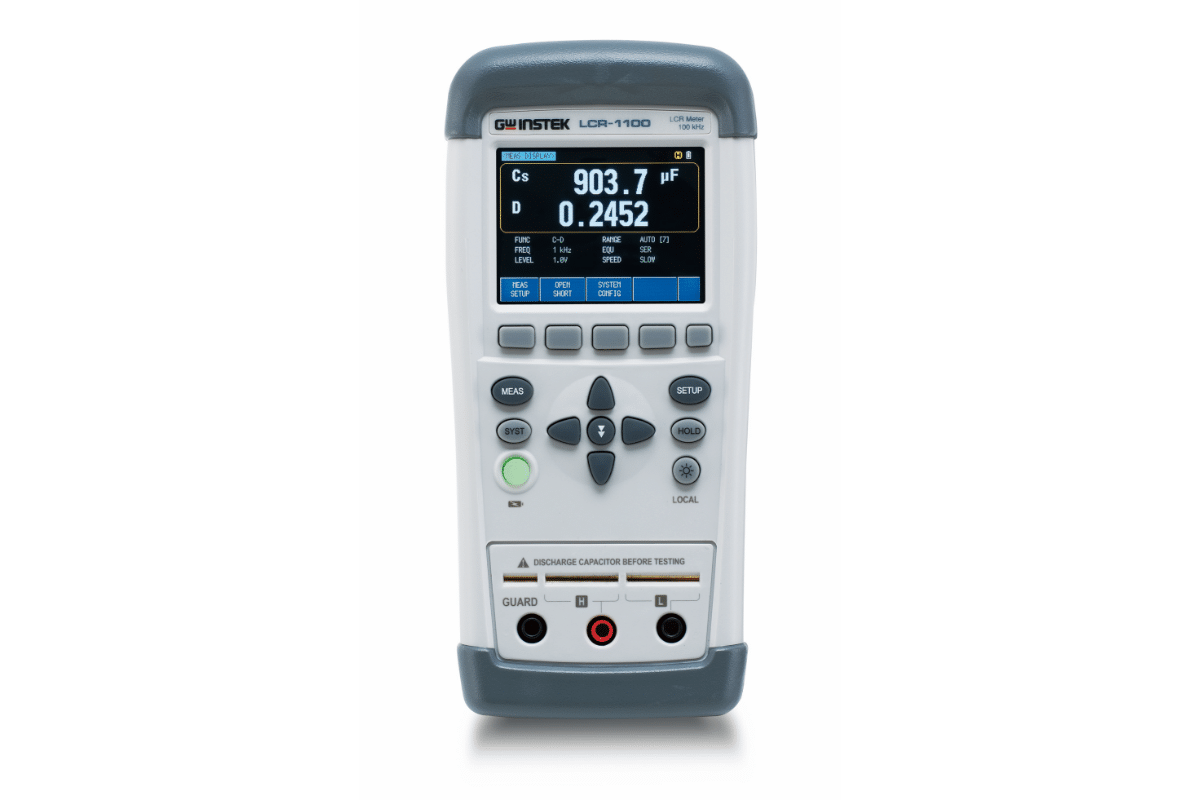

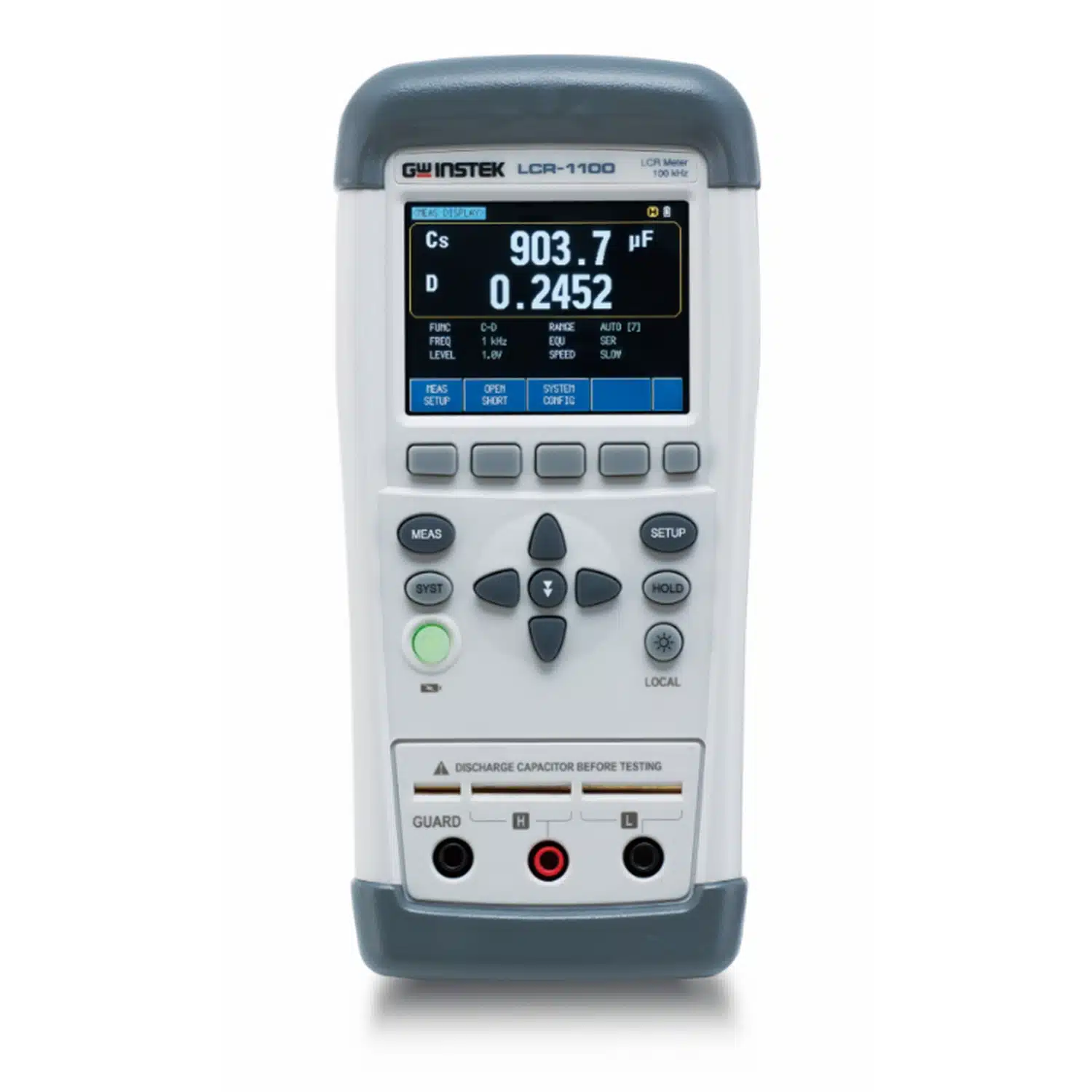

📟 ال سی آر متر گودویل مدل GW Instek LCR-1100

ال سی آر متر گودویل مدل GW Instek LCR-1100 یک LCR متر دستی حرفه‌ای با دقت پایه ۰.۲٪، نمایشگر رنگی ۲.۸ اینچ لمسی و ۵۰,۰۰۰ کانت برای سطر اصلی و فرعی است. این مدل با فرکانس تست تا ۱۰۰ کیلوهرتز، سطح تست AC (0.3/0.7/1Vrms) + DC (±1V)، ۱۵ ترکیب اندازه‌گیری و حالت Auto‑LCZ، سنجش دقیق L, C, R, Z, ESR, Q, D, θ را در مدار معادل سری/موازی انجام می‌دهد. English: GW Instek LCR‑1100 Handheld LCR Meter — 0.2% basic accuracy, 2.8″ TFT touch LCD, 50,000 counts, test frequencies up to 100 kHz, AC 0.3/0.7/1 Vrms + DC ±1 V, Auto‑LCZ, USB HID/VCOM.

ال سی آر متر گودویل مدل GW Instek LCR-1100

✨ چرا ال سی آر متر گودویل مدل GW Instek LCR-1100؟

• دقیق و خوانا: ۰.۲٪ دقت پایه، دو سطر نمایش ۵۰,۰۰۰ کانتی و صفحه TFT تاچ برای کار سریع.

• انعطاف در فرکانس تست: 50/100/120Hz و 1k/2k/10k/50k/100kHz؛ مناسب از خازن‌های الکترولیتی تا قطعات فرکانس‌بالا.

• حالت‌های اندازه‌گیری کامل: اندازه‌گیری L/C/R و کمیت‌های مشتق مثل ESR, Q, D, θ با مدار Series/Parallel.

• سرعت کاری انتخابی: Fast (۱۰ قرائت/ثانیه) یا Slow (۲.۵ قرائت/ثانیه).

• اتصال به رایانه: USB‑HID / USB‑VCOM با نرم‌افزار ثبت داده و سازگاری دستورات کنترلی.

• اندازه‌گیری کلوین ۲/۵ سیمه + GUARD برای حداقل‌کردن خطاهای تماس و نشتی.

🧱 طراحی و ارگونومی

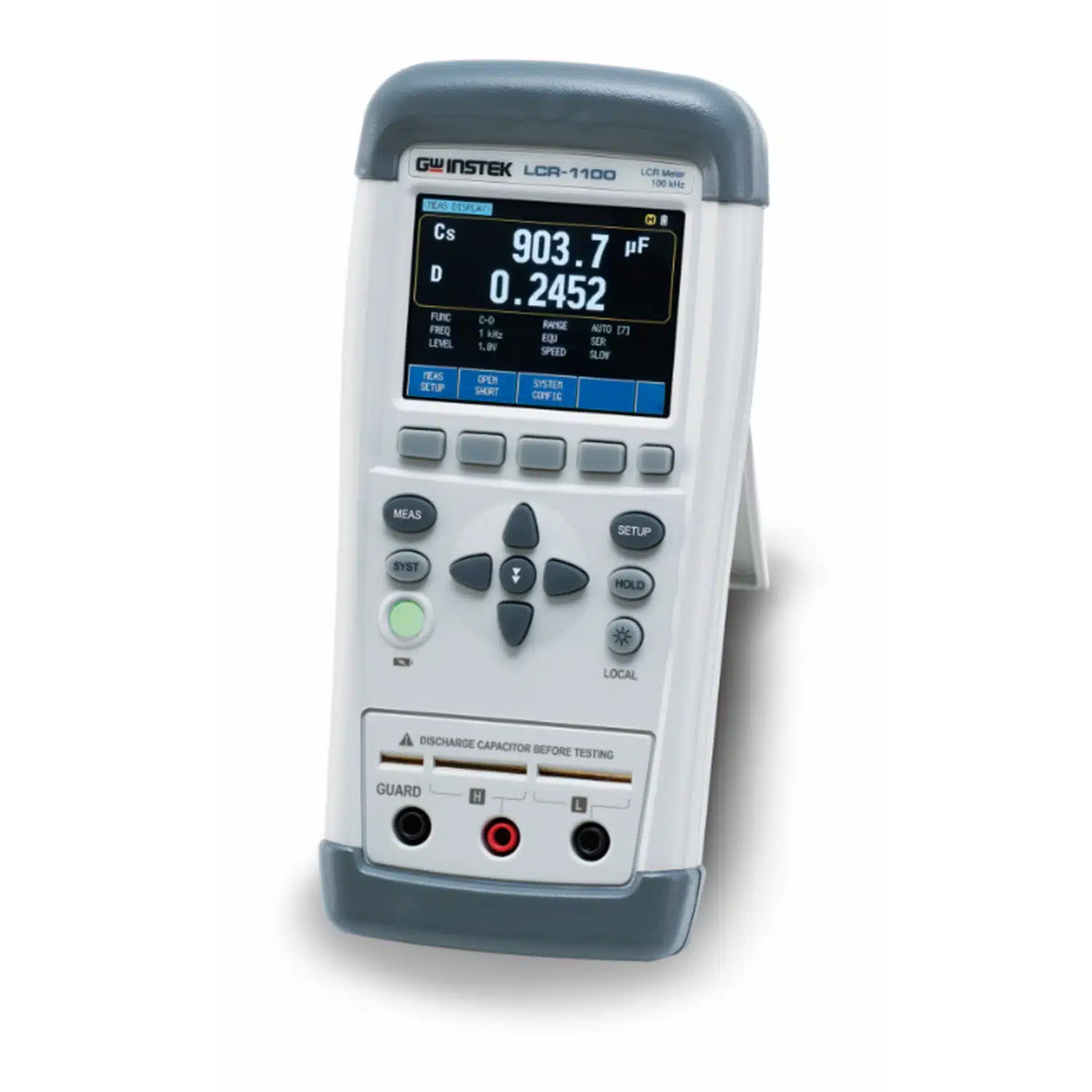

بدنه‌ی دستی با پایه‌ی ایستاده، کلیدهای میانبر MEAS/SETUP/HOLD و کلیدهای جهت‌دار، تجربه‌ای سریع و دقیق فراهم می‌کند. قاب مقاوم، وزن حدود ۳۸۰ گرم و ابعاد ۹۰×۱۹۵×۴۱ میلی‌متر حمل روزانه را راحت می‌سازد. باتری لیتیومی ۷.۴ ولت قابل‌شارژ دوام کاری مناسبی می‌دهد و نور پس‌زمینه صفحه برای محیط‌های کم‌نور تعبیه شده است.

🔧 مشخصات فنی برجسته

• فرکانس‌های تست: 50/100/120Hz/1k/2k/10k/50k/100kHz

• سطح تست: AC 0.3/0.7/1Vrms + DC ±1V

• سرعت اندازه‌گیری: ۱۰/s (سریع) یا ۲.۵/s (آهسته)

• پارامترها: L, C, R, Z, X, θ, Q, D, ESR, Rdc

• مدار معادل: Series / Parallel، با Auto Range و Zero

• دامنه‌های تیپیکال:

  • ظرفیت (C): حدود ۱pF تا ۵۰mF (وابسته به فرکانس)

  • اندوکتانس (L): حدود ۰.۵µH تا ۱۰۰۰H (وابسته به فرکانس)

  • امپدانس/مقاومت: حدود ۰.۰۵Ω تا ۱۰MΩ

• سایر امکانات: Auto‑LCZ (تشخیص خودکار نوع قطعه)، Data Hold، Backlight، Auto Power‑Off

نکته ایمنی: پیش از تست خازن‌ها را کاملاً دشارژ کنید و از اعمال ولتاژ خارجی به ترمینال‌ها خودداری نمایید.

ال سی آر متر گودویل مدل GW Instek LCR-1100

📦 اقلام همراه محصول

• ال سی آر متر گودویل مدل GW Instek LCR‑1100

• کلیپ کلوین، میله اتصال کوتاه

• پنس تست قطعات SMD

• کابل USB نوع A‑C

• باتری لیتیومی قابل‌شارژ

• کیف حمل + راهنمای کاربر / برگه ایمنی

محتویات بسته ممکن است بسته به سری تولید اندکی تفاوت داشته باشد.

🛒 قیمت و خرید از عصرتولز

قیمت ال سی آر متر گودویل مدل GW Instek LCR-1100 با توجه به شرایط بازار متغیر است. برای قیمت روز، مشاوره در انتخاب فرکانس تست و لوازم جانبی و صدور پیش‌فاکتور با پشتیبانی عصرتولز تماس بگیرید. ارسال سریع و تضمین اصالت کالا در اختیار شماست.

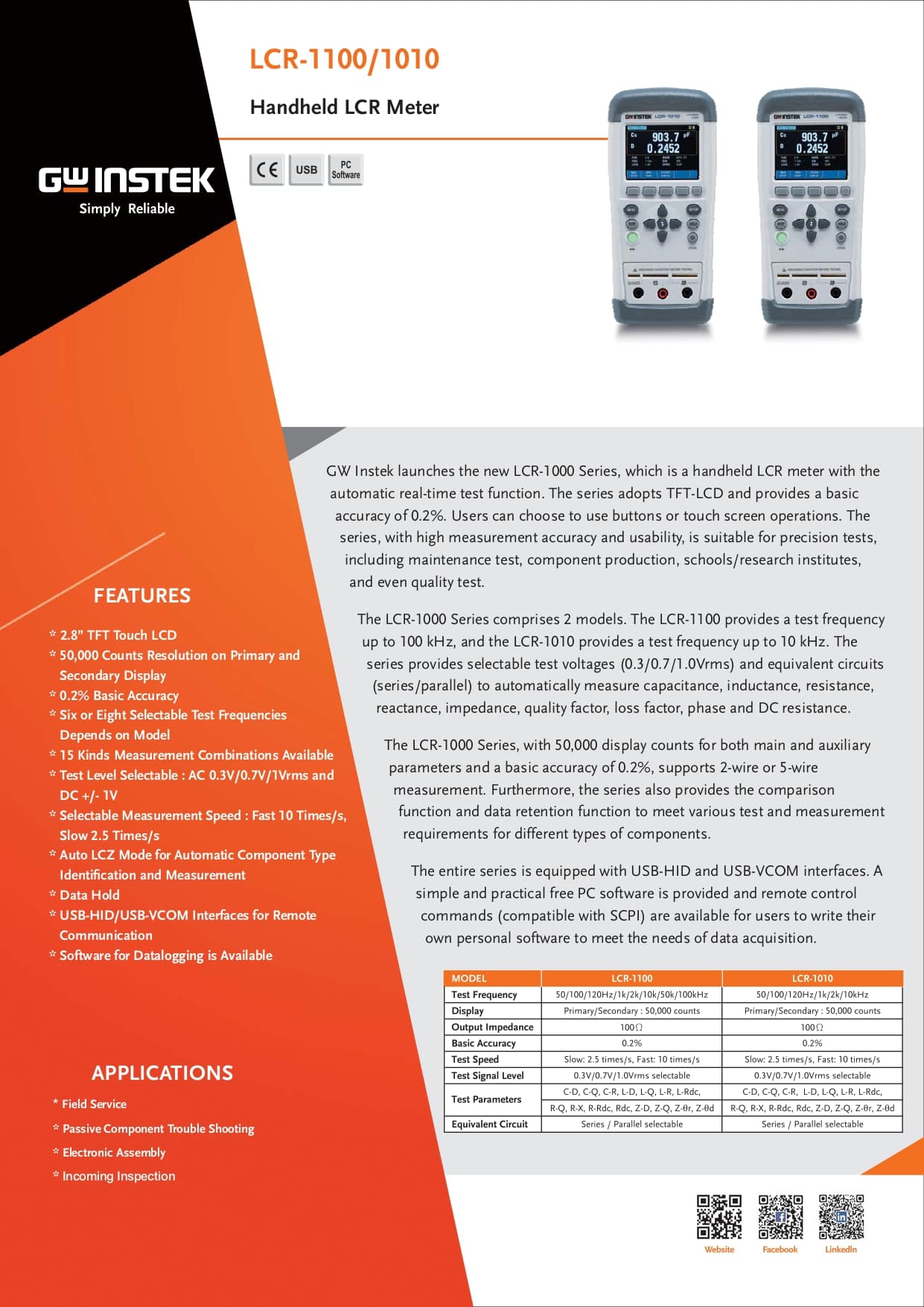

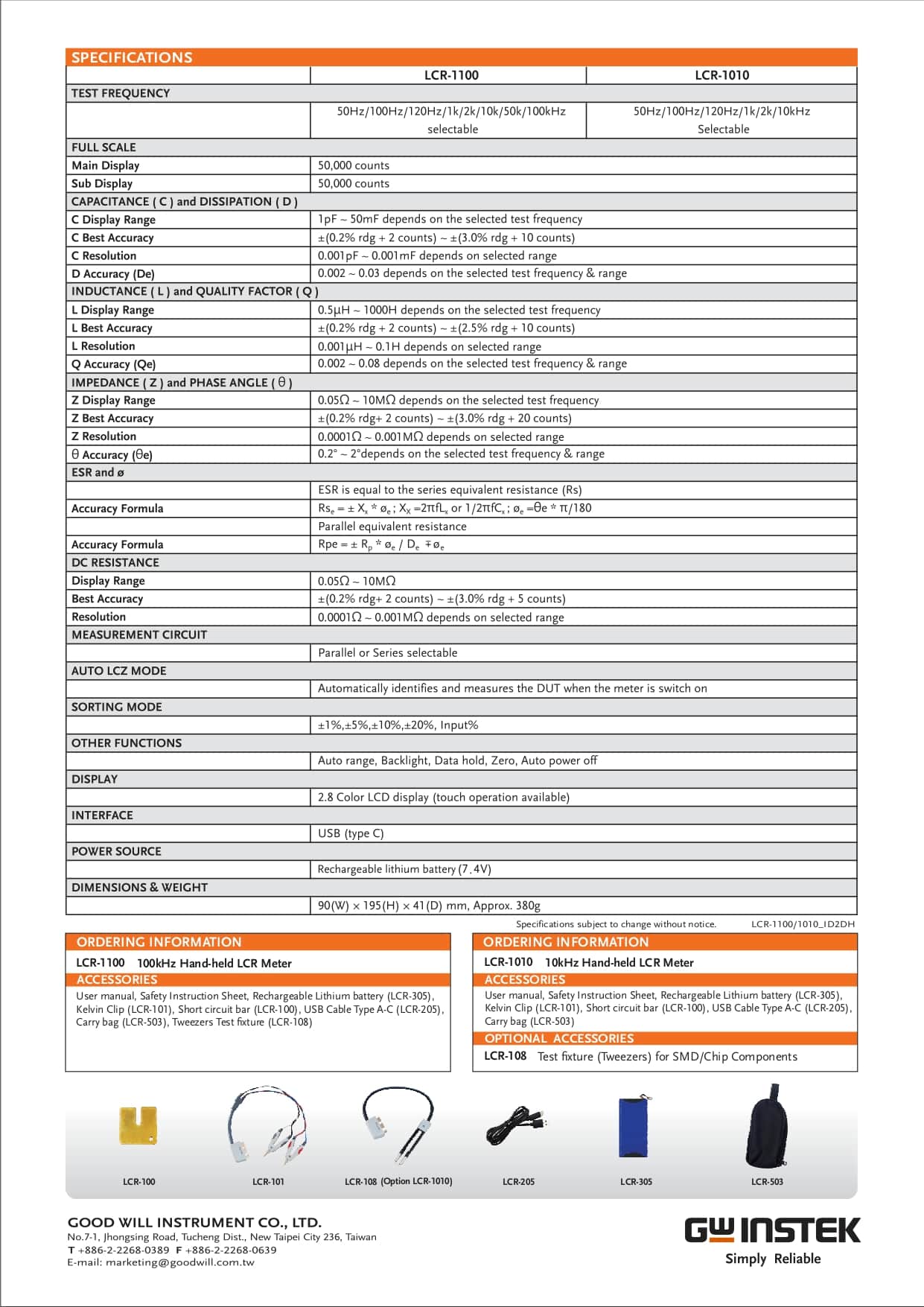

📊 جدول مشخصات

⚖️ مقایسه با محصولات مشابه

ال سی آر متر گودویل مدل GW Instek LCR-1100

❓ سوالات متداول (FAQ)

Auto‑LCZ چه کاری انجام می‌دهد؟
نوع قطعه (L/C/R) را خودکار تشخیص می‌دهد و پارامتر مناسب را نمایش می‌دهد؛ برای تست‌های سریع بی‌نظیر است.

آیا می‌توان نتایج را روی کامپیوتر ذخیره کرد؟
بله؛ از طریق USB‑HID/VCOM و نرم‌افزار دیتالاگینگ، ثبت و خروجی‌گیری انجام می‌شود.

این دستگاه برای قطعات SMD مناسب است؟
بله؛ پنس تست SMD داخل بسته است تا قطعات چیپ را دقیق و سریع اندازه بگیرید.

برای اندازه‌گیری دقیق ESR چه نکته‌ای مهم است؟
انتخاب فرکانس تست مناسب و استفاده از اتصال Kelvin (کاهش مقاومت تماس) دقت را بالا می‌برد.

آیا دستگاه لمسی است؟
بله؛ صفحه ۲.۸ اینچی لمسی در کنار کلیدهای فیزیکی کار را سریع و لذت‌بخش می‌کند.
