اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C
اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C که با نام انگلیسی Hantek DPO-7104C 4 Channel Digital Phosphor Oscilloscope 100MHz 2GS/s 2Gpts شناخته میشود، یک ابزار حرفهای و پیشرفته برای تحلیل دقیق سیگنالهای آنالوگ و دیجیتال است که برای مهندسان، تعمیرکاران و کاربران تخصصی طراحی شده است.
این دستگاه با معماری Digital Phosphor و نرخ ثبت بسیار بالا، امکان مشاهده دقیق رفتار سیگنالها را حتی در شرایط ناپایدار فراهم میکند و گزینهای ایدهآل برای آزمایشگاههای الکترونیک، تعمیرات پیشرفته و طراحی مدارهای پیچیده محسوب میشود.
🔬 بررسی تخصصی عملکرد دستگاه
اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C دارای 4 کانال آنالوگ مستقل است که امکان بررسی همزمان چندین سیگنال را فراهم میکند. پهنای باند 100 مگاهرتز این دستگاه برای تحلیل اکثر مدارهای الکترونیکی صنعتی و نیمهصنعتی کاملاً مناسب است.
سرعت نمونهبرداری تا 2GS/s در حالت تک کانال باعث میشود کوچکترین جزئیات سیگنال بدون از دست رفتن اطلاعات ثبت شود. در حالت استفاده از چند کانال، این سرعت بهصورت هوشمند کاهش پیدا میکند که کاملاً استاندارد در اسیلوسکوپهای حرفهای است.
⚡ حافظه قدرتمند و ثبت دقیق سیگنال
این اسیلوسکوپ دارای عمق حافظه بسیار بالا است:
- 2Gpts در حالت تک کانال
- 1Gpts در حالت دو کانال
- 500Mpts در حالت سه تا چهار کانال
- 250Mpts در حالت استفاده کامل از کانالها
این ویژگی باعث میشود سیگنالهای طولانی و پیچیده بدون افت کیفیت ذخیره شوند و برای تحلیلهای دقیق و عیبیابی پیشرفته کاملاً مناسب باشد.
🚀 نرخ ثبت شکل موج بسیار بالا
نرخ ثبت شکل موج در این دستگاه تا 500,000 waveform در ثانیه است که امکان شناسایی نویزها، خطاهای لحظهای و تغییرات سریع در سیگنال را فراهم میکند. این ویژگی یکی از مهمترین تفاوتهای این مدل با اسیلوسکوپهای معمولی بازار است.
🎯 دقت اندازهگیری و ورودیها
- رزولوشن عمودی: 8 بیت
- حساسیت ورودی:
- 1MΩ: از 500µV/div تا 10V/div
- 50Ω: از 500µV/div تا 1V/div
این محدوده وسیع باعث میشود دستگاه بتواند هم سیگنالهای بسیار ضعیف و هم سیگنالهای قوی را با دقت بالا نمایش دهد.
⏱ تایمبیس و دقت زمانی
- تایمبیس تا 5ns/div
- دقت زمانی ±1ppm
این دقت بالا، دستگاه را برای کاربردهای حساس مانند تحلیل سیگنالهای فرکانسی و دیجیتال ایدهآل میکند.
🎯 سیستم تریگر پیشرفته
اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C از تریگرهای حرفهای زیر پشتیبانی میکند:
Edge، Pulse، Video، Slope، Runt، Window، Delay، Pattern و پروتکلهای RS232، I2C، SPI، CAN، LIN
این قابلیتها باعث میشود تحلیل سیگنال در شرایط پیچیده بسیار دقیقتر و سریعتر انجام شود.
🧠 قابلیتهای تحلیلی و پردازشی
این دستگاه مجموعهای کامل از ابزارهای تحلیل را در اختیار کاربر قرار میدهد:
- FFT برای تحلیل فرکانسی
- Histogram و تحلیل آماری
- Search & Navigate
- Power Analysis
- Frequency Counter
- Digital Voltmeter
- Bode Plot
همچنین قابلیت انجام عملیات ریاضی پیشرفته مانند جمع، تفریق، ضرب، تقسیم، انتگرالگیری، مشتقگیری، فیلترهای مختلف و تحلیل سیگنال را دارد.
🔗 پشتیبانی از پروتکلها
پشتیبانی از پروتکلهای ارتباطی:
RS232، I2C، SPI، LIN، CAN
این ویژگی دستگاه را برای تحلیل سیستمهای دیجیتال، صنعتی و خودرویی بسیار کاربردی میکند.

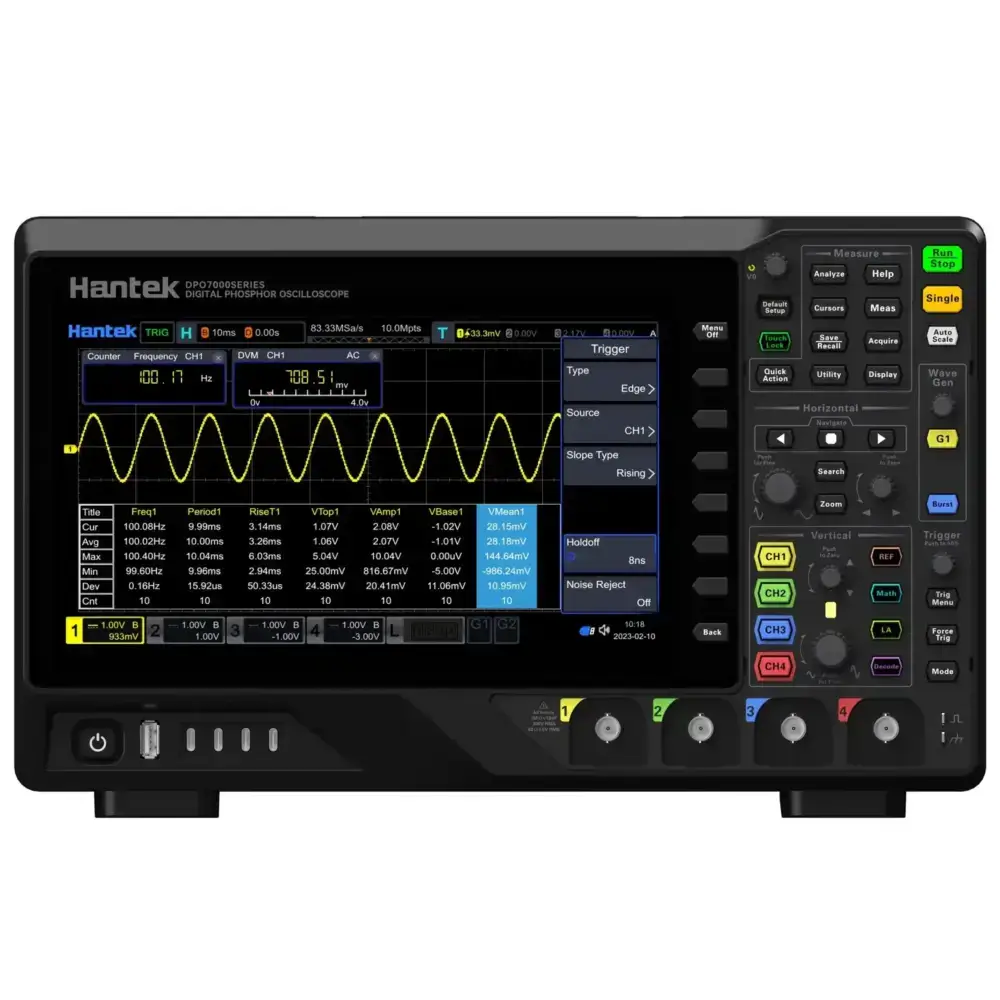

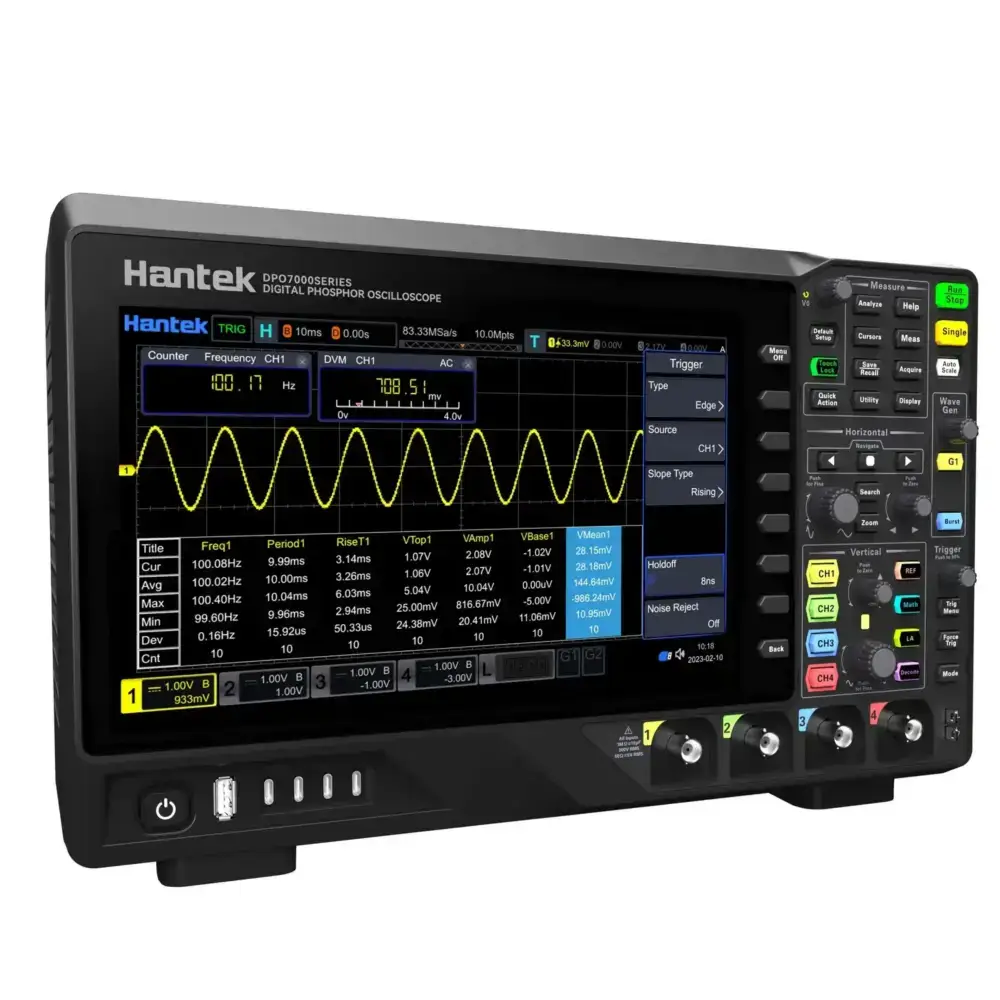

🖥 نمایشگر حرفهای
- نمایشگر 10.1 اینچی رنگی
- لمسی (Multi-touch)
- نمایش 256 سطح خاکستری
این نمایشگر باعث میشود جزئیات سیگنال بهصورت دقیق و واضح نمایش داده شود و کار با دستگاه بسیار سریع و راحت باشد.

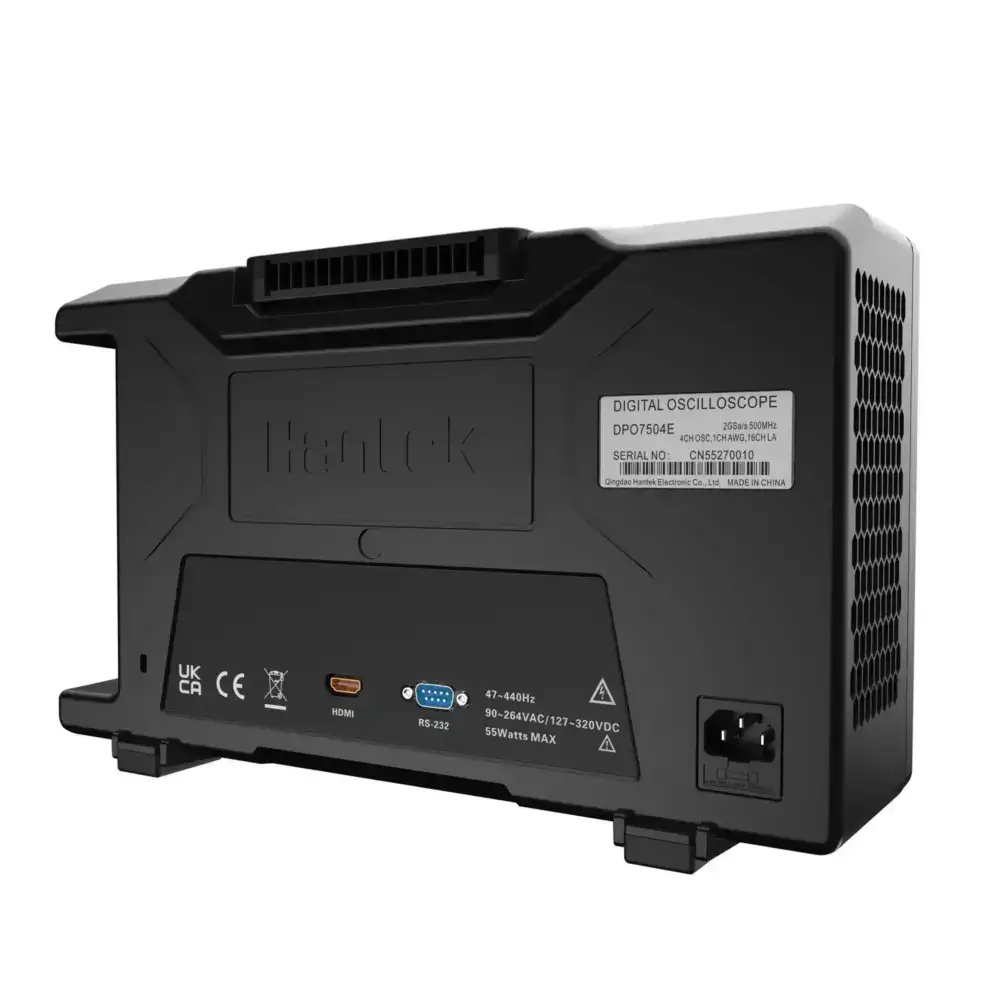

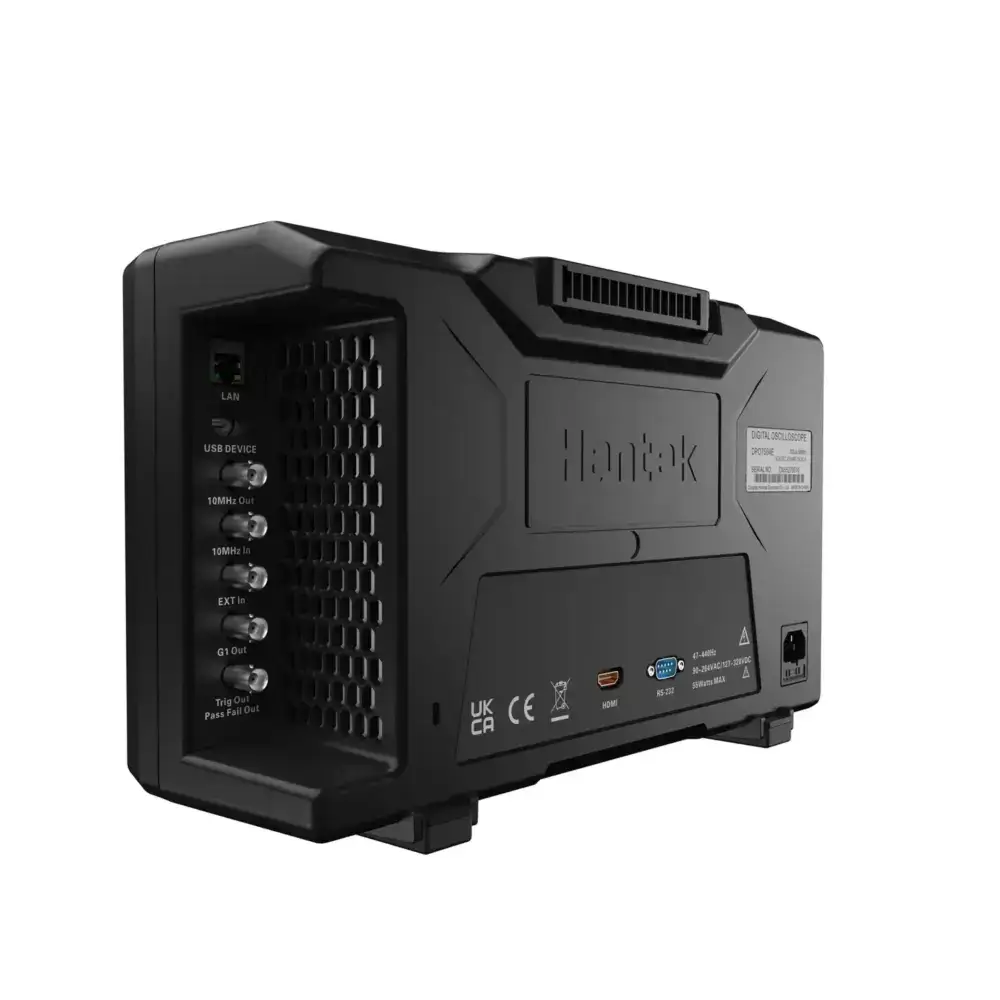

🔌 درگاههای ارتباطی
- USB Host
- USB Device
- LAN
- پشتیبانی از HDMI (آپشنال)
امکان اتصال به کامپیوتر و انتقال دادهها بهراحتی فراهم است.
📦 اقلام همراه محصول
- دستگاه اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C
- 4 عدد پراب اسیلوسکوپ
- کابل برق
- کابل USB
- دفترچه راهنما
💰 قیمت و خرید
اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C با توجه به امکانات حرفهای، عملکرد چندمنظوره و کیفیت ساخت بالا، یکی از بهترین گزینهها در بین اسیلوسکوپهای رومیزی محسوب میشود. این محصول در فروشگاه عصرتولز با تضمین اصالت و ارائه مشاوره تخصصی در اختیار کاربران حرفهای قرار دارد.

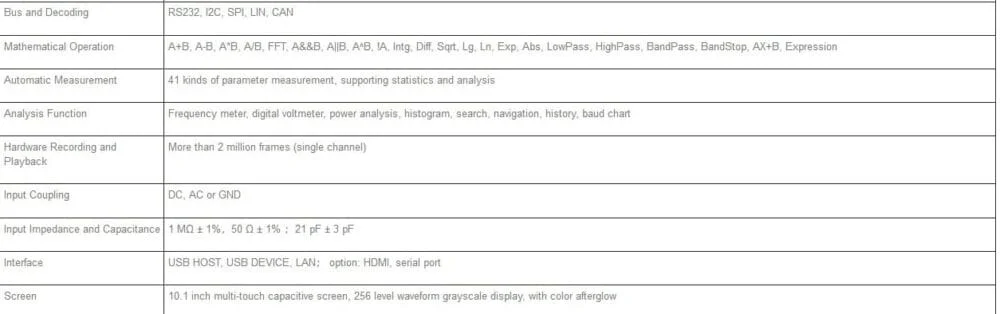

جدول مشخصات اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DPO-7104C
| ویژگی |
مشخصات |
| مدل |
DPO-7104C |
| نوع دستگاه |
اسیلوسکوپ دیجیتال 4 کاناله |
| تعداد کانال |
4 کانال آنالوگ |
| پهنای باند |
100 مگاهرتز |
| سرعت نمونهبرداری |
2GS/s در حالت تک کانال، 1GS/s در حالت چند کانال |
| عمق حافظه |
2Gpts (تک کانال)، 1Gpts (دو کانال)، 500Mpts (سه تا چهار کانال)، 250Mpts (همه کانالها فعال) |
| نرخ ثبت شکل موج |
500,000 شکل موج در ثانیه |
| رزولوشن عمودی |
8 بیت |
| حساسیت عمودی |
در حالت 1MΩ: از 500µV/div تا 10V/div — در حالت 50Ω: از 500µV/div تا 1V/div |
| محدوده تایمبیس |
از 5ns/div تا 1ks/div |
| دقت تایمبیس |
±1ppm |
| محدودسازی پهنای باند |
20MHz، 100MHz (قابل انتخاب برای هر کانال) |
| انواع تریگر |
Edge، Pulse، Video، Slope، Overtime، Window، Runt، Pattern، Delay، Setup/Hold |
| پشتیبانی پروتکل |
RS232، I2C، SPI، LIN، CAN |
| عملیات ریاضی |
جمع، تفریق، ضرب، تقسیم، FFT، انتگرال، مشتق، لگاریتم، نمایی، فیلتر LowPass، HighPass، BandPass، BandStop |
| اندازهگیری خودکار |
41 نوع پارامتر با قابلیت تحلیل آماری |
| قابلیتهای تحلیلی |
فرکانسسنج، ولتمتر دیجیتال، تحلیل توان، هیستوگرام، جستجو، ناوبری، تاریخچه، نمودار Bode |
| ضبط و بازپخش |
بیش از 2 میلیون فریم (در حالت تک کانال) |
| کوپلینگ ورودی |
DC، AC، GND |
| امپدانس ورودی |
1MΩ ±1% ، 50Ω ±1% |
| ظرفیت ورودی |
21pF ±3pF |
| درگاههای ارتباطی |
USB Host، USB Device، LAN (پشتیبانی از HDMI و Serial بهصورت آپشن) |
| نمایشگر |
10.1 اینچ لمسی خازنی (Multi-Touch) با 256 سطح خاکستری و افترگلو رنگی |
🔍 مقایسه با محصولات مشابه
در مقایسه با اسیلوسکوپهای دو کاناله یا مدلهای اقتصادی، این دستگاه با داشتن چهار کانال، حافظه بسیار بالا، نرخ ثبت سریع و قابلیتهای تحلیلی گسترده، عملکردی حرفهایتر ارائه میدهد و برای کاربردهای تخصصی مناسبتر است.
❓ سوالات متداول
آیا این دستگاه برای تعمیرات حرفهای مناسب است؟
بله، این مدل برای تعمیرات بردهای پیچیده و تحلیل سیگنالهای دقیق کاملاً مناسب است.
آیا قابلیت اتصال به کامپیوتر دارد؟
بله، از طریق USB و LAN به راحتی قابل اتصال است.
آیا دارای مولد سیگنال داخلی است؟
بله، این دستگاه دارای Function Generator داخلی میباشد.
آیا برای کارهای صنعتی کاربرد دارد؟
بله، به دلیل پشتیبانی از پروتکلهای صنعتی مانند CAN و LIN بسیار کاربردی است.

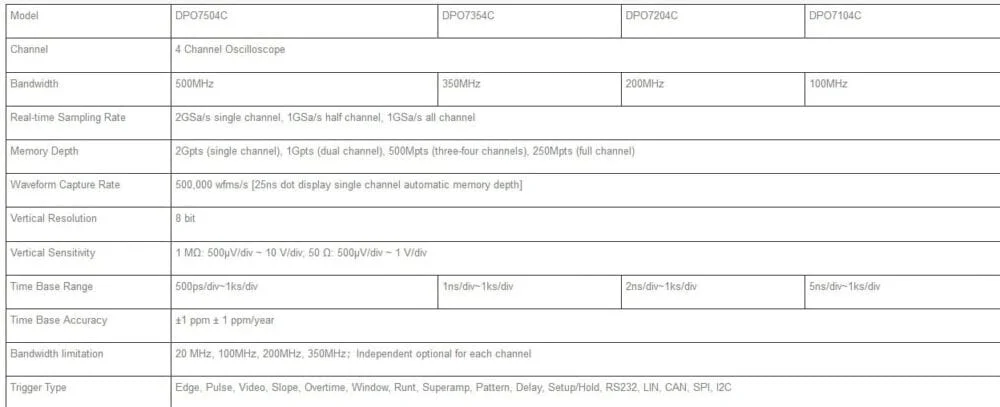

جدول مقایسه مشخصات سری DPO7000 هانتک (مدلهای DPO7504C / DPO7354C / DPO7204C / DPO7104C)
| ویژگی |
DPO7504C |
DPO7354C |
DPO7204C |
DPO7104C |
| تعداد کانال |
4 کانال آنالوگ |
4 کانال آنالوگ |
4 کانال آنالوگ |
4 کانال آنالوگ |
| پهنای باند |
500 مگاهرتز |
350 مگاهرتز |
200 مگاهرتز |
100 مگاهرتز |
| سرعت نمونهبرداری |
2GS/s (تک کانال)، 2GS/s (نیمه کانال)، 1GS/s (همه کانالها) |
2GS/s / 1GS/s |
2GS/s / 1GS/s |
2GS/s / 1GS/s |
| عمق حافظه |
2Gpts (تک کانال)، 1Gpts (دو کانال)، 500Mpts (سه/چهار کانال)، 250Mpts (همه کانالها) |
مشابه |
مشابه |
مشابه |
| نرخ ثبت شکل موج |
500,000 wfms/s |
500,000 wfms/s |
500,000 wfms/s |
500,000 wfms/s |
| رزولوشن عمودی |
8 بیت |
8 بیت |
8 بیت |
8 بیت |
| حساسیت عمودی |
1MΩ: از 500µV/div تا 10V/div — 50Ω: از 500µV/div تا 1V/div |
مشابه |
مشابه |
مشابه |
| محدوده تایمبیس |
500ps/div تا 1ks/div |
1ns/div تا 1ks/div |
2ns/div تا 1ks/div |
5ns/div تا 1ks/div |
| دقت تایمبیس |
±1ppm ±1ppm/year |
±1ppm |
±1ppm |
±1ppm |
| محدودسازی پهنای باند |
20MHz، 100MHz، 200MHz، 350MHz (قابل انتخاب برای هر کانال) |
مشابه |
مشابه |
مشابه |
| انواع تریگر |
Edge، Pulse، Video، Slope، Overtime، Window، Runt، Superamp، Pattern، Delay، Setup/Hold، RS232، LIN، CAN، SPI، I2C |
مشابه |
مشابه |
مشابه |
