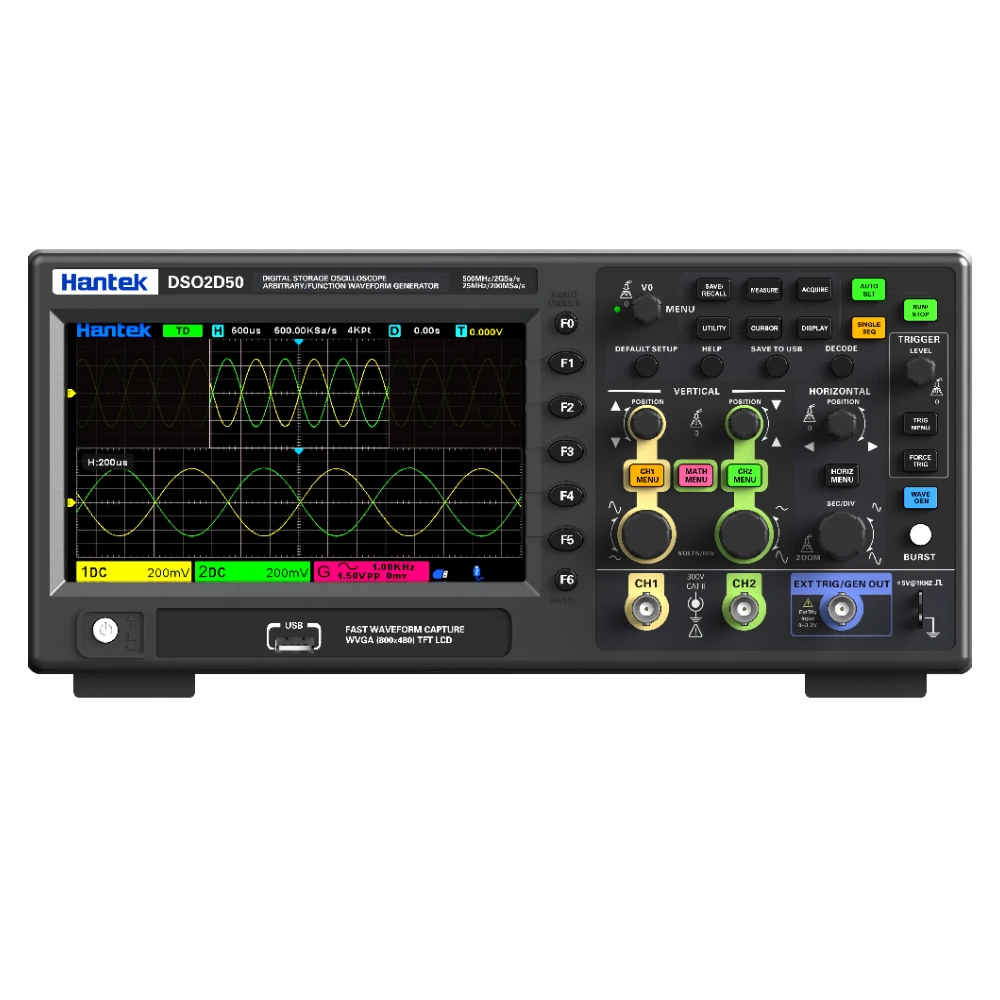

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO-2D50

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 که با نام انگلیسی Hantek DSO2D50 2-Channel Digital Oscilloscope 500MHz Bandwidth 2GSa/s Sampling Rate with Waveform Generator شناخته می‌شود، یک اسیلوسکوپ رومیزی قدرتمند و حرفه‌ای برای تحلیل دقیق سیگنال‌های آنالوگ، بررسی باس‌های دیجیتال، تست مدارهای سریع و عیب‌یابی تخصصی در حوزه الکترونیک است.

این مدل در سری DSO2 هانتک، یکی از نسخه‌های بالارده محسوب می‌شود؛ زیرا علاوه بر پهنای باند 500 مگاهرتز و نرخ نمونه‌برداری 2GSa/s، به مولد شکل موج داخلی نیز مجهز شده است. همین ترکیب باعث می‌شود HANTEK DSO2D50 فقط یک اسیلوسکوپ ساده نباشد، بلکه یک ابزار چندکاره برای اندازه‌گیری، تحلیل، تولید سیگنال و بررسی پروتکل‌های سریال باشد.

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO-2D50

🔬 بررسی تخصصی اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 دارای 2 کانال آنالوگ است و با پهنای باند 500MHz، برای مشاهده سیگنال‌های سریع و دقیق در مدارهای الکترونیکی پیشرفته مناسب است. این پهنای باند در مقایسه با مدل‌های 100، 150، 200 و 350 مگاهرتز، فضای تحلیلی وسیع‌تری در اختیار کاربر قرار می‌دهد و برای بررسی پالس‌های سریع، نویزهای لحظه‌ای، مدارات فرکانس بالا، سیستم‌های embedded و مدارهای صنعتی کاربرد بیشتری دارد.

نرخ نمونه‌برداری Real-Time این دستگاه 2GSa/s است. این یعنی دستگاه می‌تواند شکل موج‌ها را با سرعت بالا ثبت کند و جزئیات ریزتری از رفتار سیگنال را نمایش دهد. در عیب‌یابی‌های حرفه‌ای، مخصوصاً زمانی که با سیگنال‌های ناپایدار، نویزهای گذرا یا تغییرات سریع سروکار دارید، ترکیب پهنای باند 500MHz و نرخ نمونه‌برداری 2GSa/s اهمیت زیادی دارد.

⚡ حافظه و عملکرد ثبت شکل موج

این مدل دارای عمق حافظه 80K است. حافظه داخلی دستگاه برای ذخیره و بررسی شکل موج‌ها در بسیاری از کاربردهای تعمیراتی، آموزشی و نیمه‌حرفه‌ای کافی است. در کنار این موضوع، وجود قابلیت ذخیره‌سازی و خروجی گرفتن از داده‌ها، تصاویر، فایل CSV، تنظیمات دستگاه، شکل موج مرجع و داده‌های waveform باعث می‌شود کاربر بتواند نتایج تست را بهتر مستندسازی کند.

HANTEK DSO2D50 از چهار روش نمونه‌برداری پشتیبانی می‌کند:

Normal، Average، Peak و High Precision

این حالت‌ها کمک می‌کنند بسته به نوع سیگنال، بتوانید نویزها، پالس‌های سریع، میانگین سیگنال و جزئیات دقیق‌تر موج را بهتر مشاهده و تحلیل کنید.

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO-2D50

🎛 مولد شکل موج داخلی

یکی از مهم‌ترین تفاوت‌های اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 با مدل‌های سری C، وجود مولد شکل موج داخلی است. این دستگاه دارای 1 کانال Waveform Generator داخلی است و می‌تواند 5 شکل موج استاندارد را تولید کند.

مولد موج داخلی برای تست مدارها، تحریک ورودی مدار، بررسی پاسخ فرکانسی، تست فیلترها، تست تقویت‌کننده‌ها و شبیه‌سازی سیگنال‌های ساده بسیار کاربردی است. همچنین پشتیبانی از خروجی شکل موج دلخواه، امکان تست‌های منعطف‌تری را برای کاربران حرفه‌ای فراهم می‌کند.

🔗 دیکود باس سریال و تحلیل پروتکل‌ها

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 از دیکود 5 نوع پروتکل سریال پشتیبانی می‌کند:

UART، LIN، CAN، SPI و IIC

این قابلیت برای افرادی که با میکروکنترلرها، بردهای صنعتی، سیستم‌های خودرویی، ارتباطات دیجیتال و مدارهای embedded کار می‌کنند بسیار مهم است. با دیکود باس سریال، فقط شکل موج خام را نمی‌بینید؛ بلکه می‌توانید اطلاعات پروتکل را روی صفحه مشاهده کنید و خطاهای ارتباطی را سریع‌تر تشخیص دهید.

🧮 قابلیت‌های ریاضی و تحلیلی

این اسیلوسکوپ از توابع ریاضی پرکاربرد پشتیبانی می‌کند و امکان انجام عملیات‌هایی مانند جمع، تفریق، ضرب، تقسیم و FFT را در اختیار کاربر قرار می‌دهد. قابلیت FFT برای بررسی محتوای فرکانسی سیگنال، تحلیل نویز، بررسی هارمونیک‌ها و مشاهده رفتار فرکانسی مدار بسیار کاربردی است.

وجود نمایش مقیاس FFT باعث می‌شود خواندن نتایج ساده‌تر شود و کاربر بتواند تحلیل دقیق‌تری از فرکانس‌های موجود در سیگنال داشته باشد.

📏 اندازه‌گیری خودکار و ابزارهای آماری

HANTEK DSO2D50 دارای 32 پارامتر اندازه‌گیری خودکار و توابع Threshold است. نتایج اندازه‌گیری از تحلیل آماری نیز پشتیبانی می‌کنند و می‌توانند مقادیری مانند مقدار فعلی، میانگین، بیشینه، کمینه و انحراف معیار را نمایش دهند.

این ویژگی برای کاربرانی که می‌خواهند بدون محاسبات دستی به داده‌های دقیق برسند، بسیار ارزشمند است. همچنین دستگاه دارای دو مجموعه عملکرد ولت‌متر دیجیتال و فرکانس‌متر سخت‌افزاری است که کاربرد دستگاه را فراتر از یک اسیلوسکوپ معمولی می‌برد.

🖥 نمایشگر و طراحی ظاهری

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 دارای نمایشگر LCD رنگی 7 اینچی است. رزولوشن مناسب صفحه و طراحی گرافیکی واضح، مشاهده شکل موج‌ها، منوها، اندازه‌گیری‌ها و تنظیمات را ساده‌تر می‌کند.

پنل جلویی دستگاه طراحی حرفه‌ای و کاربردی دارد. کلیدهای بخش Vertical، Horizontal، Trigger، Measure، Acquire، Cursor، Display، Utility و Wave Gen به‌صورت منظم روی پنل قرار گرفته‌اند. وجود درگاه USB در قسمت جلو نیز ذخیره سریع داده‌ها و تصاویر را راحت‌تر می‌کند.

🔌 ورودی‌ها، امپدانس و ایمنی

این دستگاه از سوییچینگ امپدانس 1MΩ و 50Ω پشتیبانی می‌کند که برای حفظ یکپارچگی سیگنال در تست‌های مختلف اهمیت زیادی دارد. محدوده اندازه‌گیری عمودی دستگاه از 500µV تا 10V است و ورودی آن از سطح ایمنی 300V CAT II پشتیبانی می‌کند.

این مشخصات باعث می‌شود دستگاه برای طیف وسیعی از تست‌های الکترونیکی، از سیگنال‌های ضعیف تا ورودی‌های قدرتمندتر، قابل استفاده باشد.

🌐 امکانات ارتباطی و کنترل

HANTEK DSO2D50 از دستورات استاندارد SCPI برای کنترل از راه دور پشتیبانی می‌کند. این ویژگی برای افرادی که می‌خواهند دستگاه را در سیستم‌های تست خودکار، آزمایشگاه‌های آموزشی یا خطوط تست نیمه‌صنعتی استفاده کنند بسیار کاربردی است.

همچنین قابلیت ذخیره و فراخوانی تنظیمات، فایل‌های CSV، تصاویر، شکل موج‌های مرجع و داده‌های موج، روند مستندسازی و تکرار تست‌ها را ساده‌تر می‌کند.

📦 اقلام همراه محصول

محتویات داخل بسته

• دستگاه اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50
• کابل برق با دوشاخه EU
• کابل USB
• پراب تست اسیلوسکوپ
• 2 عدد کابل تست BNC به گیره سوسماری
• دفترچه راهنمای انگلیسی
• مدارک و متعلقات همراه دستگاه

اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO-2D50

💰 قیمت و خرید اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50

قیمت اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50 با توجه به پهنای باند 500MHz، نرخ نمونه‌برداری 2GSa/s، وجود مولد شکل موج داخلی، دیکود پروتکل‌های سریال و نمایشگر 7 اینچی، برای کاربرانی که به یک دستگاه حرفه‌ای و کامل نیاز دارند کاملاً منطقی است.

خرید این دستگاه برای تعمیرکاران حرفه‌ای، طراحان مدار، مهندسان الکترونیک، آزمایشگاه‌های آموزشی، مراکز تحقیقاتی، فعالان حوزه embedded و افرادی که با سیگنال‌های سریع سروکار دارند، انتخابی هوشمندانه محسوب می‌شود. فروشگاه عصرتولز این محصول را با امکان بررسی تخصصی، مشاوره خرید و ارسال سریع در اختیار کاربران قرار می‌دهد.

📊 جدول مشخصات اسیلوسکوپ دیجیتالی رومیزی هانتک مدل HANTEK DSO2D50

🔍 مقایسه HANTEK DSO2D50 با مدل‌های هم‌رده

در این مقایسه، HANTEK DSO2D50 کامل‌ترین گزینه در بین مدل‌های سری D با نرخ نمونه‌برداری 2GSa/s است. این مدل نسبت به DSO2D20 و DSO2D35 پهنای باند بیشتری دارد و نسبت به DSO2C50 به دلیل داشتن مولد شکل موج داخلی، کاربرد گسترده‌تری در تست و تحلیل مدار ارائه می‌دهد.

❓ سوالات متداول

آیا HANTEK DSO2D50 مولد سیگنال داخلی دارد؟

بله، این مدل دارای 1 کانال مولد شکل موج داخلی است و می‌تواند شکل موج‌های استاندارد و دلخواه را تولید کند.

تفاوت HANTEK DSO2D50 با DSO2C50 چیست؟

هر دو مدل پهنای باند 500MHz و نرخ نمونه‌برداری 2GSa/s دارند، اما مدل DSO2D50 دارای مولد شکل موج داخلی است، در حالی که DSO2C50 فاقد این قابلیت است.

آیا این دستگاه برای تحلیل پروتکل‌های دیجیتال مناسب است؟

بله، این مدل از دیکود پروتکل‌های UART، LIN، CAN، SPI و IIC پشتیبانی می‌کند و برای بررسی باس‌های سریال کاربردی است.

آیا HANTEK DSO2D50 برای تعمیرات حرفه‌ای مناسب است؟

بله، پهنای باند 500MHz، سرعت نمونه‌برداری بالا، دیکود پروتکل و قابلیت FFT باعث می‌شود این دستگاه برای تعمیرات تخصصی و تحلیل سیگنال‌های سریع مناسب باشد.

آیا این اسیلوسکوپ قابلیت FFT دارد؟

بله، این دستگاه از FFT پشتیبانی می‌کند و برای تحلیل فرکانسی سیگنال قابل استفاده است.

آیا دستگاه امکان ذخیره داده‌ها را دارد؟

بله، قابلیت ذخیره تنظیمات، فایل CSV، تصاویر، شکل موج مرجع و داده‌های waveform در این مدل وجود دارد.
