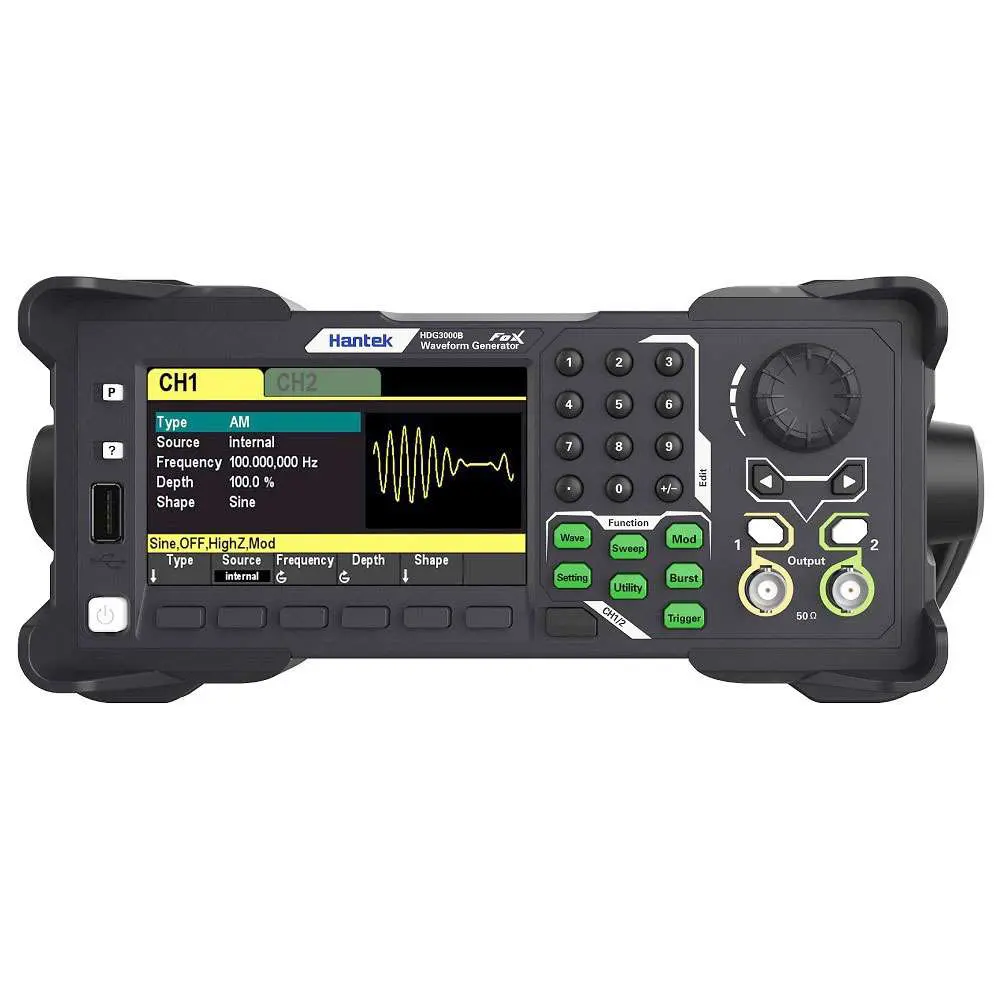

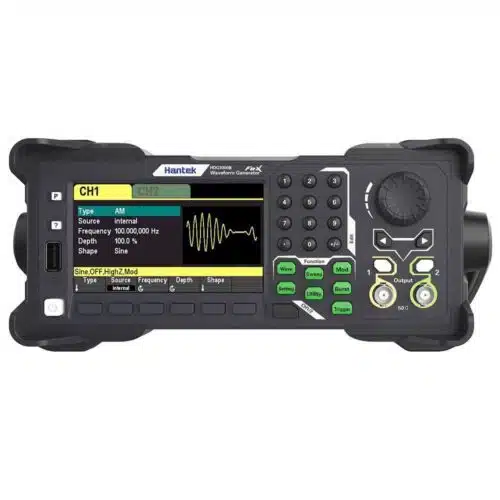

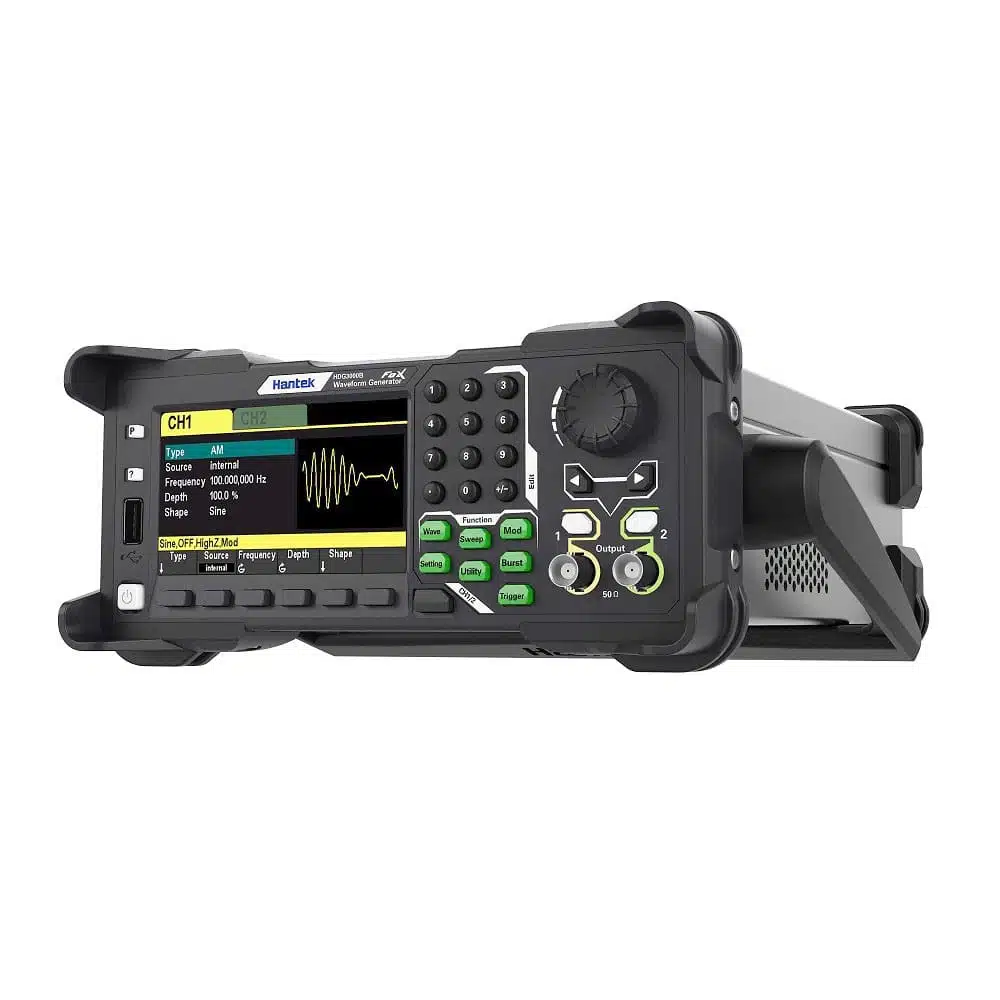

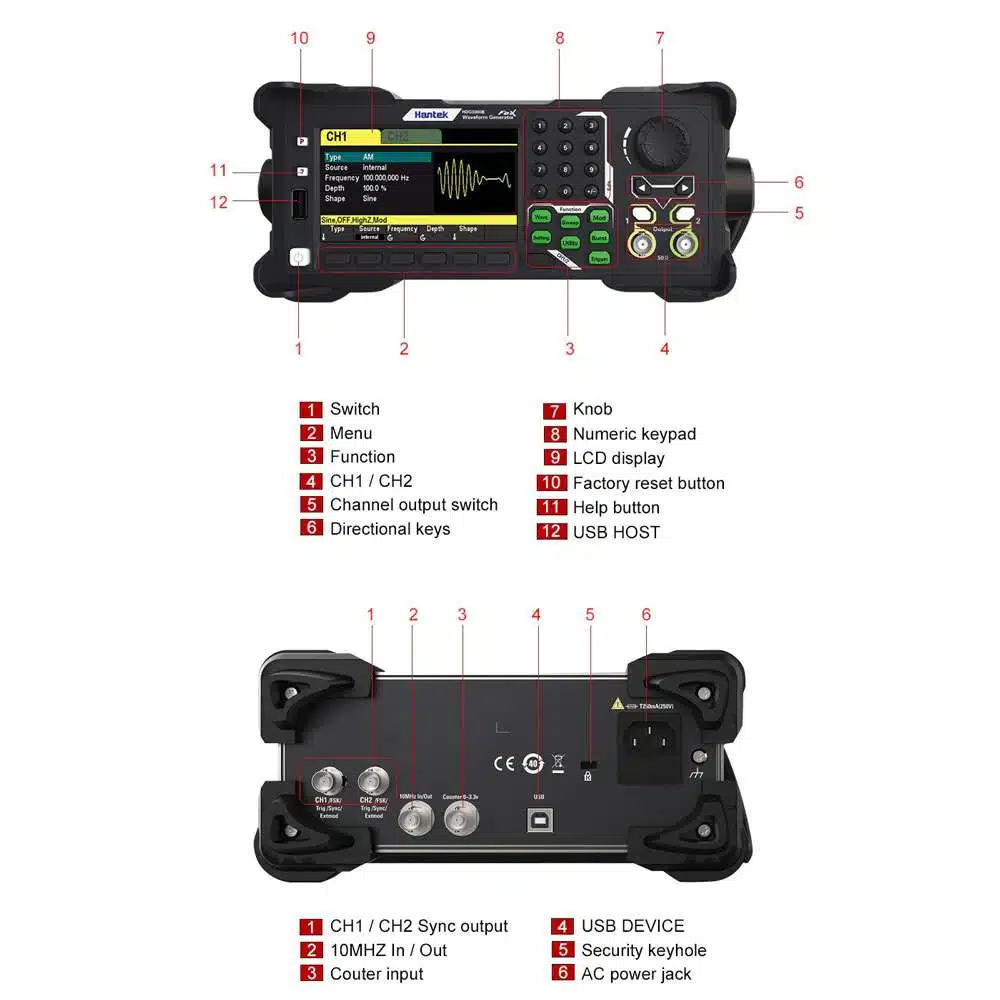

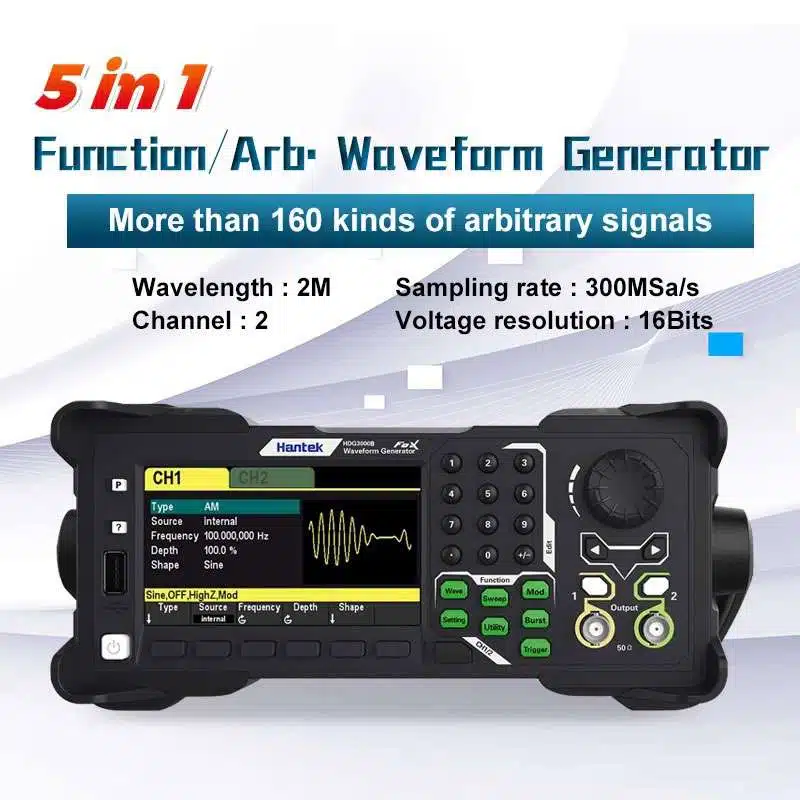

| Model |
HDG3102B |
HDG3082B |
HDG3062B |
HDG3042B |
HDG3022B |
HDG3012B |
| Channel |
2 |
| Wavelength |
2M |
| Frequency range |
100MHz |
80MHz |
60MHz |
40MHz |
25MHz |
15MHz |
| Sampling rate |
300MSa/s |
| Voltage resolution |
16Bits |
| Waveform |
| Standard waveform output |
sine wave, square wave, triangular wave, pulse wave, noise, harmonics |
| Arbitrary waveform output |
160 kinds of arbitrary waveforms, including exponential rise, exponential fall, ECG signal, Gauss, half vector, Lorentz, dual tone μlti-frequency, DC voltage, etc |
| Frequency property |
| Sine wave |
1 μHz ~ 100 MHZ |
1 μHz ~ 80 MHZ |
1 μHz ~ 60 MHZ |
1 μHz ~ 40 MHZ |
1 μHz ~ 25 MHZ |
1 μHz ~ 15 MHZ |
| Square wave |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
| Pulse wave |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
| Triangle wave |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
| Harmonic |
1 μHz ~ 50 MHZ |
1 μHz ~ 40 MHZ |
1 μHz ~ 30 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 10 MHZ |
1 μHz ~ 5 MHZ |
| Noise (3 db) |
100 MHZ bandwidth |
| Arbitrary wave |
1 μHz ~ 20 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
| Resolution |
1μHz |
| Precision |
±1ppm, 18~28℃ |
| Square wave property |
| Rise/Fall time |
Typical (1kHz, 1Vpp) |
| ≤9ns |
| Overshoot |
Typical (100kHz, 1Vpp) |
| ≤5% |
| Duty cycle |
0.001% ~ 99.999%; |
| The range varies with the frequency |
| Asymmetry |
1% of the period plus 4ns |
| Triangular wave property |
| Linear |
≤ 1% of peak output (typical, 1kHz, 1Vpp, symmetry 100%) |
| Symmetry |
0% ~ 100% |
| Impulse wave property |
| Cycle |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
| Pulse |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
| Rise/Fall time |
≥9ns (limited by current frequency setting and pulse width setting) |
| Overshoot |
Typical (1kHz, 1Vpp) |
| ≤5% |
| Arbitrary wave property |
| Wavelength |
2M |
| Vertical resolution |
16 Bits |
| Sampling rate |
1μSa/s~62.5 MSa /s, 1μSa/s resolution |
| Time of rise/fall |
Ns of 9 or higher |
| Overshoot |
Typical (1Vpp) |
| ≤5% |
| Harmonic property |
| Harmonic frequency |
≤16 |
| Harmonic type |
Even harmonics, odd harmonics, all harmonics |
| Harmonic amplitude |
All harmonic amplitude can be set. |
| Harmonic phase |
All harmonic amplitude can be set. |
| Amplitude property (50Ω terminal) |
| Amplitude range |
≤10MHz: 1mVpp ~ 10Vpp; |
| ≤55MHz: 1mVpp ~ 5.5Vpp; |
| ≤80MHz:1mVpp ~ 3.5Vpp; |
| ≤100MHz:1mVpp ~ 2Vpp; |
| Precision |
Typical (1kHz sine wave, 0V offset, > 10mVPP) |
| ± 1% setting value ± 5mVpp |
| Amplitude flatness (relative to 1kHz sine wave, 1Vpp, 50Ω) |
≤5MHz: ±0.1dB; |
| ≤15MHz: ±0.2dB; |
| ≤25MHz: ±0.3dB |
| ≤40MHz: ±0.5dB |
| 40MHz: ±1.0dB |
| Unit |
Vpp, mVpp, Vrms, dBm(50Ω impedance) |
| Resolution |
1mVpp |
| Offset property (50Ω terminal) |
| Scope |
±5Vpkac+dc |
| Precision |
±(1% of the setting value + 5mV + 1% of the amplitude) |
| Waveform output |
| Impedance |
50 Ω |
| Modulation property |
| Modulation type |
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal, external and other channels |
| Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, Lorentz, dual audio, gaussian, ecg |
| Modulation frequency |
2mHz~1MHz |
| Modulation depth |
0% ~ 120% |
| DSB-AM |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal, external and other channels |
| Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, lorentz, dual audio, gaussian, ecg |
| Modulation frequency |
2mHz~1MHz |
| Modulation depth |
0% ~ 120% |
| FM |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal, external and other channels |
| Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, lorentz, dual audio, gaussian, ecg |
| Modulation frequency |
2mHz~1MHz |
| PM |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal, external and other channels |
| Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, lorentz, dual audio, gaussian, ecg |
| Modulation frequency |
2mHz~1MHz |
| Phase deviation |
0 ° ~ 360 ° |
| ASK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal and external |
| Modulation wave |
50% duty cycle square wave |
| Modulation frequency |
2mHz~1MHz |
| FSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal and external |
| Modulation wave |
50% duty cycle square wave |
| Modulation frequency |
2mHz~1MHz |
| PSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
Internal and external |
| Modulation wave |
50% duty cycle square wave |
| Modulation frequency |
2mHz~1MHz |
| BPSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
internal |
| Data source |
PN15, PN21, 01, 10 |
| Modulation frequency |
2mHz~1MHz |
| QPSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
internal |
| Data source |
PN15, PN21 |
| Modulation frequency |
2mHz~1MHz |
| 3FSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
internal |
| Modulation wave |
50% duty cycle square wave |
| Modulation frequency |
2mHz~1MHz |
| 4FSK |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Modulation source |
internal |
| Modulation wave |
50% duty cycle square wave |
| Modulation frequency |
2mHz~1MHz |
| OSK |
| Carrier |
Sine wave |
| Modulation source |
Internal, external |
| Shock time |
8 ns – 4.99975 ms |
| Modulation frequency |
2mHz~1MHz |
| PWM |
| Carrier |
Square wave |
| Modulation source |
Internal, external and other channels |
| Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, Lorentz, dual audio, gaussian, ecg |
| Modulation frequency |
2mHz~50KHz |
| Duty cycle deviation |
0% ~ 50% |
| External modulation input |
| Input range |
AM, DSB-AM, FM, PM, OSK, PWM: 75mVRMS ~ ± 5Vac + dc |
| ASK, FSK, PSK: TTL level |
| Input bandwidth |
50KHz |
| Input impedance |
10 KΩ |
| Sweep frequency property |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Type |
Linear |
| Direction |
Upward |
| Frequency sweep time |
1ms ~ 50Ks |
| Hold/return time |
0ms ~ 50Ks |
| Trigger source |
Internal, external, manual |
| Tag |
Synchronize the model’s falling edge |
| Burst property |
| Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
| Carrier frequency |
1 μHz ~ 100 MHZ |
1 μHz ~ 80 MHZ |
1 μHz ~ 60 MHZ |
1 μHz ~ 40 MHZ |
1 μHz ~ 25 MHZ |
1 μHz ~ 15 MHZ |
| Burst counting |
1 ~ 2000 000 000 |
| Start/stop phase |
0 ° ~ 360 ° |
| Internal cycle |
2 μs ~ 500 s |
| Door control source |
External trigger |
| Trigger source |
Internal, external, manual |
| Frequency meter |
| Measurement functions |
Frequency, period, positive/negative pulse width, duty cycle |
| Frequency |
1 μHz ~ 80 MHZ |
| Gate time |
10ms~16s |
| Input signal range |
0 ~ 3.3 V |
| Trigger property |
| Trigger input |
| Level |
TTL – compatible |
| Slope |
Up or down (optional) |
| Pulse width |
>100ns |
| Trigger output |
| Level |
TTL – compatible |
| The pulse width |
>60ns |
| Maximum frequency |
1MHz |

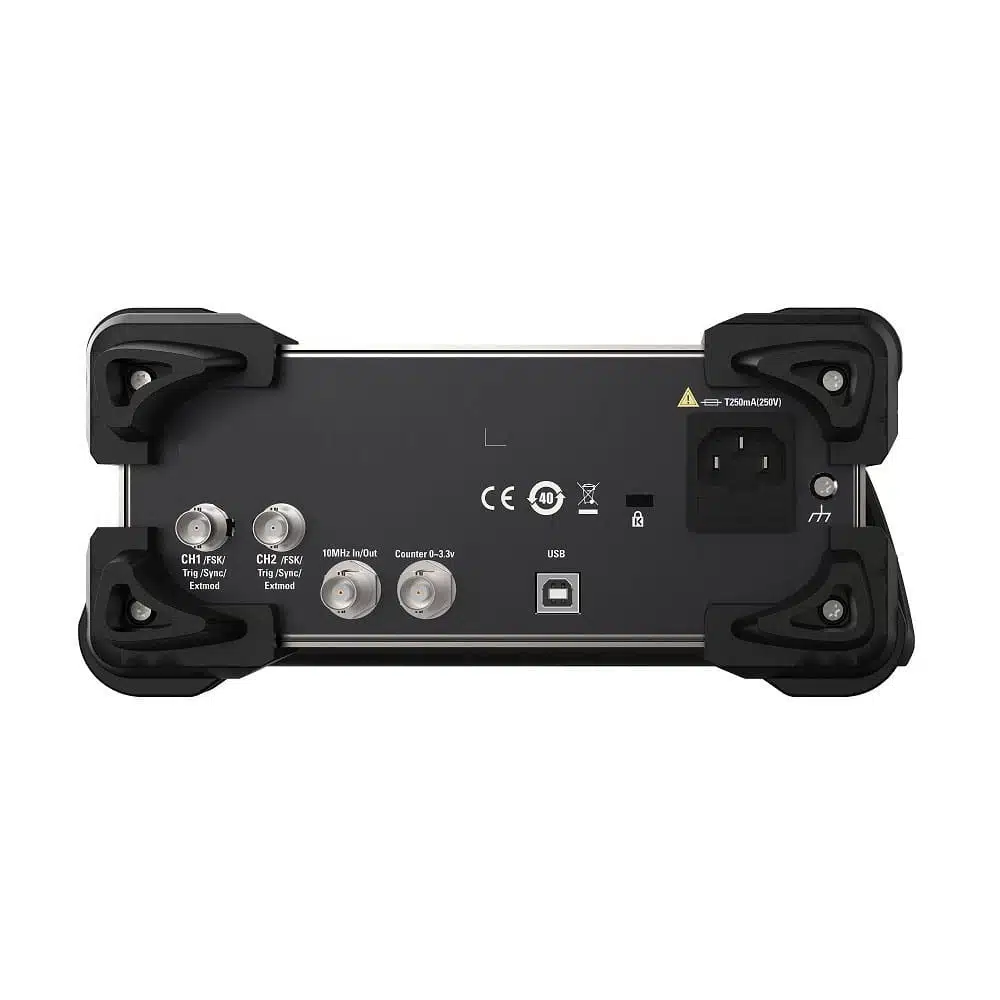

| Reference clock |
| External reference input |
| Lock range |
10 MHz ± 50 Hz |
| Level |
Low level: 0~400mV, high level: 2.5V~5V |
| Locking time |
< 2 s |
| Input impedance |
50 Ω, DC coupling |
| Internal reference output |
| Frequency |
10 MHz + 50 Hz |
| Level |
3.3 Vpp |
| Output impedance (typical value) |
50 Ω, DC coupling |
| Synchronous output |
| Level |
TTL – compatible |
| Impedance |
50Ω, nominal value |

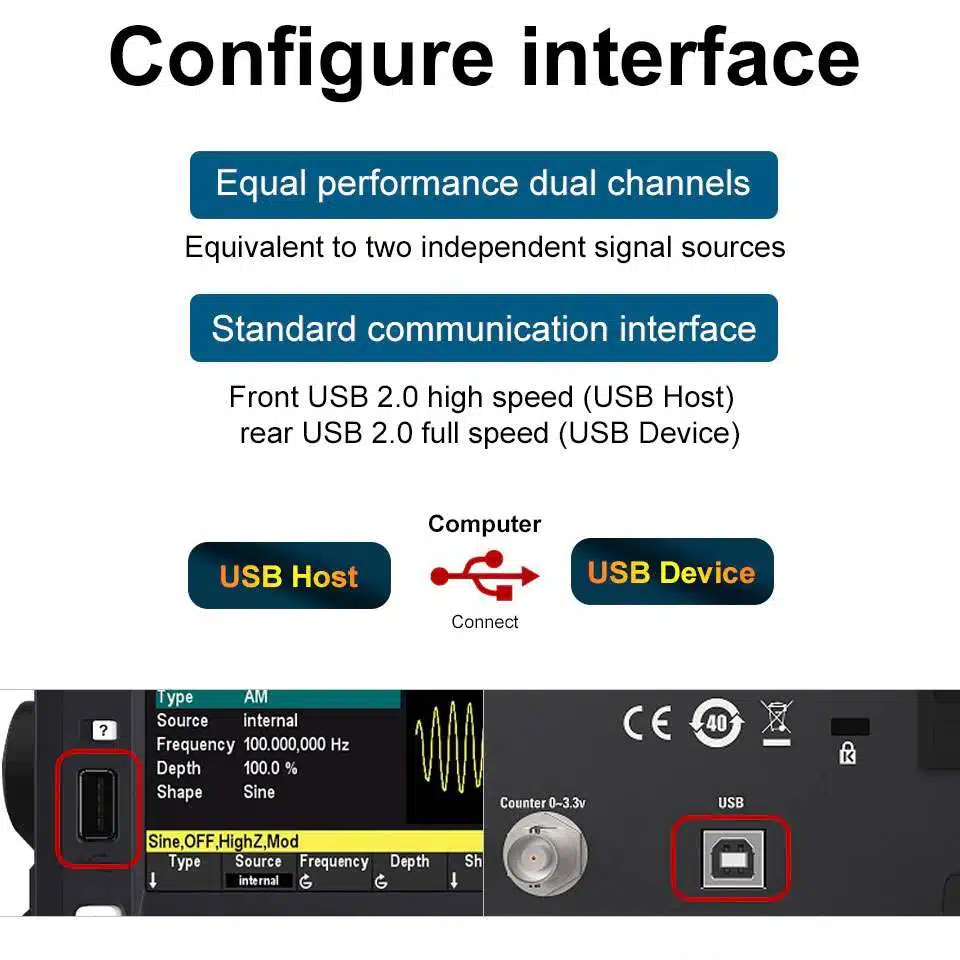

| General features |
| Interface |
USB Host, USB Device |

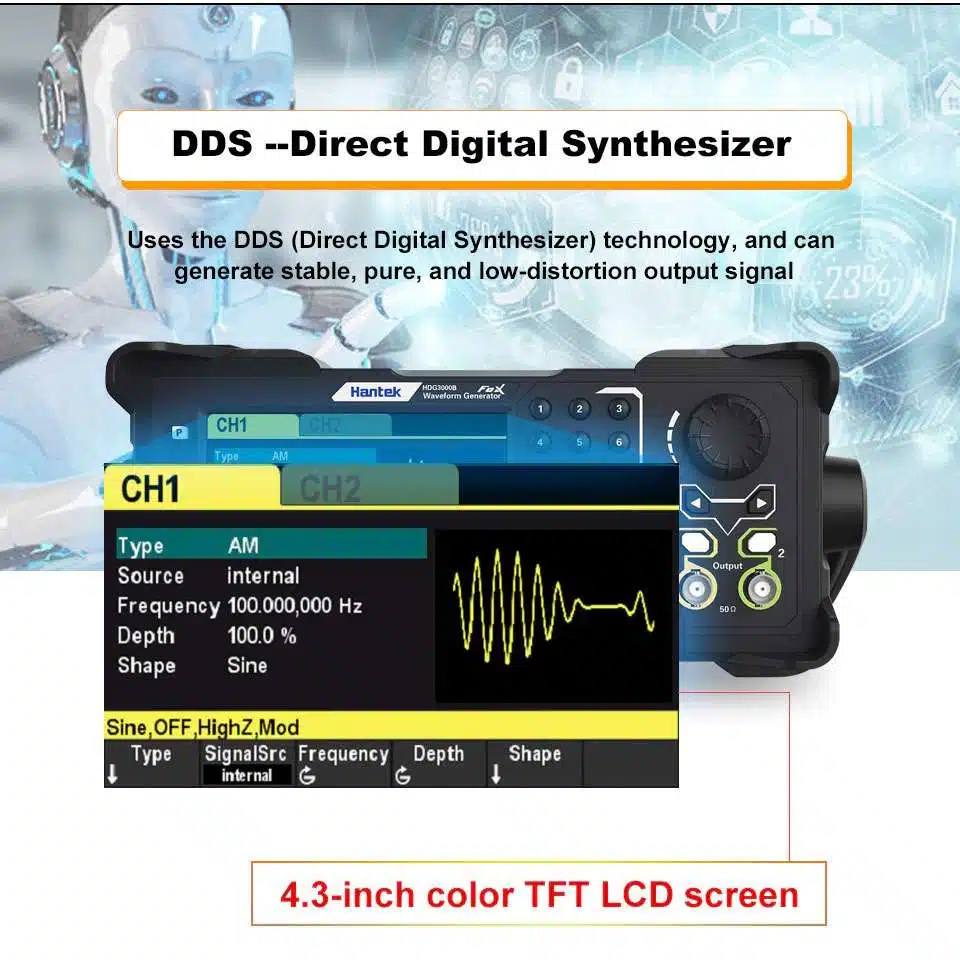

| Display |
4.3-inch color TFT LCD screen |
| Voltage |
100-120VACRMS(±10%),45Hz to 440Hz, CATⅡ |
| 120-240VACRMS(±10%),45Hz to 66Hz, CATⅡ |
| Power |
<30W |
| Fuse |
T, 0.5 A, 250 v, 5 x20mm |
| Environment |
| Temperature range |
Operation: 10℃ ~ 40℃ |
| Non-operation: -20℃ ~ 60℃ |
| Humidity range |
≤+104℉(≤+40°C): Relative humidity ≤90% |
| 106℉~122℉ (+41°C ~50°C): Relative humidity ≤60% |
| Altitude |
Operation: below 3000 meters |
| Non-operation: below 15000 meters |
| Mechanical specifications |
| Dimensions (W × H × D) |
308mm x 232mm x 110mm |
| Weight |
3.09 KG |
