اسپکتروم آنالایزر دستی هانتک مدل HANTEK HSA2030B فرکانس 9kHz تا 3.2GHz با Tracking Generator.

🔎 معرفی و هویت دقیق محصول

این دستگاه یک تحلیلگر طیف قابل‌حمل برای مشاهده، جست‌وجو و ارزیابی سیگنال‌های فرکانس رادیویی است. مدل دقیق HSA2030B علاوه بر بخش Spectrum Analyzer، خروجی Tracking Generator داخلی دارد و به همین دلیل با نسخه A همین خانواده یکسان نیست. محدوده اندازه‌گیری آن از ۹ کیلوهرتز تا 3.2GHz است و مولد ردیاب داخلی نیز از ۵ مگاهرتز تا 3.2GHz کار می‌کند. همین تفاوت سخت‌افزاری، پسوند B و وجود خروجی TG باید هنگام خرید هم‌زمان کنترل شوند تا نسخه بدون مولد به‌جای این مدل سفارش داده نشود.

⚙️ طراحی و مشخصات کاربردی

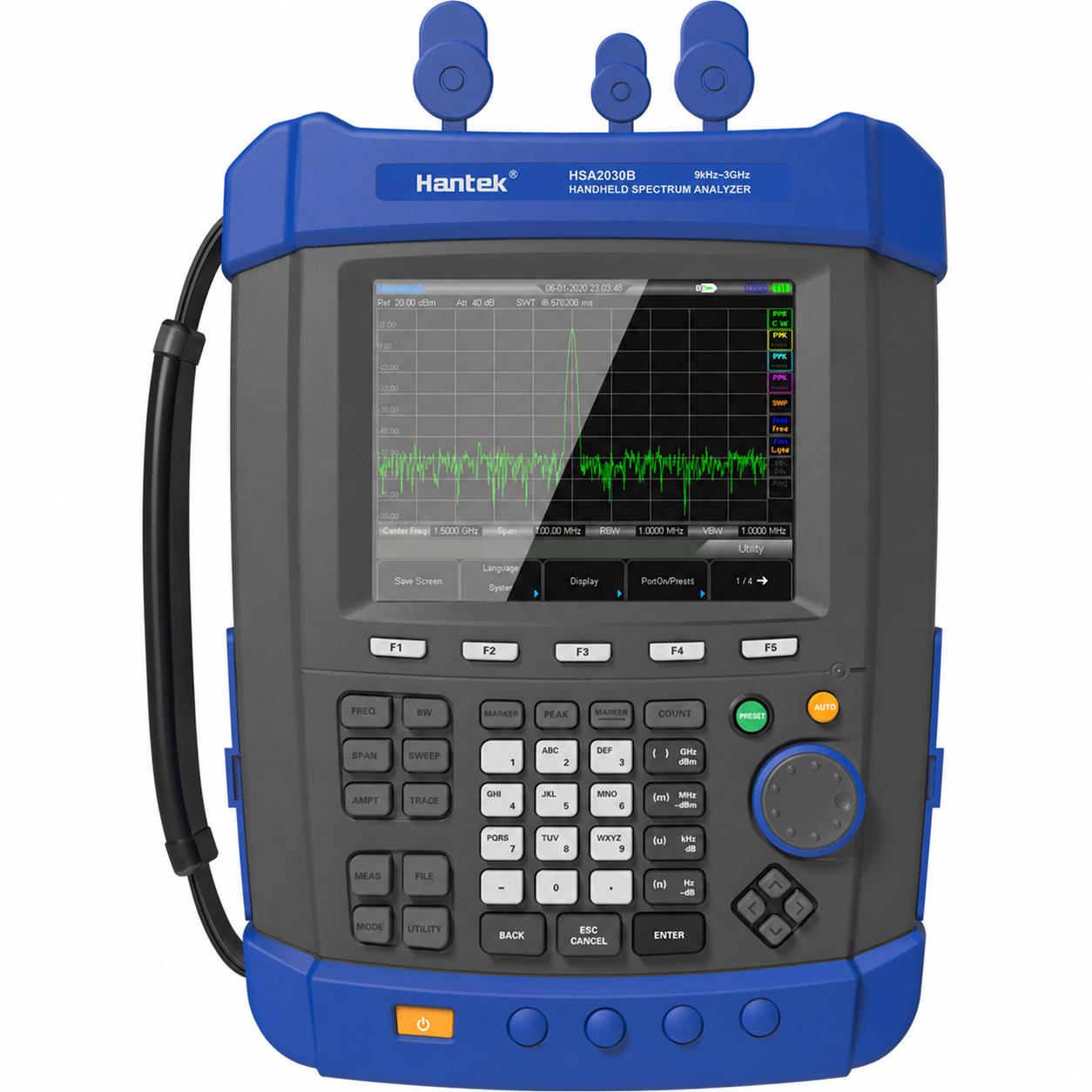

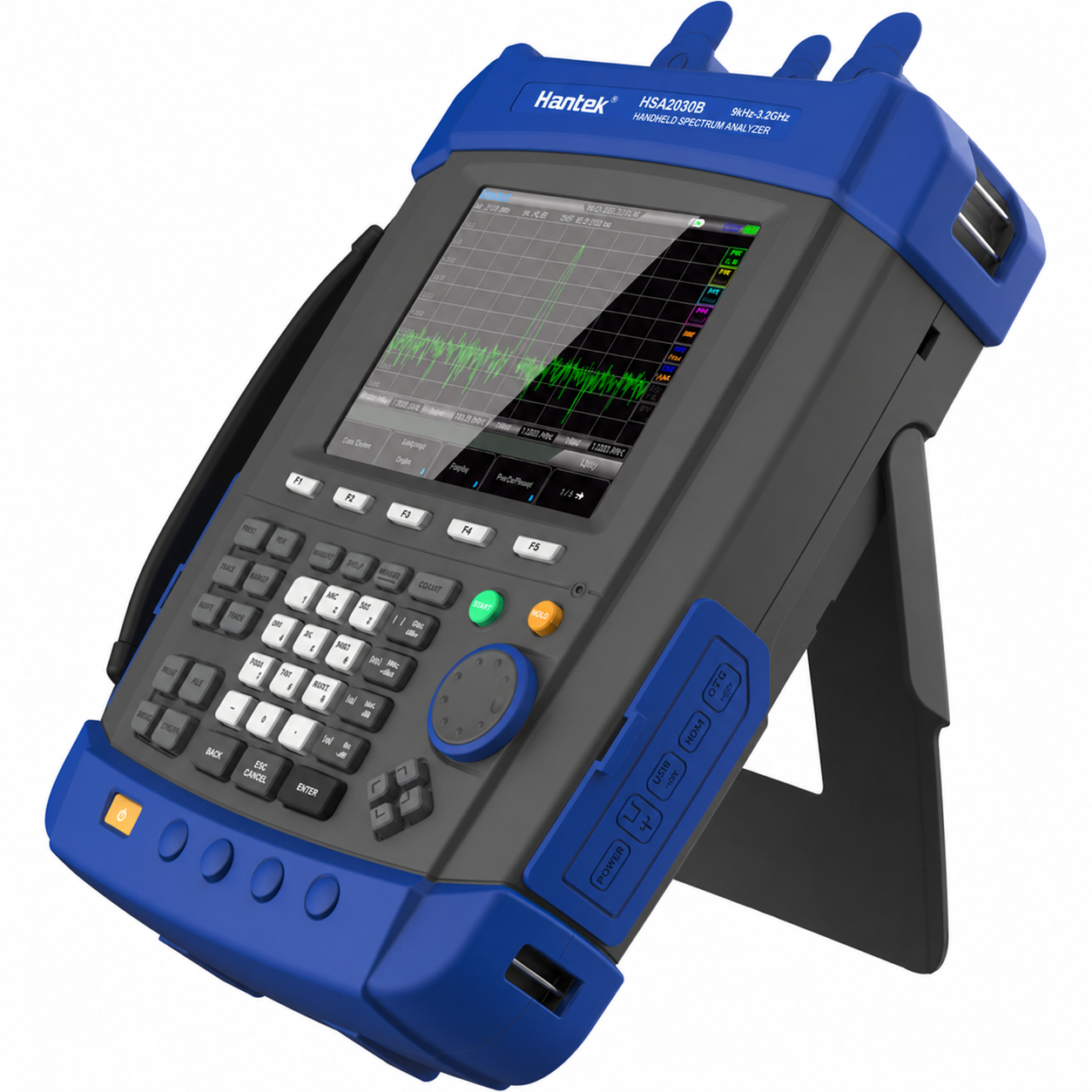

ساختار دستی، ضربه‌گیرهای آبی پیرامون بدنه و پایه تاشو باعث می‌شود HSA2030B هم برای میز آزمایشگاه و هم برای اندازه‌گیری در محل مناسب باشد. نمایشگر رنگی ۵٫۶ اینچی با وضوح ۶۴۰ در ۴۸۰، صفحه‌کلید کامل، کلیدهای تابع و پیچ انتخابگر امکان تنظیم مستقیم فرکانس مرکزی، Span، دامنه، RBW و نشانگرها را فراهم می‌کنند. سازنده برای این سری حفاظت بدنه IP51 و باتری لیتیومی با بیش از چهار ساعت کارکرد اعلام کرده است؛ بااین‌حال دستگاه باید از باران مستقیم، ضربه شدید و آلودگی رسانا دور نگه داشته شود.

پهنای باند تفکیک یا RBW از ۱۰ هرتز تا ۱ مگاهرتز قابل تنظیم است. RBW باریک‌تر برای جداکردن مؤلفه‌های نزدیک به هم و مشاهده نویزهای کم‌سطح مفید است، اما معمولاً زمان Sweep را افزایش می‌دهد. حساسیت بهینه اعلام‌شده تا منفی ۱۶۱ دسی‌بل‌میلی‌وات می‌رسد و تفکیک فرکانسی ۱ هرتز است. این اعداد شرایط توانایی دستگاه را بیان می‌کنند و جایگزین تنظیم صحیح تضعیف‌کننده، پیش‌تقویت‌کننده، سطح مرجع و پهنای باند نیستند. پیش از مقایسه دو اندازه‌گیری باید تنظیمات اصلی در هر دو آزمون یکسان نگه داشته شوند.

🧰 روش استفاده و نکات انتخاب

Tracking Generator داخلی برای تزریق یک سیگنال جاروب‌شونده هماهنگ با گیرنده طیف به‌کار می‌رود و می‌تواند بررسی پاسخ فرکانسی فیلتر، تقویت‌کننده یا شبکه غیرفعال را ساده‌تر کند. خروجی TG به معنی مجاز بودن اتصال مستقیم هر مدار نیست؛ سطح سیگنال، بایاس DC، توان قابل‌تحمل قطعه و نیاز به کوپلینگ یا تضعیف باید جداگانه بررسی شود. ورودی RF دستگاه از کانکتور N مادگی با امپدانس ۵۰ اهم استفاده می‌کند. کابل، تبدیل و ترمینیشن مسیر نیز باید برای فرکانس و امپدانس موردنظر مناسب باشند تا نتیجه بر اثر بازتاب یا افت رابط منحرف نشود.

برای شروع اندازه‌گیری، ابتدا آنتن یا مسیر ۵۰ اهم مناسب را در حالت امن متصل کنید، سپس بازه Span و فرکانس مرکزی را بر اساس سیگنال مورد انتظار انتخاب کنید. سطح مرجع را طوری تنظیم کنید که قله‌ها داخل صفحه بمانند و ورودی اشباع نشود. حداکثر توان ورودی ایمن اعلام‌شده برای توان پیوسته متوسط مثبت ۳۳ دسی‌بل‌میلی‌وات است، ولی این مقدار مجوز اتصال ناشناخته نیست. وجود ولتاژ DC، پالس‌های پرانرژی یا فرستنده نزدیک می‌تواند به ورودی آسیب بزند؛ در چنین شرایطی از تضعیف‌کننده و حفاظت متناسب استفاده شود.

🛡️ ایمنی و نگهداری

درگاه‌های USB Host و Device و ارتباط LAN برای ذخیره داده، اتصال تجهیزات جانبی سازگار و کنترل از راه دور در نظر گرفته شده‌اند و Wi-Fi در این خانواده گزینه‌ای اختیاری است. وجود یک درگاه در تصویر به معنی همراه بودن همه کابل‌ها یا ماژول‌های اختیاری در بسته فروش نیست. متعلقات باید بر اساس جعبه و پیش‌فاکتور همان دستگاه کنترل شوند. باتری‌های ۱۸۶۵۰ داخلی قابلیت کار سیار را فراهم می‌کنند، اما شارژ، نگهداری و تعویض آنها باید مطابق راهنمای Hantek انجام شود و از باتری نامتناسب یا منبع تغذیه خارج از محدوده استفاده نشود.

هنگام انتخاب میان HSA2030B و نسخه A، معیار اصلی وجود Tracking Generator است؛ نسخه B برای آزمون‌هایی که به مولد جاروب هماهنگ نیاز دارند مناسب‌تر است. اختلاف HSA2030B با مدل B دیگر این خانواده نیز در سقف فرکانس است، بنابراین عدد 3.2GHz باید روی مدل، اسناد و نیاز پروژه یکسان باشد. برای مقایسه با گزینه‌های دیگر می‌توانید دسته اسپکتروم آنالایزر را ببینید و مشخصات یک نمونه مرتبط مانند اسپکتروم آنالایزر دستی OWON HSA1036TG را از نظر بازه، فرم دستگاه و امکانات بسنجید.

🛒 راهنمای خرید از عصرتولز

پیش از خرید از عصرتولز، کد کامل HSA2030B، وجود خروجی TG، محدوده ۹ کیلوهرتز تا 3.2GHz، نوع کانکتور و لوازم موردنیاز پروژه را بررسی کنید. این صفحه برای همین مدل نوشته شده و اطلاعات آن نباید به HSA2016A، HSA2030A یا مدل‌های دارای امکانات DMM و اسیلوسکوپ تعمیم داده شود. پس از تحویل، بدنه، نمایشگر، کانکتورها و اقلام داخل جعبه را پیش از روشن‌کردن کنترل کنید. برای حفظ دقت و سلامت ورودی، دستگاه در محیط خشک نگهداری شود و کانکتورها بدون فشار جانبی، آلودگی یا اتصال نادرست مورد استفاده قرار گیرند.

❓ پرسش‌های متداول

آیا مدل‌های ظاهراً مشابه جایگزین HSA2030B هستند؟

خیر؛ مدل دقیق، شکل اتصال، اندازه و مشخصات الکتریکی باید هم‌زمان تطبیق داده شوند. این صفحه فقط برای HANTEK HSA2030B نوشته شده است و اطلاعات آن به مدل مجاور یا نمونه عمومی منتقل نمی‌شود.

آیا می‌توان محصول را بدون بررسی دستگاه مقصد استفاده کرد؟

خیر؛ نوع ورودی، ابعاد مکانیکی، محدوده الکتریکی و روش اتصال دستگاه مقصد باید پیش از استفاده کنترل شود. مشخصات هر جزء فقط در محدوده اعلام‌شده معتبر است.
