معرفی اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D
اسیلوسکوپها ابزارهای مهمی در دنیای الکترونیک و مهندسی برق هستند. این ابزارها به کمک مهندسان و تکنسینها میآیند تا شکل موجهای الکتریکی را مشاهده و تحلیل کنند. در این میان، اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D به عنوان یکی از جدیدترین و پیشرفتهترین مدلهای اسیلوسکوپ تبلتی به بازار عرضه شده است.
این دستگاه نه تنها یک اسیلوسکوپ قدرتمند است، بلکه به عنوان یک مولتیمتر دیجیتال و فانکشن ژنراتور نیز عمل میکند. در این متن، به بررسی ویژگیهای اصلی این دستگاه سه کاره خواهیم پرداخت و نشان خواهیم داد که چرا HANTEK TO-1112D ساخت برند محبوب هانتک انتخابی ایدهآل برای متخصصان الکترونیک است.
اسیلوسکوپ 110 مگاهرتز 2 کاناله
یکی از مهمترین ویژگیهای اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D، پهنای باند 110 مگاهرتزی آن است. این پهنای باند به کاربران امکان میدهد تا سیگنالهای با فرکانس بالا را با دقت و وضوح مشاهده کنند. علاوه بر این، این اسیلوسکوپ دارای دو کانال ورودی است که امکان مشاهده و مقایسه دو سیگنال به صورت همزمان را فراهم میکند. این قابلیت به خصوص در زمانی که نیاز به تحلیل تفاوت بین دو سیگنال یا مشاهده همزمان چندین سیگنال داریم، بسیار مفید است.
این دستگاه با سرعت نمونهبرداری 250MS/s یا 250 میلیون نمونه در ثانیه، میتواند سیگنالها را با دقت بالا ثبت و نمایش دهد. این ویژگی به کاربران اجازه میدهد تا حتی جزئیات کوچک در سیگنالهای پیچیده را نیز به وضوح مشاهده کنند.

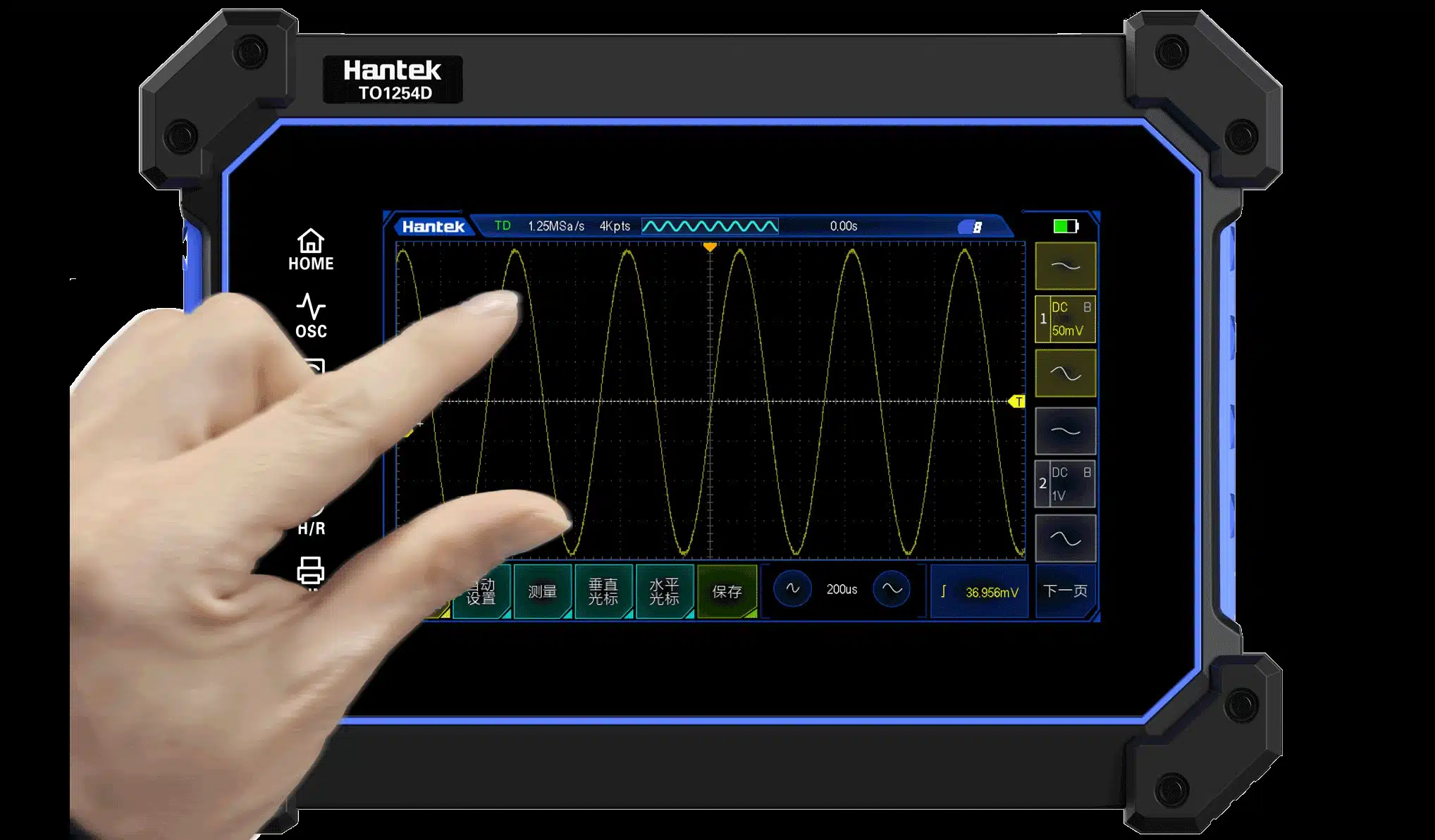

صفحه نمایش لمسی 7 اینچی
یکی از نقاط قوت اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D، صفحه نمایش لمسی 7 اینچی آن است. این صفحه نمایش بزرگ و واضح، کار با اسیلوسکوپ را بسیار آسانتر میکند. به کمک صفحه نمایش لمسی، کاربران میتوانند به راحتی بین منوها جابجا شوند، تنظیمات مختلف را اعمال کنند و به صورت مستقیم با سیگنالها تعامل داشته باشند. این ویژگی به خصوص در شرایط کاری مختلف که نیاز به تغییر سریع تنظیمات داریم، بسیار مفید است.
رزولوشن 8 بیتی
رزولوشن یکی از پارامترهای کلیدی در اسیلوسکوپها است که به دقت نمایش سیگنالها کمک میکند. اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D با رزولوشن 8 بیتی، قادر است تا سیگنالها را با دقت مناسب نمایش دهد. این رزولوشن به معنای آن است که سیگنالها در مقیاسهای کوچک و بزرگ به خوبی نمایش داده میشوند و کاربران میتوانند تحلیل دقیقی از شکل موجهای مختلف داشته باشند.

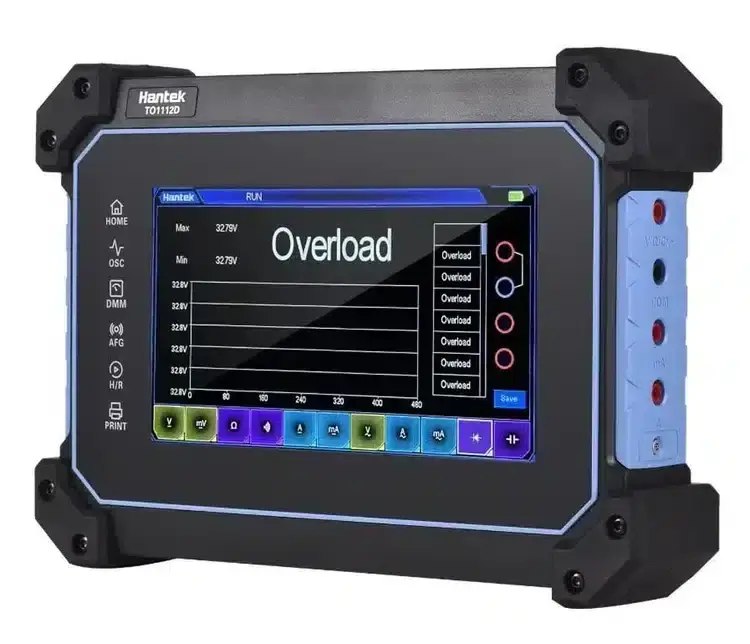

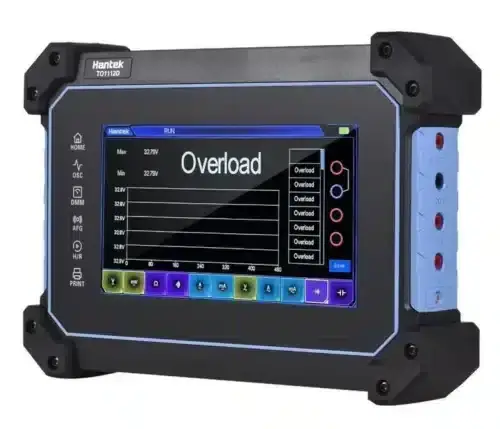

دیجیتال مولتیمتر 4.5 رقمی
اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D تنها یک اسیلوسکوپ نیست؛ بلکه دارای یک مولتیمتر دیجیتال 4.5 رقمی نیز هست. این مولتیمتر دیجیتال میتواند پارامترهای مختلف الکتریکی مانند ولتاژ، جریان، مقاومت و فرکانس را با دقت بالا اندازهگیری کند. با داشتن یک مولتیمتر دیجیتال در کنار اسیلوسکوپ، کاربران میتوانند از یک دستگاه برای انجام چندین وظیفه استفاده کنند و نیازی به حمل چندین دستگاه جداگانه نخواهند داشت.
فانکشن ژنراتور قابل برنامهریزی 25 مگاهرتز
یکی دیگر از ویژگیهای برجسته اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D، فانکشن ژنراتور داخلی آن است که تا 25 مگاهرتز قابلیت تولید سیگنال دارد. این فانکشن ژنراتور قابل برنامهریزی است و به کاربران این امکان را میدهد تا انواع سیگنالهای مختلف را برای تست و تحلیل مدارها تولید کنند. این ویژگی بسیار کاربردی است، به خصوص برای مهندسانی که نیاز به تست پاسخ مدارها به سیگنالهای مختلف دارند.

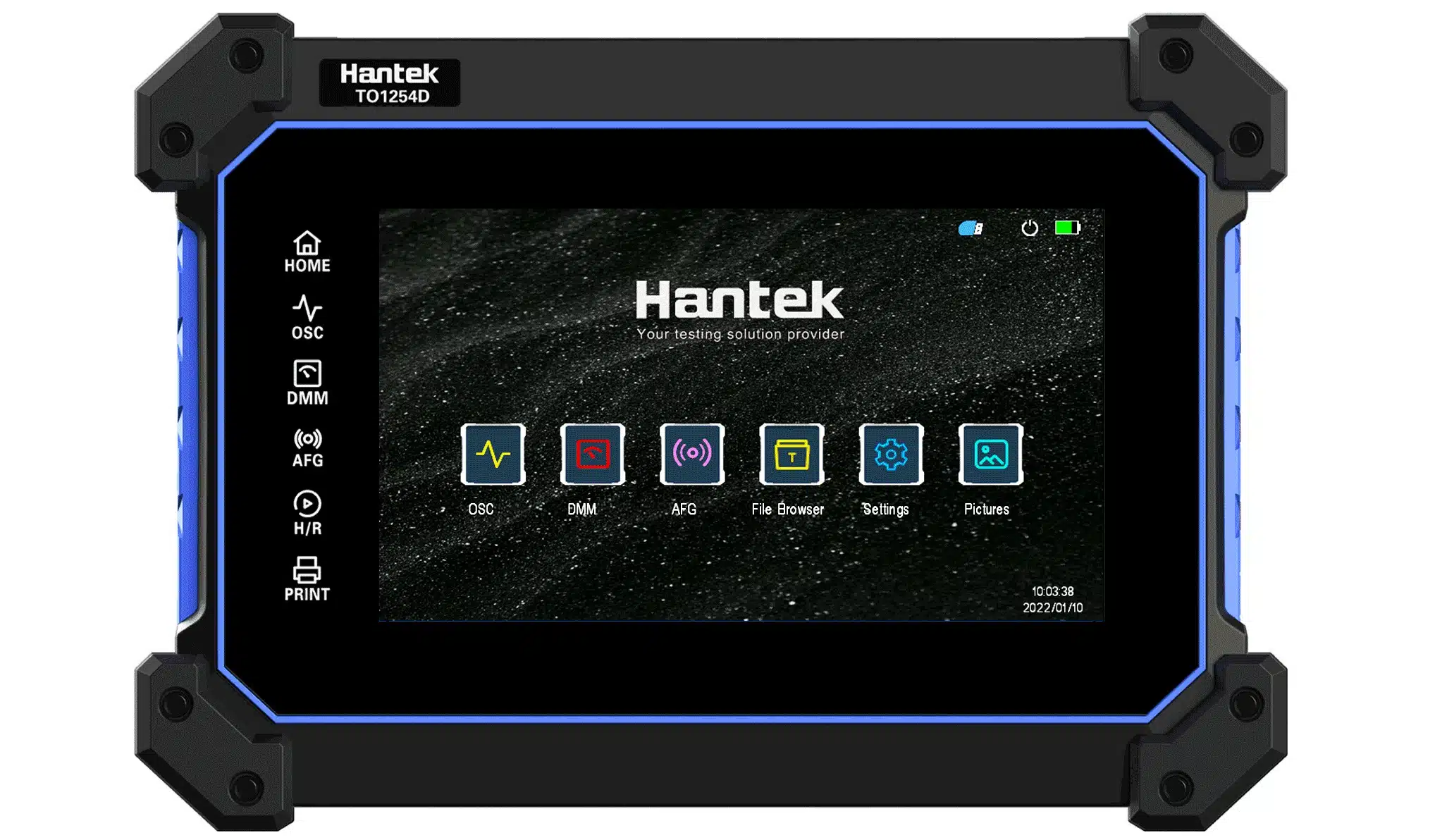

طراحی و قابلیت حمل
طراحی تبلتی اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D یکی از مزایای بارز آن است. این دستگاه با وزنی سبک و ابعادی کوچک، بسیار قابل حمل است و میتوان آن را به راحتی در محیطهای مختلف استفاده کرد. با وجود اندازه کوچک و قابل حمل بودن، این دستگاه از کیفیت ساخت بالایی برخوردار است و میتواند در شرایط مختلف محیطی به خوبی عمل کند.
نرمافزار و قابلیتهای اتصال
اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D به همراه یک نرمافزار کاربردی عرضه میشود که امکان تحلیل دادههای ثبت شده را به کاربران میدهد. این نرمافزار به کاربران اجازه میدهد تا سیگنالها را بر روی کامپیوتر تحلیل کنند، دادهها را ذخیره کنند و گزارشهای مفصلی تهیه کنند. همچنین، دستگاه دارای پورتهای USB و اتصال به کامپیوتر است که به کاربران این امکان را میدهد تا به راحتی دادهها را انتقال دهند و از دستگاه در محیطهای مختلف استفاده کنند.

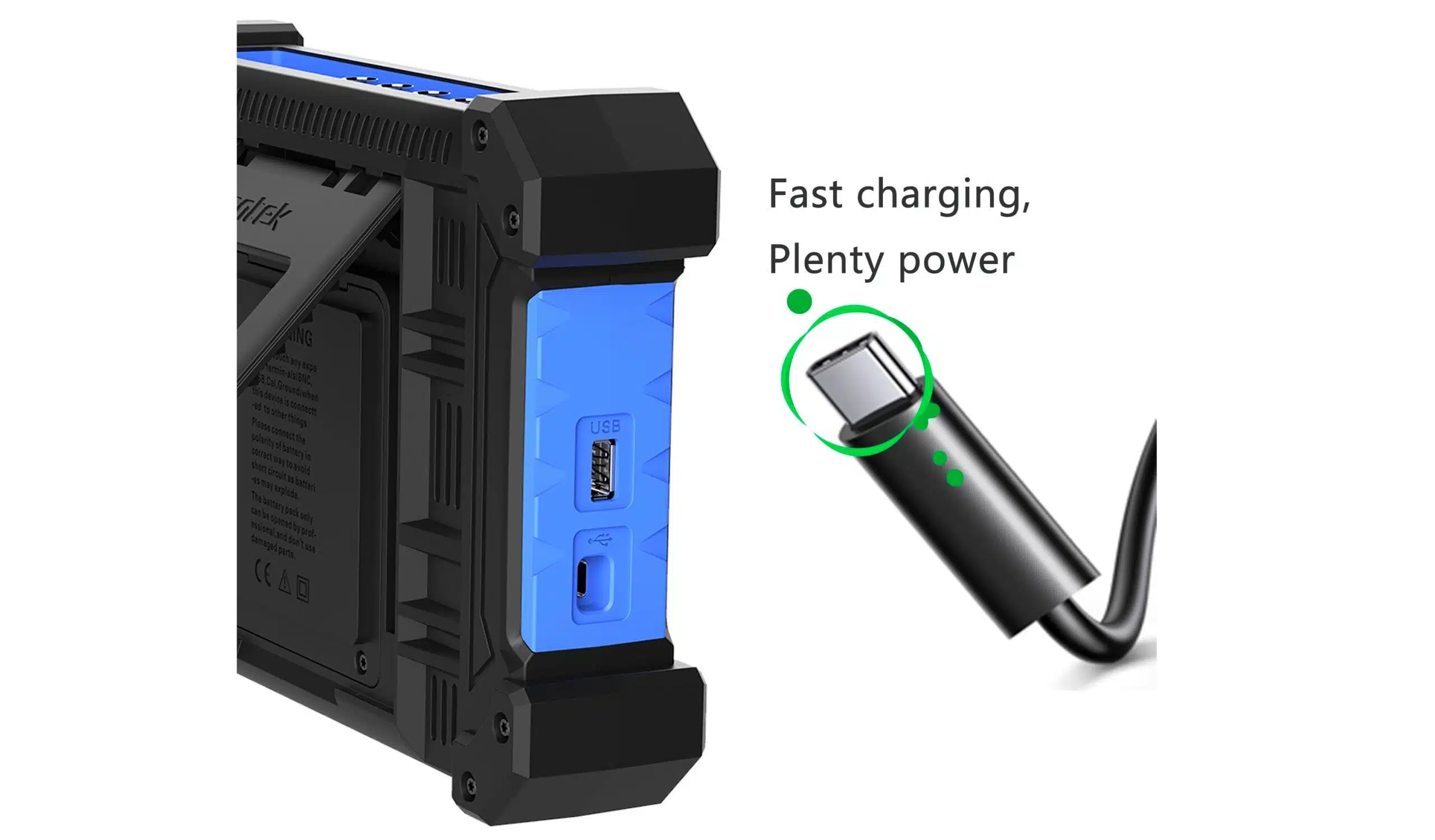

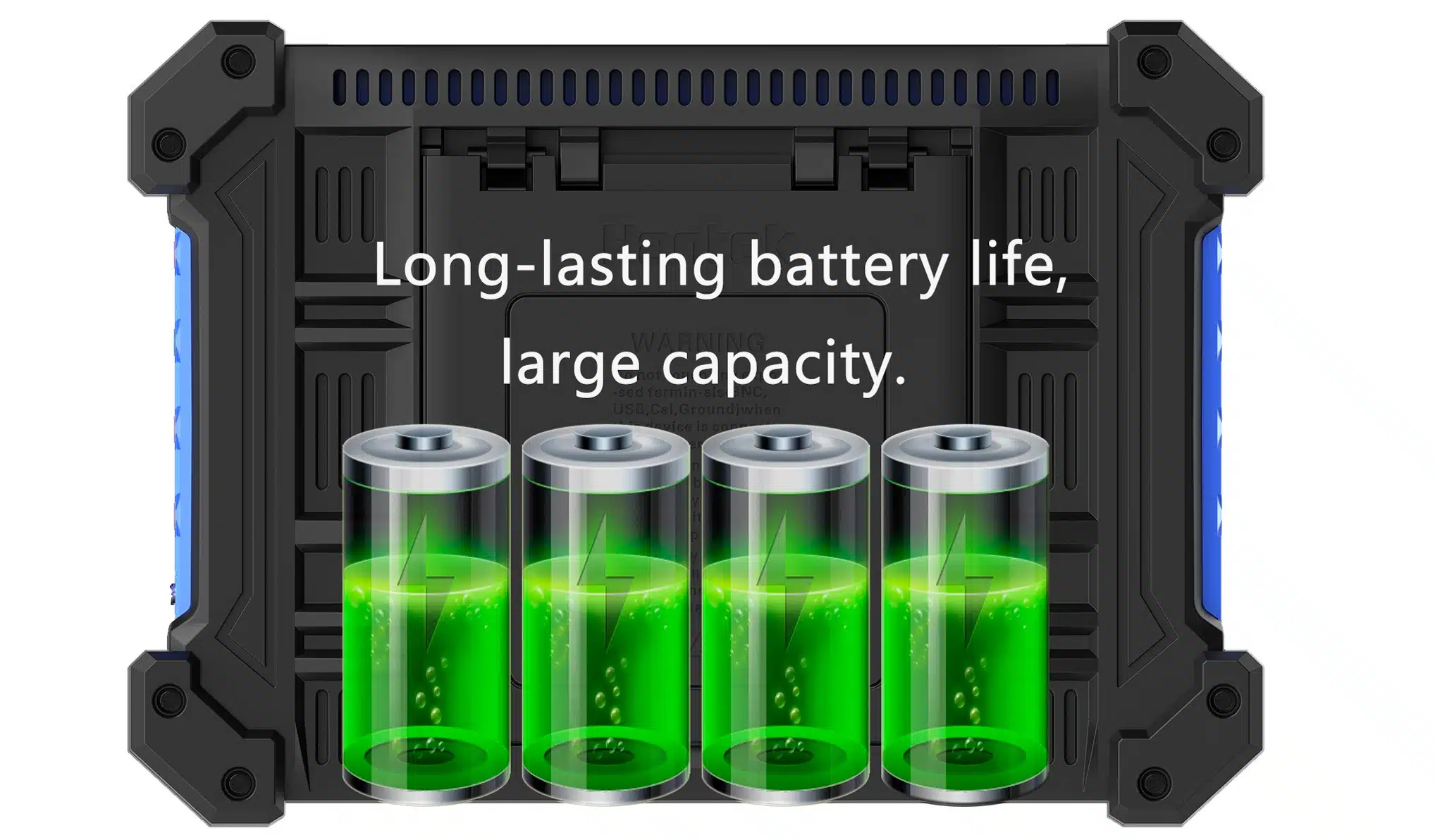

باتری لیتیومی قابل شارژ این دستگاه نیز از نکات حائز اهمیت و یک ویژگی برجسته برای راحتی کاربران محسوب می شود.
کاربردهای مختلف
اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D به دلیل ویژگیهای چندکاره و قابلیتهای پیشرفتهاش، در طیف گستردهای از کاربردها قابل استفاده است. از جمله این کاربردها میتوان به تست و تحلیل مدارهای الکترونیکی، تعمیرات تجهیزات الکتریکی، آزمایشگاههای تحقیقاتی و آموزشی، و همچنین تست و عیبیابی سیستمهای الکترونیکی صنعتی اشاره کرد.
این دستگاه به خصوص برای مهندسان الکترونیک، تکنسینهای تعمیرات، و دانشجویان رشتههای مرتبط بسیار مناسب است. با داشتن یک دستگاه که همزمان به عنوان اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور عمل میکند، کاربران میتوانند به راحتی و با دقت بالا کارهای خود را انجام دهند.
نتیجهگیری
در نهایت، اسیلوسکوپ تبلتی هانتک مدل HANTEK TO-1112D با توجه به ویژگیهای بینظیرش، انتخابی عالی برای کسانی است که به دنبال یک دستگاه چندکاره با کارایی بالا هستند. این دستگاه با پهنای باند 110 مگاهرتز، سرعت نمونهبرداری 250MS/s، صفحه نمایش لمسی 7 اینچی، رزولوشن 8 بیتی، مولتیمتر دیجیتال 4.5 رقمی و فانکشن ژنراتور 25 مگاهرتز، تمامی نیازهای کاربران حرفهای را برآورده میکند.
قابلیت حمل آسان، طراحی مدرن و نرمافزار کاربردی همراه با دستگاه، از دیگر عواملی هستند که HANTEK TO-1112D را به یک ابزار قدرتمند و همهکاره تبدیل کردهاند. اگر به دنبال یک دستگاه چند منظوره و با کیفیت هستید، HANTEK TO-1112D بدون شک یکی از بهترین گزینهها در بازار است.
بررسی فنی
در جدول زیر مشخصات فنی و تخصصی تر سایلوسکوپ های تبلتی هانتک مدل 1000 و 1112 را مشاهده می کنیم:
| Series | TO1000 Series (1G Sampling) | TO1112 Series (250M Sampling) | |||
| Level | |||||
| Horizontal Scale Range | 2ns/div~100s/div1、2、5 sequence | 2ns/div~100s/div1、2、5 sequence | |||
| Incremental Time Measurement Accuracy
(Full Bandwidth) |
Single, “Sampling” mode | Single, “Sampling” mode | |||
| ± (1 sampling interval +100ppm× reading +0.6ns) | ± (1 sampling interval +100ppm× reading +0.6ns) | ||||
| ＞16 times on average | ＞16 times on average | ||||
| ±(1 sampling interval +100ppm× reading +0.4ns) | ±(1 sampling interval +100ppm× reading +0.4ns) | ||||
| Sampling interval = seconds/grid ÷200 | Sampling interval = seconds/grid ÷200 | ||||
| Vertical | |||||
| A/D Converter | 8-bit resolution,each channel sampled simultaneously | 8-bit resolution,each channel sampled simultaneously | |||
| Vertical Cale Range | 2mV/div~10V/div at input BNC | 10mV/div~10V/div at input BNC | |||
| Vertical Resolution | 8bit | 8bit | |||
| Vertical Sensitivity Range | 2mV/div~10V/div | 10mV/div~10V/div | |||
| Offset Range | ±1V（2mV/div~100mV/div） | ±1Vmax(100mV/div) | |||
| ±10V（200mV/div~1V/div） | ±10Vmax (1V/div) | ||||
| ±50V（2V/div~10V/div） | ±50Vmax (10V/div) | ||||
| Dynamic Range | ±5div（8bit） | ±5div（8bit） | |||
| Optional Analog Bandwidth Limitation, Typical | 20MHz,Each channel is independently selectable | 20MHz，Each channel is independently selectable | |||
| DC Gain Accuracy | ±3% FullScale | ±3% FullScale | |||
| Isolation Between Channels | 40dB，DC to the maximum rated bandwidth of each model | 40dB，DC to the maximum rated bandwidth of each model | |||
| Note: Bandwidth reduced to 6MHz when using a 1X probe. | |||||
| Acquisition | |||||
| Sampling Rate Range | 1GSa/s | 250MSa/s | |||
| Acquisition Modes | Normal, Average, Peak, High resolution | Normal, Average, Peak, High resolution | |||
| Waveform Interpolation | （sinx）/x | （sinx）/x | |||
| Single Sequence | Acquisition Modes | Collection Stop Time | Collection Stop Time | ||
| Normal and Peak | All channels perform single collection at the same time. | Simultaneous single acquisition of all channels | |||
| Average | All channels perform collections for N times at the same time. N can be 2, 4, 8, 16, 32, 64, 128, or 256. | All channels conduct n acquisitions at the same time, and N can take the values of 2, 4, 8, 16, 32, 64, 128, 256 | |||
| Storage Depth | 8Mpts | 8Mpts | |||
| Trigger | |||||
| Mode | Automatic, Normal, Single | Automatic, Normal, Single | |||
| Level | CH1~CH4 ±4 divisions from center of screen | CH1/CH2 ±4 divisions from center of screen | |||
| Release Inhibition Range | 8ns~10s | 8ns~10s | |||
| Trigger Level Accuracy | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Trigger Sensitivity | ±0.87div(2mV/div)
±0.78div(5mV/div) ±0.69div(10mV/div) ±0.52div(20mV/div) ±0.47div(50mV/div) ±0.26div(100mV/div) ±0.26div(200mV/div) ±0.47div(500mV/div) ±0.26div(1V/div) ±0.26div(2V/div) ±0.26div(5V/div) ±0.26div(10V/div) |
±0.87div(2mV/div)
±0.78div(5mV/div) ±0.69div(10mV/div) ±0.52div(20mV/div) ±0.47div(50mV/div) ±0.26div(100mV/div) ±0.26div(200mV/div) ±0.47div(500mV/div) ±0.26div(1V/div) ±0.26div(2V/div) ±0.26div(5V/div) ±0.26div(10V/div) |
|||
| Edge-triggered | |||||
| Slope | Rising, Falling, Rising & Falling | Rising, Falling, Rising & Falling | |||
| Source | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Pulse Width Trigger | |||||
| Polarity | Positive polarity, negative polarity | Positive polarity, negative polarity | |||
| Condition | <、>、!=、= | <、>、!=、= | |||
| Source | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Pulse width range | 8ns~10s | 8ns~10s | |||
| Video Trigger | |||||
| Signal standard | NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i | NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i | |||
| Source | CH1~CH4 / CH1~CH2 | CH1~CH2 | |||
| Synchronization | Scan line, Line number, Odd field, Even field, All fields | Scan line, Line number, Odd field, Even field, All fields | |||
| Slope Trigger | |||||
| Slope | Rising, Falling | Rising, Falling | |||
| Condition | <、>、!=、= | <、>、!=、= | |||
| Source | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Time Range | 8ns~10s | 8ns~10s | |||
| Timeout Trigger | |||||
| Source | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Polarity | Positive polarity, negative polarity | Positive polarity, negative polarity | |||
| Time Range | 8ns~10s | 8ns~10s | |||
| Input | |||||
| Channel Count | 4 / 2 Analog channels | 2 Analog channels | |||
| Input Coupling | DC, AC or GND | DC, AC or GND | |||
| Input Impedance | 1MΩ±2% | 1MΩ±2% | |||
| Input Capacitance | 18pF±3pF | 18pF±3pF | |||
| Probe Attenuation | 1X、10X | 1X、10X | |||
| Support probe attenuation coefficient | 0.01X~10000X | 0.01X~10000X | |||
| Voltage Level | 300VCATII | 300VCATII | |||
| Maximum Input Voltage | 300VRMS（10X） | 300VRMS（10X） | |||
| Measurement | |||||
| Cursor | The voltage difference between the cursors △Y | ||||
| The time difference between the cursors △X | |||||
| Reciprocal of △X in Hertz (1/△X) | |||||
| Auto Measure | Frequency、Bimodal value、Average value、Maximum value、Minimum value、Period、Top value, Middle value、Bottom value、 Amplitude、 Root mean square、Rising edge overshoot、Rising edge precharge、Cycle root mean Square、Cycle average value、Rising time、Falling time、Positive pulse Width、Negative pulse width、Positive duty cycle、Negative duty cycle、FRR、FFF、Falling edge overshoot, Falling edge precharge, Pulse width、FRF、FFR、LRR、LRF、LFR、LFF、Maximum value time、Minimum value time、Positive phase difference、Negative phase difference、Variance、Number of positive pulses、Number of negative pulses、Number of rising edges、Number of falling edges、Trigger count | ||||
| Math Operations | |||||
| Data Source | CH1~CH4 / CH1~CH2 | CH1/CH2 | |||
| Operator | ＋、－、×、/、FFT | ||||
| FFT | Point | 1024 | |||
| Window | Rectangle, Hanning, Hemming, Blackman, Bartlett, Flat top | ||||
| Display | Display single or display all | ||||
| Vertical scale | dB、VRms | ||||
| Storage | |||||
| Save / Transfer out | Save and call out, Including Images, References, CSV, Binary, Settings | ||||
| Save to External Storage | Images, References, CSV, Binary, Settings | ||||
| Arbitrary Waveform Generator | |||||
| Channel Number | 1 | ||||
| Sampling Rate | 200MSa/s | ||||
| Vertical Resolution | 12bit | ||||
| The Highest Frequency | 25MHz | ||||
| Standard Waveform | Sine wave, Square wave, Triangle wave, Noise, DC | ||||
| Sine Wave | Frequency range | 0.1Hz~25MHz | |||
| Square wave/Pulse | Frequency range | 0.1Hz~10MHz | |||
| Duty ratio | 0~100% | ||||
| Triangle Wave | Frequency range | 0.1Hz~1MHz | |||
| Symmetry | 0%~100% | ||||
| Noise | Bandwidth | ＞25MHz | |||
| DC | Offset | ±1.5V（50Ω）、±3.0V（high resistance） | |||
| Resolution | 100μV | ||||
| Precision | 2%（1KHz） | ||||
| Arbitrary Wave | Frequency range | 0.1Hz~10MHz | |||
| Support upper computer download, and external memory calling out | |||||
| Amplitude | 50Ω+2% | ||||
| Amplitude | 0mV~3Vpp（50Ω） | ||||
| 0mV~6Vpp（high resistance） | |||||
| Frequency Resolution | 0.1 Hz or 4 bits, take the greater one of the two | ||||
| Wavelength | 4KSa | ||||
| Frequency Accuracy | 100 ppm (< 10 kHz) 50 ppm (> 10 kHz) | ||||
| Modulation | FM | Modulation waveform | Sine wave, Square wave, Triangle wave | ||
| Modulation frequency | 1Hz~50KHz | ||||
| Modulation deviation | 0.1Hz~1KHz | ||||
| AM | Modulation waveform | Sine wave, Square wave, Triangle wave | |||
| Modulation frequency | 1Hz~50KHz | ||||
| Modulation depth | 0%-120% | ||||
| Burst | Type | Multi-period, Infinite | |||
| Cycle Number | 1~2000000000 | ||||
| Trigger source | Manual | ||||
| Multimeter | |||||
| Maximum resolution | 4000 points | ||||
| Measuring method | Voltage, Current, resistance, capacitance, diode, on-off measurement | ||||
| Maximum Input Voltage | AC:600V,DC:600V | ||||
| Maximum Input Current | AC:10A,DC:10A | ||||
| Input Impedance | 10MΩ | ||||
| Measurement Item | Range | Precision | Resolution | ||
| DC Voltage | 400mV | ±（1%+2） | 100μV | ||
| 4.000V | 1mV | ||||
| 40.00V | 10mV | ||||
| 400.0V | 100mV | ||||
| 600.0V | 1V | ||||
| Overload protection: 400mV: 250V, other: 600Vrms. | |||||
| AC Voltage | 4.000V | ±（1.2%+5） | 1mV | ||
| 40.00V | 10mV | ||||
| 400.0V | 100mV | ||||
| 600.0V | ±（1.5%+5） | 1V | |||
| Frequency：40Hz~400Hz | |||||
| Frequency of 400V and 600V：40Hz~100Hz | |||||
| DC Current | 40.00mA | ±（1%+2） | 10μA | ||
| 200.0mA | ±（1.5%+2） | 100μA | |||
| 4.000A | ±（1.8%+2） | 1mA | |||
| 10.00A | ±（3%+2） | 10mA | |||
| Overload protection: self restoring fuse: 200mA/250V, 4A and 10A range no fuse | |||||
| AC Current | 40.00mA | ±（1.3%+2） | 10μA | ||
| 400.0mA | ±（1.8%+2） | 100μA | |||
| 4.000A | ±（2%+3） | 1mA | |||
| 10.00A | ±（3%+5） | 10mA | |||
| Frequency: 40Hz~400Hz; | |||||
| Self restoring fuse: 200mA/250V, 4A and 10A range no fuse. | |||||
| Resistance | 400.0Ω | ±（1%+3） | 0.1Ω | ||
| 4.000KΩ | ±（1.2%+5） | 1Ω | |||
| 60.00KΩ | 10Ω | ||||
| 400.0KΩ | 100Ω | ||||
| 4.000MΩ | 1KΩ | ||||
| 40.00MΩ | ±（1.5%±3） | 10KΩ | |||
| Overload protection: 220Vrms | |||||
| Capacitance | 40.00nF | ±（3%+5） | 10pF | ||
| 400.0nF | 100pF | ||||
| 4.000μF | 1nF | ||||
| 40.00μF | 10nF | ||||
| 100.0μF | 100nF | ||||
| Overload protection: 220Vrms | |||||
| Diode | 0V~1.0V | ||||
| On off Measurement | <50Ω | ||||
| General Specifications | |||||
| Panel Type | 7 “TFT LCD | ||||
| Display Resolution | 800 (horizontal) *480 (vertical) pixels | ||||
| Display Type | Point, Vector | ||||
| Waveform Brightness | Adjustable | ||||
| Grid Types | Solid line, Dotted line, None | ||||
| Grid Brightness | Adjustable | ||||
| Screen Brightness | Adjustable | ||||
| Afterglow | 1s、5s、10s、30s、Infinite, Off | ||||
| Standard Interface | USB Host、USB Device | ||||
| Power Supply | AC 100 ~ 240V, 50 ~ 60Hz; DC input 5V3A/9V2A/12v1.5A | ||||
| Power Consumption | <8W | ||||
| Fast Charge | Support fast charging | ||||
| Battery | 3.7V 2600mAh*4 in parallel | 3.7V 2600mAh*2 in parallel | |||
| Environmental | |||||
| Temperature | 0℃-50℃ | ||||
| Storage Temperature | -20℃-60℃ | ||||
| Humidity | ≤+104℉（≤+40°C）: ≤90% relative humidity | ||||
| 106℉~122℉（+41°C~50°C）:≤60% relative humidity | |||||
| Cooling | Convection | ||||
| Altitude | Operating and Nonoperating | 3,000m（10,000 feet） | |||
| Random vibration | 0.31gRMS from 50Hz to 500Hz, 10 minutes on each axis | ||||
| Nonoperating | 2.46gRMS from 5Hz to 500Hz, 10 minutes on each axis | ||||
| Mechanical | |||||

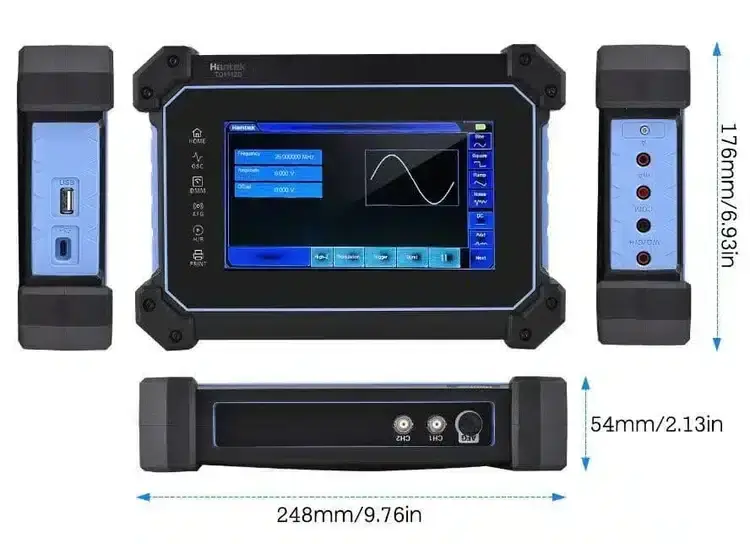

| Dimension | 248mm*176mm*54mm (L x W x H) | ||||
| Weight | 1.2KG (including batteries) | ||||
