رله قدرت HASCO مدل HAT902ASDC24 بوبین 24V DC کنتاکت 40A.

رله HAT902ASDC24 از خانواده رله‌های قدرت HASCO است و برای قطع و وصل بار به کمک یک فرمان الکتریکی 24 ولت DC به کار می‌رود. کد کامل حک‌شده روی بدنه اهمیت زیادی دارد: بخش HAT902 خانواده و نوع پایه، حرف A آرایش کنتاکت SPST-NO یا یک کنتاکت باز را مشخص می‌کند، حرف S به ساختار آب‌بندی‌شده اشاره دارد و DC24 ولتاژ نامی بوبین را نشان می‌دهد. بنابراین این محصول را نباید فقط بر اساس ظاهر با مدل‌های HAT901، نسخه‌های بوبین AC یا مدل‌های دارای کنتاکت تبدیل‌شونده جایگزین کرد.

مشخصات بوبین 24 ولت DC

طبق جدول رسمی سری HAT902، مقاومت بوبین نسخه 24 ولت DC در دمای 25 درجه سانتی‌گراد حدود 660 اهم با تلرانس مثبت و منفی ده درصد است. ولتاژ عملکرد تضمین‌شده در جدول حداکثر 18 ولت و ولتاژ رهاشدن حداقل 2.4 ولت ذکر شده است. مقدار 31.2 ولت فقط به‌عنوان حداکثر ولتاژ قابل تحمل برای مدت کوتاه درج شده و ولتاژ کار دائم نیست. برای استفاده عادی باید بوبین با منبع DC پایدار 24 ولت تحریک شود و قطبیت، مدار درایور و حفاظت برگشت القایی نیز در طراحی کنترل بررسی شوند.

کنتاکت قدرت و آرایش SPST-NO

آرایش A در نام این مدل به معنی یک کنتاکت normally open است؛ در حالت بدون تحریک مسیر COM به NO باز می‌ماند و با اعمال ولتاژ صحیح به بوبین بسته می‌شود. روی نمونه موجود، عبارت NO:40A و رده‌های 120VAC/1HP، 277VAC/2HP و 28VDC دیده می‌شوند. دیتاشیت خانواده نیز حداکثر جریان سوئیچینگ تا 40 آمپر و حداکثر ولتاژ سوئیچینگ 277VAC یا 28VDC را بیان می‌کند. این اعداد سقف‌های نامی هستند و به معنی مناسب‌بودن خودکار رله برای هر بار 40 آمپری نیستند.

انتخاب رله بر اساس نوع بار

جریان راه‌اندازی موتور، کمپرسور، لامپ، خازن و منبع تغذیه سوئیچینگ می‌تواند چند برابر جریان کار عادی باشد. به همین دلیل باید رده بار، تعداد دفعات قطع و وصل، دمای محیط، تهویه، سطح مقطع سیم و کیفیت اتصال ترمینال‌ها هم‌زمان سنجیده شوند. برای بارهای سنگین یا کاربردهای پیوسته، استفاده از ضریب اطمینان و در صورت نیاز یک کنتاکتور مناسب تصمیم مطمئن‌تری است. اگر داده دقیق بار در دسترس نیست، تنها عدد 40A روی بدنه مبنای کافی برای طراحی نیست و باید با متخصص برق یا دیتاشیت تجهیز مصرف‌کننده تطبیق داده شود.

پایه‌های PCB و ترمینال اتصال سریع

سری HAT902 برای پایه‌های نصب روی برد و ترمینال‌های اتصال سریع 6.35 میلی‌متری طراحی شده است. پایه‌های کوچک‌تر برای بوبین و نصب روی PCB هستند و ترمینال‌های پهن مسیر کنتاکت قدرت را تشکیل می‌دهند. پیش از جایگزینی، فاصله پایه‌ها، جهت قرارگیری، نقشه زیر رله و فضای آزاد اطراف بدنه با برد دستگاه مقایسه شود. مسیرهای مسی PCB باید متناسب با جریان واقعی طراحی شده باشند؛ بار پرجریان نباید از مسیر باریک یا لحیم کم‌حجم عبور کند. اتصال شل در ترمینال می‌تواند مقاومت و حرارت موضعی ایجاد کند.

زمان عملکرد، دوام و شرایط محیطی

در مشخصات سری، زمان عملکرد حداکثر 15 میلی‌ثانیه و زمان رهاشدن حداکثر 10 میلی‌ثانیه اعلام شده است. مقاومت عایقی 1000 مگااهم در 500 ولت DC و عمر مکانیکی تا ده میلیون سیکل نیز برای خانواده ذکر می‌شود. عمر الکتریکی به نوع و مقدار بار وابسته است و معمولاً از عمر مکانیکی کمتر خواهد بود. محدوده دمای کاری نسخه DC در دیتاشیت از منفی 55 تا مثبت 85 درجه سانتی‌گراد آمده، اما دمای واقعی بوبین و محل نصب باید کنترل شود و رله نزدیک منبع حرارت یا در محفظه بدون تهویه به‌سادگی در سقف نامی استفاده نشود.

راهنمای نصب و حفاظت مدار

پیش از سیم‌کشی، برق مدار کاملاً قطع و بی‌برقی با ابزار مناسب تأیید شود. برای بوبین DC می‌توان از دیود هرزگرد یا مدار جذب‌کننده مناسب استفاده کرد تا ولتاژ برگشتی به ترانزیستور، میکروکنترلر یا خروجی PLC آسیب نزند؛ انتخاب این قطعه باید با سرعت رهاشدن مورد نیاز هماهنگ باشد. در مسیر بار، فیوز یا حفاظت اضافه‌جریان متناسب با سیم، بار و استاندارد دستگاه ضروری است. رله جایگزین فیوز، کلید حفاظتی یا کنتاکتور ایمنی نیست و در مدارهای برق شهر نصب باید توسط فرد دارای صلاحیت انجام شود.

کنترل تطابق پیش از خرید

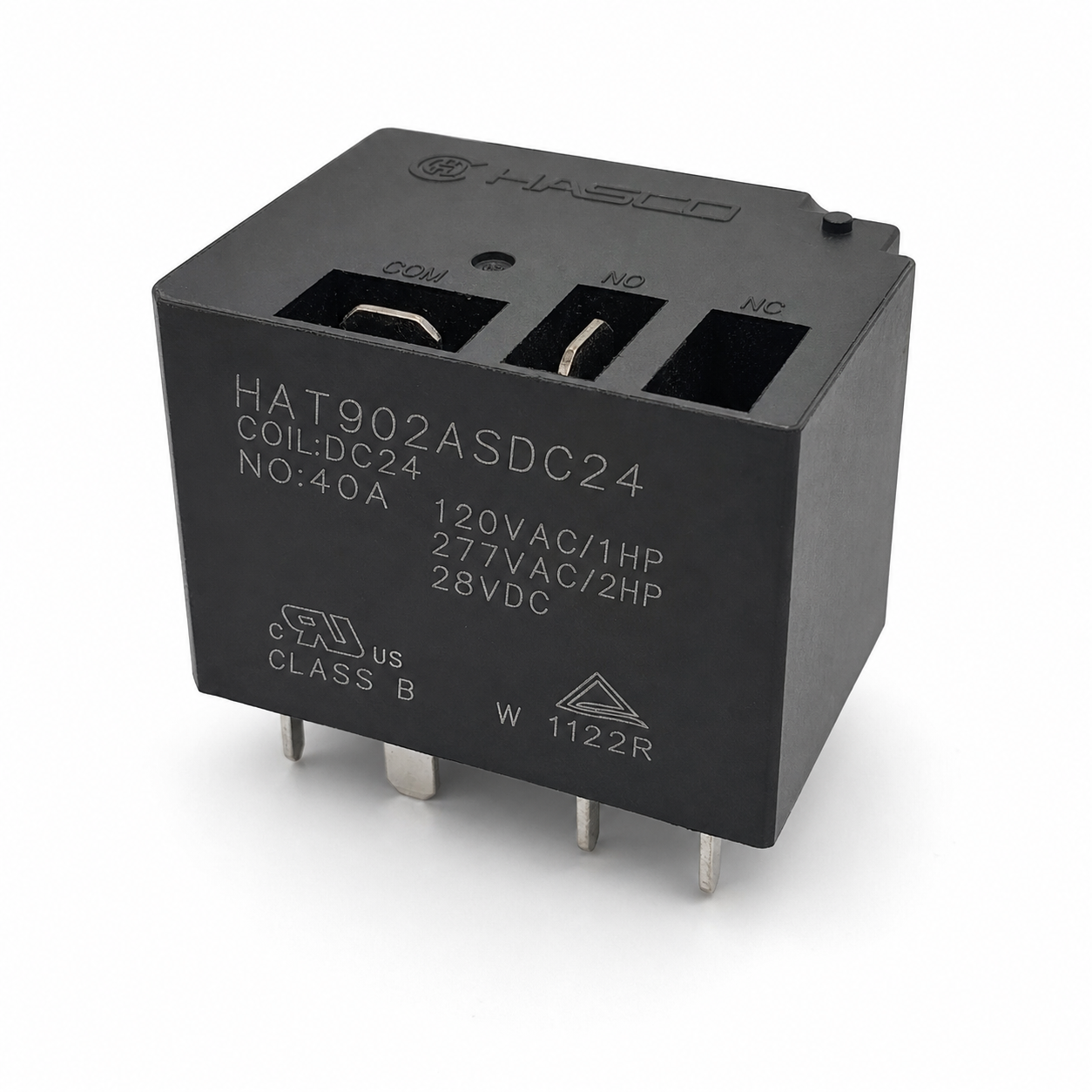

برای اطمینان از سازگاری، عبارت کامل HAT902ASDC24، ولتاژ بوبین 24V DC، آرایش کنتاکت NO، ابعاد بدنه، فوت‌پرینت پایه‌ها و نوع ترمینال نمونه قبلی را بررسی کنید. مدل‌های شبیه ممکن است بوبین 12، 48 یا 110 ولت، کنتاکت NC یا SPDT، بدنه باز یا نسخه متفاوت عایقی داشته باشند. عکس کالای این صفحه نوشته‌ها و ترمینال‌های نمونه موجود را نشان می‌دهد. اگر رله برای تعمیر دستگاه خاصی تهیه می‌شود، بهتر است تصویر واضح قطعه قدیمی و نقشه مدار با مشخصات این صفحه مقایسه شود تا خطر انتخاب صرفاً ظاهری کاهش یابد.
