خرید رله خودرویی 24 ولت 80 آمپر مدل KKA B8-0241H23

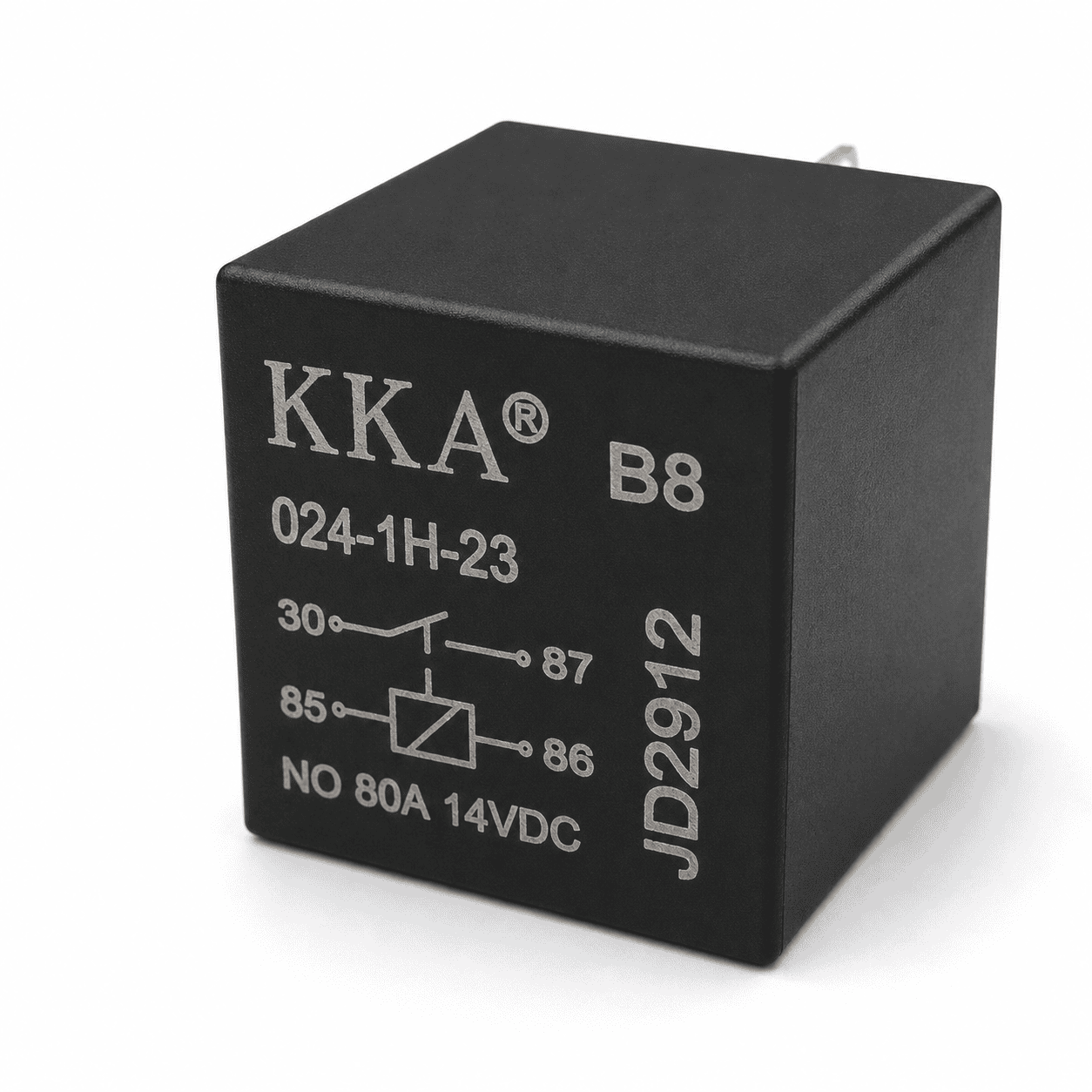

رله خودرویی 24 ولت 80 آمپر مدل KKA B8-0241H23 یک رله الکترومکانیکی چهارپایه با بوبین ۲۴ ولت DC و کنتاکت عادی‌باز 1H یا Form A است. نام انگلیسی کامل آن KKA B8-0241H23 24VDC 4-Pin SPST-NO Automotive Relay است. این مدل برای کنترل بار در خودروهای سنگین، ماشین‌آلات متحرک و مدارهای فرمان ۲۴ ولتی کاربرد دارد. هویت کامل مدل از صفحه رسمی خانواده B8، جدول سفارش مستقل، دیتاشیت و نوشته خوانای روی دو نمای خود قطعه تطبیق داده شده است؛ بنابراین مشخصات نسخه ۲۴ ولت چهارپایه با نسخه‌های دیگر خانواده جابه‌جا نشده‌اند.

بوبین ۲۴ ولت و کنتاکت عادی‌باز

کد 024 در راهنمای سفارش KKA ولتاژ بوبین ۲۴ ولت DC را مشخص می‌کند و کد 1H به کنتاکت Form A اشاره دارد. در این ساختار، دو پایه به بوبین و دو پایه به مسیر قدرت اختصاص دارند. با فعال‌شدن بوبین، مسیر عادی‌باز بسته می‌شود و پس از قطع فرمان دوباره باز خواهد شد. این آرایش برای کاربردهایی مناسب است که بار فقط هنگام دریافت فرمان روشن باشد. پیش از نصب باید شماره پایه‌ها، نقشه سیم‌کشی و ولتاژ نامی روی بدنه با مدار مقصد مقایسه شوند.

بوبین ۲۴ ولت این رله برای سامانه ۲۴ ولتی طراحی شده است. اتصال آن به ولتاژ کمتر ممکن است جذب مطمئن کنتاکت را مختل کند و اعمال ولتاژ بیش از مقدار نامی نیز احتمال گرم‌شدن و آسیب بوبین را افزایش می‌دهد. شکل ظاهری یکسان رله‌ها دلیل سازگاری نیست؛ مدل کامل، ولتاژ بوبین، فرم کنتاکت و چیدمان پایه‌ها باید هم‌زمان تأیید شوند. برای مشاهده سایر مدل‌های این گروه می‌توانید دسته رله را در عصرتولز بررسی کنید.

تفسیر صحیح نشان ۸۰ آمپر

روی بدنه و عنوان خانواده B8 عدد ۸۰ آمپر دیده می‌شود، اما این عدد نباید بدون توجه به دما و نوع بار به‌عنوان جریان پیوسته قطعی در همه شرایط تفسیر شود. جدول رسمی KKA جریان پیوسته را در دمای ۲۳ درجه سلسیوس ۷۰ آمپر، در ۸۵ درجه ۵۰ آمپر و در ۱۲۵ درجه ۳۰ آمپر اعلام می‌کند. افزایش دمای محیط، کیفیت سوکت، سطح مقطع سیم، زمان روشن‌بودن، نوع بار و تهویه روی جریان مجاز واقعی اثر می‌گذارند.

در همان دیتاشیت، بیشینه جریان وصل کنتاکت عادی‌باز ۲۰۰ آمپر و بیشینه جریان قطع برای بار مقاومتی در ۱۳٫۵ ولت DC برابر ۷۰ آمپر ثبت شده است. این اعداد شرایط آزمون سازنده‌اند و جای محاسبه مهندسی مدار را نمی‌گیرند. موتور، لامپ، هیتر و بار القایی می‌توانند جریان هجومی بالایی ایجاد کنند. انتخاب فیوز، کابل و سوکت باید بر اساس ضعیف‌ترین بخش مدار، جریان راه‌اندازی و شرایط حرارتی واقعی انجام شود.

افت ولتاژ و سرعت عملکرد

افت ولتاژ معمول کنتاکت حدود ۲۰ میلی‌ولت و مقدار بیشینه آن در آزمون ده‌آمپر ۲۵۰ میلی‌ولت ذکر شده است. افت غیرعادی می‌تواند نشانه سوکت ضعیف، اتصال شل، آلودگی یا فرسودگی سطح کنتاکت باشد. کمینه بار اعلام‌شده یک آمپر در شش ولت DC است؛ بنابراین این رله برای سیگنال‌های بسیار کم‌جریان جایگزین رله سیگنال دقیق نیست. زمان عملکرد و زمان رهاشدن هرکدام حداکثر ده میلی‌ثانیه اعلام شده‌اند.

عمر مکانیکی تا صد میلیون عملکرد در شرایط آزمون رسمی ثبت شده، ولی عمر الکتریکی واقعی به جریان، ولتاژ، نوع بار، دما و دفعات کلیدزنی وابسته است. مقاومت عایقی حداقل صد مگااهم در پانصد ولت DC و استقامت دی‌الکتریک پانصد ولت AC از دیگر مشخصات خانواده هستند. در طراحی کاربردهای حساس باید مشخصات دیتاشیت با الزامات مدار و ضریب اطمینان مناسب ترکیب شود.

شرایط محیطی و نصب ایمن

بازه دمای محیط خانواده B8 از منفی ۴۰ تا مثبت ۱۲۵ درجه سلسیوس اعلام شده است. ساختار پلاستیکی آب‌بندی‌شده و حفاظت در برابر گردوغبار، مقاومت قطعه را برای محیط خودرویی افزایش می‌دهد؛ بااین‌حال محل نصب باید تا حد امکان خشک، خنک و دور از پاشش مستقیم آب، بخار سوخت و گرمای شدید باشد. پایه‌ها نباید با فشار جانبی خم شوند و سوکت باید برای جریان موردنظر و دمای کار مناسب باشد.

سیم نازک، پرس نامطمئن و اتصال موقت در مدار پرجریان می‌تواند باعث افت ولتاژ، داغ‌شدن یا آتش‌سوزی شود. برای بارهای القایی باید حفاظت مناسب در برابر ولتاژ برگشتی در نظر گرفته شود. همچنین مسیر فرمان و قدرت باید مطابق نقشه سازنده از هم تفکیک شوند. این مدل در راهنمای سفارش بدون قطعه موازی داخلی معرفی شده است، بنابراین وجود دیود یا مقاومت مهارکننده نباید بدون مشاهده کد مربوط روی قطعه فرض شود.

جدول مشخصات فنی B8-0241H23

مقایسه و انتخاب رله مناسب

برای انتخاب صحیح رله باید ولتاژ بوبین، فرم کنتاکت، تعداد پایه، ظرفیت جریان، ابعاد، شرایط حرارتی و روش نصب با مدار مقصد تطبیق داده شوند. رله دارای بوبین ۱۲ ولت برای این مدار جایگزین مستقیم نیست و نسخه دارای مسیر کنتاکت تبدیلی نیز چیدمان متفاوتی دارد. برای مقایسه یک رله قدرت با بوبین ۲۴ ولت می‌توانید صفحه رله قدرت HASCO مدل HAT902ASDC24 را ببینید. آن محصول ساختار و ظرفیت متفاوتی دارد و فقط برای مقایسه فنی معرفی می‌شود.

اقلام همراه و واحد فروش

واحد فروش این صفحه یک عدد رله KKA مدل B8-0241H23 است. موجودی عددی از وضعیت قابل خرید و سقف سبد همان شناسه در Store API گرفته می‌شود و از وجود قیمت استنتاج نشده است. تصویر شماتیک عمومی خانواده چند مدل را هم‌زمان نشان می‌دهد؛ به همین دلیل فقط به‌عنوان شاهد پشتیبان ثبت شده و وارد گالری محصول نمی‌شود. گالری شامل دو نمای رسمی، تمیز، بدون واترمارک و بایت‌متمایز از مدل دقیق است.

قیمت و خرید رله KKA B8-0241H23

قیمت این محصول فقط از قیمت تازه همان شناسه در ایلکوشاپ و فرمول ثابت پروژه محاسبه می‌شود. موجودی محدود نیز تنها به دلیل شاهد عددی مستقل همان محصول ثبت خواهد شد. برای این قطعه تنوع ساختگی تعداد خرید ساخته نمی‌شود و تنها گارانتی واقعی فروشگاه به‌عنوان تنوع ثبت می‌شود. پیش از انتشار، کنترل تکراری عمومی و مدیریتی، دسته، برند قابل‌کلیک، تصاویر و خروجی عمومی با REST API دوباره ممیزی خواهند شد.

پرسش‌های متداول

آیا این رله برای مدار ۱۲ ولت مناسب است؟

خیر. کد 024 و نوشته روی بدنه نشان می‌دهد بوبین این مدل برای ۲۴ ولت DC است. برای مدار ۱۲ ولت باید مدل دارای ولتاژ بوبین متناسب انتخاب شود.

چهار پایه این مدل چه وظیفه‌ای دارند؟

دو پایه برای بوبین و دو پایه برای مسیر قدرت عادی‌باز هستند. شماره دقیق پایه‌ها باید از روی نقشه همان قطعه و مدار مقصد بررسی شود.

آیا عدد ۸۰ آمپر همان جریان پیوسته در هر دماست؟

خیر. جدول رسمی جریان پیوسته را متناسب با دما کمتر اعلام می‌کند و طراحی مدار باید نوع بار و شرایط حرارتی را هم در نظر بگیرد.

آیا داشتن قیمت به معنی موجودبودن قطعه است؟

خیر. قیمت و موجودی مستقل‌اند. موجودی این مدل از وضعیت خرید و محدودیت عددی تازه همان شناسه در Store API اثبات می‌شود.
