رله قدرت 36 ولت 150 آمپر مدل KKA E150-036-1H-UC

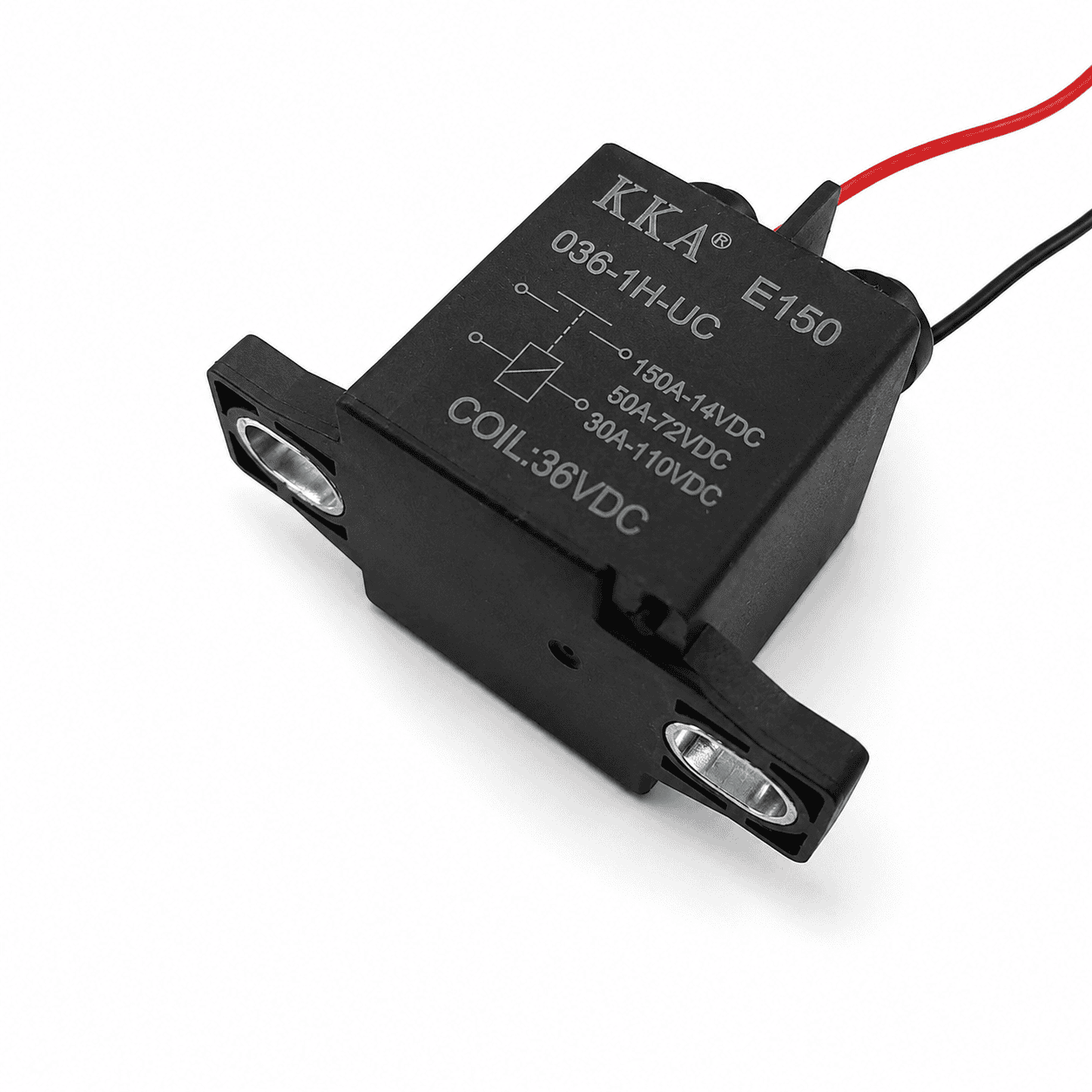

رله قدرت 36 ولت 150 آمپر مدل KKA E150-036-1H-UC یک رله الکترومکانیکی جریان‌بالا با کنتاکت عادی‌باز است. نام انگلیسی کامل آن KKA E150-036-1H-UC 36VDC Coil SPST-NO High Current Relay است. در دو تصویر مستقل همین محصول، نام KKA، خانواده E150، کد 036-1H-UC و عبارت COIL:36VDC خوانده می‌شود. این شواهد تصویری با عنوان دقیق ایلکوشاپ و اطلاعات خانواده رسمی سازنده تطبیق داده شده‌اند تا این نسخه با ولتاژهای دیگر اشتباه نشود.

معنی کد مدل E150-036-1H-UC

بخش E150 نام خانواده رله قدرت KKA است. عدد 036 در مدل به ولتاژ نامی بوبین ۳۶ ولت DC اشاره می‌کند و 1H فرم یک کنتاکت عادی‌باز را نشان می‌دهد. در حالت بدون فرمان مسیر قدرت باز است؛ با تحریک بوبین کنتاکت بسته می‌شود و پس از قطع فرمان دوباره به حالت عادی برمی‌گردد. حروف UC نیز بخشی از نشانه چاپ‌شده همین قطعه‌اند و برای حفظ هویت دقیق در نام مدل باقی مانده‌اند.

در انتخاب جایگزین، ظاهر مشابه کافی نیست. ولتاژ بوبین، فرم کنتاکت، موقعیت پایه‌ها، ابعاد بدنه، نوع بار و ظرفیت واقعی آن باید هم‌زمان کنترل شوند. بوبین ۳۶ ولت را نمی‌توان بدون بررسی مدار فرمان به جای نمونه ۱۲، ۲۴، ۳۶ یا ۷۲ ولت نصب کرد. پیش از خرید، نوشته روی رله موجود و نقشه دستگاه را با این مدل تطبیق دهید. مدل‌های مرتبط در دسته رله عصرتولز قابل مشاهده‌اند.

تفاوت ولتاژ بوبین با ظرفیت کنتاکت

ولتاژ ۳۶ ولت چاپ‌شده روی این نمونه مربوط به بوبین فرمان است و به‌تنهایی ظرفیت کنتاکت قدرت را تعیین نمی‌کند. جدول رسمی خانواده E150 برای بار مقاومتی، ۱۵۰ آمپر در ۱۴ ولت DC، ۱۰۰ آمپر در ۲۸ ولت DC، ۵۰ آمپر در ۷۲ ولت DC و ۳۰ آمپر در ۱۱۰ ولت DC را اعلام می‌کند. بنابراین نباید عدد ۱۵۰ آمپر را بدون توجه به ولتاژ بار به همه نقاط کاری نسبت داد.

جریان واقعی قابل استفاده به نوع بار، جریان هجومی، چرخه کاری، دمای محیط، سطح مقطع کابل، کیفیت کابلشو و شیوه خنک‌کاری بستگی دارد. موتور، هیتر و بار القایی هنگام وصل می‌توانند جریان لحظه‌ای بسیار بیشتر از مقدار پایدار ایجاد کنند. فیوز و سیم‌کشی باید با شرایط واقعی دستگاه و حاشیه ایمنی مناسب انتخاب شوند. اگر بار در یکی از نقاط جدول رسمی کار نمی‌کند، طراحی باید بر اساس دیتاشیت و آزمون مهندسی انجام شود، نه صرفاً عدد روی عنوان خانواده.

بوبین ۳۶ ولت DC و مدار فرمان

روی بدنه این محصول COIL:36VDC دیده می‌شود. ولتاژ کمتر از مقدار نامی ممکن است باعث جذب ناقص، لرزش کنتاکت یا افزایش مقاومت اتصال شود. ولتاژ بالاتر نیز می‌تواند بوبین را گرم و عمر قطعه را کوتاه کند. اطلاعات خانواده توان بوبین حدود ۲٫۴ وات برای کار پیوسته را ذکر می‌کند؛ بااین‌حال نوشته روی همان قطعه و شرایط مدار مقصد همیشه اولویت دارد.

برای کنترل ولتاژ برگشتی بوبین می‌توان از قطعه حفاظتی متناسب با مدار استفاده کرد، اما وجود دیود یا مقاومت داخلی در این نمونه بدون کد صریح فرض نشده است. نمودار عمومی سازنده چند نسخه مختلف را نشان می‌دهد و نباید ویژگی یکی از نسخه‌ها به همه مدل‌ها تعمیم داده شود. در مدارهای قطب‌دار، جهت اتصال قطعه حفاظتی و سازگاری آن با درایور نیز باید بررسی شود.

کنتاکت 1H و کاربردها

فرم 1H معادل SPST-NO یا 1NO است؛ یعنی رله یک مسیر قدرت عادی‌باز دارد. این ساختار برای قطع و وصل یک مصرف‌کننده جریان‌بالا با فرمان جداگانه مناسب است. KKA خانواده E150 را برای مدیریت توان، سامانه‌های پیش‌گرمایش، گرم‌کن شیشه، خودروهای برقی و مدارهای صنعتی DC معرفی می‌کند. کاربرد نهایی باید با استانداردهای ایمنی، جریان بار و محیط نصب هماهنگ باشد.

این قطعه جایگزین خودکار کنتاکتور چندپل، رله تبدیلی یا تجهیز ایمنی نیست. اگر مدار به دو مسیر مستقل، کنتاکت NC یا جداسازی چندگانه نیاز دارد، باید مدل دیگری انتخاب شود. برای مقایسه یک رله قدرت با ولتاژ بوبین و ظرفیت متفاوت، صفحه رله قدرت HASCO مدل HAT902ASDC24 را ببینید؛ این لینک صرفاً برای مقایسه است و به معنی هم‌ارزی دو محصول نیست.

ابعاد و نصب مکانیکی

نقشه خانواده E150 ابعادی نزدیک به ۶۶ × ۵۲ × ۳۶ میلی‌متر را نشان می‌دهد. پیش از سفارش، فضای نصب، فاصله نقاط اتصال، جهت کابل و دسترسی به ترمینال‌ها باید اندازه‌گیری شود. دو تصویر فنی ابعاد و سیم‌کشی در بررسی منبع مرور شده‌اند، اما چون نمای فروشگاهی تمیز از خود قطعه نیستند، به‌عنوان شاهد پشتیبان نگه داشته می‌شوند و وارد گالری اصلی نمی‌شوند.

در جریان بالا، اتصال شل می‌تواند افت ولتاژ، گرمای شدید و آسیب به ترمینال ایجاد کند. کابلشو، فیوز و کابل باید برای جریان و دمای واقعی انتخاب شوند و پیچ‌ها با گشتاور مناسب بسته شوند. رله را در محل خشک، دارای تهویه و دور از آب، مواد خورنده و لرزش خارج از محدوده نصب کنید. تغییر رنگ ترمینال، بوی سوختگی یا افزایش دمای غیرعادی نشانه توقف و بررسی فوری مدار است.

جدول مشخصات فنی

اقلام همراه و واحد فروش

واحد فروش یک عدد رله قدرت KKA مدل E150-036-1H-UC با بوبین ۳۶ ولت DC است. دو نمای رسمی، تمیز و بایت‌متمایز از خود مدل برای گالری انتخاب می‌شوند. تصویر ابعاد و نقشه سیم‌کشی پس از مرور کامل فقط به‌عنوان شواهد پشتیبان ثبت شده‌اند. این کالا پک چندعددی نیست و ظرفیت جریان نیز شاهد تعداد داخل بسته محسوب نمی‌شود.

محصول به‌صورت متغیر ووکامرس تعریف می‌شود، اما فقط گارانتی واقعی فروشگاه تنوع خرید خواهد بود. تنوع ساختگی تعداد ایجاد نمی‌شود. شناسه مادر پس از ساخت به SKU همان مادر تبدیل می‌شود و SKU قابل‌نمایش تنوع از نظر منطقی خالی می‌ماند. برند KKA هم به‌صورت برند قابل‌کلیک و هم ویژگی قابل مشاهده ثبت خواهد شد.

قیمت، موجودی و خرید

قیمت هدف از قیمت تازه همین شناسه در Store API ایلکوشاپ با فرمول ثابت ده درصد سود و گردکردن رو به پایین تا هزار تومان محاسبه می‌شود. قیمت داشتن یک صفحه، اثبات موجودی نیست. موجودی این مدل از سه شاهد همان محصول—وضعیت قابل‌خرید، متن تعداد در انبار و سقف مجاز سبد—بررسی می‌شود. هر تغییر در این شواهد باید پیش از انتشار دوباره کنترل شود.

برای خرید مطمئن، کد E150-036-1H-UC، بوبین ۳۶ ولت DC و فرم 1H را با قطعه فعلی تطبیق دهید. اگر فقط نام E150 یا عبارت ۱۵۰ آمپر دیده می‌شود ولی کد ولتاژ بوبین خوانا نیست، سفارش نباید بر پایه حدس انجام شود. اختلاف یک بخش از مدل می‌تواند به مدار فرمان نامناسب یا عملکرد نادرست منجر شود.

پرسش‌های متداول

آیا ولتاژ بوبین همان ولتاژ بار است؟

خیر. بوبین این مدل ۳۶ ولت DC است، اما ظرفیت کنتاکت بر اساس ولتاژ و نوع بار جداگانه تعیین می‌شود. جدول رسمی نقاط ۱۴، ۲۸، ۷۲ و ۱۱۰ ولت DC را مستقل بیان می‌کند.

آیا عدد ۱۵۰ آمپر برای همه ولتاژها معتبر است؟

خیر. مقدار ۱۵۰ آمپر به بار مقاومتی در ۱۴ ولت DC مربوط است. در ۷۲ ولت DC مقدار رسمی ۵۰ آمپر و در ۱۱۰ ولت DC مقدار ۳۰ آمپر است.

آیا می‌توان مدل بوبین دیگر را جایگزین کرد؟

فقط اگر مدار فرمان، فرم کنتاکت، پایه‌ها و تمام مشخصات فنی با مدل جایگزین سازگار باشند. شباهت بدنه یا نام خانواده برای تأیید جایگزینی کافی نیست.
