رله قدرت 72 ولت 150 آمپر مدل KKA E150-072-1H-UC

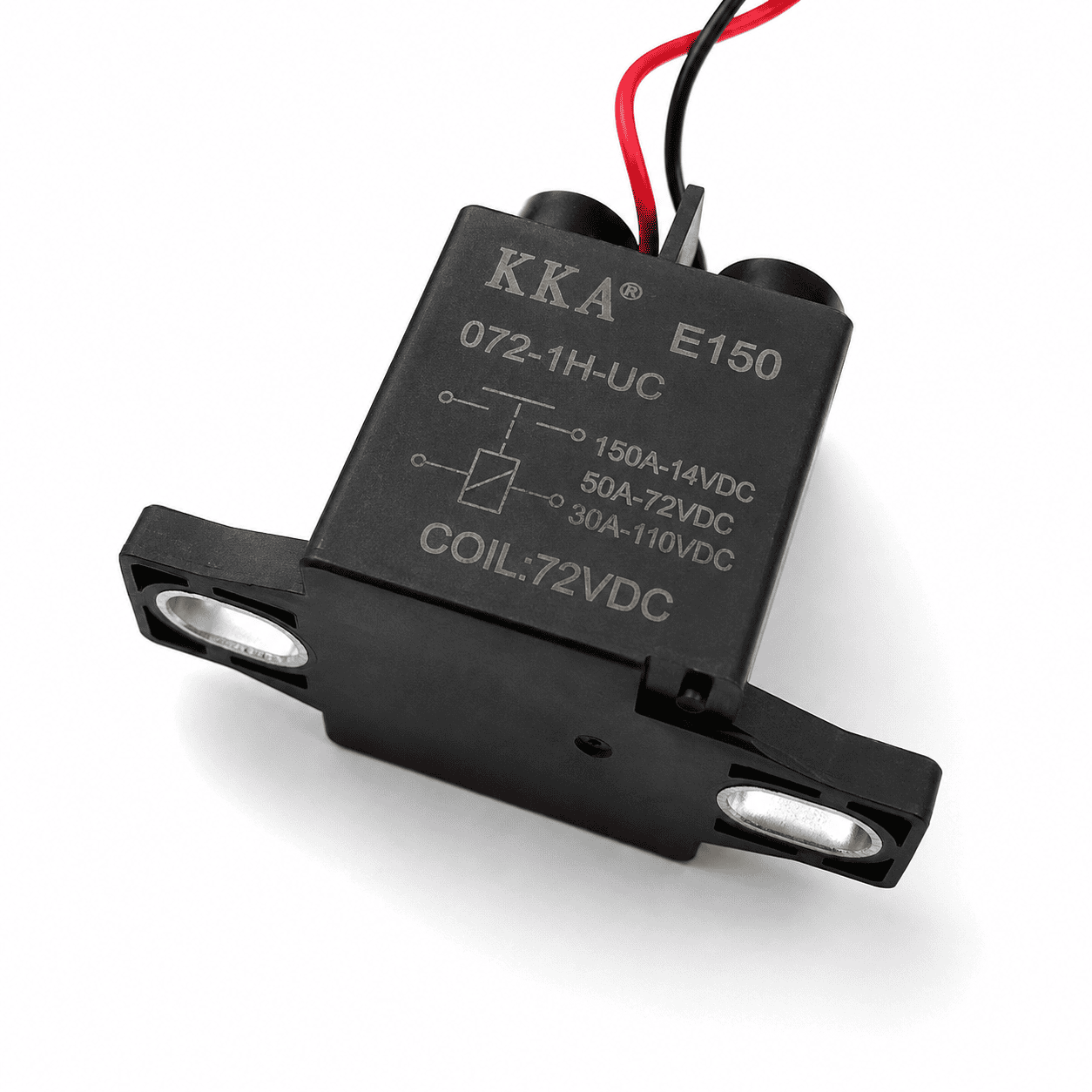

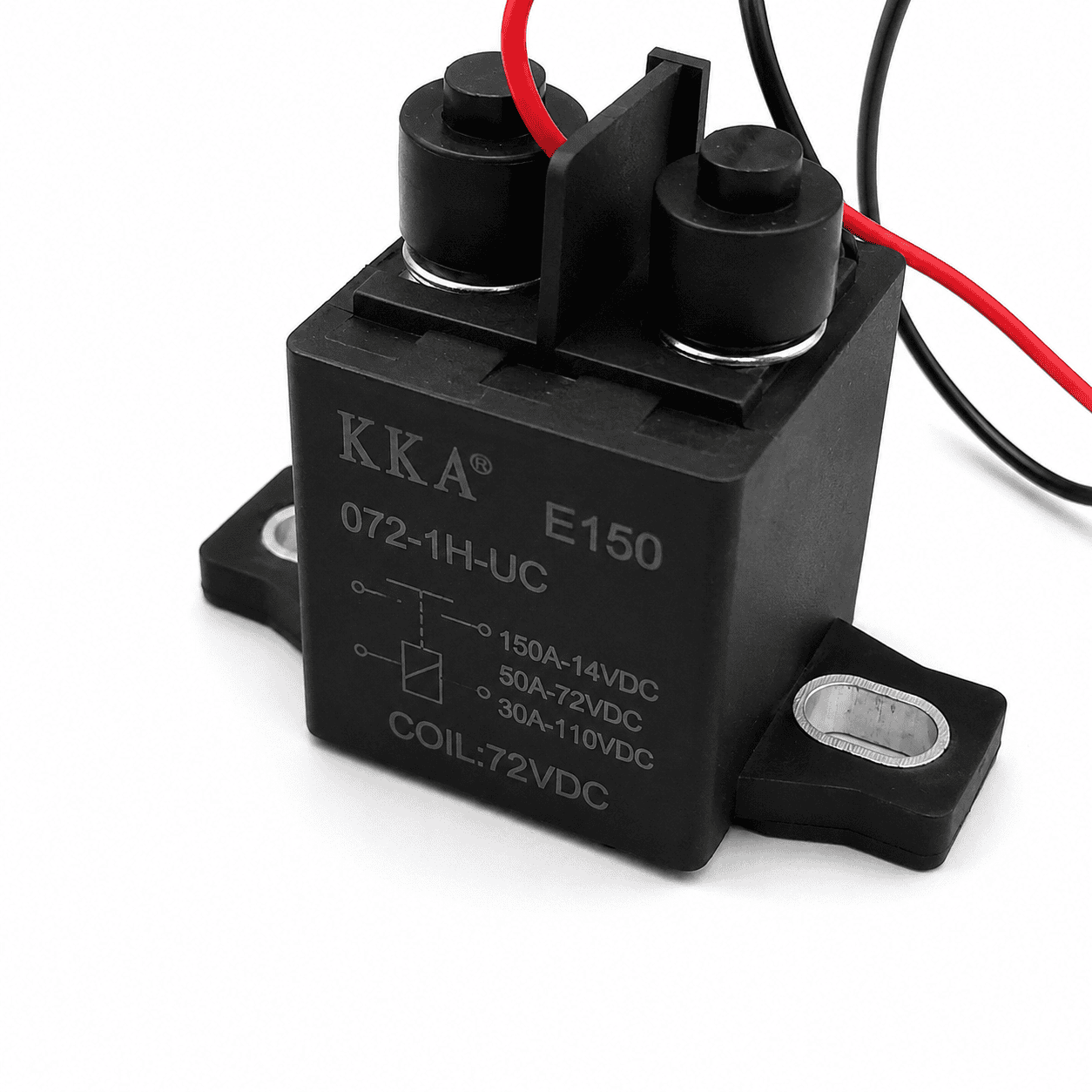

رله قدرت 72 ولت 150 آمپر مدل KKA E150-072-1H-UC یک رله الکترومکانیکی جریان‌بالا با کنتاکت عادی‌باز است. نام انگلیسی کامل آن KKA E150-072-1H-UC 72VDC Coil SPST-NO High Current Relay است. روی دو نمای مستقل قطعه، برند KKA، خانواده E150، کد 072-1H-UC و عبارت COIL:72VDC دیده می‌شود. این چهار نشانه با عنوان منبع و خانواده رسمی E150 تطبیق داده شده‌اند تا نسخه ۷۲ ولت با مدل‌های ۱۲ یا ۲۴ ولت اشتباه نشود.

تفسیر درست مدل E150-072-1H-UC

بخش E150 نام خانواده رله قدرت KKA است. علامت 072 روی قطعه به بوبین ۷۲ ولت DC اشاره دارد و کد 1H فرم کنتاکت عادی‌باز را مشخص می‌کند. در این ساختار، مسیر قدرت در حالت عادی باز است و با تحریک بوبین بسته می‌شود. پس از قطع فرمان، فنر داخلی کنتاکت را به وضعیت باز برمی‌گرداند. حروف پایانی UC بخشی از نشانه چاپ‌شده همین نمونه هستند و در نام مدل حفظ شده‌اند.

برای جایگزینی رله، شباهت ظاهری کافی نیست. ولتاژ بوبین، فرم کنتاکت، ابعاد، محل ترمینال‌ها و ظرفیت واقعی بار باید هم‌زمان بررسی شوند. بوبین ۷۲ ولت برای مدار فرمان ۱۲ یا ۲۴ ولت جایگزین مستقیم نیست. پیش از نصب، نوشته روی قطعه موجود، نقشه مدار و ولتاژ فرمان را دوباره کنترل کنید. برای مشاهده مدل‌های هم‌خانواده می‌توانید دسته رله در عصرتولز را ببینید.

ظرفیت جریان در ولتاژهای مختلف

عدد ۱۵۰ آمپر در نام خانواده به معنی عبور این جریان در همه ولتاژها نیست. جدول رسمی KKA برای بار مقاومتی، ۱۵۰ آمپر در ۱۴ ولت DC، ۱۰۰ آمپر در ۲۸ ولت DC، ۵۰ آمپر در ۷۲ ولت DC و ۳۰ آمپر در ۱۱۰ ولت DC را اعلام می‌کند. بنابراین در مدار ۷۲ ولتی، ملاک صحیح همان بار مقاومتی ۵۰ آمپر است و عدد بالاتر نباید به این نقطه کاری نسبت داده شود.

بیشینه جریان پیوسته خانواده ۱۵۰ آمپر برای بار مقاومتی ذکر شده، اما طراحی واقعی به ولتاژ، جریان هجومی، دمای محیط، زمان روشن‌بودن، سطح مقطع کابل و کیفیت اتصال بستگی دارد. موتور، هیتر و بارهای القایی می‌توانند هنگام وصل جریان اولیه بالایی ایجاد کنند. فیوز، کابل و ترمینال باید بر اساس شرایط واقعی مدار و ضریب اطمینان مناسب انتخاب شوند.

بوبین ۷۲ ولت و مصرف توان

روی بدنه این نمونه COIL:72VDC چاپ شده است. اعمال ولتاژ کمتر ممکن است جذب کامل کنتاکت را مختل کند و باعث لرزش یا افزایش مقاومت اتصال شود. ولتاژ بیش از مقدار نامی نیز می‌تواند بوبین را داغ کند و عمر آن را کاهش دهد. صفحه رسمی خانواده E150 بازه کاری ۱۲ تا ۱۱۰ ولت DC و توان بوبین ۲٫۴ وات برای بار پیوسته را بیان می‌کند؛ بااین‌حال انتخاب دقیق همیشه باید بر اساس نوشته همان قطعه انجام شود.

در مدارهای حساس، منبع فرمان باید توان لازم برای بوبین را تأمین کند. همچنین برای مهار ولتاژ برگشتی بوبین می‌توان از قطعه حفاظتی متناسب استفاده کرد، اما نوع حفاظت باید با قطبیت و مدار کنترل سازگار باشد. نمودار عمومی منبع چند نسخه با مقاومت یا دیود داخلی را نشان می‌دهد و به همین دلیل وجود هرکدام در این نمونه بدون کد صریح روی قطعه فرض نشده است.

کنتاکت 1H و کاربردهای مناسب

فرم 1H معادل یک کنتاکت عادی‌باز یا SPST-NO است. این ساختار برای قطع و وصل یک مسیر قدرت با فرمان جداگانه کاربرد دارد. KKA خانواده E150 را برای سامانه‌های پیش‌گرمایش موتور، مدیریت توان، گرم‌کن شیشه، کنترل خودروهای برقی و مدارهای جریان‌بالا معرفی می‌کند. استفاده نهایی باید با ولتاژ و جریان بار، دمای محیط و استانداردهای ایمنی دستگاه مقصد هماهنگ باشد.

این رله جایگزین کنتاکتور ایمنی یا رله دارای جداسازی چندپل نیست. اگر مدار به کنتاکت تبدیلی، دو مسیر مستقل یا قطع ایمن چندگانه نیاز دارد، باید مدل دیگری انتخاب شود. برای مقایسه با یک رله قدرت ۲۴ ولتی می‌توانید صفحه رله قدرت HASCO مدل HAT902ASDC24 را بررسی کنید؛ ظرفیت و ولتاژ بوبین آن محصول متفاوت است.

ابعاد و نصب مکانیکی

نقشه خانواده E150 بدنه‌ای در حدود ۶۶ میلی‌متر طول، ۵۲ میلی‌متر عرض و ۳۶ میلی‌متر ارتفاع نشان می‌دهد. ترمینال‌های قدرت با اتصال مناسب M6 و پایه‌های فرمان در بالای بدنه قرار دارند. پیش از سفارش باید فضای نصب، فاصله پیچ‌ها، جهت کابل و شعاع خم سیم بررسی شود. نقشه ابعاد و نمودار سیم‌کشی تصاویر پشتیبان‌اند و چون خود محصول فروشی را نمایش نمی‌دهند، در گالری اصلی انتخاب نمی‌شوند.

اتصال شل در جریان بالا می‌تواند افت ولتاژ و گرمای شدید ایجاد کند. مهره‌ها باید با گشتاور مناسب بسته شوند و کابلشو، فیوز و کابل برای جریان و دمای محیط انتخاب شوند. رله را در محلی خشک، دارای تهویه و دور از پاشش مستقیم آب یا مواد خورنده نصب کنید. هرگونه تغییر رنگ ترمینال، بوی سوختگی یا افزایش دمای غیرعادی نیازمند توقف و بررسی مدار است.

جدول مشخصات فنی

اقلام همراه و واحد فروش

واحد فروش یک عدد رله KKA مدل E150-072-1H-UC است. دو تصویر تمیز و بایت‌متمایز از خود قطعه برای گالری انتخاب شده‌اند. تصویر ابعاد و تصویر سیم‌کشی پس از مرور کامل به‌عنوان مدرک پشتیبان ثبت می‌شوند و وارد گالری فروش نمی‌شوند. این محصول تنوع ساختگی تعداد خرید ندارد و تنها گارانتی واقعی فروشگاه به‌عنوان تنوع ثبت می‌شود.

قیمت و موجودی

قیمت هدف فقط از قیمت تازه همان شناسه در Store API ایلکوشاپ و فرمول ثابت ده درصد سود محاسبه می‌شود. وجود قیمت به معنی موجودی نیست. موجودی این مدل جداگانه از وضعیت قابل‌خرید، عبارت ۲۰ عدد در انبار و سقف سبد ۲۰ عدد همان شناسه اثبات شده است. اگر یکی از این شواهد تغییر کند، قبل از هر انتشار یا اصلاح باید منبع دوباره خوانده شود.

پرسش‌های متداول

آیا این رله در ۷۲ ولت ۱۵۰ آمپر را قطع و وصل می‌کند؟

خیر. جدول رسمی برای ۷۲ ولت DC بار ۵۰ آمپر مقاومتی را اعلام می‌کند. مقدار ۱۵۰ آمپر مربوط به بار ۱۴ ولت DC و بیشینه جریان پیوسته خانواده در شرایط مشخص است.

آیا می‌توان بوبین را با ۲۴ ولت راه‌اندازی کرد؟

خیر. روی این نمونه بوبین ۷۲ ولت DC درج شده و مدار فرمان باید با همین ولتاژ سازگار باشد.

آیا دیود محافظ داخلی دارد؟

وجود دیود یا مقاومت داخلی برای این نمونه بدون کد صریح فرض نشده است. نمودار منبع چند نسخه عمومی را نشان می‌دهد و باید نوشته روی قطعه ملاک باشد.
