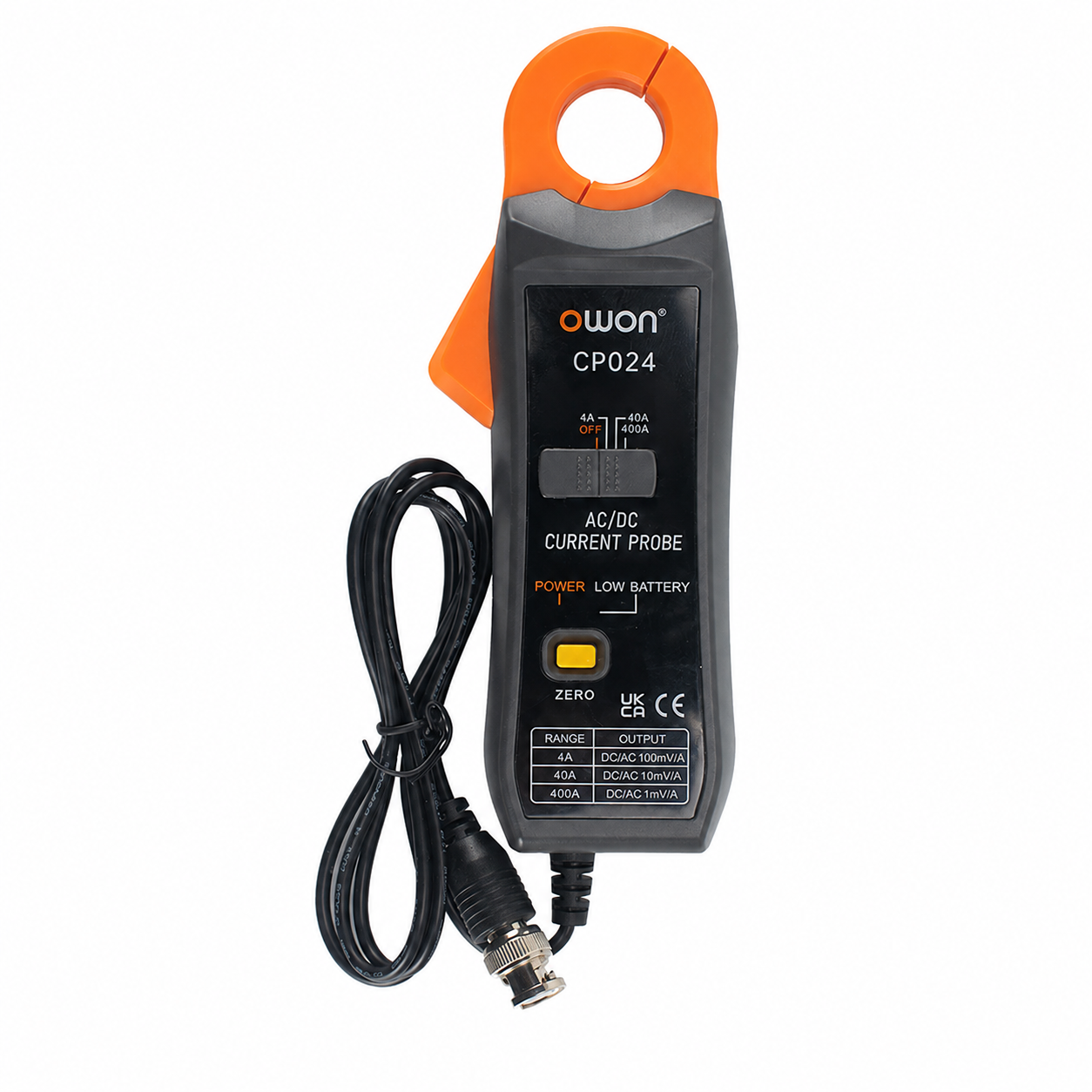

پروب جریان کلمپی اسیلوسکوپ اوون مدل OWON CP024 برای اندازه‌گیری جریان AC و DC با اسیلوسکوپ طراحی شده است. این پروب سه رنج ۴، ۴۰ و ۴۰۰ آمپر دارد و حساسیت آن‌ها به‌ترتیب ۱۰۰، ۱۰ و ۱ میلی‌ولت بر آمپر است. پهنای باند از DC تا ۲۰۰ کیلوهرتز با افت ۳ دسی‌بل، دهانه فک ۲۳ میلی‌متر و خروجی آنالوگ BNC دارد. این مدل برای کاربران نیازمند اندازه‌گیری جریان با اتصال کلمپی مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
پروب جریان کلمپی اسیلوسکوپ اوون مدل OWON CP024 برای مشاهده شکل موج جریان متناوب و مستقیم روی اسیلوسکوپ استفاده می‌شود. این ابزار جریان عبوری از هادی داخل فک را به ولتاژ متناسب تبدیل می‌کند و سیگنال را از طریق کابل BNC به ورودی اسیلوسکوپ می‌فرستد. سه رنج ۴، ۴۰ و ۴۰۰ آمپر و پهنای باند از DC تا ۲۰۰ کیلوهرتز برای کاربردهای مختلف در نظر گرفته شده‌اند. این صفحه مربوط به خود پروب جریان است.
سه رنج CP024 و ضریب تبدیل خروجی
ضریب تبدیل در رنج ۴ آمپر برابر ۱۰۰ میلی‌ولت بر آمپر، در رنج ۴۰ آمپر برابر ۱۰ میلی‌ولت بر آمپر و در رنج ۴۰۰ آمپر برابر یک میلی‌ولت بر آمپر است. برای مثال، خروجی ۱۰۰ میلی‌ولت در رنج ۴۰ آمپر معادل ۱۰ آمپر خواهد بود. اگر اسیلوسکوپ قابلیت تنظیم پروب جریان دارد، ضریب متناسب را وارد کنید؛ در غیر این صورت عدد ولتاژ را با همین نسبت به جریان تبدیل کنید.
انتخاب رنج پیش از اندازه‌گیری
رنج کوچک‌تر خروجی بیشتری به ازای هر آمپر فراهم می‌کند و برای جریان‌های کوچک‌تر مفید است. با این حال، باید از تجاوز جریان واقعی و قله‌های آن از محدوده انتخابی جلوگیری شود. وقتی مقدار جریان مشخص نیست، از رنج مناسبِ بالاتر شروع کنید و سپس برای خواندن بهتر آن را کاهش دهید. بعد از هر تغییر رنج، تنظیم مقیاس اسیلوسکوپ را نیز اصلاح کنید. ثابت‌ماندن تنظیم قبلی می‌تواند عدد نمایش‌داده‌شده را چند برابر نادرست کند.
قرارگرفتن هادی در فک کلمپ
دهانه فک حداکثر ۲۳ میلی‌متر است و باید با اندازه و عایق هادی سازگار باشد. برای اندازه‌گیری جریان یک مسیر، همان هادی را داخل فک قرار دهید؛ قرارگرفتن رفت و برگشت کنار هم باعث خنثی‌شدن بخش بزرگی از میدان و تغییر نتیجه می‌شود. پس از قرارگیری، بسته‌شدن کامل فک را کنترل کنید. جهت قرارگیری پروب نسبت به جریان بر علامت سیگنال DC اثر دارد و برای مقایسه چند آزمون باید ثابت نگه داشته شود.
صفرکردن CP024 و کنترل آفست
پروب هنگام روشن‌شدن صفر خودکار دارد و کلید ZERO نیز روی بدنه قرار گرفته است. صفرکردن را مطابق دفترچه و دور از جریان مورد اندازه‌گیری انجام دهید. پیش از اتصال به هادی، خط پایه خروجی را روی اسیلوسکوپ بررسی کنید. تغییر موقعیت نسبت به میدان‌های اطراف یا مغناطیس باقی‌مانده می‌تواند آفست ایجاد کند. اگر جریان کوچکی را بررسی می‌کنید، خطای صفر سهم بیشتری در نتیجه دارد؛ بنابراین شرایط صفرکردن و جهت پروب را کنترل کنید.
پهنای باند و مشاهده شکل موج
پهنای باند DC تا ۲۰۰ کیلوهرتز، محدوده پاسخ پروب را توصیف می‌کند و با نرخ نمونه‌برداری اسیلوسکوپ یکسان نیست. برای مشاهده جریان پالسی، سرعت لبه‌ها و مؤلفه‌های فرکانسی بالاتر از فرکانس تکرار پالس نیز اهمیت دارند. اگر بخش‌هایی از سیگنال خارج از پهنای باند باشند، شکل موج دیده‌شده ممکن است با جریان واقعی تفاوت داشته باشد. در انتخاب ابزار، پروب، کابل و ورودی اسیلوسکوپ را به‌عنوان یک مسیر اندازه‌گیری مشترک ارزیابی کنید.
اتصال BNC و تنظیم اسیلوسکوپ
خروجی این ابزار ولتاژ آنالوگ متناسب با جریان است. اتصال BNC امکان استفاده با ورودی سازگار اسیلوسکوپ را فراهم می‌کند، اما تنظیم امپدانس و مقیاس باید مطابق دفترچه پروب و دستگاه باشد. ابتدا اتصال را در محدوده مناسب بررسی کنید و سپس مقیاس زمانی، تریگر و حساسیت عمودی را برای نمایش پایدار تغییر دهید. برای جریان DC، انتخاب کوپلینگ مناسب اهمیت دارد؛ حذف مؤلفه ثابت در نمایش، به معنی نبود آن در مدار نیست.
باتری و نگهداری روزانه
تغذیه از باتری ۹ ولت نوع 6LR61 انجام می‌شود و نشانگر کاهش باتری روی بدنه قرار دارد. باتری در اطلاعات سازنده اختیاری معرفی شده است و همراه‌بودن آن نباید قطعی فرض شود. پیش از کار، سلامت کابل خروجی، فک و عایق را بررسی کنید. برای بازکردن محفظه باتری، پروب را از هادی و دستگاه جدا کنید. سطح تماس فک را تمیز نگه دارید و از اعمال فشار یا ضربه‌ای که بسته‌شدن کامل آن را مختل می‌کند جلوگیری کنید.
انتخاب پروب و اقلام این صفحه
CP024 یک پروب جریان است و نمایشگر مستقل برای خواندن عدد ندارد؛ مشاهده سیگنال به اسیلوسکوپ یا ورودی اندازه‌گیری سازگار نیاز دارد. اسیلوسکوپ و مدار موجود در عکس کاربردی صرفاً روش استفاده را نشان می‌دهند و جزو کالای این صفحه نیستند. پیش از سفارش، رنج جریان، قطر هادی، پهنای باند و نیاز به اندازه‌گیری DC را مشخص کنید. شباهت ظاهری کلمپ‌ها به معنی یکسان‌بودن ضریب تبدیل یا محدوده کاری آن‌ها نیست.
جدول مشخصات فنی CP024
مدل
CP024
نوع
پروب جریان کلمپی AC/DC برای اسیلوسکوپ
رنج‌های انتخابی
4A / 40A / 400A
حساسیت رنج 4A
100mV/A
حساسیت رنج 40A
10mV/A
حساسیت رنج 400A
1mV/A
پهنای باند
DC تا 200kHz در 3dB-
دهانه فک
حداکثر 23 میلی‌متر
خروجی
ولتاژ آنالوگ با اتصال BNC
صفرکردن
صفر خودکار هنگام روشن‌شدن و کلید ZERO
تغذیه
باتری 9V نوع 6LR61؛ اختیاری
ابعاد
180×68×32 میلی‌متر
وزن
حدود 250 گرم
پرسش‌های متداول
آیا CP024 جریان DC را هم اندازه می‌گیرد؟
بله؛ این پروب برای جریان AC و DC طراحی شده است.
آیا اسیلوسکوپ تصویر همراه محصول است؟
خیر؛ اسیلوسکوپ فقط برای نمایش کاربرد پروب در عکس آمده است.
چرا با تغییر رنج، عدد اسیلوسکوپ تغییر می‌کند؟
هر رنج ضریب ولتاژ به جریان متفاوتی دارد و تنظیم مقیاس باید با رنج انتخابی هماهنگ شود.
مقایسه و انتخاب ابزار
برای انتخاب ورودی و تنظیم مقیاس، مشخصات اسیلوسکوپ و پروب را با هم بررسی کنید. صفحه اسیلوسکوپ OWON XDS4352 نمونه‌ای از دستگاه‌های رومیزی اوون را معرفی می‌کند؛ شرایط اتصال و تنظیمات باید مطابق دفترچه هر دو ابزار رعایت شود.
قیمت و خرید CP024
قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل CP024 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
مطالعه بیشتر درباره اندازه‌گیری جریان
برای آشنایی با مفهوم عمومی کلمپ جریان، مقاله ویکی‌پدیا را بخوانید.
برای بررسی گزینه‌های دیگر، دسته پراب اسیلوسکوپ را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
