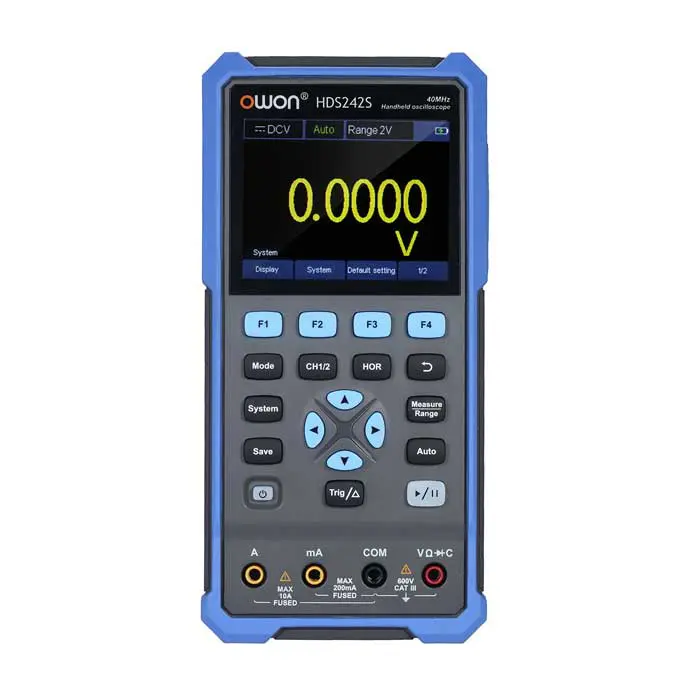

اسیلوسکوپ دیجیتالی اوون مدل OWON HDS242S یک دستگاه دستی سه‌کاره است که اسیلوسکوپ دیجیتال دو کانال، مولتی‌متر ۲۰٬۰۰۰ شمارنده True RMS و مولد شکل موج را در یک بدنه جمع می‌کند. owon hds242s در بخش اسیلوسکوپ پهنای باند ۴۰MHz، نمونه‌برداری ۲۵۰MSa/s و حافظه ۸K دارد؛ مولد داخلی آن نیز موج سینوسی را تا ۲۵MHz و چند شکل موج دیگر را تا فرکانس‌های مشخص تولید می‌کند.

🔎 معرفی owon hds242s

نام انگلیسی کامل: OWON HDS242S 3-in-1 2-Channel 40MHz Handheld Digital Oscilloscope, 20,000-Count True RMS Multimeter and 25MHz Waveform Generator with 250MSa/s Sampling, 8K Memory and USB Type-C.

پسوند S در نام این مدل مهم است. HDS242S علاوه بر اسیلوسکوپ و مولتی‌متر، یک خروجی مولد شکل موج دارد؛ مدل HDS242 بدون S همین بخش را ندارد. این تفاوت باید هم هنگام مقایسه قیمت و هم زمان تحویل کالا کنترل شود. وجود مولد داخلی برای تحریک مدار صوتی، بررسی پاسخ فیلتر، آزمایش ورودی تقویت‌کننده یا ایجاد سیگنال مرجع ساده مفید است، اما جای مولد رومیزی با دامنه، مدولاسیون یا دقت تخصصی‌تر را نمی‌گیرد.

owon hds242s برای تعمیرکار، تکنسین خدمات و کاربر آزمایشگاهی که فضای حمل محدود دارد، ترکیب کاربردی‌ای ارائه می‌کند. دو کانال اسیلوسکوپ برای مقایسه ورودی و خروجی، مولتی‌متر برای اندازه‌گیری‌های پایه و مولد برای تزریق سیگنال در دسترس‌اند. با این حال، سه‌کاره بودن نباید باعث اتصال هم‌زمان بدون بررسی زمین، دامنه مجاز یا سوکت شود؛ هر بخش ورودی و محدودیت ایمنی مستقل دارد.

⚙️ جدول مشخصات فنی OWON HDS242S

جدول سه بخش را از هم جدا می‌کند تا اعداد با یکدیگر اشتباه نشوند. نرخ ۲۵۰MSa/s مربوط به دریافت اسیلوسکوپ است، در حالی که ۱۲۵MSa/s به تولید شکل موج تعلق دارد. همچنین عدد ۵Vpp دامنه خروجی مولد در بار با امپدانس بالا است و هیچ ارتباطی با حداکثر ورودی اسیلوسکوپ یا مولتی‌متر ندارد.

📈 اسیلوسکوپ دو کانال ۴۰MHz

بخش اسیلوسکوپ owon hds242s دو کانال با پهنای باند ۴۰MHz دارد و تا ۲۵۰ میلیون نمونه در ثانیه برداشت می‌کند. حافظه ۸K و نرخ نوسازی تا ۱۰٬۰۰۰ شکل موج بر ثانیه برای مشاهده سیگنال‌های تکراری و افزایش احتمال آشکارشدن رخداد کم‌تکرار مفیدند. پهنای باند، نرخ نمونه و حافظه سه شاخص متفاوت هستند و هیچ‌یک به‌تنهایی کیفیت ثبت هر سیگنال را تضمین نمی‌کند.

حالت‌های اخذ Normal و Peak Detect در دسترس‌اند. Peak Detect می‌تواند قله‌های باریکی را که در برداشت معمول کمتر دیده می‌شوند برجسته کند. تریگر Edge با حالت Auto، Normal و Single امکان پایدارکردن موج تکراری یا ثبت یک رویداد منفرد را می‌دهد. اندازه‌گیری خودکار فرکانس، دوره، دامنه، بیشینه، کمینه، میانگین و PK-PK و نشانگرهای ΔV و ΔT نیز برای خواندن سریع‌تر شکل موج ارائه شده‌اند.

حساسیت عمودی ۱۰mV/div تا ۱۰V/div و مقیاس افقی ۵ns/div تا ۱۰۰۰s/div است. ضرایب پراب 1X، 10X، 100X، 1000X و 10000X در منو پشتیبانی می‌شوند؛ تنظیم دستگاه باید با ضریب واقعی پراب یکسان باشد. در غیر این صورت دامنه عددی غلط نمایش داده می‌شود. جبران‌سازی پراب روی خروجی مخصوص پیش از اندازه‌گیری لبه‌های سریع، خطای شکل موج را کاهش می‌دهد.

🔌 امپدانس ورودی و ایمنی زمین

امپدانس ورودی اسیلوسکوپ ۱MΩ ±۲٪ موازی با ۱۶pF ±۱۰pF است. حداکثر ورودی ۴۰۰V به‌صورت DC+AC و مقدار PK-PK، با ورودی ۱MΩ اعلام شده است. این عدد جایگزین بررسی رده پراب، نوع مدار، ولتاژ گذرا و مرجع زمین نیست. محدودکننده پهنای باند ۲۰MHz تیپیک نیز برای کاهش نویز فرکانس بالا در بعضی اندازه‌گیری‌ها کاربرد دارد.

کانال‌های اسیلوسکوپ را بدون شناخت مرجع مشترک به نقاط شناور یا دو پتانسیل متفاوت متصل نکنید. گیره زمین اشتباه روی برق شهر، منبع سوئیچینگ یا اینورتر می‌تواند اتصال کوتاه خطرناک ایجاد کند. برای اندازه‌گیری تفاضلی یا ولتاژ شناور باید پراب و روش ایمن همان کاربرد استفاده شود. خاموش‌کردن مدار پیش از تغییر سیم‌بندی و بازرسی عایق پراب از اصول پایه کار است.

🔢 مولتی‌متر ۲۰٬۰۰۰ شمارنده True RMS

مولتی‌متر owon hds242s ولتاژ، جریان، مقاومت، ظرفیت خازنی، تست دیود و پیوستگی را پوشش می‌دهد. نمایش ۲۰٬۰۰۰ شمارنده و اندازه‌گیری True RMS برای ارزیابی مؤثر شکل موج‌های AC غیرسینوسی مفید است، البته دقت نهایی همچنان به پهنای باند مولتی‌متر، رنج و حدود دفترچه وابسته است. امپدانس ورودی ولتاژ ۱۰MΩ اعلام شده است.

سقف‌های رسمی مولتی‌متر ۱۰۰۰V DC، ۷۵۰V AC و ۱۰A برای جریان AC و DC هستند. هنگام اندازه‌گیری جریان، سیم قرمز باید در سوکت صحیح باشد و ابزار به‌صورت سری قرار گیرد. قرارگرفتن دستگاه در حالت جریان و اتصال موازی به منبع، خطر سوختن فیوز و آسیب جدی دارد. برای مقاومت، خازن، دیود و پیوستگی، مدار را بی‌برق و خازن‌ها را تخلیه کنید؛ بازه آزمون دیود ۰ تا ۲ ولت است.

🎛️ مولد شکل موج ۲۵MHz

مولد داخلی owon hds242s یک کانال دارد. خروجی سینوسی از ۰٫۱Hz تا ۲۵MHz، موج مربعی از ۰٫۱Hz تا ۵MHz، رمپ از ۰٫۱Hz تا ۱MHz و پالس از ۰٫۱Hz تا ۵MHz ارائه می‌شود. شکل موج دلخواه نیز بازه ۰٫۱Hz تا ۵MHz دارد. این تفکیک مهم است؛ عبارت «مولد ۲۵MHz» به معنی آن نیست که همه شکل موج‌ها تا ۲۵MHz تولید می‌شوند.

نرخ نمونه‌برداری مولد ۱۲۵MSa/s، رزولوشن عمودی ۱۴ بیت و طول شکل موج ۸K است. دامنه خروجی در امپدانس بالا از ۲۰mVpp تا ۵Vpp تعیین شده و امپدانس خروجی ۵۰Ω است. اتصال بار ۵۰ اهم می‌تواند دامنه دیده‌شده را نسبت به حالت امپدانس بالا تغییر دهد؛ بنابراین تنظیم بار و کابل باید با مقصد هماهنگ باشد. خروجی مولد برای تغذیه بار قدرت یا تزریق مستقیم به مدار با ولتاژ نامناسب ساخته نشده است.

🧪 کاربردهای عملی مولد و اسیلوسکوپ

برای بررسی تقویت‌کننده صوتی می‌توان سیگنال سینوسی کم‌دامنه را به ورودی تزریق کرد و هم‌زمان ورودی و خروجی را روی دو کانال دید. در آزمون فیلتر، فرکانس مرحله‌ای تغییر می‌کند و نسبت دامنه یا اختلاف فاز بررسی می‌شود. موج مربعی برای مشاهده پاسخ گذرا و لبه، رمپ برای مدارهای مقایسه‌ای و پالس برای تحریک دیجیتال ساده کاربرد دارد. دامنه باید از مقدار کم شروع شود تا ورودی مدار اشباع یا آسیب‌دیده نشود.

در تعمیر منبع تغذیه، بخش مولتی‌متر برای ولتاژ DC و پیوستگی، اسیلوسکوپ برای ریپل و سوئیچینگ و مولد برای مراحل کم‌ولتاژ قابل استفاده است. با این حال، اندازه‌گیری سمت اولیه منبع یا نقاط بدون جداسازی نیازمند دانش ایمنی و تجهیزات مناسب است. بدنه دستی و باتری داخلی به‌تنهایی مدار را ایزوله یا اتصال زمین نادرست را بی‌خطر نمی‌کند.

🖥️ نمایشگر، باتری و ارتباطات

نمایشگر رنگی ۳٫۵ اینچ با وضوح و کنتراست بالا برای استفاده در محیط بیرون معرفی شده است. نرخ روشنایی، تعداد کانال‌های فعال و حالت کاری روی مصرف انرژی اثر می‌گذارند. باتری لیتیومی نوع ۱۸۶۵۰ زمان کار پیوسته اعلامی ۳ تا ۶ ساعت دارد؛ زمان واقعی با وضعیت باتری، دما، روشنایی و استفاده از مولد یا ارتباط رایانه تغییر می‌کند.

USB Type-C برای شارژ با آداپتور یا پاوربانک و اتصال به نرم‌افزار رایانه به کار می‌رود. پشتیبانی از SCPI امکان کنترل برنامه‌ای و توسعه گردش‌کار خودکار را فراهم می‌کند. خودکالیبراسیون داخلی مسیر اسیلوسکوپ نیز در دستگاه وجود دارد، اما این قابلیت جایگزین کالیبراسیون دوره‌ای قابل ردیابی برای آزمایشگاه یا کنترل کیفیت رسمی نیست. قبل از خودکالیبراسیون باید شرایط توصیه‌شده سازنده رعایت شود.

🆚 مقایسه OWON HDS242S و HDS242

HDS242 مولد شکل موج ندارد و تفاوت نام فقط یک حرف ظاهری نیست. اگر آزمایش شما به تولید سیگنال نیاز دارد، owon hds242s قابلیت لازم را در بدنه خود دارد. اگر مولد رومیزی جداگانه دارید یا صرفاً اندازه‌گیری انجام می‌دهید، نسخه بدون S می‌تواند نیاز را با هزینه کمتر پوشش دهد. برچسب HDS242S باید روی محصول و بسته تحویلی کنترل شود.

📦 اقلام همراه محصول

• راهنمای سریع برای راه‌اندازی و شناخت کلیدها
• کابل USB Type-C برای شارژ و ارتباط رایانه
• خروجی یا ابزار کالیبراسیون پراب برای تنظیم جبران‌سازی
• پراب مولتی‌متر برای ولتاژ، جریان و سایر آزمون‌ها
• کیف نرم حمل برای دستگاه و متعلقات
• پراب اسیلوسکوپ برای ورودی‌های کانال
• رابط BNC به گیره سوسماری مطابق فهرست رسمی خانواده HDS200

OWON یادآوری می‌کند که اقلام همراه تابع بسته تحویلی هستند. تعداد پراب، نوع آداپتور یا جزئیات متعلقات باید هنگام سفارش با موجودی همان سری تطبیق داده شود. فلش مموری و دیسک نرم‌افزار در فهرست رسمی فعلی ذکر نشده‌اند؛ نرم‌افزار رایانه از بخش پشتیبانی سازنده دریافت می‌شود.

🛒 قیمت و خرید owon hds242s از عصرتولز

برای خرید owon hds242s، قیمت روز، موجودی و شرایط گارانتی را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. مدل‌های هم‌گروه در صفحه اسیلوسکوپ‌های دستی OWON در عصرتولز قابل مشاهده‌اند. اگر مولد داخلی برای شما ضروری نیست، مشخصات OWON HDS242 بدون پسوند S را نیز مقایسه کنید.

در سنجش قیمت owon hds242s، سه بخش دستگاه را جدا ارزیابی کنید: اسیلوسکوپ دو کانال ۴۰MHz، مولتی‌متر True RMS با ۲۰٬۰۰۰ شمارنده و مولد شکل موج با سینوسی تا ۲۵MHz. کیفیت پراب، نیاز به کار باتری، قابلیت ارتباط SCPI و خدمات پس از فروش نیز بر ارزش خرید اثر دارند. انتخاب نسخه S زمانی منطقی‌تر است که مولد داخلی واقعاً در گردش‌کار شما استفاده شود.

❓ سوالات متداول درباره OWON HDS242S

مولد شکل موج owon hds242s چه فرکانسی دارد؟

موج سینوسی از ۰٫۱Hz تا ۲۵MHz، مربعی و پالس و دلخواه تا ۵MHz و رمپ تا ۱MHz تولید می‌شوند. همه شکل موج‌ها سقف ۲۵MHz ندارند.

تفاوت HDS242S با HDS242 چیست؟

هر دو اسیلوسکوپ دو کانال ۴۰MHz و مولتی‌متر دارند، اما HDS242S مولد شکل موج داخلی دارد و HDS242 مولد شکل موج ندارد.

نرخ نمونه‌برداری اسیلوسکوپ و مولد یکسان است؟

خیر. بخش اسیلوسکوپ تا ۲۵۰MSa/s نمونه‌برداری می‌کند و نرخ نمونه‌برداری مولد ۱۲۵MSa/s است. رزولوشن مولد ۱۴ بیت و طول شکل موج آن ۸K است.

حداکثر دامنه خروجی مولد چقدر است؟

دامنه اعلامی در بار با امپدانس بالا از ۲۰mVpp تا ۵Vpp است. امپدانس خروجی ۵۰Ω بوده و نوع بار می‌تواند روی دامنه واقعی اثر بگذارد.

مولتی‌متر چه قابلیت‌هایی دارد؟

ولتاژ، جریان، مقاومت، ظرفیت، دیود و پیوستگی را با رزولوشن ۲۰٬۰۰۰ شمارنده True RMS پوشش می‌دهد. سقف‌های رسمی ۱۰۰۰V DC، ۷۵۰V AC و ۱۰A هستند.

باتری چند ساعت کار می‌کند؟

برای باتری لیتیومی ۱۸۶۵۰ زمان پیوسته حدود ۳ تا ۶ ساعت اعلام شده است. روشنایی، حالت کاری، دما و سلامت باتری زمان واقعی را تغییر می‌دهند.

در جمع‌بندی، owon hds242s برای کاربری است که اندازه‌گیری شکل موج، اندازه‌گیری مولتی‌متر و تولید سیگنال را در یک ابزار دستی می‌خواهد. شناخت مرز میان مشخصات سه بخش، رعایت زمین ایمن و تطبیق بار خروجی مولد برای نتیجه قابل اعتماد ضروری است. پسوند S را هنگام سفارش کنترل کنید تا مدل دارای مولد با نسخه معمولی اشتباه نشود.

✅ مشخصات کوتاه و موردی

• برند و مدل: OWON HDS242S
• نوع: اسیلوسکوپ + مولتی‌متر + مولد شکل موج
• اسیلوسکوپ: دو کانال، ۴۰MHz، ۲۵۰MSa/s
• حافظه: ۸K نقطه
• نرخ نوسازی: تا ۱۰٬۰۰۰wfrms/s
• مولتی‌متر: ۲۰٬۰۰۰ شمارنده True RMS
• حداکثر مولتی‌متر: ۱۰۰۰V DC، ۷۵۰V AC و ۱۰A
• مولد سینوسی: ۰٫۱Hz تا ۲۵MHz
• مولد مربعی، پالس و دلخواه: تا ۵MHz
• مولد رمپ: تا ۱MHz
• خروجی مولد: ۲۰mVpp تا ۵Vpp در امپدانس بالا؛ ۵۰Ω
• نمایشگر: LCD رنگی ۳٫۵ اینچ
• ارتباط: USB Type-C، نرم‌افزار رایانه و SCPI
• باتری: لیتیومی ۱۸۶۵۰ با زمان کار اعلامی ۳ تا ۶ ساعت
• اقلام همراه: راهنما، کابل USB، پراب‌ها، کیف نرم و رابط BNC
