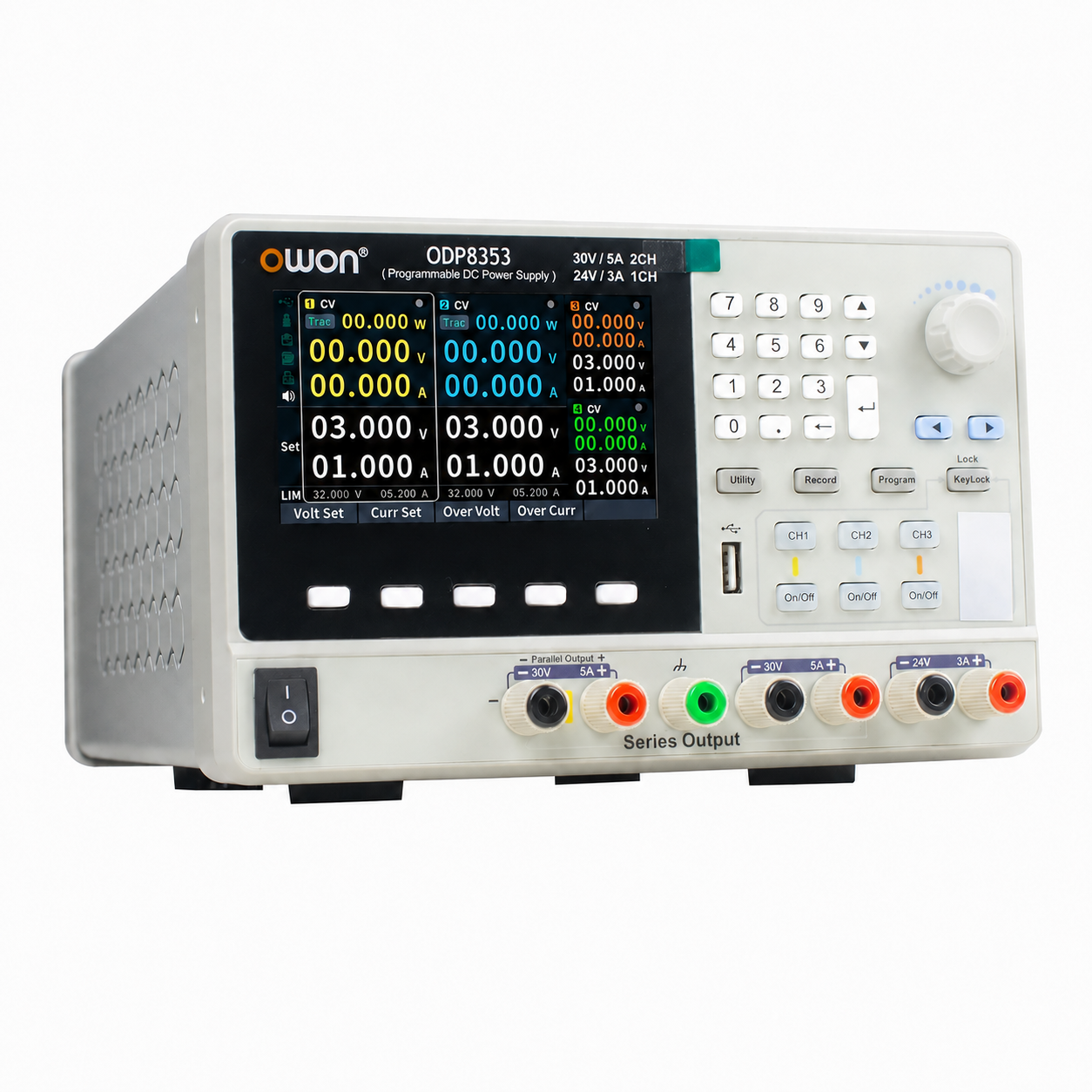

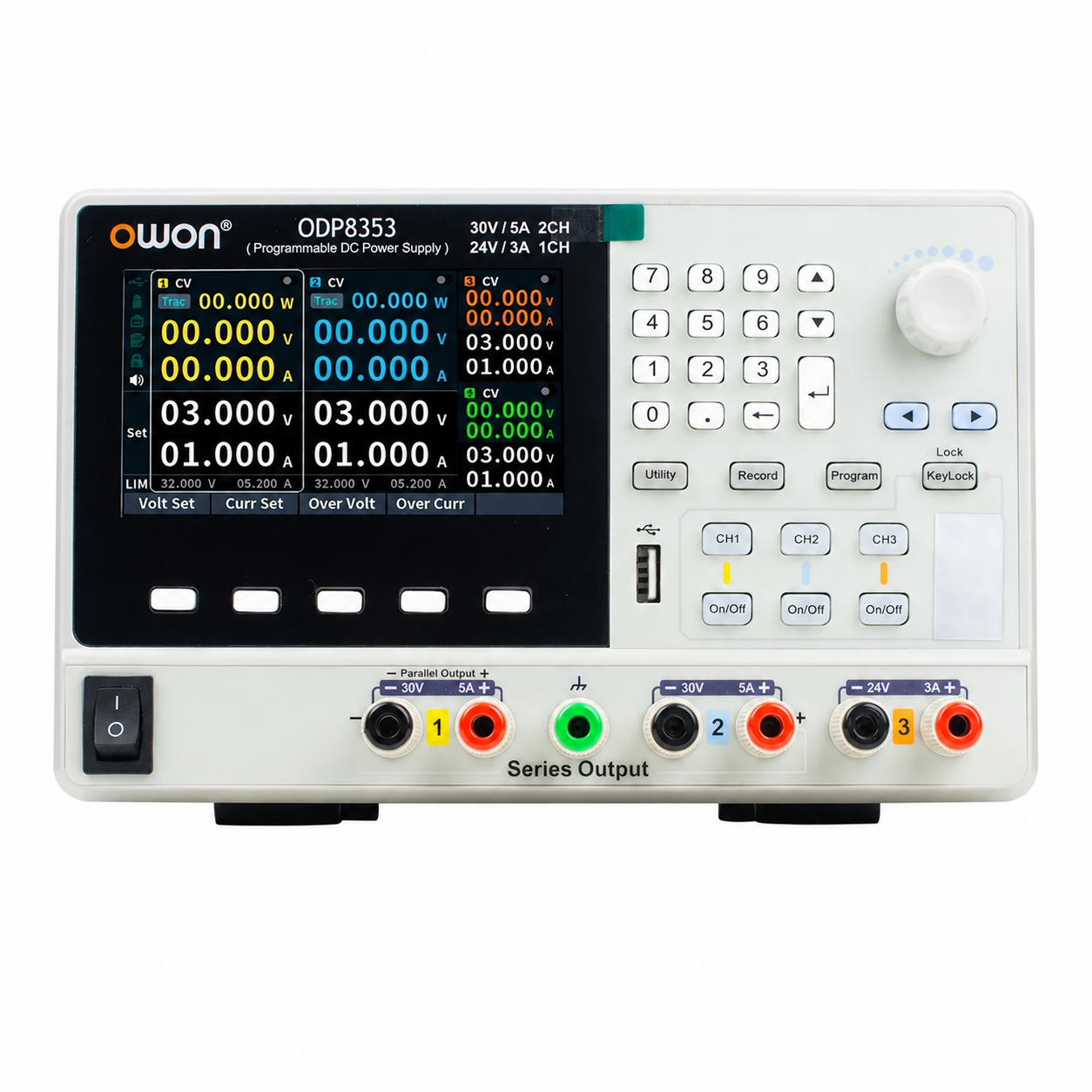

منبع تغذیه برنامه‌پذیر سه کانال اوون مدل OWON ODP8353 برای تأمین هم‌زمان چند خط تغذیه در آزمایشگاه و میز توسعه مدار به کار می‌رود. این مدل سه خروجی قابل کنترل دارد: دو کانال اصلی با محدوده ۳۰ ولت و ۵ آمپر و یک کانال کمکی با محدوده ۲۴ ولت و ۳ آمپر. توان هر خروجی محدودیت جداگانه دارد و مجموع توان نامی دستگاه ۲۰۴ وات است. نمایشگر رنگی و تنظیمات برنامه‌پذیر، آماده‌سازی آزمون‌های تکراری را آسان می‌کنند.

سه خروجی ODP8353 برای مدارهای چندبخشی

وقتی بخش کنترل، بخش قدرت و یک مدار جانبی به ولتاژهای متفاوت نیاز دارند، وجود سه کانال امکان تنظیم جداگانه را فراهم می‌کند. پیش از اتصال، برای هر بخش ولتاژ مجاز و جریان مورد نیاز را تعیین کنید. نام‌گذاری کابل‌های هر کانال از جابه‌جایی اتصال جلوگیری می‌کند. مستقل‌بودن کنترل خروجی‌ها را به معنی مجازبودن هر نوع اتصال به زمین یا ترکیب دلخواه فرض نکنید؛ آرایش بار و دستورالعمل سازنده باید رعایت شود.

سقف توان هر کانال را چگونه در نظر بگیریم؟

هر یک از کانال‌های اول و دوم حداکثر ۹۰ وات توان دارند. بنابراین ۳۰ ولت و ۵ آمپر، که حاصل‌ضربشان ۱۵۰ وات است، به‌صورت هم‌زمان در ظرفیت یک کانال قرار نمی‌گیرند. برای مثال، ۳۰ ولت و ۳ آمپر معادل ۹۰ وات است. کانال سوم نیز حداکثر ۲۴ وات دارد؛ در ۲۴ ولت، جریان متناظر با این سقف از نظر محاسباتی ۱ آمپر است. انتخاب بار باید هم محدوده ولتاژ و جریان و هم توان را پوشش دهد.

تنظیم دقیق و مشاهده مقدار واقعی

تفکیک تنظیم و بازخوانی ولتاژ و جریان به‌ترتیب ۱ میلی‌ولت و ۱ میلی‌آمپر است. این تفکیک با دقت مطلق یکی نیست و شرایط دما و زمان گرم‌شدن در مشخصات سازنده نقش دارند. در جریان بالاتر، افت روی کابل‌ها می‌تواند مقدار رسیده به برد را از مقدار پایانه منبع متفاوت کند. برای مقایسه چند آزمایش، طول کابل، روش اتصال و محل خواندن ولتاژ را ثابت نگه دارید تا اختلاف نتیجه قابل تفسیر باشد.

کار در حالت ولتاژ یا جریان ثابت

در یک آزمون معمول، ولتاژ مورد نیاز و سقف جریان را پیش از روشن‌کردن خروجی تنظیم می‌کنید. رفتار بار تعیین می‌کند دستگاه در محدوده ولتاژ ثابت یا محدودیت جریان کار کند. اگر برد در لحظه روشن‌شدن جریان بیشتری بخواهد، حد خیلی پایین ممکن است مانع راه‌اندازی آن شود. افزایش حد جریان نیز باید با تحمل واقعی برد هماهنگ باشد. وضعیت هر کانال را روی نمایشگر بخوانید و آن را همراه نتیجه آزمایش ثبت کنید.

خروجی برنامه‌پذیر و ثبت داده

حافظه برنامه خروجی با ظرفیت یک میلیون نقطه و ۱۰۰ گروه در جدول سازنده آمده است. زمان‌بندی بر حسب ثانیه تنظیم می‌شود و بخش ثبت داده ظرفیت ۱۰ هزار گروه ولتاژ، جریان و توان را دارد. این دو قابلیت را از نظر نوع حافظه با هم اشتباه نگیرید. برای یک آزمون مرحله‌ای، مقدار و مدت هر مرحله، وضعیت پایان برنامه و شیوه ذخیره نتیجه را مشخص کنید. ابتدا توالی را با بار آزمایشی مناسب بررسی کنید.

رابط‌های ارتباطی روی میز آزمایش

رابط‌های USB Host، USB Device، RS232 و LAN و پشتیبانی از USB TMC برای ارتباط دستگاه معرفی شده‌اند. انتخاب روش ارتباط به رایانه و نرم‌افزار مورد استفاده بستگی دارد. قبل از اجرای آزمون طولانی، اتصال و فرمان‌های تنظیم و خواندن را بررسی کنید. در برنامه کنترل، رفتار قطع ارتباط و پایان آزمایش را مشخص کنید تا خروجی در وضعیت نامشخص باقی نماند. تنظیمات شبکه و فایل‌های آزمون را نیز برای تکرار بعدی نگه دارید.

ترکیب خروجی‌ها و حفاظت از بار

دو کانال اصلی از حالت‌های ترکیب سری و موازی پشتیبانی می‌کنند. روش سیم‌بندی و محدوده مجاز این حالت‌ها باید از راهنمای همان دستگاه پیروی کند؛ اتصال خودسرانه خروجی‌ها مناسب نیست. حفاظت‌های اضافه‌ولتاژ، اضافه‌جریان، افزایش دما و اضافه‌توان در معرفی این خانواده آمده‌اند. وجود حفاظت جای تنظیم درست و سیم مناسب را نمی‌گیرد. هنگام تغییر سیم‌بندی، خروجی‌ها را غیرفعال و سپس اتصال‌ها و مقادیر تنظیمی را دوباره بررسی کنید.

تفاوت با مدل چهارکاناله و فضای نصب

ODP8353 سه خروجی دارد، درحالی‌که ODP8354 یک خروجی کمکی بیشتر ارائه می‌کند. اگر پروژه به سه خط تغذیه نیاز دارد، تعداد کانال و توان هر خط را با همین مدل تطبیق دهید. وزن حدود ۹ کیلوگرم و ابعاد ۲۹۰ در ۱۳۰ در ۲۱۲ میلی‌متر برای انتخاب محل نصب مهم‌اند. سطح محکم، مسیر تهویه باز و دسترسی مناسب به کلید برق و کابل‌ها را در جانمایی روی میز در نظر بگیرید.

جدول مشخصات فنی ODP8353

پرسش‌های متداول

آیا ODP8353 چهار خروجی دارد؟

خیر؛ این مدل دارای سه خروجی است. مدل چهارخروجی این خانواده ODP8354 است.

آیا هر کانال اصلی ۳۰ ولت و ۵ آمپر را هم‌زمان می‌دهد؟

خیر؛ توان هر کانال اصلی ۹۰ وات است و حاصل‌ضرب ولتاژ و جریان باید در این سقف بماند.

کانال سوم چه محدودیتی دارد؟

محدوده آن ۲۴ ولت و ۳ آمپر با سقف توان ۲۴ وات است؛ هر سه محدودیت باید هم‌زمان رعایت شوند.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید منبع تغذیه دیجیتال قابل برنامه ریزی اوون مدل OWON ODP-3033 را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید ODP8353

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل ODP8353 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
