معرفی کابل Q9 اوون

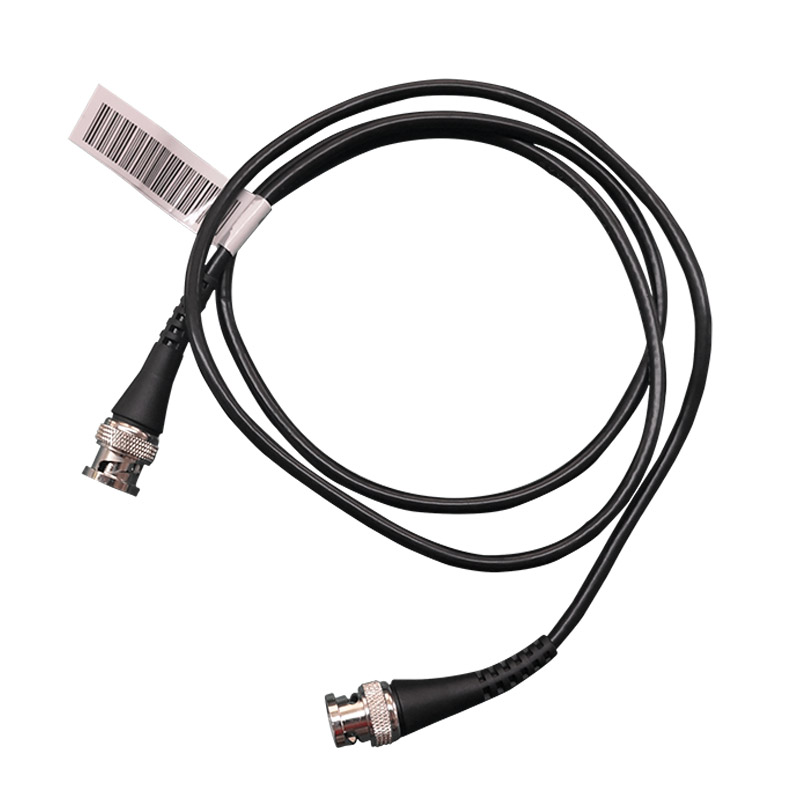

کابل رابط اوون مدل OWON Q9 برای اتصال دو درگاه BNC در تجهیزات تولید و اندازه‌گیری سیگنال به کار می‌رود. هر دو سر کابل، کانکتور BNC نری دارند و تصویر رسمی سازنده، کابل مشکی با دو اتصال فلزی را نشان می‌دهد. این محصول یک کابل رابط است؛ اسیلوسکوپ، فانکشن ژنراتور و سایر دستگاه‌های اندازه‌گیری همراه آن عرضه نمی‌شوند. Q9 در فهرست لوازم جانبی خانواده XDS سازنده نیز معرفی شده است.

دو سر BNC نری

نوع اتصال دو سر Q9 یکسان است و برای قرارگرفتن در سوکت BNC مادگی مناسب به کار می‌رود. اتصال BNC با سازوکار قفل چرخشی در جای خود قرار می‌گیرد. هنگام اتصال، ابتدا جهت شیارها را هماهنگ کنید و سپس حلقه اتصال را بدون فشار اضافی بچرخانید. برای جداکردن، قفل را آزاد کنید و بدنه کانکتور را بگیرید؛ کشیدن کابل می‌تواند به محل اتصال سیم و کانکتور فشار وارد کند.

کاربرد در مسیر سیگنال

در یک چیدمان آزمایشگاهی، کابل رابط می‌تواند مسیر خروجی مولد سیگنال را به ورودی دستگاه اندازه‌گیری یا بخش دیگری از مدار متصل کند. انتخاب مسیر باید بر اساس نوع ورودی و خروجی انجام شود. یکسان بودن شکل سوکت‌ها به تنهایی به معنی مناسب‌بودن همه تنظیمات دو دستگاه برای اتصال مستقیم نیست. پیش از اتصال، دامنه سیگنال، بایاس DC و محدودیت ورودی دستگاه مقصد را از مشخصات تجهیزات بررسی کنید.

تفاوت کابل Q9 با پراب اسیلوسکوپ

Q9 یک رابط دو سر BNC است و نباید آن را با پراب اسیلوسکوپ دارای نوک اندازه‌گیری و گیره زمین یکسان دانست. پراب ممکن است مدار تضعیف و تنظیم جبران‌سازی داشته باشد؛ چنین امکاناتی برای این کابل ادعا نمی‌شود. اگر نقطه اندازه‌گیری روی برد سوکت BNC ندارد، نوع رابط یا پراب متناسب با آن نقطه را انتخاب کنید. وصل‌کردن کابل به یک تبدیل، به‌خودی‌خود عملکرد یک پراب تضعیف‌کننده را ایجاد نمی‌کند.

تطبیق مشخصات کابل و تجهیزات

برای کارهای حساس به پاسخ فرکانسی، مشخصات کابل، خروجی مولد و ورودی دستگاه باید با هم بررسی شوند. نوع BNC به تنهایی امپدانس نامی، طول یا محدوده فرکانسی یک کابل را تعیین نمی‌کند. اگر انتخاب شما به یک مقدار مشخص از این ویژگی‌ها وابسته است، مشخصات همان کابل و نسخه تحویلی را مبنا قرار دهید. اعداد درج‌شده برای مدل‌های دیگر کابل را نمی‌توان فقط به دلیل شباهت ظاهری به Q9 نسبت داد.

کنترل اتصال پیش از اندازه‌گیری

پیش از شروع کار، پین مرکزی، حلقه قفل و محل ورود کابل به کانکتور را از نظر آسیب ظاهری بررسی کنید. اتصال نیمه‌قفل یا شل می‌تواند قرائت ناپایدار ایجاد کند. اگر شکل موج با انتظار سازگار نیست، تنظیمات دو دستگاه و وضعیت اتصال را در کنار هم بررسی کنید. برای مقایسه نتایج چند آزمون، تا حد امکان مسیر کابل و روش اتصال را ثابت نگه دارید و تغییرات چیدمان را همراه نتیجه ثبت کنید.

نگهداری کابل رابط

کابل را با حلقه‌های نرم جمع کنید و از خم‌کردن تند آن در نزدیکی کانکتورها خودداری کنید. قرارگرفتن زیر تجهیزات سنگین یا گیرکردن در لبه میز می‌تواند به روکش و اتصال‌ها آسیب بزند. کانکتورها را خشک و تمیز نگه دارید و هنگام حمل، از فشار مستقیم به پین مرکزی جلوگیری کنید. در صورت مشاهده آسیب مکانیکی، کابل را پیش از ادامه استفاده بررسی کنید؛ تغییر تنظیمات دستگاه راهی برای جبران اتصال خراب نیست.

مقایسه با کابل‌های دیگر

برای مقایسه یک مدل دارای مشخصات طول و امپدانس اعلام‌شده، صفحه کابل BNC به BNC هانتک HT322 را ببینید. این کابل، برند و مدل جداگانه‌ای دارد و مشخصات آن به Q9 تعمیم داده نمی‌شود. اگر هدف شما تکمیل یک مجموعه تجهیزات است، نوع دو سر اتصال و نیاز واقعی چیدمان را در کنار مشخصات دستگاه‌ها بررسی کنید تا رابط مناسب انتخاب شود.

قیمت و خرید Q9

قیمت این صفحه برای یک عدد کابل رابط OWON Q9 با دو سر BNC نری نمایش داده می‌شود. هنگام خرید، کد Q9 و نوع اتصال را مبنا قرار دهید و در صورت نیاز به ویژگی الکتریکی مشخص، آن را با مشخصات نسخه مورد استفاده تطبیق دهید. این ردیف شامل تبدیل BNC به سوسماری، پراب نوک‌دار یا دستگاه اندازه‌گیری نیست. تصاویر صفحه، عکس رسمی همین کابل هستند و برای تشخیص شکل اتصال‌ها قابل استفاده‌اند.

مشخصات Q9

منابع و مطالعه بیشتر

نام و تصویر Q9 در قسمت لوازم جانبی صفحه رسمی خانواده XDS اوون آمده است. برای آشنایی با سازوکار اتصال، مقاله کانکتور BNC در ویکی‌پدیا و برای اصول ساختار کابل، مقاله کابل کواکسیال را بخوانید.

برای بررسی گزینه‌های دیگر، دسته لوازم جانبی دستگاه آزمایشگاهی را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
