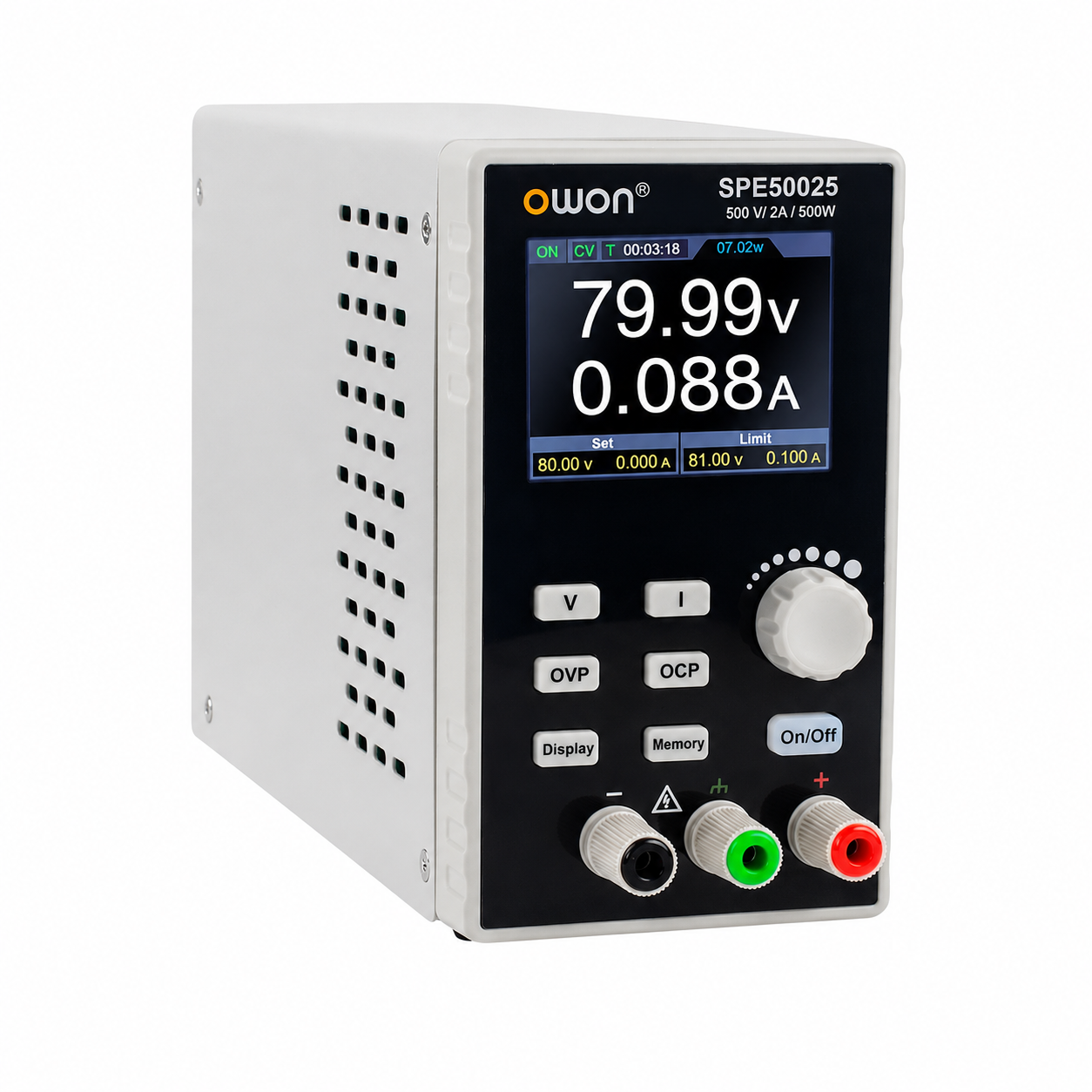

منبع تغذیه ولتاژ بالا اوون مدل OWON SPE50025 یک منبع DC تک کانال برای میز آزمون و بررسی مدارهای نیازمند ولتاژ بالا است. محدوده خروجی آن از صفر تا ۵۰۰ ولت و جریان از صفر تا ۲ آمپر تنظیم می‌شود و سقف توان دستگاه ۵۰۰ وات است. این سه عدد باید در کنار هم تفسیر شوند. دستگاه نمایشگر رنگی دارد و تنظیم خروجی، مشاهده مقدار واقعی و اجرای مراحل زمانی را در یک مجموعه فراهم می‌کند.

محدوده خروجی و سقف توان

در SPE50025 نمی‌توان حداکثر ولتاژ و حداکثر جریان را هم‌زمان از خروجی گرفت؛ حاصل‌ضرب ۵۰۰ ولت در ۲ آمپر برابر ۱۰۰۰ وات است و از توان نامی بیشتر می‌شود. برای نمونه، در ۵۰۰ ولت جریان متناظر با سقف ۵۰۰ وات برابر ۱ آمپر است. این محاسبه برای انتخاب اولیه بار کاربرد دارد و جای بررسی منحنی خروجی و شرایط واقعی آزمون را نمی‌گیرد. پیش از راه‌اندازی، ولتاژ، جریان و توان مورد نیاز نمونه را جداگانه مشخص کنید.

حالت ولتاژ ثابت و جریان ثابت

منبع از حالت‌های CV و CC پشتیبانی می‌کند. در حالت ولتاژ ثابت، دستگاه ولتاژ تنظیم‌شده را در محدوده مجاز حفظ می‌کند؛ هنگامی که بار به حد جریان برسد، رفتار خروجی با محدودیت جریان هماهنگ می‌شود. حد جریان را متناسب با نمونه انتخاب کنید. تنظیم بیش از نیاز می‌تواند حفاظت عملی آزمون را کاهش دهد و تنظیم خیلی کم نیز ممکن است مانع راه‌اندازی بار شود. وضعیت کاری و مقادیر واقعی را هنگام تغییر بار روی نمایشگر کنترل کنید.

تفکیک تنظیم و دقت خواندن

تفکیک تنظیم و بازخوانی برای ولتاژ ۱۰ میلی‌ولت و برای جریان ۱ میلی‌آمپر اعلام شده است. تفکیک، کوچک‌ترین گام نمایش یا تنظیم است و با دقت مطلق اندازه‌گیری یکسان نیست. جدول سازنده دقت را همراه جمله درصدی و مقدار ثابت بیان می‌کند و شرایط دما نیز در آن اهمیت دارد. برای رسیدن به مشخصات اعلامی، سازنده کارکرد بیش از ۳۰ دقیقه در دمای کاری تعیین‌شده را لازم می‌داند. ثبت دما و زمان آماده‌سازی در آزمون‌های مقایسه‌ای مفید است.

برنامه زمانی و حافظه تنظیمات

قابلیت فهرست خروجی تا ۱۰ مرحله زمانی برای تعریف یک توالی تنظیم در دسترس است. همچنین چهار مجموعه تنظیمات را می‌توان برای فراخوانی سریع نگه داشت. این دو قابلیت کارکرد متفاوت دارند: حافظه تنظیمات برای بازگرداندن مقادیر پرکاربرد است و برنامه زمانی برای اجرای توالی مراحل به کار می‌رود. پیش از اتصال نمونه اصلی، ترتیب مراحل، مدت هر مرحله و رفتار پایان برنامه را بررسی کنید. نام و نسخه تنظیمات را همراه نتیجه آزمون ثبت کنید تا تکرار آن قابل پیگیری باشد.

ارتباط با رایانه و رابط‌های اختیاری

رابط USB Device برای ارتباط دستگاه معرفی شده است. درگاه‌های RS232/RS485 و LAN در مشخصات سازنده اختیاری هستند و نباید وجود همه آن‌ها را در هر دستگاه فرض کرد. پشتیبانی از فرمان‌های SCPI و Modbus برای کنترل از رایانه یا سامانه آزمون مطرح شده است. پیش از انتخاب رابط، امکانات دستگاه تحویلی و نرم‌افزار مورد استفاده را تطبیق دهید. در کنترل خودکار، خواندن وضعیت خروجی و رفتار برنامه هنگام قطع ارتباط باید بخشی از طراحی آزمون باشد.

حفاظت‌ها و کار با ولتاژ بالا

حفاظت اضافه‌ولتاژ، اضافه‌جریان و افزایش دما در فهرست امکانات آمده‌اند. دستگاه همچنین مدار تخلیه داخلی برای کاهش ولتاژ باقی‌مانده پس از خاموش‌کردن دارد. وجود این مدار به معنی مجازبودن تماس فوری با پایانه‌ها نیست؛ پیش از تغییر اتصال باید خروجی غیرفعال و نبود ولتاژ با روش مناسب تأیید شود. کابل، کانکتور و بار باید برای ولتاژ آزمون انتخاب شوند. اجرای آزمون ولتاژ بالا به محیط مناسب و کاربر آشنا با دستورالعمل دستگاه نیاز دارد.

نمایشگر و جانمایی دستگاه

نمایشگر رنگی IPS با اندازه ۲٫۸ اینچ، اطلاعات خروجی و تنظیمات را نشان می‌دهد. بدنه حدود ۸۲ میلی‌متر عرض، ۱۴۲ میلی‌متر ارتفاع و ۲۲۶ میلی‌متر عمق دارد و وزن اعلامی حدود ۱٫۶ کیلوگرم است. خنک‌کاری با فن و کنترل سرعت وابسته به دما انجام می‌شود. دستگاه را روی سطح پایدار قرار دهید و مسیر تهویه را باز نگه دارید. فاصله دسترسی به کلیدها و مسیر کابل‌ها باید طوری باشد که هنگام کار نیاز به جابه‌جایی اتصال زنده نباشد.

مقایسه و مطالعه بیشتر

برای مقایسه ساختار چندکاناله، صفحه منبع تغذیه سه کانال ODP8353 را ببینید؛ تعداد کانال و محدوده خروجی آن با این مدل متفاوت است. توضیح مفهوم عمومی منبع تغذیه نیز در ویکی‌پدیا در دسترس است. انتخاب نهایی باید با ولتاژ مورد نیاز، سقف توان و نوع بار انجام شود.

وضعیت عرضه SPE50025

این مدل در حال حاضر ناموجود است و قیمت قابل خرید برای آن ثبت نشده است. امکان سفارش آنلاین تا اعلام موجودی و قیمت معتبر فعال نیست. برای شناسایی دستگاه، کد کامل SPE50025 را مبنا قرار دهید؛ پسوند و ارقام مدل‌های این خانواده محدوده ولتاژ و توان متفاوتی را مشخص می‌کنند.

جدول مشخصات فنی SPE50025

پرسش‌های متداول

آیا SPE50025 در ۵۰۰ ولت، ۲ آمپر می‌دهد؟

خیر؛ سقف توان ۵۰۰ وات است. در ۵۰۰ ولت، جریان متناظر با این سقف ۱ آمپر خواهد بود.

آیا LAN در همه دستگاه‌ها وجود دارد؟

خیر؛ LAN و RS232/RS485 اختیاری هستند و باید با امکانات دستگاه تحویلی تطبیق داده شوند.
