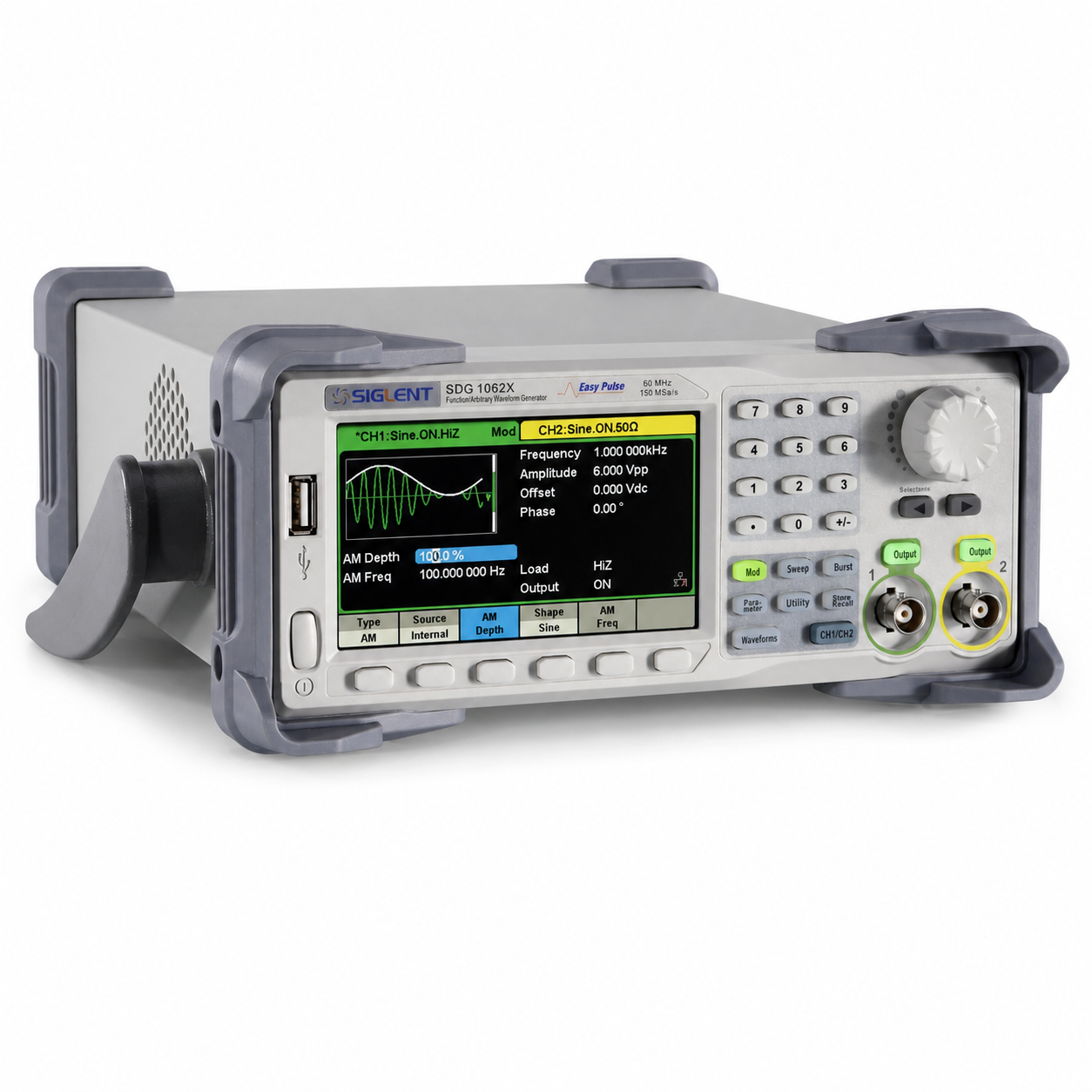

فانکشن ژنراتور سیگلنت مدل SIGLENT SDG1062X یک مولد تابع و شکل موج دلخواه دوکاناله با حداکثر فرکانس خروجی ۶۰ مگاهرتز است. نام کامل انگلیسی آن SIGLENT SDG1062X 60 MHz Dual-Channel Function/Arbitrary Waveform Generator است. نرخ نمونه‌برداری ۱۵۰MSa/s، تفکیک عمودی ۱۴ بیت، طول شکل موج ۱۶kpts و فناوری‌های EasyPulse و TrueArb این دستگاه را برای آزمایشگاه الکترونیک، تعمیر برد، آموزش، طراحی مدار و شبیه‌سازی انواع سیگنال مناسب می‌کنند. این صفحه دقیقاً درباره نسخه SDG1062X از خانواده SDG1000X است و مشخصات مدل جدیدتر SDG1062X Plus به آن نسبت داده نشده است.

معرفی فانکشن ژنراتور سیگلنت SDG1062X

این دستگاه دو کانال خروجی مستقل و هم‌سطح دارد و برای تولید موج سینوسی، مربعی، پالسی، رمپ، نویز، موج دلخواه و سیگنال DC به کار می‌رود. کاربر می‌تواند فرکانس، دامنه، افست، فاز و پارامترهای زمانی را از پنل جلویی تنظیم کند. صفحه‌نمایش رنگی ۴٫۳ اینچی، کلیدهای عددی، ولوم اصلی و کلیدهای مستقیم هر کانال باعث می‌شوند تنظیم سیگنال بدون مسیرهای طولانی منو انجام شود. برای مشاهده گزینه‌های هم‌خانواده می‌توانید وارد دسته فانکشن ژنراتور و مولد سیگنال عصرتولز شوید.

SDG1062X نسل غیر Plus این خانواده است. نسخه Plus از سامانه نمونه‌برداری و حافظه متفاوتی استفاده می‌کند؛ بنابراین عددهای ۱GSa/s، تفکیک ۱۶ بیت و حافظه ۸Mpts مربوط به SDG1062X Plus هستند و برای این محصول صحیح نیستند. مشخصات درست مدل حاضر ۱۵۰MSa/s، رزولوشن ۱۴ بیت و حافظه شکل موج ۱۶kpts است. این تفکیک برای جلوگیری از اشتباه هنگام خرید و مقایسه اهمیت زیادی دارد.

فرکانس، دامنه و کیفیت خروجی

بیشینه فرکانس خروجی در SDG1062X برابر ۶۰MHz است. دو کانال می‌توانند سیگنال‌هایی با دامنه تا ۲۰Vpp تولید کنند و در فرکانس‌های تا ۱۰MHz نیز خروجی ۲۰Vpp برای هر دو کانال قابل دستیابی است. امپدانس نامی خروجی ۵۰ اهم است؛ در نتیجه مقدار دامنه نمایش‌داده‌شده باید با نوع بار و حالت High-Z یا 50Ω هماهنگ شود. اگر بار واقعی با تنظیم دستگاه یکسان نباشد، ولتاژ اندازه‌گیری‌شده ممکن است با مقدار مورد انتظار تفاوت داشته باشد.

تفکیک فرکانس تا ۱ میکروهرتز امکان تنظیم دقیق سیگنال‌های کم‌فرکانس را فراهم می‌کند. کیفیت خروجی فقط به بیشینه فرکانس وابسته نیست؛ اعوجاج هارمونیکی، نویز فاز، جیتر و پایداری دامنه نیز در آزمون مدار اثر دارند. در خروجی 0dBm، اعوجاج کل هارمونیکی پایین و هارمونیک‌ها و سیگنال‌های ناخواسته در پهنای کاری کنترل شده‌اند. برای سنجش دقیق، استفاده از کابل کواکسیال مناسب، ترمینیشن صحیح و اسیلوسکوپ با پهنای باند کافی ضروری است.

فناوری EasyPulse و تولید پالس

EasyPulse برای کاهش محدودیت‌های معمول معماری DDS در تولید پالس طراحی شده است. در مولدهای ساده، هماهنگ‌نبودن نرخ نمونه‌برداری و فرکانس خروجی می‌تواند حرکت لبه و جیتر ایجاد کند. SDG1062X با این فناوری امکان تنظیم دقیق پهنای پالس و زمان صعود و نزول را فراهم می‌کند. مدار اختصاصی موج مربعی نیز توانایی تولید موج مربعی تا ۶۰MHz را دارد و جیتر آن کمتر از ۳۰۰ پیکوثانیه به‌علاوه ۰٫۰۵ppm از دوره اعلام شده است.

این قابلیت برای آزمون ورودی کلاک، بررسی پاسخ مدارهای دیجیتال، تحریک فیلتر، شبیه‌سازی سنسور و ارزیابی رفتار ورودی‌های منطقی مفید است. بااین‌حال لبه بسیار سریع می‌تواند اثر کابل، ظرفیت ورودی پراب و کیفیت زمین را آشکار کند. برای نتیجه قابل‌اعتماد باید طول کابل کوتاه، امپدانس مسیر مشخص و اتصال زمین مناسب باشد.

TrueArb و شکل موج دلخواه

فناوری TrueArb شکل موج دلخواه را به‌صورت نقطه‌به‌نقطه تولید می‌کند. نرخ نمونه‌برداری متغیر آن از ۱μSa/s تا ۳۰MSa/s قابل تنظیم است و طول شکل موج دلخواه از ۲ نقطه تا ۱۶kpts انتخاب می‌شود. این روش از حذف یا تکرار ناخواسته نقاط جلوگیری می‌کند و برای بازسازی سیگنال ثبت‌شده، موج‌های غیرخطی، تحریک سفارشی و آزمایش پاسخ مدار کاربرد دارد.

دستگاه ۱۹۶ شکل موج دلخواه داخلی در اختیار کاربر می‌گذارد. در طراحی موج سفارشی باید دامنه، افست و نرخ خروجی به‌گونه‌ای انتخاب شوند که محدوده مجاز ورودی مدار آزمایش‌شونده رعایت شود. خروجی فانکشن ژنراتور منبع توان عمومی نیست و برای راه‌اندازی بارهای پرمصرف باید از تقویت‌کننده متناسب استفاده کرد.

مدولاسیون، Sweep و Burst

مدولاسیون‌های AM، DSB-AM، FM، PM، FSK، ASK، PSK و PWM پشتیبانی می‌شوند. این مجموعه برای شبیه‌سازی حامل، بررسی آشکارساز، آموزش مخابرات و آزمون پاسخ مدارهای آنالوگ و دیجیتال مناسب است. Sweep امکان جاروب فرکانس را فراهم می‌کند و برای مشاهده پاسخ فیلتر، تقویت‌کننده و شبکه‌های تشدیدی به کار می‌رود. Burst نیز تعداد مشخصی سیکل یا قطار موج را با تریگر داخلی یا خارجی تولید می‌کند.

قابلیت تولید هارمونیک و ترکیب شکل موج دو کانال، ساخت سیگنال‌های پیچیده‌تر را آسان‌تر می‌کند. فرکانس‌متر سخت‌افزاری داخلی نیز برای خواندن فرکانس یک سیگنال خارجی در نظر گرفته شده است. هنگام استفاده از کانتر باید دامنه ورودی، شکل موج، کابل و محدوده فرکانس با مشخصات ورودی هماهنگ باشند.

نمایشگر و رابط‌های ارتباطی

نمایشگر TFT-LCD با اندازه ۴٫۳ اینچ و وضوح ۴۸۰×۲۷۲ پیکسل، شکل موج انتخابی و پارامترهای هر دو کانال را نشان می‌دهد. USB Host برای حافظه جانبی، USB Device با پروتکل USBTMC برای ارتباط با رایانه و LAN با پشتیبانی VXI-11 برای کنترل شبکه فراهم شده‌اند. اتصال GPIB از طریق مبدل اختیاری انجام می‌شود. این رابط‌ها استفاده از دستگاه در میز آزمون خودکار و ثبت تنظیمات تکرارشونده را ساده‌تر می‌کنند.

ابعاد دستگاه حدود ۲۶۰٫۳ میلی‌متر عرض، ۱۰۷٫۲ میلی‌متر ارتفاع و ۲۹۵٫۷ میلی‌متر عمق است و وزن آن تقریباً ۳٫۴۸ کیلوگرم اعلام شده است. دستگیره و پایه‌ها جابه‌جایی و تنظیم زاویه دید را آسان می‌کنند. مسیر تهویه باید باز بماند و دستگاه روی سطح خشک، پایدار و دور از گردوغبار رسانا قرار گیرد.

اقلام همراه محصول

• یک دستگاه فانکشن ژنراتور SIGLENT SDG1062X
• یک کابل برق متناسب با سری تأمین
• یک کابل USB
• یک کابل BNC به گیره سوسماری
• راهنمای شروع سریع
• برگه کالیبراسیون یا کنترل کیفیت همراه سری تأمین

تصویر اقلام همراه بر اساس دستگاه خریداری‌شده و بسته واقعی منبع تهیه شده است. تفاوت جزئی در نوع دوشاخه، زبان دفترچه یا شکل برگه کنترل کیفیت ممکن است بین سری‌های وارداتی وجود داشته باشد. تعداد دستگاه در هر خرید یک عدد است و تصویر گالری به معنی تحویل چند دستگاه نیست.

جدول مشخصات فنی SDG1062X

مقایسه و انتخاب مدل مناسب

برای مقایسه با گزینه‌ای هم‌فرکانس می‌توانید صفحه فانکشن ژنراتور ویکتور VICTOR 2006A را بررسی کنید. هر دو دستگاه دوکاناله و ۶۰ مگاهرتزی هستند، اما معماری تولید موج، نرخ نمونه‌برداری، رزولوشن، طول حافظه، رابط‌ها و امکانات نرم‌افزاری یکسان نیست. اگر اولویت شما TrueArb، EasyPulse، شبکه LAN و اکوسیستم ابزارهای SIGLENT است، SDG1062X انتخاب تخصصی‌تری محسوب می‌شود. اگر بودجه یا ویژگی‌های مدل ویکتور مناسب‌تر است، مقایسه جدول مشخصات هر دو محصول تصمیم دقیق‌تری می‌دهد.

قیمت و خرید فانکشن ژنراتور سیگلنت SDG1062X

قیمت این محصول از قیمت تازه منبع و فرمول مصوب عصرتولز محاسبه می‌شود. موجودی و قیمت به دلیل نوسان بازار تجهیزات اندازه‌گیری ممکن است تغییر کنند. پیش از خرید، بیشینه فرکانس، دامنه خروجی، تعداد کانال، نوع مدولاسیون، نیاز به شبکه و طول شکل موج را با کاربرد خود تطبیق دهید. این محصول با یک تنوع واقعی گارانتی عرضه می‌شود و تنوع ساختگی تعداد خرید برای آن تعریف نمی‌شود.

پرسش‌های متداول

آیا SDG1062X همان SDG1062X Plus است؟

خیر. این محصول نسخه SDG1000X غیر Plus با نرخ ۱۵۰MSa/s، رزولوشن ۱۴ بیت و طول ۱۶kpts است. مشخصات نسخه Plus نباید برای آن استفاده شود.

آیا هر دو کانال تا ۶۰ مگاهرتز کار می‌کنند؟

بله، دستگاه دو کانال مستقل دارد و بیشینه فرکانس مدل ۶۰MHz است. دامنه قابل‌دستیابی در فرکانس‌های بالا و با نوع بار تغییر می‌کند.

آیا امکان کنترل از طریق شبکه وجود دارد؟

بله، LAN با VXI-11، USB Host و USB Device جزو رابط‌های استاندارد هستند. GPIB به مبدل اختیاری نیاز دارد.

آیا تصویر اقلام همراه یعنی دو دستگاه تحویل می‌شود؟

خیر. بسته شامل دقیقاً یک دستگاه است و تصویر دوم فقط کابل‌ها، راهنما و برگه کنترل کیفیت همان بسته را نشان می‌دهد.
