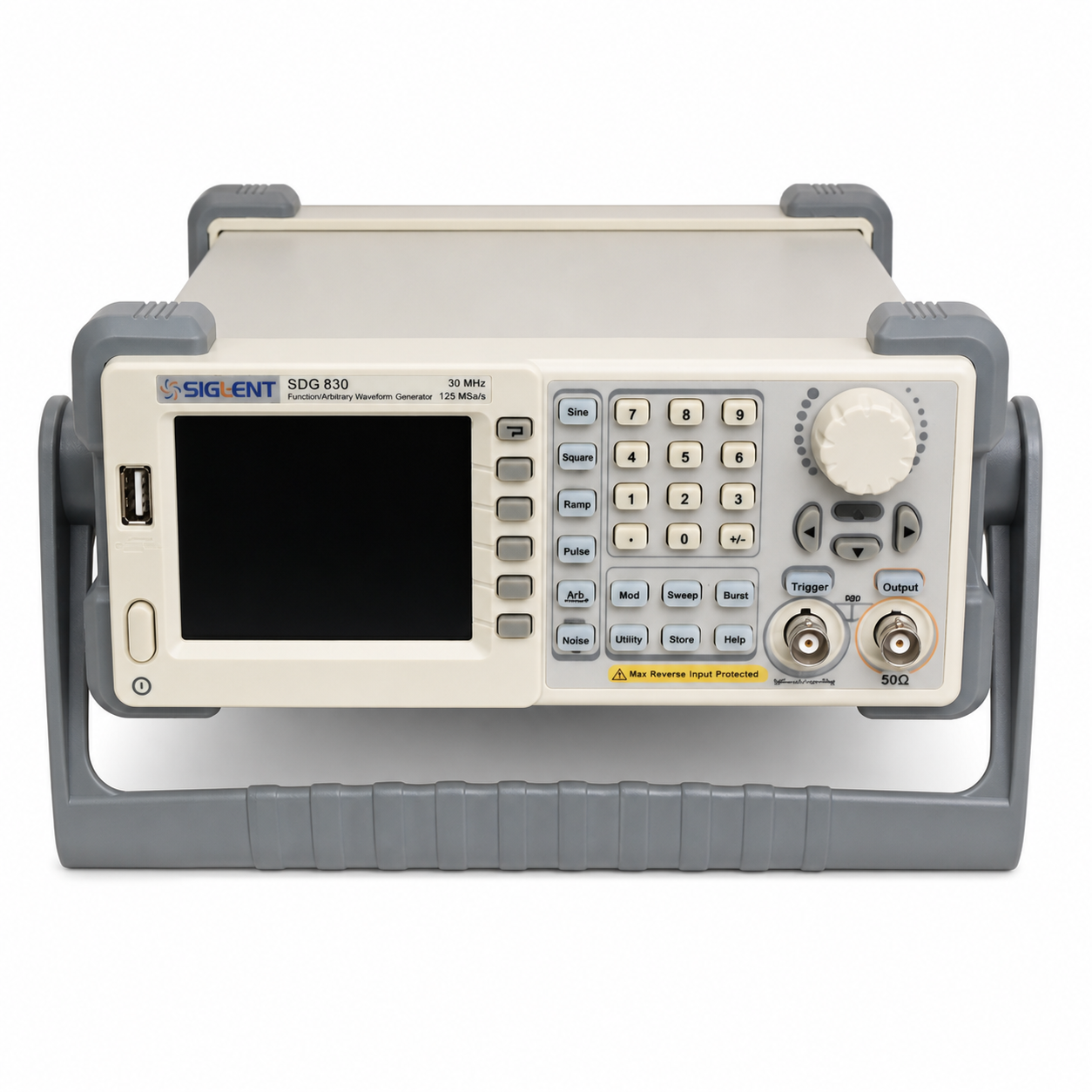

فانکشن ژنراتور سیگلنت مدل SIGLENT SDG830 یک مولد تابع و شکل موج دلخواه تک‌کاناله با حداکثر فرکانس سینوسی ۳۰ مگاهرتز است. نام کامل انگلیسی آن SIGLENT SDG830 30 MHz Single-Channel Function/Arbitrary Waveform Generator است. نرخ نمونه‌برداری ۱۲۵MSa/s، تفکیک عمودی ۱۴ بیت، حافظه شکل موج ۱۶kpts و فناوری EasyPulse این دستگاه را برای آموزش الکترونیک، تعمیر برد، تست مدارهای آنالوگ و دیجیتال و تولید سیگنال مرجع مناسب می‌کنند. این صفحه دقیقاً درباره SDG830 است؛ تصویر تمیز مدل‌های SDG805 یا SDG810 و مشخصات نسل‌های SDG1000X و SDG2000X به این کالا نسبت داده نشده‌اند.

معرفی فانکشن ژنراتور سیگلنت SDG830

SDG830 از فناوری DDS استفاده می‌کند و یک کانال خروجی برای موج سینوسی، مربعی، رمپ، پالس، نویز و شکل موج دلخواه دارد. کاربر می‌تواند فرکانس، دامنه، افست، فاز و پارامترهای زمانی را از پنل جلویی تنظیم کند. نمایشگر رنگی ۳٫۵ اینچ، صفحه‌کلید عددی، ولوم اصلی و کلیدهای مستقیم شکل موج، استفاده روزمره را ساده می‌کنند. برای مشاهده گزینه‌های بیشتر می‌توانید دسته فانکشن ژنراتور و مولد سیگنال عصرتولز را بررسی کنید.

این مدل برای کاربری تک‌کاناله طراحی شده است. یکی از دو کانکتور جلویی خروجی سیگنال و دیگری ورودی یا خروجی تریگر و هم‌زمان‌سازی است؛ بنابراین وجود دو BNC به معنی دو کانال تولید سیگنال نیست. این نکته هنگام مقایسه با مدل‌های دوکاناله اهمیت دارد. اگر آزمایش شما به دو سیگنال مستقل با اختلاف فاز یا فرکانس نیاز دارد، باید سراغ مدل دوکاناله بروید.

فرکانس و شکل موج‌های خروجی

موج سینوسی تا ۳۰MHz، موج مربعی تا ۱۰MHz، پالس تا ۵MHz و رمپ یا مثلثی تا ۳۰۰kHz تولید می‌شود. شکل موج دلخواه نیز تا ۵MHz قابل استفاده است. رزولوشن فرکانس ۱ میکروهرتز امکان تنظیم دقیق در فرکانس‌های پایین را فراهم می‌کند. پهنای باند نویز سفید در SDG830 بیش از ۳۰MHz در نقطه منفی سه دسی‌بل اعلام شده است.

دامنه خروجی در بار High-Z و فرکانس‌های تا ۱۰MHz می‌تواند تا ۲۰Vpp برسد و در فرکانس‌های بالاتر کاهش می‌یابد. در بار ۵۰ اهم دامنه قابل‌دستیابی نصف حالت High-Z است. برای جلوگیری از برداشت اشتباه، تنظیم بار دستگاه و امپدانس واقعی ورودی اسیلوسکوپ یا مدار باید یکسان باشند. خروجی فانکشن ژنراتور منبع توان عمومی نیست و برای بار پرمصرف باید از تقویت‌کننده مناسب استفاده شود.

EasyPulse و کنترل پالس

فناوری EasyPulse برای تولید پالس با جیتر کمتر و امکان تنظیم زمان صعود و نزول طراحی شده است. حداقل پهنای پالس ۱۶ نانوثانیه و رزولوشن تنظیم پهنا ۱ نانوثانیه اعلام شده است. زمان صعود و نزول پالس در بازه گسترده‌ای قابل تنظیم است و موج مربعی نیز لبه‌ای سریع‌تر از ۲۴ نانوثانیه دارد. این ویژگی برای بررسی ورودی‌های منطقی، مدار زمان‌بندی، کلاک و پاسخ گذرای فیلتر مفید است.

لبه سریع می‌تواند ضعف کابل، اتصال زمین بلند یا ظرفیت ورودی پراب را آشکار کند. استفاده از کابل کواکسیال کوتاه، ترمینیشن صحیح و رعایت محدوده ولتاژ ورودی مدار بخشی از آزمون معتبر است. بهتر است خروجی ابتدا خاموش باشد، پارامترها تنظیم شوند و سپس با دامنه کم فعال شود.

شکل موج دلخواه و حافظه

نرخ نمونه‌برداری ۱۲۵MSa/s و رزولوشن ۱۴ بیت برای بازسازی شکل موج دلخواه به کار می‌روند. عمق شکل موج داخلی تا ۱۶kpts است و دستگاه ۴۶ شکل موج دلخواه داخلی شامل DC را ارائه می‌کند. ده فضای ذخیره غیر فرار نیز برای موج‌های کاربر در دسترس است. نرم‌افزار EasyWave امکان طراحی و انتقال شکل موج از رایانه را فراهم می‌کند.

طول ۱۶kpts برای بسیاری از تمرین‌های آموزشی، شبیه‌سازی سنسور و سیگنال‌های تکرارشونده کافی است، اما برای رکوردهای بسیار طولانی یا سناریوهای پیچیده باید عمق حافظه مدل‌های بالاتر بررسی شود. تعداد نقاط، نرخ پخش و فرکانس خروجی باید با هم هماهنگ شوند تا جزئیات موج حفظ شود.

مدولاسیون، Sweep و Burst

مدولاسیون‌های AM، DSB-AM، FM، PM، FSK، ASK و PWM پشتیبانی می‌شوند. Sweep خطی یا لگاریتمی برای جاروب فرکانس فیلتر و تقویت‌کننده کاربرد دارد. Burst می‌تواند تعداد مشخصی سیکل یا حالت گیت‌شده تولید کند. تریگر داخلی، خارجی و دستی برای هماهنگ‌سازی آزمایش قابل استفاده است.

در آزمون مدولاسیون باید فرکانس حامل، عمق مدولاسیون، دامنه و افست با محدوده مدار هماهنگ باشند. اگر سیگنال به ورودی حساس یا مدار RF وصل می‌شود، استفاده از تضعیف‌کننده، حفاظت ورودی و کابل مناسب توصیه می‌شود. کانکتور Trigger/Sync برای هماهنگی است و خروجی دوم مستقل محسوب نمی‌شود.

نمایشگر، ارتباط و ابعاد

نمایشگر TFT-LCD با اندازه ۳٫۵ اینچ و وضوح ۳۲۰×۲۴۰ پیکسل، پارامترها و منوها را نشان می‌دهد. USB Host برای حافظه جانبی و USB Device برای اتصال به رایانه و کنترل SCPI فراهم شده‌اند. این مدل LAN داخلی ندارد و نباید امکانات شبکه نسل‌های بالاتر برای آن نوشته شود.

ابعاد دستگاه ۲۲۹×۱۰۵×۲۸۱ میلی‌متر و وزن خالص آن حدود ۲٫۶ کیلوگرم است. دستگیره حمل و پایه‌ها زاویه دید را تنظیم می‌کنند. توان مصرفی کمتر از ۳۰ وات و ورودی برق گسترده برای استفاده رومیزی مناسب است. مسیر تهویه باید باز بماند و دستگاه روی سطح خشک و پایدار قرار گیرد.

اقلام همراه محصول

• یک دستگاه SIGLENT SDG830
• یک کابل برق
• یک کابل USB
• یک کابل BNC به گیره سوسماری مطابق بسته واقعی منبع
• راهنمای شروع سریع و برگه‌های همراه SDG800

بسته واقعی منبع دقیقاً یک دستگاه را نشان می‌دهد. نوع دوشاخه، زبان دفترچه یا شکل برگه‌های همراه ممکن است میان سری‌های وارداتی تفاوت جزئی داشته باشد. تصاویر گالری نهایی فقط دو نمای پاک از همان یک دستگاه هستند و وجود دو تصویر به معنی تحویل دو دستگاه نیست.

جدول مشخصات فنی

مقایسه با مدل دوکاناله

برای مقایسه می‌توانید فانکشن ژنراتور سیگلنت SDG1062X را ببینید. SDG1062X دو کانال و فرکانس ۶۰MHz دارد، در حالی که SDG830 تک‌کاناله و ۳۰MHz است. SDG830 برای میز آموزشی، تعمیرات و آزمون‌های عمومی مقرون‌به‌صرفه‌تر است؛ اما برای دو سیگنال مستقل، ترکیب کانال‌ها یا فرکانس بالاتر، مدل دوکاناله انتخاب کامل‌تری خواهد بود.

قیمت و خرید فانکشن ژنراتور سیگلنت SDG830

قیمت این محصول از قیمت تازه منبع و فرمول مصوب عصرتولز محاسبه می‌شود. به دلیل نوسان بازار تجهیزات اندازه‌گیری، قیمت و موجودی ممکن است تغییر کنند. پیش از خرید، تک‌کاناله بودن، سقف فرکانس ۳۰MHz، نبود LAN و نوع کابل‌های موردنیاز را با کاربرد خود تطبیق دهید. این محصول با یک تنوع واقعی گارانتی عرضه می‌شود و تنوع ساختگی برای تعداد خرید ندارد.

پرسش‌های متداول

آیا SDG830 دو کانال خروجی دارد؟

خیر. این دستگاه یک کانال تولید سیگنال دارد. کانکتور دوم برای تریگر و هم‌زمان‌سازی است.

آیا امکان کنترل از طریق شبکه وجود دارد؟

LAN داخلی ندارد؛ USB Device برای کنترل رایانه‌ای و USB Host برای حافظه جانبی فراهم شده‌اند.

آیا تصاویر گالری یعنی دو دستگاه تحویل می‌شود؟

خیر. هر خرید شامل دقیقاً یک دستگاه است و تصاویر فقط دو نمای مختلف همان محصول هستند.

SDG830 برای موج مربعی تا چه فرکانسی مناسب است؟

بیشینه فرکانس موج مربعی ۱۰MHz است؛ عدد ۳۰MHz مربوط به موج سینوسی این مدل است.
