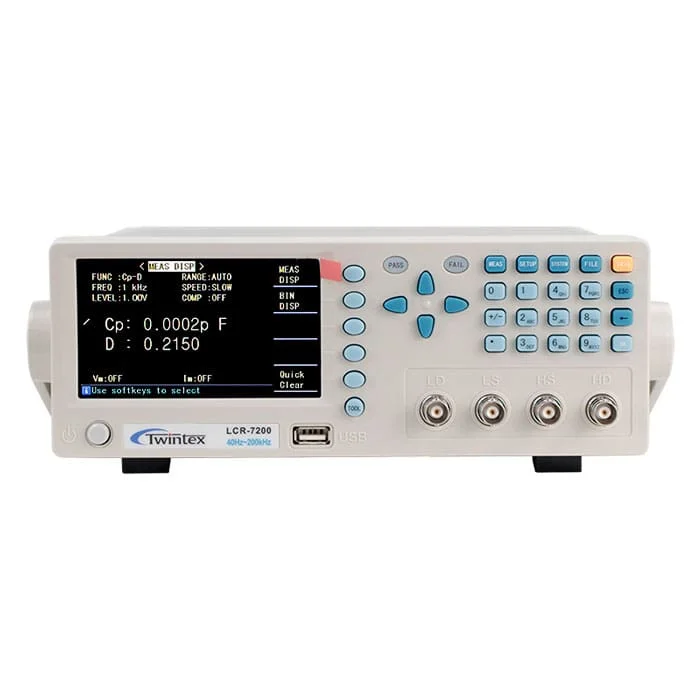

ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7200 دارای مشخصات فنی زیر است:
- پردازنده هسته 32 بیتی
- صفحه نمایش 5 رقمی 4.3 اینچی TFT LCD
- 38 piont دستی
- امپدانس خروجی 2 منبع سیگنال: 30Ω، 100Ω (LCR7000)
- امپدانس خروجی 4 منبع سیگنال: 30 Ω، 100 Ω، 10/100، 10 سی سی (LCR7000A)
- عملکرد حالت فهرست، 10 مرحله
- فرکانس200کیلوهرتز پیوسته
- آخرین تنظیمات پارامتر را قبل از خاموش شدن ذخیره کنید
- رابط استاندارد: RS-232، HANDLER، USB HOST
- 500 حافظه برای ذخیره/ذخیره دیسک U، پشتیبانی از فایل های FAT16 و FAT32
- 100 مجموعه حافظه برای حافظه داخلی/ذخیر
|
Specifications
|
|||
|
Model
|
LCR-7010
|
LCR-7030
|
LCR-7200
|
|
Measurement function
|
|||
|
Test parameter
|
| Z|, |Y|, C, L, X, B, R, G, D, Q, θ
|
||
|
Test signal frequency
|
LCR-7010: 100Hz,120Hz,1kHz,10kHz
LCR-7030: 100Hz,120Hz,1kHz,10kHz, 20kHz, 30kHz LCR-7200: 40Hz, 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 800Hz, 1kHz, 1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 15.7kHz, 16.2kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 66.6kHz, 75kHz, 100kHz, 120kHz, 150kHz, 200kHz (38 points) |
||
|
Basic accuracy
|
0.15%
|
0.1%
|
0.1%
|
|
Equivalent circuit
|
Series, Parallel
|
||
|
Mathematical function
|
Absolute Deviation and Percentage Deviation
|
||
|
Range mode
|
Auto, Hold, Manual Selection
|
||
|
Trigger mode
|
Internal, Manual, External, BUS
|
||
|
Measurement speed
|
Fast: max.30, Medium: 10, Slow: 3 (times/second) (≥1kHz)
|
||
|
Average times
|
1-255
|
||
|
Delay time
|
0-60s, step 1ms
|
||
|
Calibration function
|
Open circuit, Short circuit, Load
|
||
|
Measurement terminal
|
5-terminal
|
||
|
Display mode
|
Direct, Δ, Δ%, V/I (monitoring test voltage and current)
|
||
|
Display
|
5 digit 4.3-in LCD display
|
||
|
List Mode
|
10 steps
|
||
|
Measurement display range
|
|||
|
|Z|, R, X
|
0.01m Ω – 99.999 MΩ
|
||
|
|Y|, G, B
|
0.0001µS – 99.999 S
|
||
|
C
|
0.0001 pF – 9.9999 F
|
||
|
L
|
0.0001 µH – 999.99 H
|
||
|
D
|
0.0001 – 9.9999
|
||
|
Q
|
0.0001 – 9999.9
|
||
|
θ (DEG)
|
-179.99º -179.99 º
|
||
|
θ (RAD)
|
-3.14159 – 3.14159
|
||
|
Δ%
|
-999.99% – 999.99%
|
||
|
Comparator and interface
|
|||
|
Comparator
|
N/A
|
4-bin comparator
|
5-bin comparator
|
|
Memory
|
100 sets memories for internal parameter settings storage/save
500 sets for U disk parameter settings storage/save |
||
|
Standard interface
|
Standard: RS232, USB HOST
|
Standard: RS232, USB HOST, HANDLER
|
|
|
Optional interface
|
N/A
|
||
|
General
|
|||
|
Operating environment
|
0°C – 40°C, ≤80%RH
|
||
|
Power source
|
110/220V±10%, 47~63Hz
|
||
|
Power consumption
|
≤30VA
|
||
|
Accessories
|
4-terminal Kelvin test clip leads, RS232 cable, power cord, operation manual
|
||
|
Dimensions
|
265W*100H*340D mm
|
||
|
Weight
|
Approx.3.5kg
|
||
