ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A
ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A یک LCR متر حرفهای و دقیق از سری LCR7000A است که برای اندازهگیری دقیق ظرفیت خازن، اندوکتانس سلف، مقاومت، امپدانس، ادمیتانس، فاکتور کیفیت، ضریب اتلاف، زاویه فاز و مقاومت DC طراحی شده است. این دستگاه با نام انگلیسی Twintex LCR-7500A 500kHz High Precision Professional Digital LCR Meter شناخته میشود و با فرکانس تست قابل تنظیم از 12 هرتز تا 500 کیلوهرتز، دقت پایه 0.05 درصد و نمایشگر رنگی 4.3 اینچی، گزینهای حرفهای برای آزمایشگاهها، واحدهای کنترل کیفیت، تولیدکنندگان قطعات الکترونیکی و تعمیرکاران تخصصی محسوب میشود. مشخصات اصلی دستگاه با دیتاشیت رسمی سری LCR7000A توینتکس مطابقت دارد.
🔬 معرفی ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A
ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A برای کاربرانی ساخته شده که به اندازهگیری دقیق و تکرارپذیر قطعات پسیو نیاز دارند. در بسیاری از تعمیرات و تستهای تخصصی، فقط دانستن مقدار ظاهری یک خازن یا مقاومت کافی نیست؛ بلکه پارامترهایی مانند ESR، D، Q، زاویه فاز، امپدانس و رفتار قطعه در فرکانسهای مختلف اهمیت زیادی دارد.
این دستگاه با پوشش فرکانسی تا 500kHz، نسبت به مدلهای سادهتر LCR متر، امکان تحلیل دقیقتری از قطعات را فراهم میکند. همین ویژگی باعث میشود LCR-7500A برای تست قطعات SMD، خازنهای دقیق، سلفهای فرکانسی، مقاومتها، فیلترها، قطعات مخابراتی، قطعات تولیدی و کنترل کیفی بسیار کاربردی باشد.
⚙️ دقت بالا و فرکانس تست گسترده
یکی از مهمترین ویژگیهای ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A، دقت پایه 0.05 درصد است. این سطح دقت برای یک LCR متر رومیزی حرفهای اهمیت زیادی دارد؛ زیرا در تست قطعات حساس، اختلافهای کوچک میتوانند نتیجه طراحی یا تعمیر را تغییر دهند.
فرکانس تست در این مدل از 12Hz تا 500kHz قابل تنظیم است و حداقل گام فرکانسی آن 0.1mHz اعلام شده است. این یعنی کاربر میتواند قطعه را در شرایط نزدیکتر به کاربرد واقعی بررسی کند. برای مثال، رفتار یک خازن در فرکانس پایین با رفتار آن در فرکانس بالا یکسان نیست و همین موضوع در طراحی مدارهای فرکانسی، منابع تغذیه، فیلترها و مدارهای دقیق اهمیت دارد.
📺 نمایشگر رنگی و کاربری حرفهای

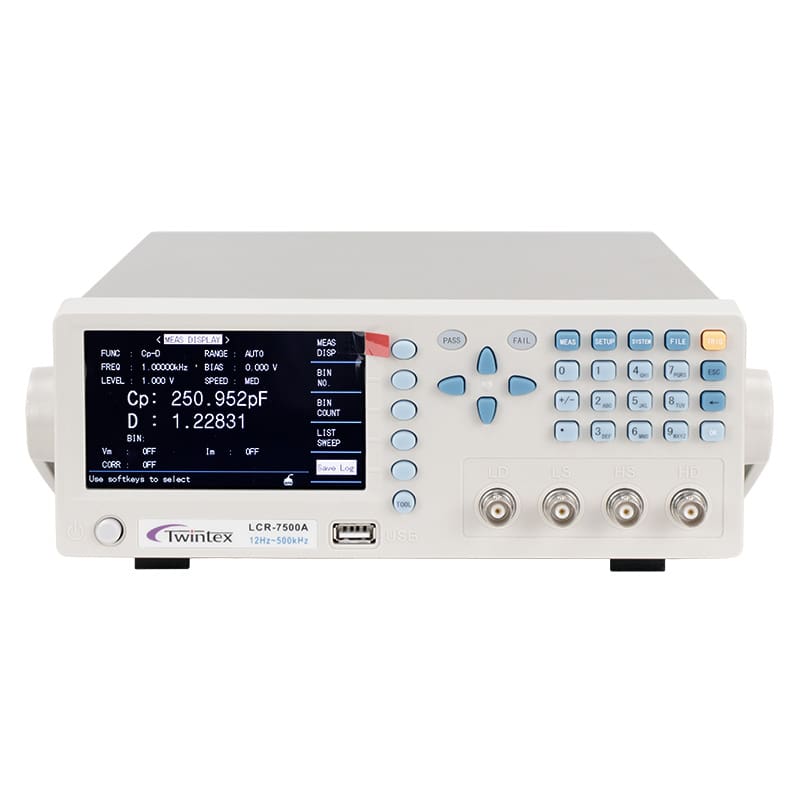

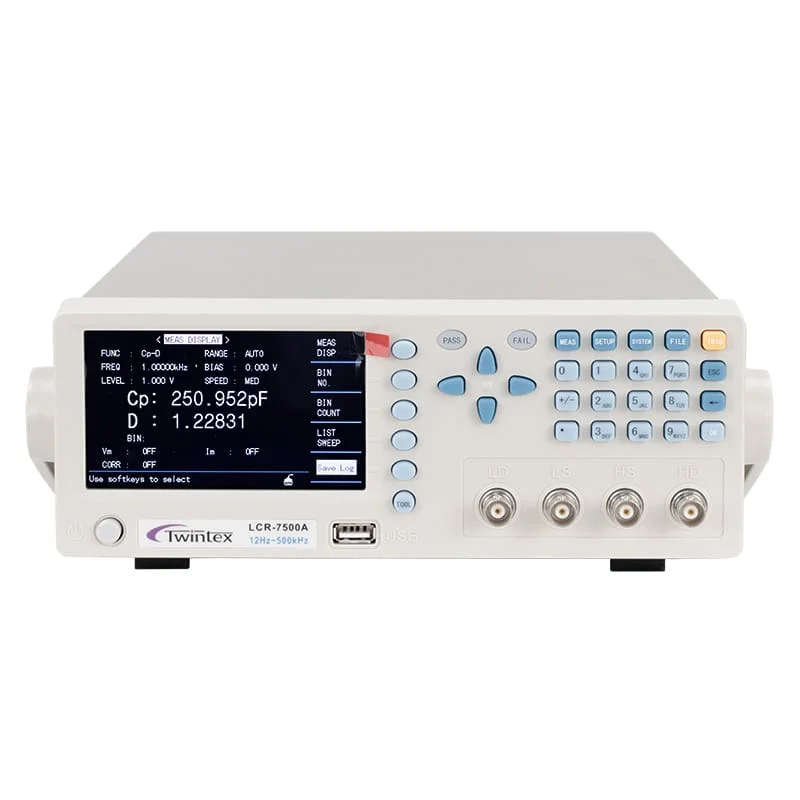

ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A دارای نمایشگر رنگی 4.3 اینچی با وضوح 480×272 است. نمایشگر دستگاه بهصورت 6 رقمی طراحی شده و اطلاعات اندازهگیری را خوانا و منظم نمایش میدهد. در تصویر محصول نیز مقدار Cp، مقدار D، فرکانس تست، سطح تست، وضعیت رنج، سرعت اندازهگیری و حالت نمایش دیده میشود.
وجود کلیدهای عددی، کلیدهای تنظیم، دکمههای عملکردی کنار نمایشگر، کلیدهای PASS و FAIL و ترمینالهای اندازهگیری حرفهای در پنل جلو، کار با دستگاه را برای محیطهای آزمایشگاهی و تولیدی سادهتر میکند.
🧪 پارامترهای قابل اندازهگیری
این مدل فقط یک خازنسنج یا سلفسنج ساده نیست. ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A میتواند مجموعه گستردهای از پارامترهای الکتریکی را اندازهگیری کند، از جمله:
امپدانس |Z|
ادمیتانس |Y|
ظرفیت C
اندوکتانس L
راکتانس X
ساسپتانس B
مقاومت R
کنداکتانس G
ضریب اتلاف D
فاکتور کیفیت Q
زاویه فاز θ
مقاومت DC یا DCR
این تنوع پارامتر باعث میشود دستگاه برای تحلیل دقیق قطعات پسیو، تست کیفی قطعات، تشخیص قطعات معیوب و مقایسه قطعات همرده بسیار کاربردی باشد.
🧠 پردازنده 32 بیتی و حافظه داخلی
در سری LCR7000A از پردازنده 32 بیتی استفاده شده است که به پردازش سریعتر دادهها و عملکرد پایدارتر دستگاه کمک میکند. این مدل همچنین امکان ذخیره 100 مجموعه تنظیمات در حافظه داخلی و 500 مجموعه تنظیمات روی فلش USB را دارد. پشتیبانی از FAT16 و FAT32 برای ذخیرهسازی USB نیز در مشخصات دستگاه ذکر شده است.
این قابلیت برای آزمایشگاهها و خطوط کنترل کیفیت اهمیت زیادی دارد؛ زیرا کاربر میتواند تنظیمات تستهای مختلف را ذخیره کند و بدون تنظیم مجدد دستی، بین چند حالت کاری جابهجا شود.
🧩 حالت لیست و کامپراتور 10 بینه
ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A دارای List Mode با 10 مرحله است. این حالت برای تستهای مرحلهای و بررسی قطعات در شرایط مختلف بسیار مفید است. علاوه بر آن، دستگاه از کامپراتور 10 بینه پشتیبانی میکند که شامل 9 حالت Pass، یک حالت Fail و یک AUX Bin است.
این قابلیت برای دستهبندی قطعات، کنترل کیفیت تولید، تست ورودی قطعات و جداسازی قطعات خارج از محدوده استاندارد بسیار کاربردی است. در محیطهای تولیدی، چنین قابلیتی باعث افزایش سرعت تست و کاهش خطای انسانی میشود.
🔌 اتصالات و رابطها
Twintex LCR-7500A به رابطهای استاندارد RS232، USB HOST، Handler، Ear Phone و Pedal مجهز است. همچنین رابط GPIB بهصورت آپشنال برای این سری ذکر شده است. وجود این رابطها باعث میشود دستگاه در محیطهای آزمایشگاهی و صنعتی قابلیت اتصال، کنترل و یکپارچهسازی بیشتری داشته باشد.
پورت USB در جلوی دستگاه برای ذخیرهسازی اطلاعات و تنظیمات بسیار کاربردی است. رابط Handler نیز برای کاربردهای تولیدی و تست اتوماتیک اهمیت دارد.
📦 اقلام همراه محصول
محتویات بسته
ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A
کابل تست کلوین 4 ترمینال
کابل RS232
کابل برق
دفترچه راهنما
اقلام همراه ممکن است بسته به سری تأمین کالا متفاوت باشد.
💰 قیمت و خرید ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A
قیمت ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A با توجه به دقت 0.05 درصد، فرکانس تست تا 500 کیلوهرتز، نمایشگر رنگی، قابلیت اندازهگیری پارامترهای متنوع، حافظه داخلی، پشتیبانی از USB، حالت لیست و کامپراتور حرفهای، برای کاربران تخصصی کاملاً ارزشمند است.
خرید ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A از عصرتولز برای آزمایشگاههای الکترونیک، واحدهای کنترل کیفیت، تولیدکنندگان قطعات، تعمیرکاران حرفهای و طراحان مدار انتخابی مناسب است. این دستگاه برای کسانی ساخته شده که به نتایج دقیق، قابل تکرار و قابل اعتماد در اندازهگیری قطعات پسیو نیاز دارند.
📊 جدول مشخصات ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A
| ویژگی |
مشخصات |
| برند |
Twintex / توینتکس |
| مدل |
LCR-7500A |
| سری |
LCR7000A |
| نوع دستگاه |
LCR متر دیجیتال رومیزی |
| دقت پایه |
0.05 درصد |
| فرکانس تست |
12Hz تا 500kHz |
| حداقل گام فرکانسی |
0.1mHz |
| پارامترهای تست |
|
| مدار معادل |
سری و موازی |
| توابع ریاضی |
انحراف مطلق و انحراف درصدی |
| حالت رنج |
Auto، Hold، Manual Selection |
| حالت تریگر |
Internal، Manual، External، BUS |
| سرعت اندازهگیری |
Fast حداکثر 75، Medium برابر 12، Slow برابر 3 بار در ثانیه در فرکانس ≥1kHz |
| تعداد میانگینگیری |
1 تا 255 |
| زمان تأخیر |
0 تا 60 ثانیه با گام 1ms |
| کالیبراسیون |
Open Circuit، Short Circuit، Load |
| حالت نمایش |
Direct، Δ، Δ%، V/I برای مانیتورینگ ولتاژ و جریان تست |
| نمایشگر |
رنگی 4.3 اینچ |
| وضوح نمایشگر |
480×272 RGB |
| تعداد ارقام نمایش |
6 رقم |
| حالت لیست |
10 مرحله |
| امپدانس خروجی منبع سیگنال |
30Ω، 100Ω، 10/100، 10/CC |
| سطح تست نرمال |
5mV تا 2Vrms |
| دقت سطح تست نرمال |
10 درصد |
| حداقل گام سطح تست |
1mV |
| بیشینه جریان تست |
20mA |
| سطح ثابت |
5mV تا 1Vrms |
| دقت سطح ثابت |
6 درصد |
| بایاس DC |
0V، 1.5V، 2V |
| دقت بایاس DC |
1 درصد |
| محدوده |
Z |
| محدوده DCR |
0.001mΩ تا 99.9999MΩ |
| محدوده |
Y |
| محدوده ظرفیت C |
0.00001pF تا 9.99999F |
| محدوده اندوکتانس L |
0.00001µH تا 99.9999kH |
| محدوده D |
0.00001 تا 9.99999 |
| محدوده Q |
0.00001 تا 99999.9 |
| محدوده زاویه θ بر حسب درجه |
-179.999° تا 179.999° |
| محدوده زاویه θ بر حسب رادیان |
-3.14159 تا 3.14159 |
| محدوده Δ% |
-999.999% تا 999.999% |
| کامپراتور |
10 Bin شامل 9 Pass، 1 Fail و 1 AUX Bin |
| حافظه داخلی |
100 مجموعه تنظیمات |
| حافظه USB |
500 مجموعه تنظیمات |
| رابطهای استاندارد |
RS232، USB HOST، HANDLER، EAR PHONE، PEDAL |
| رابط آپشنال |
GPIB |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
حداکثر 80 درصد RH |
| منبع تغذیه |
110/220V ±10%، فرکانس 47 تا 63Hz |
| توان مصرفی |
حداکثر 50VA |
| ابعاد |
265 × 100 × 340 میلیمتر |
| وزن |
حدود 4.5 کیلوگرم |
| اقلام همراه |
کابل تست کلوین 4 ترمینال، کابل RS232، کابل برق، دفترچه راهنما |
🔍 مقایسه مدلهای سری LCR7000A توینتکس
| مدل |
فرکانس تست |
دقت پایه |
نمایشگر |
پارامتر DCR |
مناسب برای |
| Twintex LCR-7100A |
12Hz تا 100kHz |
0.05% |
4.3 اینچ رنگی |
دارد |
تستهای عمومی دقیق |
| Twintex LCR-7200A |
12Hz تا 200kHz |
0.05% |
4.3 اینچ رنگی |
دارد |
کاربردهای آزمایشگاهی و فرکانس متوسط |
| Twintex LCR-7300A |
12Hz تا 300kHz |
0.05% |
4.3 اینچ رنگی |
دارد |
تست قطعات فرکانسی دقیقتر |
| Twintex LCR-7500A |
12Hz تا 500kHz |
0.05% |
4.3 اینچ رنگی |
دارد |
تست حرفهای، کنترل کیفیت و قطعات فرکانسی |
مدل LCR-7500A کاملترین گزینه در بین این چهار مدل از نظر فرکانس تست است. اگر فقط تستهای عمومی انجام میدهید، مدلهای پایینتر هم میتوانند کافی باشند؛ اما اگر اندازهگیری قطعات در فرکانسهای بالاتر، کنترل کیفیت دقیقتر و تحلیل حرفهایتر برای شما اهمیت دارد، ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A انتخاب مناسبتری است.
❓ سوالات متداول
ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A چه کاربردی دارد؟
این دستگاه برای اندازهگیری دقیق خازن، سلف، مقاومت، امپدانس، ادمیتانس، ESR، D، Q، زاویه فاز و DCR در قطعات الکترونیکی استفاده میشود.
فرکانس تست Twintex LCR-7500A چقدر است؟
فرکانس تست این مدل از 12 هرتز تا 500 کیلوهرتز قابل تنظیم است.
دقت پایه این دستگاه چقدر است؟
دقت پایه ال سی آر متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7500A برابر 0.05 درصد است.
آیا این دستگاه برای تست قطعات SMD مناسب است؟
بله، این مدل برای تست قطعات SMD، خازن، سلف، مقاومت و قطعات پسیو دقیق کاملاً مناسب است.
آیا LCR-7500A قابلیت اندازهگیری DCR دارد؟
بله، این مدل پارامتر DCR یا مقاومت DC را نیز اندازهگیری میکند.
نمایشگر دستگاه چه مشخصاتی دارد؟
این دستگاه دارای نمایشگر رنگی 4.3 اینچی با وضوح 480×272 و نمایش 6 رقمی است.
آیا دستگاه حافظه داخلی دارد؟
بله، امکان ذخیره 100 مجموعه تنظیمات در حافظه داخلی و 500 مجموعه تنظیمات روی فلش USB وجود دارد.
حالت List Mode چه کاربردی دارد؟
List Mode برای اجرای تستهای چندمرحلهای کاربرد دارد و در این مدل تا 10 مرحله را پشتیبانی میکند.
آیا Twintex LCR-7500A برای خط تولید مناسب است؟
بله، وجود کامپراتور 10 بینه، رابط Handler، سرعت اندازهگیری بالا و قابلیت ذخیره تنظیمات، این مدل را برای کنترل کیفیت و خط تولید مناسب میکند.
تفاوت LCR-7500A با LCR-7200A چیست؟
مهمترین تفاوت، فرکانس تست بالاتر در LCR-7500A است. مدل LCR-7200A تا 200kHz و مدل LCR-7500A تا 500kHz تست انجام میدهد.
