اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B

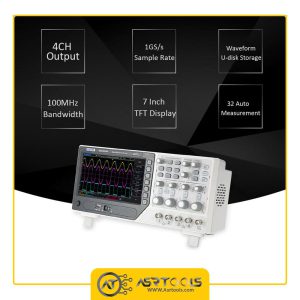

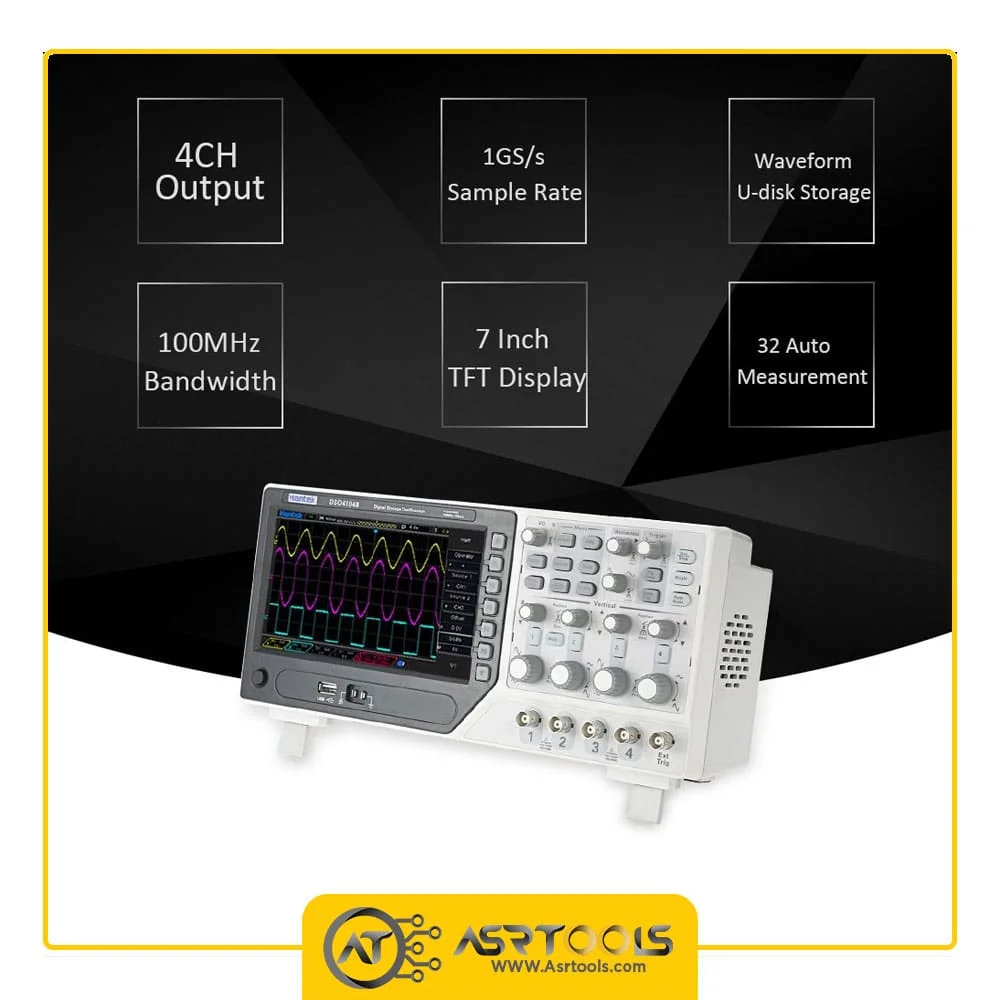

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B یک نوسان‌نمای ۴ کاناله با پهنای‌باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری حداکثر ۱GSa/s، عمق حافظه تا ۶۴kpts و نمایشگر TFT هفت‌اینچی است که برای آزمایشگاه‌ها، تعمیرکاران حرفه‌ای برد و تیم‌های R&D طراحی شده است.
English name: Hantek DSO4104B Digital Storage Oscilloscope — 4‑Channel, 100 MHz Bandwidth, up to 1 GSa/s, 64K Record Length, 7″ TFT LCD, Serial Bus Trigger/Decode, USB Host/Device (LAN/RS232 optional).

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B-0-digital-oscilloscope-hantek-dso-4104B

🚀 معرفی و کاربردها

با اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B می‌توانید شکل‌موج‌های سریع و رخدادهای گذرا را با دقت بالا بررسی کنید. ترکیب ۱۰۰MHz و ۱GSa/s باعث می‌شود لبه‌های تند سیگنال بدون اعوجاج قابل‌مشاهده باشند؛ از تست منابع تغذیه سوئیچینگ و PWM گرفته تا کلاک‌های میکروکنترلر، باس‌های ارتباطی (I²C/SPI/UART/CAN/LIN) و مدارهای صوتی/آنالوگ. بیش از ۳۰ اندازه‌گیری خودکار مانند فرکانس، پریود، RMS، میانگین، Pk‑Pk، زمان‌های Rise/Fall و Duty Cycle سرعت تحلیل را بالا می‌برد و با FFT داخلی، بررسی طیف فرکانسی نیز در دسترس است.

🎛️ طراحی ظاهری و ارگونومی

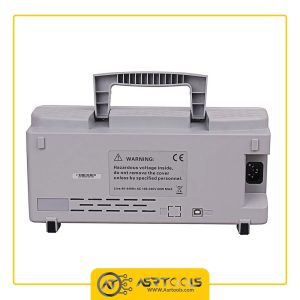

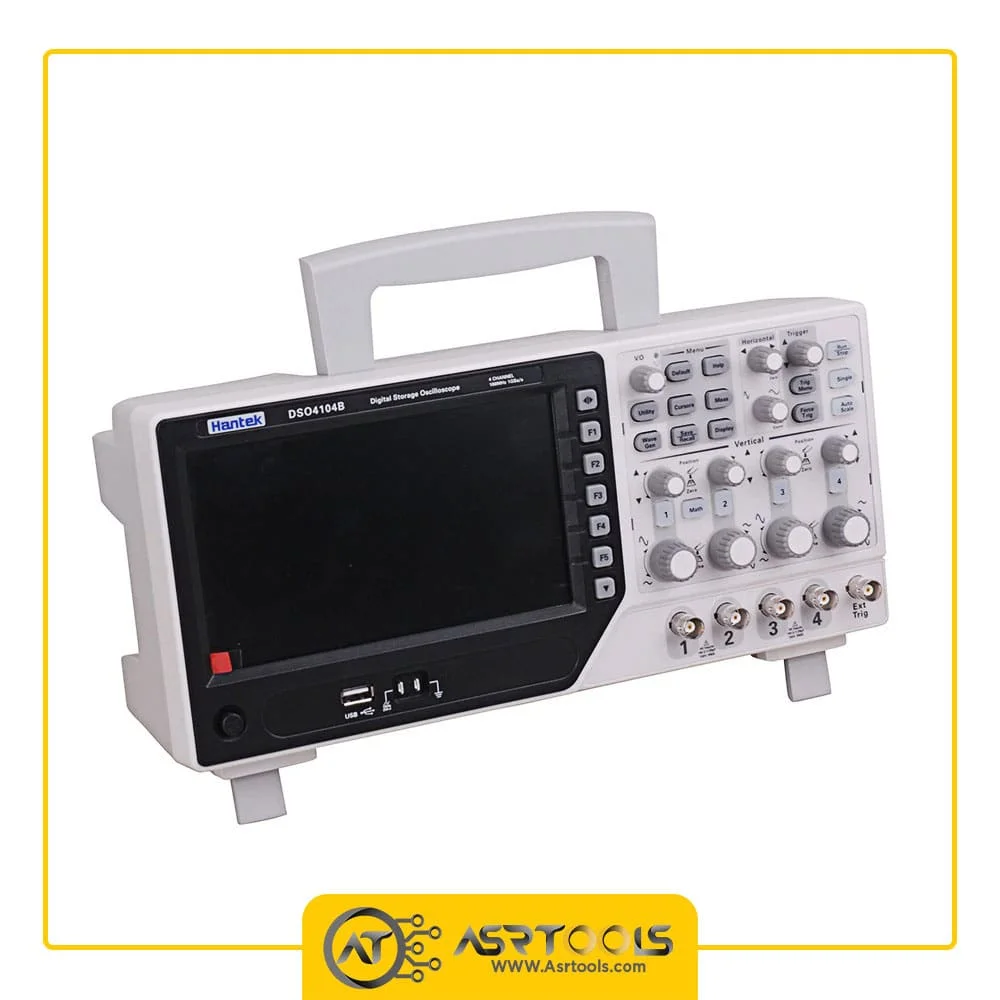

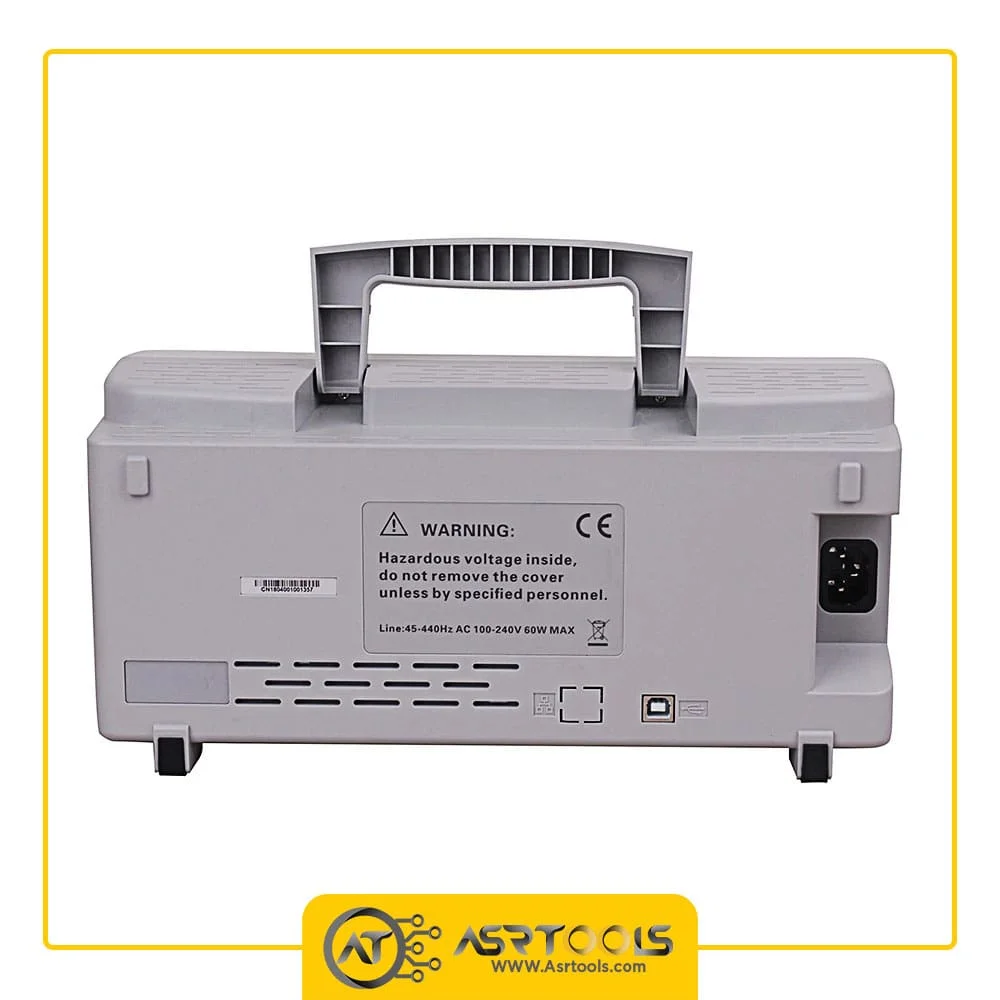

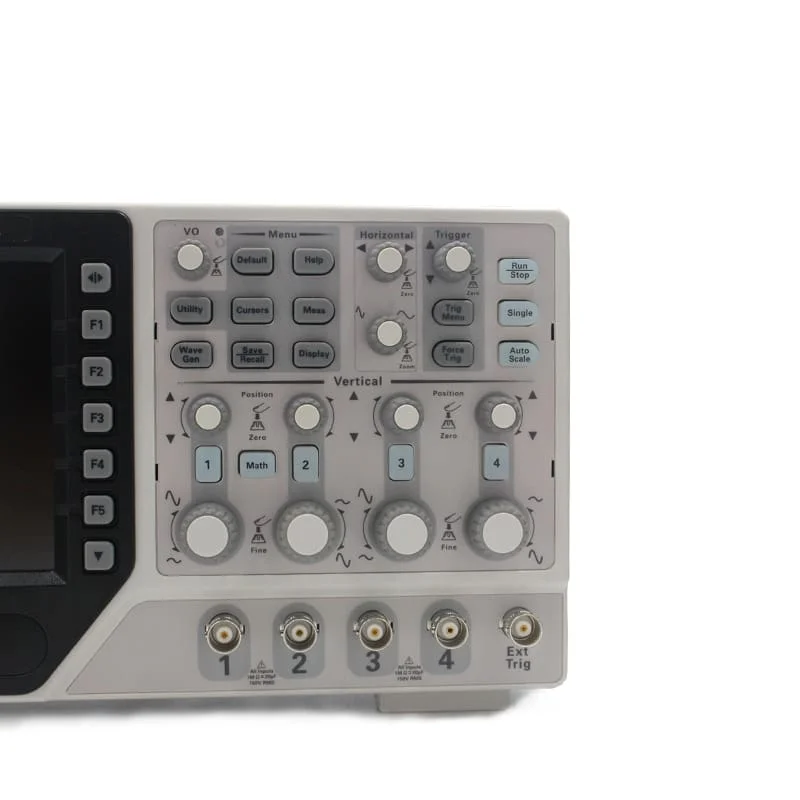

پنل جلویی به‌صورت ماژولار و آشنا طراحی شده: بخش‌های Vertical، Horizontal و Trigger با کلیدها و انکودرهای مجزا چیدمان یافته‌اند تا در کمترین زمان به تنظیمات برسید. نمایشگر رنگی ۷ اینچی 800×480 خوانایی عالی دارد و هم‌زمان نمودار و پارامترها را واضح نشان می‌دهد. چهار ورودی BNC به‌همراه تریگر خارجی و درگاه‌های USB Host/Device برای ذخیره اسکرین‌شات و انتقال داده تعبیه شده است؛ LAN/RS232 نیز بسته به سری تولید، به‌صورت اختیاری ارائه می‌شود. بدنه‌ی جمع‌وجور با دسته‌ی حمل و پایه‌های محکم، روی میز کار بسیار پایدار است. ابعاد تقریبی دستگاه 318×110×150 میلی‌متر و وزن حدود ۳ کیلوگرم است؛ نه آن‌قدر سنگین که جابه‌جایی سخت شود و نه آن‌قدر سبک که روی میز ناپایدار بایستد.

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B-0-digital-oscilloscope-hantek-dso-4104B

🧪 مشخصات فنی کلیدی

• پهنای‌باند واقعی 100MHz با زمان بالاروی حدود ۳.۵ns (تناسب 0.35/BW).

• نرخ نمونه‌برداری تا 1GSa/s (بسته به تعداد کانال‌های فعال).

• طول رکورد تا 64kpts برای زوم عمیق و بررسی جزئیات رخدادها.

• دامنه عمودی معمولاً از ۲mV/div تا 10V/div (با پراب مناسب) برای اندازه‌گیری سیگنال‌های کوچک تا سطح‌های بالاتر.

• امپدانس ورودی 1MΩ || ~20pF با کوپلینگ AC/DC/GND.

• حداکثر ولتاژ ورودی با پراب 10X تا حدود 300V RMS (ایمنی CAT II).

• بازه زمان/تقسیم از چند نانوثانیه/div تا صدها ثانیه/div (رِنج 1‑2‑5).

• قابلیت‌های ریاضی و تحلیلی شامل Add/Subtract، FFT و فیلترهای دیجیتال.

• تریگر و دیکود سریال برای I²C، SPI، UART/USART، CAN، LIN (بسته به نسخه نرم‌افزاری فعال).

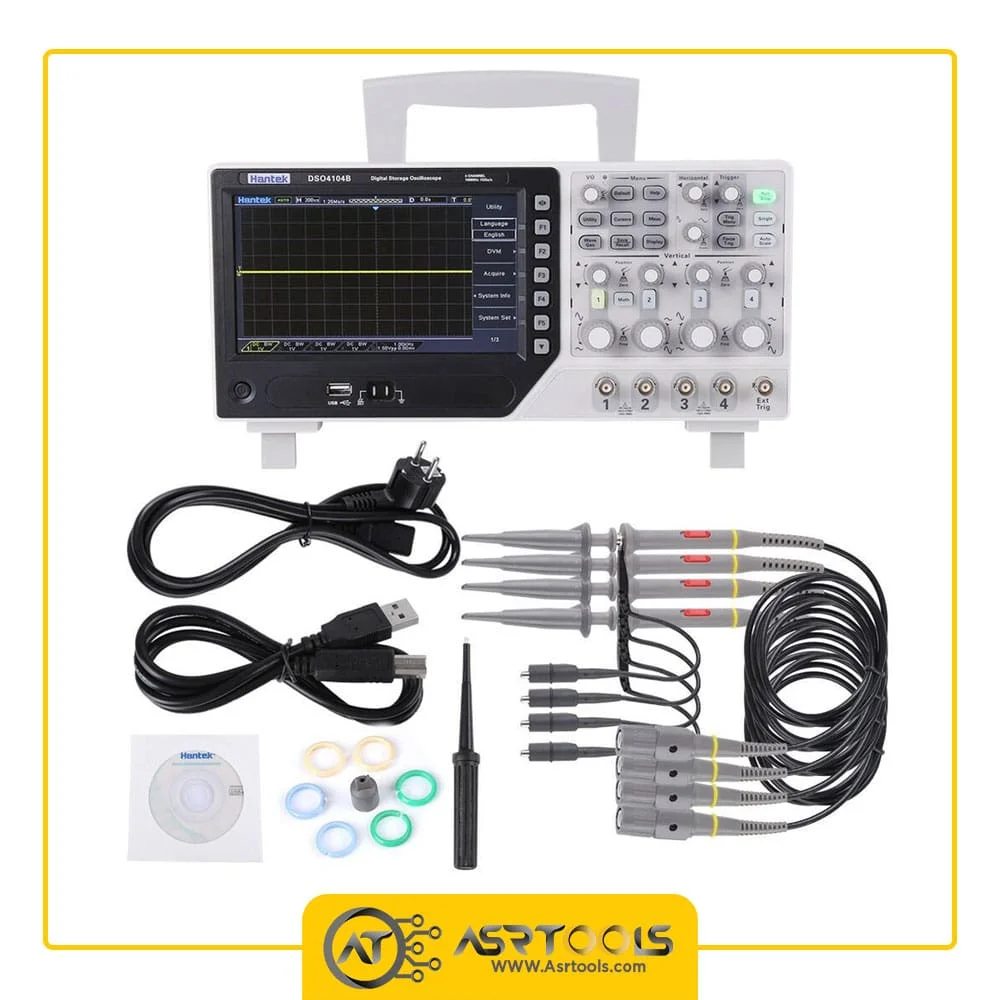

🧰 اقلام همراه بسته‌بندی استاندارد 📦

• پراب Passive قابل‌سوئیچ 1X/10X متناسب با پهنای‌باند دستگاه

• کابل برق با استاندارد ایمنی

• کابل USB برای اتصال به رایانه

• دفترچه راهنما، کارت کیفیت و ابزار کوچک تنظیم پراب (Compensation)
  نکته: محتویات ممکن است در سری‌های تولید مختلف اندکی تفاوت داشته باشد.

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4084B عصرتولز

🛒 قیمت و خرید از عصرتولز

برای خرید اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B با ضمانت اصالت و پشتیبانی تخصصی، همین حالا از فروشگاه عصرتولز سفارش ثبت کنید. به‌دلیل نوسان بازار، قیمت روز این کالا به‌صورت لحظه‌ای به‌روزرسانی می‌شود؛ برای دریافت بهترین پیشنهاد، با مشاوران عصرتولز تماس بگیرید. ارسال سریع، بسته‌بندی ایمن و راهنمای راه‌اندازی از مزیت‌های خرید شماست.

📊 جدول مشخصات «اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B»

🔁 مقایسه با محصولات مشابه

• Hantek DSO4084B (۸۰MHz): اگر کاربردها عمدتاً زیر ۸۰MHz است، این مدل اقتصادی‌تر است؛ اما برای کلاک‌های سریع‌تر، اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B با ۱۰۰MHz انتخاب متعادل‌تری محسوب می‌شود.

• Hantek DSO4204B (۲۰۰MHz): مناسب سیگنال‌های پرسرعت‌تر؛ اگر بودجه بالاتری دارید و روی Rise Time حساس‌ترید، مدل ۲۰۰MHz ارزش سرمایه‌گذاری دارد.

• Rigol DS1104Z‑E / Siglent SDS1104X‑E (رقبای ۱۰۰MHz چهارکاناله): معمولاً حافظه عمیق‌تری ارائه می‌دهند و گزینه‌های نرم‌افزاری گسترده‌تری دارند، اما قیمت بالاتر است. در برابر آن، DSO‑4104B با تمرکز بر کارایی ضروری و هزینه معقول، برای تعمیرات و آموزش بسیار به‌صرفه است.

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104B-0-digital-oscilloscope-hantek-dso-4104B

❓ سوالات متداول (FAQ)

۱) آیا دیکود باس‌های سریال در این مدل فعال است؟
بله، دیکود و تریگر I²C، SPI، UART/USART، CAN و LIN در دسترس است (فعال‌بودن برخی گزینه‌ها وابسته به نسخه فریم‌ور است).

۲) طول رکورد ۶۴kpts چه کمکی می‌کند؟
امکان زوم عمیق روی جزئیات و بررسی رخدادهای کوتاه‌مدت را فراهم می‌کند تا چیزی از قلم نیفتد.

۳) حداکثر ولتاژ ایمن برای ورودی چقدر است؟
با پراب 10X تا حدود ۳۰۰V RMS ایمن است؛ همیشه دستورالعمل ایمنی و دسته‌بندی CAT II را رعایت کنید.

۴) آیا می‌توان به رایانه متصل شد؟
بله؛ از طریق USB Host/Device ذخیره اسکرین‌شات و انتقال داده انجام می‌شود. برخی سری‌ها رابط شبکه یا RS232 اختیاری هم دارند.

۵) این مدل برای تعمیرات موبایل، ECU و بردهای صنعتی مناسب است؟
قطعاً؛ پهنای‌باند ۱۰۰MHz، نمونه‌برداری بالا و دیکود سریال آن را برای تعمیرات برد، عیب‌یابی ECU و توسعه MCU ایده‌آل می‌کند.

۶) آیا امکان استفاده از FFT وجود دارد؟
بله، با FFT داخلی می‌توانید مؤلفه‌های فرکانسی سیگنال را مشاهده و تحلیل کنید.
