اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104C برای مشاهده و بررسی سیگنال‌های الکترونیکی به‌کار می‌رود. این دستگاه چهار کانال آنالوگ، پهنای‌باند 100MHz و نمونه‌برداری بلادرنگ حداکثر 1GS/s دارد. نمایشگر رنگی 7 اینچی، حافظه حداکثر 64K، مولد سیگنال تا 25MHz و مولتی‌متر با Auto-Range از قابلیت‌های آن هستند. این مدل برای کاربرانی مناسب است که به اسیلوسکوپ چندکاناله با ابزارهای اندازه‌گیری و تحلیل نیاز دارند.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4104C اسیلوسکوپ ذخیره‌ساز دیجیتال چهارکاناله 100MHz با نمونه‌برداری بلادرنگ 1GS/s، طول رکورد حداکثر 64K در حالت تک‌کانال، مولد سیگنال 25MHz، مولتی‌متر دیجیتال Auto-Range و نمایشگر رنگی 7 اینچ است. hantek dso-4104c برای مشاهده هم‌زمان چند گره مدار، تحلیل باس سریال و تولید سیگنال آزمایشگاهی، مجموعه‌ای یکپارچه برای میز طراحی، آموزش و تعمیر حرفه‌ای فراهم می‌کند.
Table of Contents
🧭 فهرست مطالب
🔎 معرفی hantek dso-4104c و نام انگلیسی کامل
نام انگلیسی کامل: Hantek DSO4104C 100MHz Four-Channel Digital Storage Oscilloscope with 1GS/s Real-Time Sampling, 64K Single-Channel Record Length, 25MHz 12-bit Arbitrary Waveform Generator, Auto-Range DVM and 7-inch 800×480 Color Display.
روی بدنه و مستندات، مدل به شکل DSO4104C نوشته می‌شود و نام فروشگاهی از نگارش خواناتر DSO-4104C استفاده می‌کند. هر دو به همین مدل چهارکاناله از خانواده DSO4004C اشاره دارند. عبارت کلیدی کامل hantek dso-4104c برند و مدل را کنار هم نگه می‌دارد، بی‌آنکه نام محصول یا نشانی قدیمی صفحه تغییر کند.
چهار ورودی آنالوگ CH1 تا CH4، ورودی External Trigger و خروجی Generator روی پنل جلو دیده می‌شوند. این تعداد کانال برای مقایسه ورودی و خروجی یک مدار، هم‌زمان‌سازی با سیگنال کنترل و پایش یک ریل تغذیه فضای بیشتری از مدل دوکاناله می‌دهد. با این حال شباهت نام مدل‌های این خانواده به معنی یکسان‌بودن حافظه یا امکانات آن‌ها نیست.
حداکثر 64K samples در تک‌کانال؛ حداکثر 32K samples در دوکانال
حساسیت و پایه‌زمان
500μV/div تا 10V/div؛ 2ns/div تا 100s/div
محدودکننده پهنای‌باند
20MHz؛ پروب 1X پهنای‌باند را به 6MHz محدود می‌کند
نمایشگر
7inch، رنگ 64K، وضوح 800×480
مولد داخلی
یک کانال AFG، وضوح 12bit، عمق موج 4KSa، خروجی 50Ω
مولتی‌متر
DVM با Auto-Range
رابط‌ها
USB Host و USB Device استاندارد؛ RS-232 و LAN اختیاری
ابعاد و وزن
318×110×150mm؛ وزن 2.9kg
حافظه این مدل میلیون‌نقطه‌ای نیست. مقدار رسمی حداکثر 64K نمونه هنگام کار تک‌کاناله و حداکثر 32K نمونه در حالت دوکاناله است. با فعال‌شدن کانال‌های بیشتر، نرخ مؤثر و طول داده قابل استفاده به تنظیمات Acquisition وابسته می‌شود؛ برای ثبت حساس باید تعداد کانال فعال، پایه‌زمان و عمق حافظه روی خود دستگاه کنترل شوند.
📈 نمونه‌برداری، حافظه و حالت‌های Acquisition
نرخ 1GS/s سقف نمونه‌برداری بلادرنگ است و مستقل از تعداد کانال فعال یا بازه زمانی تفسیر نمی‌شود. حافظه 64K در تک‌کانال جزئیات بیشتری از یک رکورد کوتاه فراهم می‌کند، ولی در پنجره زمانی بسیار بلند همچنان فاصله نمونه‌ها افزایش می‌یابد. ترکیب نرخ، حافظه و پهنای‌باند تعیین می‌کند یک گلیچ کوتاه واقعاً دیده شود یا میان نمونه‌ها از دست برود.
حالت‌های Normal، Peak Detect، Average و HR ارائه می‌شوند. Peak Detect برای شکار پالس باریک مفید است؛ Average نویز تصادفی موج تکرارشونده را کم می‌کند و HR در شرایط مناسب تفکیک مؤثر را افزایش می‌دهد. میانگین‌گیری می‌تواند رخداد غیرتکراری را محو کند، پس برای راه‌اندازی منبع تغذیه یا خطای تصادفی، Single و Peak Detect شروع مناسب‌تری هستند.
پهنای‌باند 100MHz و زمان خیز کمتر از 3.5ns سقف کار ورودی‌اند، نه تضمین نمایش بی‌خطای هر لبه 100MHz. لبه دیجیتال هارمونیک‌های بالاتر دارد. فیلتر 20MHz در سنجش ریپل نویز را کاهش می‌دهد، اما برای مشاهده مؤلفه سریع باید خاموش باشد. حالت 1X پروب نیز پهنای‌باند را به 6MHz کاهش می‌دهد.
🎛️ تریگر، اندازه‌گیری و Decode باس سریال
تریگرهای Edge، Pulse، Video، Slope، Overtime، Window، Pattern و Interval در کنار تریگر و Decode باس‌های UART، LIN، CAN، SPI و IIC ارائه می‌شوند. این مجموعه برای پایدارکردن رخدادهای پروتکلی و مشاهده ارتباط آن‌ها با خطوط آنالوگ یا تغذیه کاربرد دارد. نرخ باس، سطح آستانه و اتصال زمین باید مطابق مدار تنظیم شوند؛ انتخاب نام پروتکل به‌تنهایی Decode درست را تضمین نمی‌کند.
دستگاه بیش از 32 اندازه‌گیری خودکار را پشتیبانی می‌کند؛ فرکانس، دوره، Peak-to-Peak، RMS، کمینه، بیشینه، Rise/Fall، پهنای پالس و Duty Cycle از موارد کاربردی‌اند. نتیجه خودکار زمانی معتبر است که موج پایدار، دامنه مناسب و نمونه کافی داشته باشد. برای موج نویزی یا برش‌خورده، شکل موج خام و نشانگرها را نیز بررسی کنید.
🌊 مولد سیگنال 25MHz؛ سقف واقعی هر موج
عدد 25MHz سقف موج سینوسی است و به همه شکل‌موج‌ها تعمیم داده نمی‌شود. محدوده رسمی برای سینوسی 0.1Hz تا 25MHz، مربعی 0.1Hz تا 10MHz، Ramp یا رمپ 0.1Hz تا 1MHz و EXP از 0.1Hz تا 5MHz اعلام شده است. عمق موج 4KSa، وضوح 12bit، پایداری کمتر از 30ppm و امپدانس خروجی 50Ω از مشخصات مولد هستند.
دامنه به بار وابسته است: حدود 5mV تا 3.5Vp-p روی 50Ω و 10mV تا 7Vp-p در High-Z. امپدانس تنظیم‌شده باید با اتصال واقعی هماهنگ باشد. خروجی AFG برای تزریق سیگنال آزمایش است، نه راه‌اندازی مستقیم رله، موتور یا بار قدرت. پیش از اتصال، Offset و دامنه را امن کنید و اجازه ندهید ولتاژ خارجی به خروجی برگردد.
🔢 DVM با Auto-Range
DVM داخلی با Auto-Range خواندن مقادیر پایه را در کنار مشاهده شکل موج ممکن می‌کند و برای کنترل سریع یک گره مفید است. این بخش جای مولتی‌متر مستقل دارای رده ایمنی مناسب در برق شهر یا آزمون دقیق کالیبراسیون را نمی‌گیرد. نوع کمیت، مرجع زمین و حد ورودی باید پیش از اندازه‌گیری بررسی شوند.
ترکیب چهار کانال، AFG و DVM اجازه می‌دهد یک تحریک کنترل‌شده ساخته شود، پاسخ چند نقطه هم‌زمان دیده شود و مقدار DC بررسی گردد. محدودیت هر بخش مستقل است؛ پهنای‌باند اسکوپ، دامنه مولد و رده ورودی DVM با یکدیگر جایگزین یا جمع نمی‌شوند.
🎨 طراحی ظاهری و کاربری روی میز

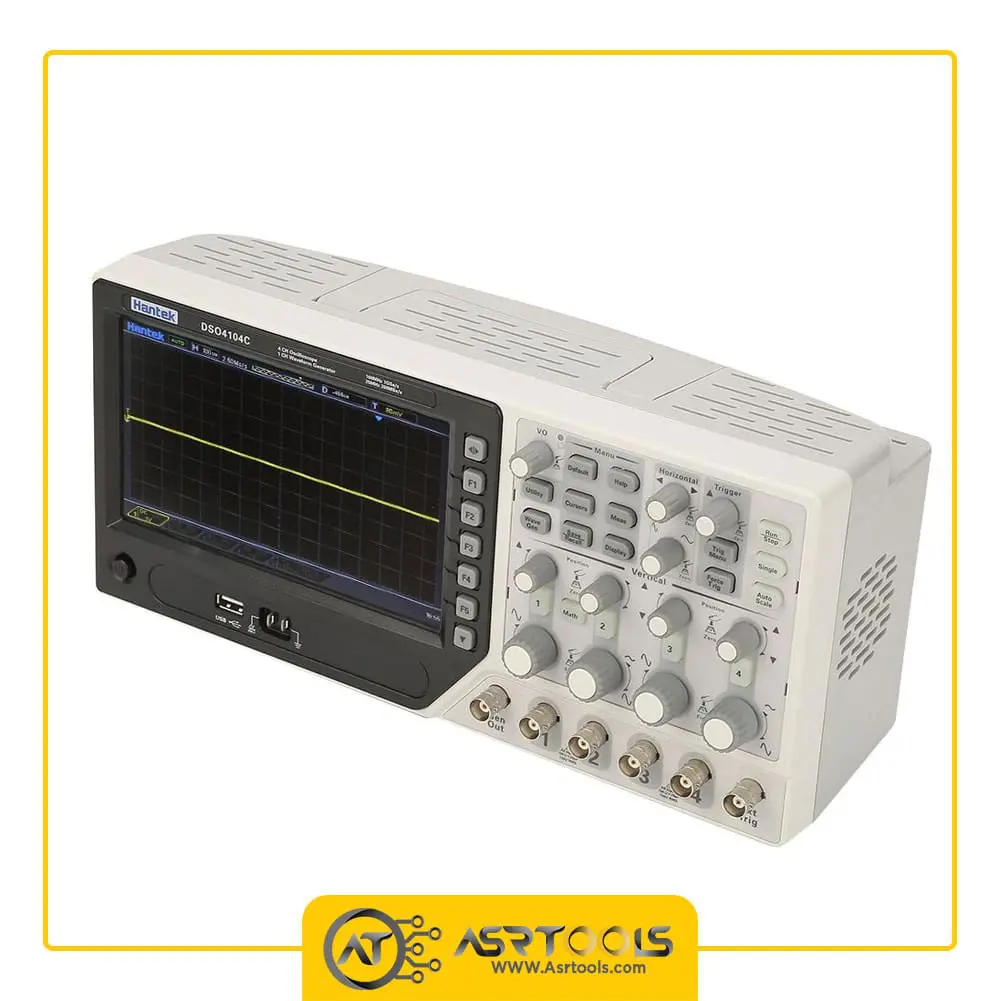

صفحه 7 اینچ با وضوح 800×480 در سمت چپ و کنترل‌های Vertical، Horizontal و Trigger در سمت راست قرار دارند. چهار ردیف کنترل کانال و اتصال‌های BNC پایین پنل، تفاوت ظاهری مهم با نسخه دوکاناله‌اند. دسته بالایی برای جابه‌جایی و پایه‌های جلو برای زاویه دید طراحی شده‌اند؛ دریچه‌های بدنه باید در کار طولانی باز بمانند.
ابعاد رسمی به ترتیب طول، عرض و ارتفاع 318×110×150mm و وزن دستگاه 2.9kg است. عدد 1.9kg متن قدیمی با این مدل تطابق نداشت. برای قفسه، عمق کابل‌های BNC و فضای گردش هوا را نیز به اندازه بدنه اضافه کنید و کابل‌ها را طوری هدایت کنید که به ورودی‌ها نیروی جانبی وارد نشود.
⚡ ایمنی، Probe Comp و اتصال زمین
حد ورودی اعلام‌شده 300VRMS با پروب 10X و 300V CAT II است و حد کمترِ اسیلوسکوپ، پروب و محیط همیشه معیار نهایی خواهد بود. زمین کانال‌های این اسیلوسکوپ رومیزی به ارت حفاظتی وصل است؛ گیره زمین را به فاز برق شهر یا نقطه شناور اولیه منبع سوئیچینگ نزنید. برای اندازه‌گیری اختلافی از پروب دیفرانسیل دارای رده مناسب استفاده کنید و ارت دستگاه را حذف نکنید.
ضریب پروب و کانال را یکسان، معمولاً 10X، انتخاب کنید.
جبران‌سازی را با خروجی Probe Comp حدود 2Vpp و 1kHz تنظیم کنید.
زمین را پیش از نوک سیگنال وصل کنید.
ولت‌بر‌دیو را از مقدار بزرگ‌تر آغاز کنید.
برای گذرا، Trigger و Single را پیش از فعال‌کردن مدار آماده کنید.
🔌 تغذیه و رابط‌های استاندارد یا اختیاری
ورودی برق رسمی 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است. مصرف کمتر از 30W و فیوز T 3.15A / 250V با اندازه 5×20mm اعلام شده‌اند. دمای کار 0 تا 50°C، خنک‌کاری همرفتی و حداکثر ارتفاع کار 3000m هستند.
USB Host و USB Device استانداردند؛ RS-232 و LAN اختیاری هستند. پس وجود شبکه یا سریال را نمی‌توان برای همه بچ‌ها قطعی دانست و باید روی دستگاه موجود کنترل کرد. Firmware نیز باید دقیقاً با DSO4104C و نسخه سخت‌افزار هماهنگ باشد؛ فایل مدل دیگر جایگزین خودکار نیست.
⚖️ مقایسه DSO4104C با DSO4072C و DSO5102P
ویژگی
DSO4104C
DSO4072C
DSO5102P
کانال / پهنای‌باند
4CH / 100MHz
2CH / 70MHz
2CH / 100MHz
نمونه‌برداری / حافظه
1GS/s / 64K تک‌کانال
1GS/s / 40K
1GS/s / 40K
مولد داخلی
25MHz، 4KSa
25MHz، 2KSa
ندارد
DVM و Decode سریال
دارد
ندارد
ندارد
HANTEK DSO-4072C در عصرتولز برای کاربر نیازمند دو کانال و مولد داخلی گزینه ساده‌تری است. HANTEK DSO-5102P در عصرتولز پهنای‌باند 100MHz دارد، اما دوکاناله و بدون مولد داخلی است. DSO4104C زمانی ارزش بیشتری دارد که چهار کانال، Decode، DVM و AFG در جریان کار استفاده شوند.
📦 اقلام همراه محصول
اقلام ثبت‌شده همین موجودی شامل دو عدد پراب اسیلوسکوپ، کابل یا پراب BNC-BNC خروجی فانکشن، کابل USB و کابل برق است. با اینکه دستگاه چهار کانال دارد، فقط دو پراب در اطلاعات محصول ثبت شده‌اند؛ بنابراین چهار پراب یا متعلقات بیشتر را بدون مشاهده بسته قطعی فرض نکنید.
🛒 قیمت و خرید hantek dso-4104c از عصرتولز
قیمت روز و موجودی hantek dso-4104c در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. تعداد پراب‌های ثبت‌شده، وجود رابط‌های اختیاری و نیاز واقعی به چهار کانال را پیش از سفارش بررسی کنید. مدل‌های مرتبط در صفحه اسیلوسکوپ هانتک در عصرتولز قابل مقایسه‌اند.
❓ سوالات متداول HANTEK DSO-4104C
آیا حافظه این مدل میلیون‌نقطه‌ای است؟
خیر؛ حداکثر 64K نمونه در تک‌کانال و 32K نمونه در دوکانال است.
آیا همه شکل‌موج‌ها تا 25MHz می‌رسند؟
خیر؛ سینوسی 25MHz، مربعی 10MHz، Ramp تا 1MHz و EXP تا 5MHz است.
آیا LAN و RS-232 استانداردند؟
خیر؛ USB Host/Device استاندارد و RS-232 و LAN اختیاری‌اند.
وزن و ابعاد صحیح چیست؟
ابعاد 318×110×150mm و وزن 2.9kg است؛ 1.9kg متن قبلی نادرست بود.
چند پراب ثبت شده است؟
برای این موجودی دو پراب ثبت شده، هرچند دستگاه چهار کانال دارد.
در جمع‌بندی، hantek dso-4104c اسیلوسکوپ چهارکاناله 100MHz با 1GS/s، حافظه 64K تک‌کانال، مولد 12 بیتی 25MHz، DVM و Decode باس سریال است. شناخت محدودیت حافظه، سقف هر شکل موج و وضعیت رابط‌ها انتخاب دقیق‌تری می‌سازد.
✅ مشخصات کوتاه و موردی
برند و مدل: HANTEK DSO-4104C / DSO4104C
کانال: چهار کانال آنالوگ + EXT
پهنای‌باند: 100MHz
زمان خیز: کمتر از 3.5ns
نمونه‌برداری: حداکثر 1GS/s
حافظه: 64K تک‌کانال و 32K دوکانال
پایه‌زمان: 2ns/div تا 100s/div
حساسیت: 500μV/div تا 10V/div
نمایشگر: 7inch، 800×480
مولد: 25MHz، 12bit و 4KSa
DVM: Auto-Range
Decode: UART، LIN، CAN، SPI و IIC
رابط: USB استاندارد؛ RS-232 و LAN اختیاری
ابعاد و وزن: 318×110×150mm؛ 2.9kg
اقلام ثبت‌شده: دو پراب، BNC-BNC، کابل USB و کابل برق
