اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 در استدیو عصرتولز:
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 دارای مشخصات فنی زیر است:
- ساخت شرکت هانتک HANTEK
- اسیلوسکوپ دیجیتال 2 کاناله
- فرکانس 150 مگاهرتز
- سرعت نمونه برداری 1GS/s
- فانکشن ژنراتور قابل برنامه ریزی 25 مگاهرتز با رزولوشن 12 بیت به همراه پراب فانکشن
- 8M Record Length
- دارای صفحه نمایش TFT رنگی 7 اینچ
- فانکشن FFT
- 14 مدل تریگر
- ولتمتر 2 کاناله
- 32 نوع اندازه گیری اتوماتیک
- قابل اتصال به PC با پورت USB
- USB FLASH
جدول مشخصات و مقایسه اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 با محصولات هم رده:
| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Oscilloscope channels | 2CH | 2CH | 2CH | 2CH |
| Waveform generator | 1CH | 1CH | – | – |
| Oscilloscope | ||||
| Sample rate | 1GSa/s (single channel) 500MSa/s (two channels) | |||
| Acquisition | ||||
| Normal | Sample data | |||
| Peak-to-peak value | Display high frequency and random burr | |||
| Average | Average waveform, times: 4, 8, 16, 32, 64, 128 | |||
| High resolution | Up to 12bit | |||
| Input | ||||
| Input coupling | DC, AC, GND | |||
| Input impedance | 1MΩ±2% ‖20pF±3pF | |||
| Probe attenuation factor | 1X, 10X, 100X, 1000X | |||
| Voltage rating | 300V CAT II | |||
| Maximum input voltage | 300VRMS (10X) | |||
| Horizontal | ||||
| Waveform interpolation | (sin x)/x | |||
| Maximum record length | Single channel maximum 8M | |||
| Two channels maximum 4M | ||||
| Horizontal scale range | 2ns/div~100s/div 1, 2, 5 step by step | |||
| Time base mode | Y-T, X-Y, Roll | |||
| Zero offset | ±0.5 div×minimum time base gear | |||
| Sample Rate and Delay Time Accuracy | ±25ppm | |||
| Delta Time Measurement Accuracy (Full Bandwidth)Sample Rate and Delay Time Accuracy | single-shot, Normal mode ±（1 sample interval+100ppm×reading+0.6ns） | |||
| ＞16 times averages ±（1 sample interval+100ppm×reading+0.4ns） | ||||
| Sample interval=sec/div÷200 | ||||
| Sample Rate and Delay Time Accuracy | ±50ppm（at any interval greater than 1ms） | |||
| Vertical | ||||
| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Rising time in BNC position (typical) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |
| Vertical resolution | 8 bits resolution, each channel samples simultaneously | |||
| Vertical sensitivity | 2mV/div to 10V/div | |||
| Offset range | ≥ 200mV/div, ±1V; | |||
| ＜200mV/div ±50V | ||||
| Mathematical operation | +, -, ×, ÷, FFT | |||
| FFT | Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop | |||
| Bandwidth Limit | 20MHz | |||
| Bass response（-3db） | In BNC position ≤ 10Hz | |||
| Vertical gain accuracy | In ”normal” or ”average” acquisition mode, the accuracy of 10V/div to 10mV/div is ±3%; | |||
| In ”normal” or ”average” acquisition mode, the accuracy of 5mV/div to 2mV/div is ±4% | ||||
| Note: Bandwidth reduced to 6MHz when using a 1X probe | ||||
| Trigger | ||||
| Trigger type | Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC | |||
| Trigger level range | ±5 divisions from the center of the screen | |||
| Trigger mode | Auto, Normal, single | |||
| Level | CH1~CH2 | ±4 divisions from the center of the screen | ||
| EXT(Only With AWG Model) | 0~3.3V | |||
| Holdoff range | 8ns~10s | |||
| Trigger level accuracy | CH1~CH2 | 0.2 div×volts/div within ±4 divisions from the center of the screen | ||
| EXT(Only With AWG Model) | ±（Set value× 6%+40mV） | |||
| Edge trigger | Slope | Rising edge, falling edge, rising or falling edge | ||
| Signal source | CH1, CH2, EXT(Only With AWG Model) | |||
| Pulse width trigger | Polarity | Positive polarity, negative polarity | ||
| Condition(When) | <, >, !=, = | |||
| Signal source | CH1~CH2, | |||
| Pulse width range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Video trigger | Signal standard | NTSC, PAL | ||
| Signal source | CH1~CH2 | |||
| Synchronization | Scanning line, line number, odd field, even field, all field | |||
| Slope trigger | Slope | rising, falling | ||
| Condition(When) | <, >, !=, = | |||
| Signal source | CH1 ~ CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Overtime trigger | Signal source | CH1~CH2， | ||
| Polarity | Positive polarity, negative polarity | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Window trigger | Signal source | CH1~CH2 | ||
| Pattern trigger | Pattern | 0: low level; 1: high level; X: ignore | ||
| Level（signal source） | CH1~CH2 | |||
| Interval trigger | Slope | rising, falling | ||
| Condition(When) | <, >, !=, = | |||
| Signal source | CH1~CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Under Amp trigger | Polarity | Positive polarity, negative polarity | ||
| Condition(When) | <, >, !=, = | |||
| Signal source | CH1~CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| UART trigger | Condition(When) | Start, Stop, data, Parity ERR, COM ERR | ||
| Signal source(RX/TX) | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Data length | 1 byte | |||
| Data bit width | 5 bit, 6 bit, 7 bit, 8 bit | |||
| Odd-even check | none, odd, even | |||
| Idle level | high, low | |||
| Baud rate (optional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| Baud rate(user-defined) | 300bit/s~334000bit/s | |||
| LIN trigger | Condition(When) | Interval field, synchronization field, ID field, synchronization error, identifier, ID and data | ||
| Signal source | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Baud rate (optional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| Baud rate(user-defined) | 300bit/s~334000bit/s | |||
| CAN trigger | Condition(When) | Start bit, remote frame ID, data frame ID, frame ID, data frame data, error frame, all errors, ACK Error, overload frame | ||
| Signal source | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Baud rate (optional) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
| Baud rate(user-defined) | 5kbit/s~1Mbit/s | |||
| SPI trigger | Signal source | CH1~CH2 | ||
| Data format | Hex (hexadecimal) | |||
| Data bit width | 4, 8, 16, 24, 32 | |||
| IIC trigger | Signal source (SDA/SCL) | CH1~CH2 | ||
| Data format | Hex (hexadecimal) | |||
| Data index | 0~7 | |||
| When(condition) | Start bit, stop bit, No Ack, address, restart, address and data | |||
| Measurement | ||||
| Cursor | Voltage difference between cursors △V | |||
| Time difference between cursors △T | ||||
| Reciprocal of △T, in Hertz (1/△T) | ||||
| Auto measurement | frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, – width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, – duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | |||
| DVM | Data source | CH1, CH2 | ||
| Measurement type | DC RMS | |||
| AC RMS | ||||
| DC | ||||
| Frequency meter | hardware 6 bits frequency meter | |||
| Arbitrary waveform generator | ||||
| Channel | 1 | |||
| Sample rate | 200MSa/s | |||
| Vertical resolution | 12 bits | |||
| Maximum frequency | 25 MHz | |||
| Standard waveforms | sine, square, ramp,Exp, noise, DC | |||
| Arbitrary waveform | Arb1, Arb2, Arb3, Arb4 | |||
| Sin | Frequency range | 0.1Hz~25MHz | ||
| Square/pulse | Frequency range | 0.1Hz~10MHz | ||
| Triangular wave | Frequency range | 0.1Hz~1MHz | ||
| Sampling wave | Frequency range | 0.1Hz~1MHz | ||
| Index | Frequency range | 0.1Hz~5MHz | ||
| Noise | ||||
| Arb1 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb2 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb3 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb4 | Frequency range | 0.1 Hz to 10 MHz | ||
| Waveform length | 4KSa | |||
| Frequency | Accuracy | 100 ppm (<10 kHz) 50 ppm (>10 kHz) | ||
| Resolution | 0.1 Hz or 4 bits，take the greater one | |||
| Amplitude | Output range | 10mV~7Vp-p (high impedance) | ||
| 5mV~3.5Vp-p (50Ω) | ||||
| DC offset | Range | ±3.5 V, high impedance | ||
| ±1.75 V, 50 Ω | ||||
| Resolution | 100 μV or 3 bits, take the greater one | |||
| Accuracy | 2% (1 kHz) | |||
| Output impedance | 50 Ω | |||
| General specifications | ||||
| Display | Display type | 7” diagonal TFT liquid crystal | ||
| Display resolution | 800 (horizontal)*480 (vertical) pixels | |||
| Display colour | 16 million colours (24 bits true colour) | |||
| Persistence time | minimum, 1 s, 5 s, 10 s, 30 s, infinite | |||
| Display type | dot, vector | |||
| Display brightness | adjustable | |||
| Grid type | adjustable | |||
| Grid brightness | adjustable | |||
| Interface | Standard interface | USB Host，USB Device | ||
| General specifications | Probe compensator output | |||
| Output voltage, typical | about 2Vpp input ≥1MΩ load | |||
| Frequency, typical | 1kHz | |||
| Power supply | 100-120VACRMS(±10%), 45Hzto 440Hz, CATⅡ | |||
| 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ | ||||
| Power consumption | <30W | |||
| Fuse | T, 3.15A, 250V, 5x20mm | |||
| Operating temperature | 0~50 °C (32~122 °F) | |||
| Storage temperature | -40~+71 °C (-40~159.8 °F) | |||
| Humidity | ≤+104℉(≤+40°C): ≤90% relative humidity | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% relative humidity | ||||
| Altitude | Operating and nonoperating | 3, 000m (10, 000 feet) | ||
| Mechanical shock | Random vibration | 0.31 g RMS from 50Hz to 500Hz, | ||
| 10 minutes on each axis | ||||
| Nonoperating | 2.46g RMS from 5Hz to 500Hz, | |||
| 10 minutes on each axis | ||||
| Operating | 50g, 11ms, half-sine wave | |||
| Mechanical | Size | 318 x 110 x 150mm (length x width x height) | ||
| Weight | 1900g | |||

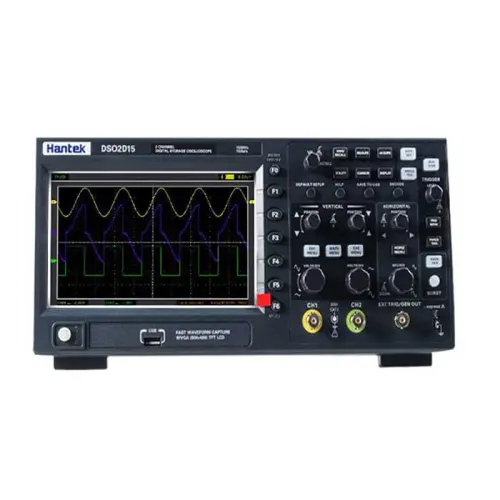

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15
معرفی محصول
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 یک ابزار پیشرفته و کارآمد است که توسط شرکت معتبر هانتک (HANTEK) طراحی و تولید شده است. این اسیلوسکوپ با ویژگی‌های منحصربه‌فرد خود، ابزاری ایده‌آل برای مهندسان و تکنسین‌های الکترونیک محسوب می‌شود.
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 ASRTOOLS
ویژگی‌های فنی
اسیلوسکوپ دیجیتال 2 کاناله
این اسیلوسکوپ دارای دو کانال است که امکان مشاهده و تحلیل همزمان دو سیگنال مختلف را فراهم می‌کند. با پهنای باند 150 مگاهرتز و سرعت نمونه‌برداری 1 گیگا سمپل بر ثانیه (1GS/s)، این دستگاه دقت بالایی در اندازه‌گیری و تحلیل سیگنال‌ها ارائه می‌دهد.
فانکشن ژنراتور قابل برنامه‌ریزی
اسیلوسکوپ هانتک DSO-2D15 مجهز به فانکشن ژنراتور قابل برنامه‌ریزی با فرکانس 25 مگاهرتز و رزولوشن 12 بیت است. این قابلیت به کاربران این امکان را می‌دهد که انواع موج‌ها را تولید و آزمایش کنند. همچنین، پراب فانکشن نیز به همراه دستگاه ارائه می‌شود.
صفحه نمایش TFT رنگی 7 اینچ
این اسیلوسکوپ دارای صفحه نمایش TFT رنگی 7 اینچی با رزولوشن 800×480 پیکسل است که نمایش واضح و دقیقی از سیگنال‌ها و اندازه‌گیری‌ها را ارائه می‌دهد. رنگ‌های 16 میلیون تایی این صفحه نمایش، تجربه‌ی بصری بی‌نظیری را برای کاربران فراهم می‌کند.
فانکشن FFT و تریگرهای متنوع
یکی از ویژگی‌های برجسته‌ی این دستگاه، فانکشن FFT است که تحلیل فرکانسی سیگنال‌ها را امکان‌پذیر می‌سازد. همچنین، این اسیلوسکوپ دارای 14 مدل تریگر مختلف است که انواع نیازهای اندازه‌گیری و تحلیل را پوشش می‌دهد.
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 ASRTOOLS
ولتمتر 2 کاناله و اندازه‌گیری اتوماتیک
هانتک DSO-2D15 دارای ولتمتر 2 کاناله است که دقت بالایی در اندازه‌گیری ولتاژ ارائه می‌دهد. همچنین، با داشتن 32 نوع اندازه‌گیری اتوماتیک، کاربران می‌توانند به راحتی و با دقت بالا اندازه‌گیری‌های خود را انجام دهند.
قابلیت اتصال به PC با پورت USB
این اسیلوسکوپ دارای پورت USB برای اتصال به کامپیوتر است که انتقال داده‌ها و تحلیل دقیق‌تر سیگنال‌ها را امکان‌پذیر می‌سازد. همچنین، با استفاده از USB FLASH، می‌توان داده‌ها را به راحتی ذخیره و منتقل کرد.
خرید اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15
برای خرید اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15، فروشگاه عصر تولز بهترین گزینه است. به عنوان نماینده رسمی فروش محصولات هانتک در ایران، عصر تولز ضمانت اصالت و کیفیت کالا را به شما ارائه می‌دهد. با خرید از عصر تولز، می‌توانید از خدمات پس از فروش حرفه‌ای و مشاوره‌های تخصصی بهره‌مند شوید.
قیمت اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15
قیمت اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 در مقایسه با ویژگی‌ها و قابلیت‌های بی‌نظیر آن، بسیار مناسب و مقرون به صرفه است. با خرید این اسیلوسکوپ از عصر تولز، از تخفیف‌ها و پیشنهادات ویژه نیز بهره‌مند شوید و بهترین قیمت را تجربه کنید.
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 ASRTOOLS
مشخصات فنی اسیلوسکوپ هانتک مدل DSO-2D15
- شرکت سازنده: هانتک (HANTEK)
- مدل: DSO-2D15
- پهنای باند: 150 مگاهرتز
- سرعت نمونه‌برداری: 1GS/s (تک کانال)، 500MSa/s (دو کانال)
- فانکشن ژنراتور: 1 کانال، 25 مگاهرتز، 12 بیت
- طول رکورد: 8M
- صفحه نمایش: TFT رنگی، 7 اینچ، 800×480 پیکسل
- انواع تریگر: 14 مدل
- ولتمتر: 2 کاناله
- اندازه‌گیری اتوماتیک: 32 نوع
- پورت USB: برای اتصال به PC و USB FLASH
با خرید اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-2D15 از عصر تولز، دقت، کارایی و کیفیت را تجربه کنید و از تمامی قابلیت‌های پیشرفته این دستگاه بهره‌مند شوید.
امین –
سلام چندتا پراب اسیلوسکوپ داره
مدیر فروش عصرتولز –
همان طور که در سایت شرکت و کاتالوگ محصول درج شده است:
دو عدد پراب bnc به سوسماری
یک عدد پراب اسیلوسکوپ
همراه دستگاه هست. توصیه می کنیم، ویدیو جعبه گشایی دستکاه را در صفحه محصول حتما مشاهده فرمایید.
توحید –
ببخشید یهو 400 گرون شد؟فک کنم چن روز پیش چک میکردم 13 تومن بود
محمد خالق پور –
سلام
آیا قیمت DSO-2C15 با DSO-2D15 مثل هم هستن؟ هر دوتا رو 13.4 زدید؟ قیمت ها بروز هستن؟
مدیر فروش عصرتولز –
سلام…
بله، قیمت ها بروز هستند.
سعید رنگین کمان –
اولا همراه دستگاه های سری جدید DSO-2D15 دو عدد پراب 150 عرضه میشه (گویا در سری های قبلی یک عدد پراب وجود داشته)! ثانیه مشکل هنگ کردن برطرف شده و نیاز به آپگرید وجود نداره (البته با وجود اینکه مشکلی نداشت بنده سیستم عامل رو به آخرین نسخه آپگرید کردم).
واقعا دستگاه خوبیه و به قیمتش می ارزه…
