اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4204B برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی طراحی شده است. این دستگاه پهنای‌باند 200MHz و چهار کانال آنالوگ دارد. سرعت نمونه‌برداری تا 1GS/s است و نمایشگر رنگی 7 اینچی با وضوح 800×480 ارائه می‌دهد. حافظه، اندازه‌گیری‌های خودکار، FFT و Decode باس، قابلیت اتصال به رایانه و USB FLASH را فراهم می‌کنند. این مدل برای آزمایشگاه‌ها و کاربردهای الکترونیکی چندکاناله مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4204B یک اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی هانتک با چهار کانال آنالوگ، ورودی تریگر EXT، پهنای‌باند 200MHz و نمایشگر رنگی 7 اینچ است. hantek dso-4204b در حالت تک‌کانال تا 1GS/s نمونه‌برداری می‌کند و برای مشاهده هم‌زمان چند نقطه مدار، تعمیرات تخصصی، آموزش و آزمون سامانه‌های الکترونیکی طراحی شده است.
Table of Contents
🧭 فهرست مطالب
🔎 معرفی hantek dso-4204b و نام انگلیسی کامل
نام انگلیسی کامل: Hantek DSO4204B 200MHz Four-Channel Digital Storage Oscilloscope with up to 1GS/s Real-Time Sampling, 64K Record Length, DVM and 7-inch 800×480 Color TFT Display.
کد رسمی سازنده DSO4204B است و در عنوان عصرتولز با خط تیره DSO-4204B نوشته شده؛ هر دو به یک مدل اشاره دارند. عدد 4204 این نسخه را از DSO4104B با پهنای‌باند 100MHz و DSO4254B با 250MHz جدا می‌کند. حرف B نیز مهم است: مدل B مولد شکل موج داخلی ندارد و نباید امکانات مدل C به آن نسبت داده شود.
⚙️ جدول مشخصات فنی hantek dso-4204b
مشخصه
مقدار رسمی
کانال‌ها
4 کانال آنالوگ + ورودی External Trigger
پهنای‌باند DSO4204B
200MHz
زمان خیز معمول
حداکثر 1.8ns در ورودی BNC
نرخ نمونه‌برداری
1GS/s تک‌کانال، 500MSa/s دوکانال و 250MSa/s با سه یا چهار کانال فعال
طول رکورد
حداکثر 64K نمونه تک‌کانال و 32K نمونه دوکانال؛ گزینه‌ها به برد و تنظیم وابسته‌اند
پایه‌زمان
2ns/div تا 100s/div با توالی 1، 2 و 5
مبدل و حساسیت
8bit با نمونه‌برداری هم‌زمان؛ 500μV/div تا 10V/div
ورودی
1MΩ ±2% موازی با 20pF ±3pF؛ کوپلینگ AC/DC/GND
محدودکننده باند
20MHz؛ با پروب 1× پهنای‌باند به 6MHz کاهش می‌یابد
نمایشگر
TFT رنگی 7 اینچ، 64K رنگ، وضوح 800×480
رابط‌ها
USB Host و USB Device؛ RS232 و LAN اختیاری
ابعاد و وزن
318×110×150mm و 2.9kg
اعداد جدول از صفحه و راهنمای رسمی خانواده DSO4004B گرفته شده‌اند و ردیف 200MHz مخصوص DSO4204B است. پهنای‌باند نامی فقط بخشی از زنجیره اندازه‌گیری است؛ پروب، ضریب تضعیف، طول سیم زمین و ظرفیت بار نیز پاسخ واقعی را محدود می‌کنند. برای استفاده از باند کامل باید پروب سازگار و تنظیم 10× به‌کار رود.
📈 نمونه‌برداری؛ چرا عدد 1GS/s برای چهار کانال ثابت نیست؟
عبارت کوتاه «1GS/s» روی مشخصات عمومی، بیشینه نرخ در حالت تک‌کانال است. راهنمای رسمی نرخ را به‌تفکیک روشن می‌کند: 1GS/s برای تک‌کانال، 500MSa/s هنگام استفاده از دو کانال و 250MSa/s هنگام فعال بودن سه یا چهار کانال. پس برای ثبت هم‌زمان چهار سیگنال، محاسبه رزولوشن زمانی باید با 250MSa/s انجام شود، نه 1GS/s.
حالت Normal برای ثبت عادی، Peak Detect برای آشکارسازی گلیچ و Average برای میانگین‌گیری 4، 8، 16، 32، 64 یا 128 برداشت در دسترس است. میانگین‌گیری نویز تصادفی را کم می‌کند، اما ممکن است رخداد نادر را محو کند. برای پالس اتفاقی ابتدا Single یا Peak Detect و شرط تریگر مناسب انتخاب شود.
🧠 عمق حافظه و پایه‌زمان
حداکثر طول رکورد رسمی 64K نمونه در حالت تک‌کانال و 32K نمونه در حالت دوکانال است و صفحه سازنده گزینه‌های 4K و 32K را وابسته به نسخه برد معرفی می‌کند. این اعداد به معنی 64K مستقل برای هر چهار کانال نیستند؛ نرخ و عمق واقعی باید از نوار وضعیت دستگاه در همان پیکربندی خوانده شوند.
بازه 2ns/div تا 100s/div امکان دیدن لبه‌های سریع و روندهای کند را می‌دهد. دقت نرخ نمونه و تأخیر ±50ppm اعلام شده و در اندازه‌گیری زمان بسیار دقیق باید خطای پروب، نقطه آستانه و نویز نیز لحاظ شوند. افزایش حافظه مشاهده بازه زمانی طولانی‌تر با جزئیات بیشتر را ممکن می‌کند، اما جای انتخاب درست نرخ نمونه را نمی‌گیرد.
↕️ سیستم عمودی و کیفیت مشاهده سیگنال
مبدل 8bit کانال‌ها را هم‌زمان نمونه‌برداری می‌کند و حساسیت ورودی از 500μV/div تا 10V/div است. دقت بهره DC در رنج 10mV/div تا 10V/div برابر ±3% و در رنج‌های 500μV/div تا 5mV/div برابر ±4% ذکر شده است. زمان خیز معمول DSO4204B حداکثر 1.8ns است.
امپدانس ورودی 1MΩ موازی با 20pF است. محدودکننده 20MHz برای کاهش نویز منابع تغذیه و مدارهای کم‌سرعت مفید است، اما برای بررسی مولفه‌های سریع باید خاموش باشد. در حالت پروب 1×، سند رسمی کاهش باند به 6MHz را هشدار می‌دهد؛ برای اکثر بررسی‌های سریع، پروب 10× بار خازنی کمتر و پهنای‌باند بیشتری دارد.

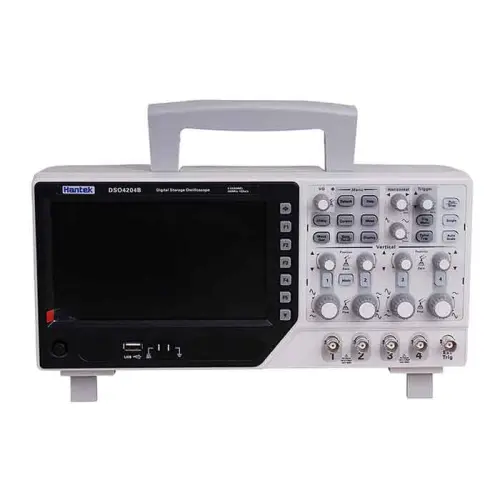

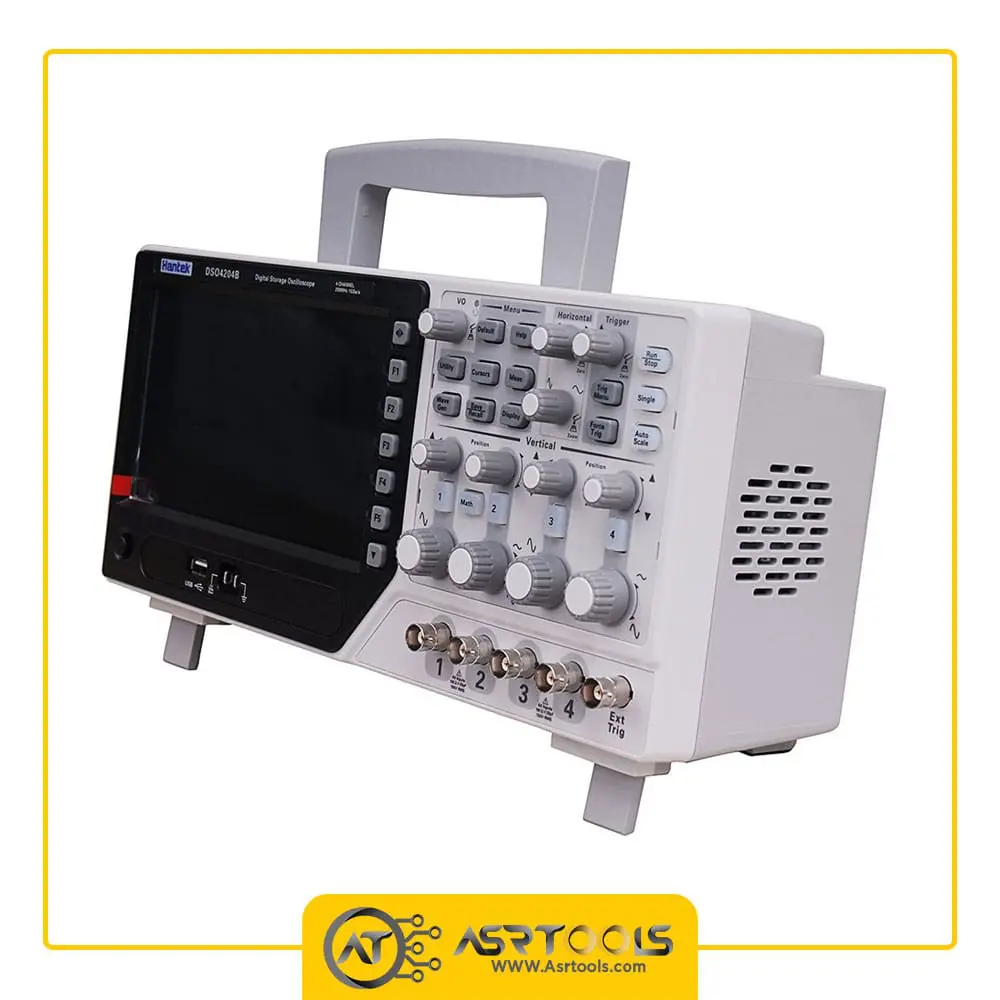

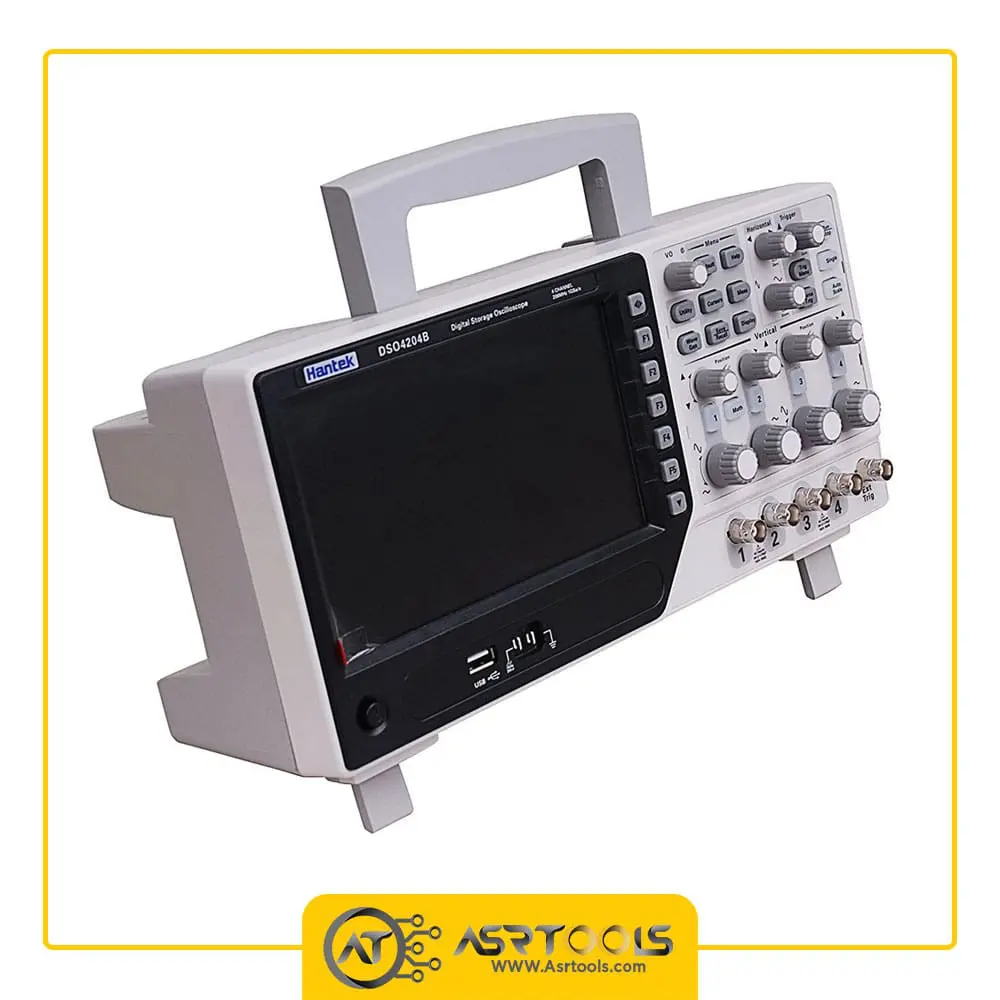

🖥️ طراحی ظاهری و کنترل‌ها
نمایشگر 7 اینچ 800×480 در سمت چپ پنل و کلیدها و ناب‌های کانال، افقی و تریگر در سمت راست قرار گرفته‌اند. چهار ورودی شماره‌گذاری‌شده در پایین پنل، کلید روشن/خاموش و USB Host در جلو دیده می‌شوند. دسته یکپارچه بالایی و پایه‌های تاشو جابه‌جایی و تنظیم زاویه دید روی میز را ساده‌تر می‌کنند.
ابعاد رسمی بدنه 318×110×150 میلی‌متر و وزن 2.9 کیلوگرم است. بدنه روشن با حاشیه تیره نمایشگر، تفکیک بصری خوبی برای محیط کارگاهی دارد. دریچه‌های خنک‌کاری نباید با دیوار، کاغذ یا ابزار پوشانده شوند و فضای اطراف دستگاه برای گردش هوا آزاد بماند.
🎯 تریگر، رمزگشایی سریال و DVM
بیش از 14 نوع تریگر شامل Edge، Pulse، Video، Slope، Overtime، Window، Pattern و Interval فراهم شده است. خانواده رسمی همچنین تریگر و رمزگشایی UART، LIN، CAN، SPI و I2C را فهرست می‌کند؛ در برخی متن‌های سازنده I2C با نگارش IIC دیده می‌شود. نمایش جدولی داده باس برای عیب‌یابی ارتباطات دیجیتال کاربردی است.
بیش از 32 اندازه‌گیری خودکار مانند فرکانس، دوره، RMS، Peak-to-Peak، کمینه، بیشینه، زمان خیز، پهنای پالس و Duty Cycle در دسترس است. DVM و Auto Range نیز در معرفی رسمی سری B آمده‌اند. برای نتیجه قابل‌اعتماد، موج باید پایدار باشد، بخش لازم در حافظه ثبت شود و ضریب پروب در منوی کانال با کلید روی پروب یکسان بماند.
⚡ ایمنی ورودی و برق دستگاه
حداکثر ورودی رسمی 300VRMS با پروب 10× در CAT II است. این عدد مجوز اتصال مستقیم و بی‌محابا به برق شهر نیست؛ رده کمتر میان اسیلوسکوپ، پروب و محیط اندازه‌گیری همیشه ملاک است. زمین BNC دستگاه رومیزی به ارت حفاظتی وصل است، بنابراین گیره زمین نباید به فاز یا نقطه شناور اولیه منبع سوئیچینگ متصل شود. برای اندازه‌گیری شناور از پروب دیفرانسیل با رده مناسب استفاده کنید.
ورودی تغذیه 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است و مصرف کمتر از 30W اعلام شده. دمای کار 0 تا 50°C و ارتفاع کار تا 3000m است. پیش از Self Calibration همه کابل‌های سیگنال جدا و دستگاه برای رسیدن به دمای پایدار روشن بماند.

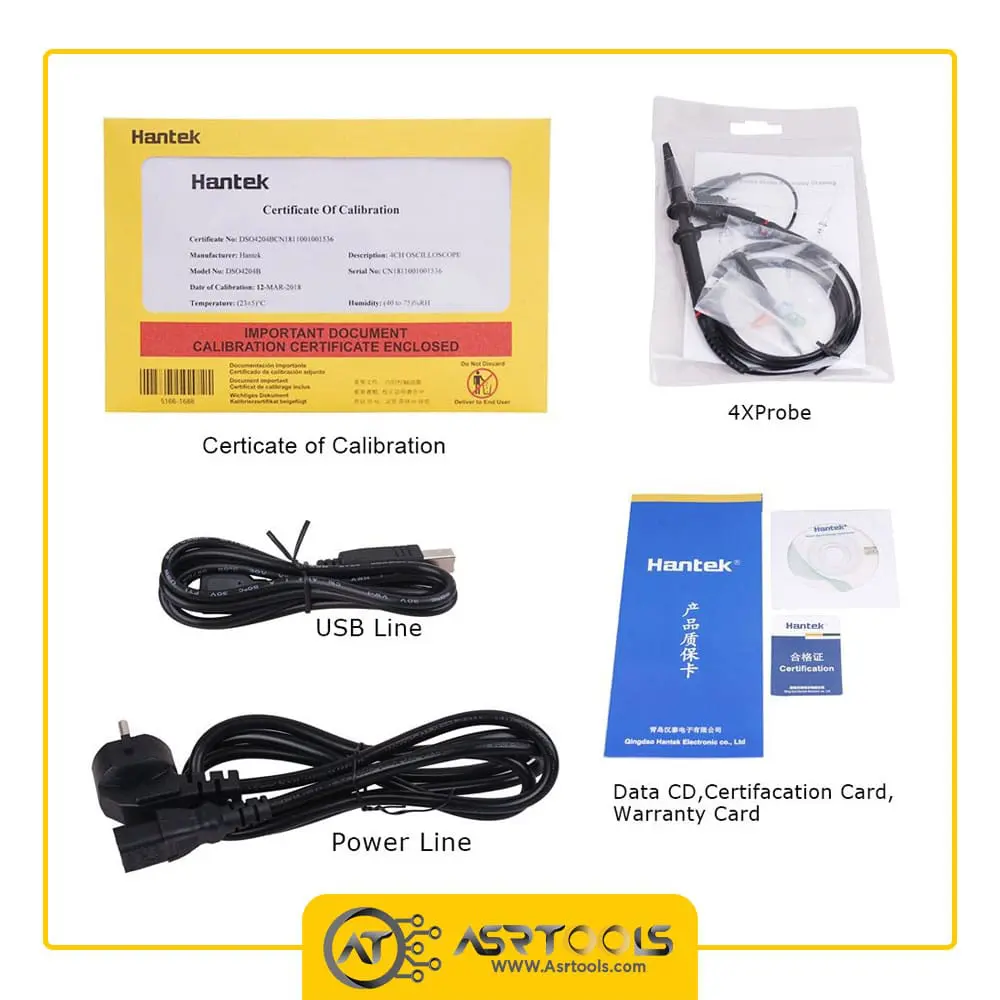

📦 اقلام همراه محصول
برای موجودی عصرتولز چهار عدد پراب اسیلوسکوپ، کابل USB و کابل برق ثبت شده‌اند. تصویر گالری همین بسته کارت گارانتی، رسانه نرم‌افزار/راهنما و گواهی کالیبراسیون را نیز نشان می‌دهد؛ چون محتویات بچ‌های وارداتی ممکن است تغییر کند، وجود موارد چاپی و گواهی باید از روی بسته تحویلی کنترل شود و تصویر به‌تنهایی تعهد کالیبراسیون معتبر آزمایشگاهی ایجاد نمی‌کند.
⚖️ مقایسه DSO4204B با DSO4204C و مدل‌های هم‌خانواده
مدل
پهنای‌باند
کانال
مولد داخلی
DSO4104B
100MHz
4
ندارد
DSO4204B
200MHz
4
ندارد
DSO4254B
250MHz
4
ندارد
DSO4204C
200MHz
4
دارد؛ تا 25MHz
مدل B مولد شکل موج داخلی ندارد، درحالی‌که HANTEK DSO4204C در عصرتولز یک مولد تابع/دلخواه 25MHz دارد. اگر مولد مستقل از قبل موجود است، DSO4204B همان چهار کانال و پهنای‌باند 200MHz را بدون بخش AFG ارائه می‌دهد. سایر مدل‌های موجود را می‌توان در دسته اسیلوسکوپ هانتک عصرتولز بررسی کرد.
🛒 قیمت و خرید hantek dso-4204b از عصرتولز
قیمت روز و وضعیت موجودی hantek dso-4204b در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. پیش از سفارش، تعداد کانال موردنیاز، نرخ 250MSa/s در حالت چهارکاناله، پهنای‌باند پروب‌ها و نیاز یا عدم نیاز به مولد 25MHz را بررسی کنید. نوع دوشاخه، اقلام و سلامت فیزیکی همان بسته نیز هنگام تحویل کنترل شوند.
❓ سوالات متداول hantek dso-4204b
آیا با چهار کانال هم نرخ نمونه‌برداری 1GS/s است؟
خیر. راهنمای رسمی 1GS/s را برای تک‌کانال، 500MSa/s را برای دوکانال و 250MSa/s را برای سه یا چهار کانال فعال ثبت می‌کند.
عمق حافظه این مدل چقدر است؟
حداکثر رسمی 64K نمونه در تک‌کانال و 32K نمونه در دوکانال است؛ گزینه عملی به نسخه برد و تنظیم دستگاه وابسته است.
آیا DSO4204B فانکشن ژنراتور دارد؟
خیر. مدل B مولد داخلی ندارد؛ DSO4204C هم‌پهنای‌باند، مولد 25MHz دارد.
رزولوشن و اندازه نمایشگر چیست؟
نمایشگر TFT رنگی 7 اینچ با 64K رنگ و وضوح 800×480 است.
چه باس‌هایی رمزگشایی می‌شوند؟
UART، LIN، CAN، SPI و I2C در فهرست رسمی تریگر و Decode خانواده قرار دارند.
اقلام همراه چیست؟
چهار پراب، کابل USB و کابل برق برای موجودی ثبت شده‌اند؛ موارد چاپی و گواهی داخل تصویر باید روی بسته تحویلی تأیید شوند.
در جمع‌بندی، hantek dso-4204b یک اسیلوسکوپ چهارکاناله 200MHz با حافظه حداکثر 64K، نمایشگر 7 اینچ، Decode باس و نرخ نمونه‌برداری متناسب با تعداد کانال فعال است. خواندن صحیح عدد 1GS/s و تفکیک مدل B بدون مولد از مدل C، انتخاب دقیق‌تری می‌سازد.
