اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B

برند محصول: GW instek / گودویل اینستک

✨ خلاصه مشخصات:

  • تعداد کانال آنالوگ: ۴ کانال
  • پهنای باند: ۱۰۰ مگاهرتز
  • تفکیک‌پذیری عمودی: ۸ بیت
  • نرخ نمونه‌برداری: حداکثر ۱ گیگاسمپل بر ثانیه در هر کانال
  • عمق حافظه: ۱۰ مگاپوینت در هر کانال
  • نمایشگر: ۷ اینچ WVGA رنگی
  • تحلیل طیف: FFT با حداکثر ۱ مگاپوینت
  • خانواده: GDS-1000B
خرید این کالا با تسهیلات دیجی‌پی فقط با ماهی 18,140,800 تومان (12 ماه) اعتبار پیشنهادی برای خرید: 192,000,000 تومان

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد).

در مـوارد نـادری کـه مـوجـودی و قـیمـت معتبـر نبـاشـد، مبـلغ خـریـد شـما عــودت مـی شـود.

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی قابل تایید است که کالا در شرایط اولیه باشد (در صورت پلمپ بودن، کالا نباید باز شده باشد).

در مـوارد نـادری کـه مـوجـودی و قـیمـت معتبـر نبـاشـد، مبـلغ خـریـد شـما عــودت مـی شـود.

اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B

برند محصول: GW instek / گودویل اینستک
  • قیمت و موجودی سایت به‌روز است.
  • ثبت سفارش آنلاین، شبانه‌روزی فعال است.
آیکن خرید اقساطی عصرتولز

192,830,000 تومان

ما شما را به لیست انتظار این محصول اضافه کردیم و زمانی که محصول در دسترس قرار گرفت ایمیلی برای شما ارسال خواهیم کرد.

خروج از لیست انتظار

این محصول در حال حاضر به فروش رسیده است.

جای نگرانی نیست! ایمیل خود را وارد کنید، به محض اینکه در انبار موجود شد به شما اطلاع خواهیم داد.

بازگشت کالا شرایط دارد؛ پیش از خرید، شرایط مرجوعی و بازگشت کالا را ببینید.

شناسه محصول: 225765

24 ساعت، 7 روز هفته

نقد و بررسی

خلاصه بررسی محصول

تولید شده با هوش مصنوعی

اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی طراحی شده است. این مدل چهار کانال آنالوگ، پهنای باند ۱۰۰ مگاهرتز و تفکیک‌پذیری عمودی ۸ بیت دارد. نرخ نمونه‌برداری حداکثر ۱ گیگاسمپل بر ثانیه و عمق حافظه ۱۰ مگاپوینت در هر کانال است. نمایشگر رنگی ۷ اینچ WVGA و تحلیل طیف FFT با حداکثر ۱ مگاپوینت، آن را برای بررسی سیگنال‌ها و تحلیل‌های آزمایشگاهی مناسب می‌کند.

این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.

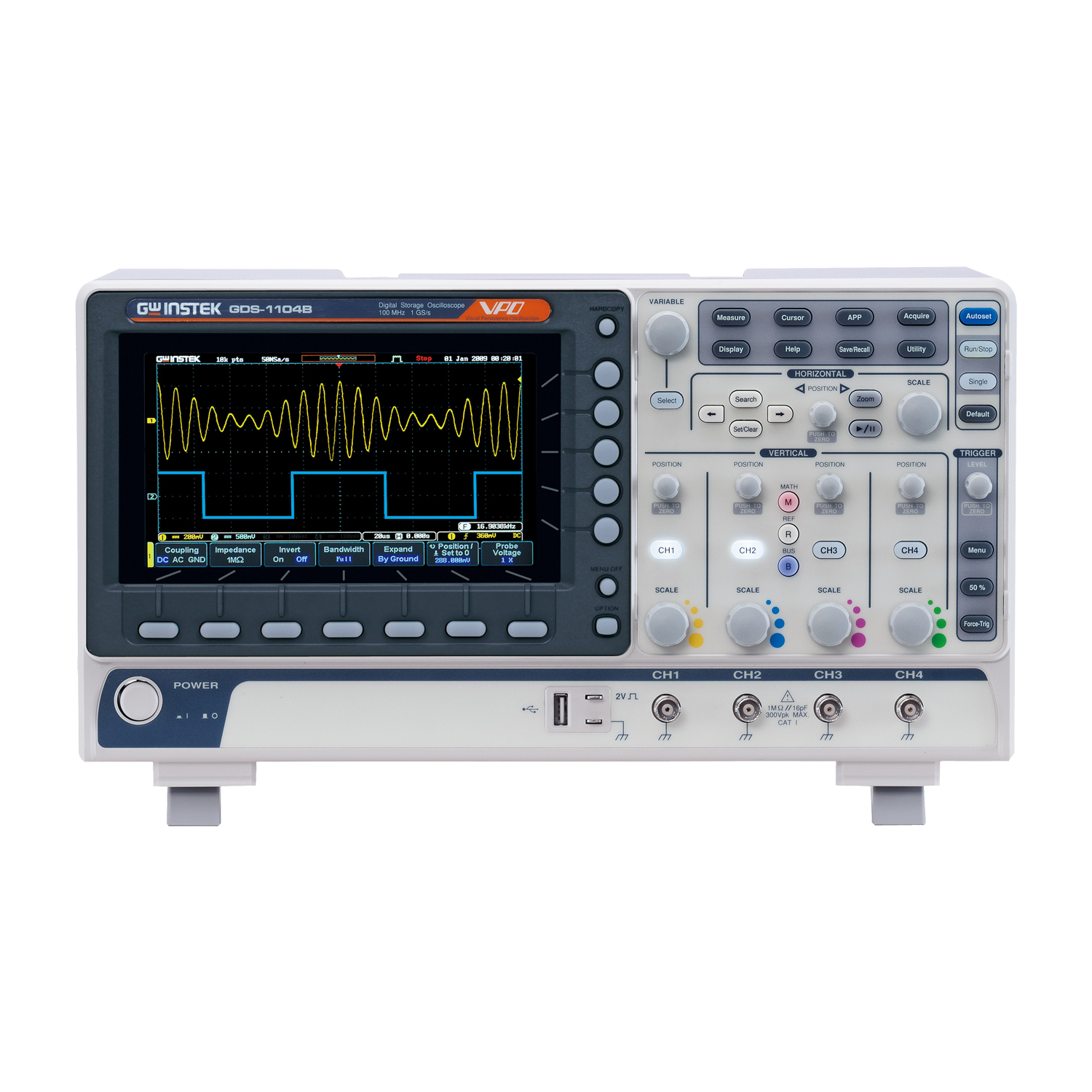

اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B

GDS-1104B یک اسیلوسکوپ دیجیتال رومیزی چهارکاناله از خانواده GDS-1000B گودویل اینستک است. پهنای باند آن ۱۰۰ مگاهرتز است و برای مشاهده چند سیگنال مرتبط در آزمایشگاه، آموزش الکترونیک و عیب‌یابی برد کاربرد دارد. چهار ورودی آنالوگ به کاربر اجازه می‌دهند نقاط مختلف مدار را در یک بازه زمانی مقایسه کند و ارتباط میان رخدادها را بدون تکرار چندباره اندازه‌گیری دنبال کند.

در جدول مشخصات سازنده، نرخ نمونه‌برداری حداکثر یک گیگاسمپل بر ثانیه و حافظه ده مگاپوینت برای هر کانال آمده است. نمایشگر رنگی هفت اینچی و ابزارهای اندازه‌گیری دستگاه برای بررسی دامنه، زمان و شکل موج در نظر گرفته شده‌اند. مدل GDS-1102B دوکاناله است؛ شباهت نام و پهنای باند آن با این محصول به معنی یکسان بودن تعداد ورودی‌ها نیست.

ابزار FFT امکان مشاهده مؤلفه‌های فرکانسی سیگنال ثبت‌شده را در کنار نمایش زمانی فراهم می‌کند. انتخاب پنجره، طول ثبت و مقیاس عمودی بر نتیجه تحلیل اثر دارد. در بررسی یک مدار صوتی یا یک منبع تغذیه، بهتر است نمودار فرکانسی همراه با شکل موج اصلی تفسیر شود تا یک پیک ناشی از نحوه اتصال یا محدودیت ثبت با رفتار واقعی مدار اشتباه نشود.

اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B

مشخصات فنی GDS-1104B

تعداد کانال آنالوگ ۴ کانال
پهنای باند ۱۰۰ مگاهرتز
تفکیک‌پذیری عمودی ۸ بیت
نرخ نمونه‌برداری حداکثر ۱ گیگاسمپل بر ثانیه در هر کانال
عمق حافظه ۱۰ مگاپوینت در هر کانال
نمایشگر ۷ اینچ WVGA رنگی
تحلیل طیف FFT با حداکثر ۱ مگاپوینت
خانواده GDS-1000B

ثبت و مقایسه شکل موج

برای یک اندازه‌گیری قابل مقایسه، ابتدا مشخص کنید کدام سیگنال باید مرجع زمانی باشد. سپس ضریب پراب، محدوده ولتاژ و مقیاس زمان را تنظیم کنید. اگر هر بار تنظیم‌های اصلی تغییر کنند، مقایسه دو ثبت ممکن است گمراه‌کننده شود. ذخیره تصویر یا داده همراه با یادداشت تنظیم‌ها کمک می‌کند نتیجه آزمایش در مراجعه بعدی قابل فهم باشد و همکار دیگری نیز بتواند شرایط اندازه‌گیری را بازسازی کند.

نقش تریگر در عیب‌یابی

تریگر تعیین می‌کند ثبت شکل موج با چه رویدادی آغاز شود. برای سیگنال‌های دوره‌ای، انتخاب لبه و سطح مناسب معمولاً نمایش پایدارتری ایجاد می‌کند. برای بررسی رخدادهای مقطعی می‌توان از حالت ثبت مناسب دستگاه استفاده کرد و بازه زمانی پیش و پس از رویداد را بررسی نمود. توانایی اسیلوسکوپ زمانی بیشترین فایده را دارد که تنظیم تریگر با پرسشی که درباره مدار مطرح است هماهنگ باشد.

اتصال پراب و شرایط اندازه‌گیری

در کار با اسیلوسکوپ رومیزی، مسیر زمین و طول اتصال پراب بر کیفیت شکل موج اثر می‌گذارند. سیم زمین بلند می‌تواند نویز و نوسان ظاهری ایجاد کند. انتخاب پراب متناسب با پهنای باند و سطح ولتاژ، کنترل جبران‌سازی پراب و توجه به محدوده مجاز ورودی از مقدمات اندازه‌گیری هستند. برای اندازه‌گیری تفاضلی یا مدارهای دارای پتانسیل خطرناک باید از روش و تجهیزات متناسب استفاده شود.

انتخاب متناسب با کار

پهنای باند، تعداد کانال، عمق حافظه و روش کنترل، هر کدام بخش متفاوتی از نیاز کاربر را پوشش می‌دهند. برای بررسی هم‌زمان چند مسیر، تعداد کانال اهمیت دارد؛ برای ثبت رویداد طولانی با جزئیات، تنظیم حافظه و نرخ نمونه‌برداری مهم است. قبل از انتخاب دستگاه، چند نمونه از اندازه‌گیری‌های واقعی خود را مشخص کنید و ببینید کدام ویژگی در آن کارها بیشتر مورد استفاده قرار می‌گیرد.

نگهداری و استفاده روزمره

محل قرارگیری دستگاه باید امکان گردش هوا و دسترسی مناسب به کنترل‌ها را فراهم کند. کابل‌ها را طوری مرتب کنید که به کانکتورها فشار وارد نشود و جابه‌جایی برد موجب کشیده شدن پراب نشود. پس از پایان کار، جدا کردن صحیح اتصال‌ها و نگهداری پراب‌ها در محل مناسب به حفظ نظم میز و کاهش آسیب مکانیکی کمک می‌کند. ثبت تنظیم‌های مورد استفاده نیز زمان آماده‌سازی آزمایش بعدی را کمتر می‌کند.

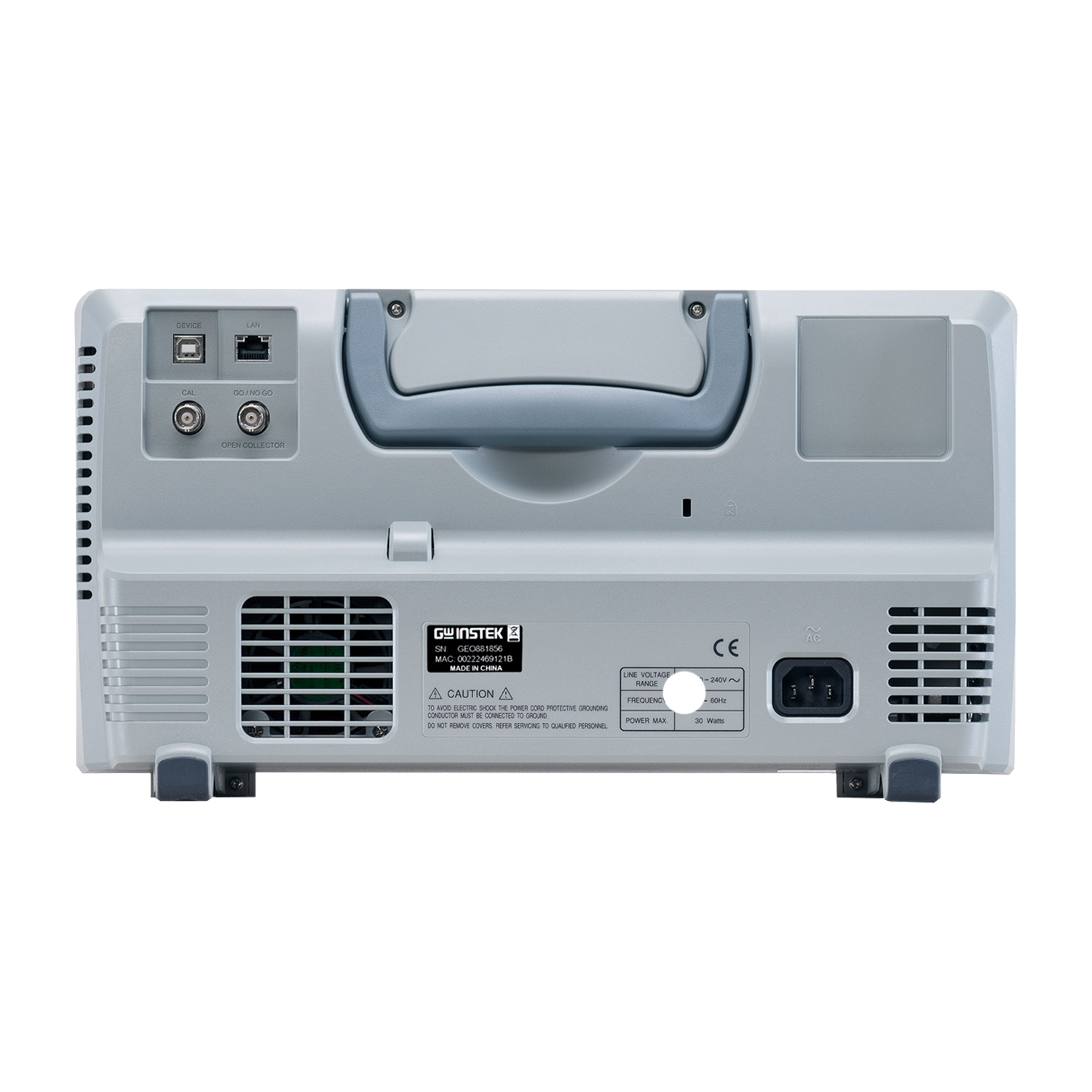

نمای دیگر اسیلوسکوپ دیجیتال ۴ کانال ۱۰۰ مگاهرتز گودویل GW Instek GDS-1104B

بررسی محصولات مرتبط در عصرتولز

برای مقایسه مدل‌ها، مجموعه اسیلوسکوپ دیجیتال رومیزی را ببینید. همچنین مشخصات اسیلوسکوپ دیجیتال رومیزی گودویل مدل GW-Instek GDS-1102B در انتخاب متناسب با تعداد کانال، محدوده کاری و کاربرد مورد نظر کمک می‌کند. مشخصات هر مدل را مستقل بررسی کنید؛ شباهت نام یک خانواده به معنی یکسان بودن امکانات همه مدل‌ها نیست.

ویژگی ها

گارانتیمحصولات فاقد گارانتی شرکتی که از فروشگاه عصرتولز تهیه می‌شوند، فقط از نظر سلامت و اصالت فیزیکی کالا در زمان تحویل، شامل ضمانت هستند. این ضمانت شامل تطابق سلامت و ظاهر اولیه محصول با اطلاعات ثبت‌شده در سایت و حفظ بسته‌بندی اصلی است. محصولاتی که دارای گارانتی «اصالت و سلامت فیزیکی کالا» هستند، مشمول شرایط مرجوعی ۷ روزه می‌شوند؛ یعنی در صورت حفظ بسته‌بندی و شرایط اولیه کالا، امکان بازگشت محصول تا ۷ روز پس از خرید وجود دارد.
مدلGDS-1104B
تعداد کانال آنالوگ۴ کانال
پهنای باند۱۰۰ مگاهرتز
تفکیک‌پذیری عمودی۸ بیت
نرخ نمونه‌برداریحداکثر ۱ گیگاسمپل بر ثانیه در هر کانال
عمق حافظه۱۰ مگاپوینت در هر کانال
نمایشگر۷ اینچ WVGA رنگی
تحلیل طیفFFT با حداکثر ۱ مگاپوینت
خانوادهGDS-1000B
