اسیلوسکوپ ۴ کانال ۱۰۰ مگاهرتز فانکشن‌دار ریگول RIGOL DS1104Z-S PLUS

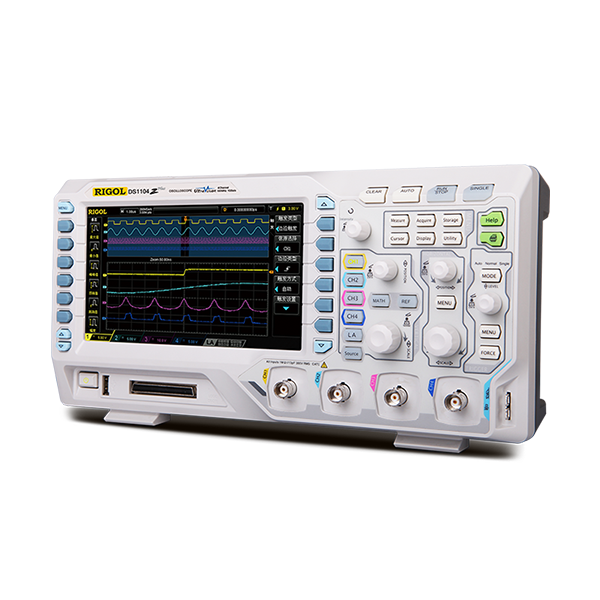

DS1104Z-S PLUS اسیلوسکوپ چهارکاناله ریگول با پهنای باند ۱۰۰ مگاهرتز و مولد سیگنال داخلی است. پسوند S در نام این مدل اهمیت دارد، زیرا نسخه دارای دو کانال مولد شکل موج را مشخص می‌کند. در یک میز آزمایش می‌توان تحریک مدار و مشاهده پاسخ آن را با همین مجموعه انجام داد و ارتباط زمانی بین ورودی، خروجی و دیگر نقاط مدار را روی صفحه بررسی کرد.

دو خروجی فانکشن ژنراتور داخلی تا فرکانس ۲۵ مگاهرتز، این مدل را از DS1104Z PLUS بدون مولد متمایز می‌کنند. چهار کانال آنالوگ برای مشاهده شکل موج‌ها در دسترس هستند. نام PLUS نشان‌دهنده قابلیت توسعه بخش دیجیتال با پراب مخصوص است؛ برای استفاده از شانزده کانال دیجیتال باید پراب RPL1116 جداگانه تهیه شود و وجود این قابلیت به معنی همراه بودن پراب در بسته اسیلوسکوپ نیست.

مبدل عمودی این دستگاه ۸ بیتی است. نرخ نمونه‌برداری حداکثری یک گیگاسمپل بر ثانیه را نباید برای هر چهار کانال فعال به صورت هم‌زمان فرض کرد؛ تنظیم کانال‌ها و حالت ثبت بر نرخ مؤثر اثر می‌گذارد. امکانات وابسته به پیکربندی، حافظه و گزینه‌های نرم‌افزاری باید بر اساس دستگاه تحویلی بررسی شوند. این توضیح کمک می‌کند مدل کامل با نسخه‌های نزدیک سری DS1000Z اشتباه نشود.

مشخصات فنی DS1104Z-S PLUS

ثبت و مقایسه شکل موج

برای یک اندازه‌گیری قابل مقایسه، ابتدا مشخص کنید کدام سیگنال باید مرجع زمانی باشد. سپس ضریب پراب، محدوده ولتاژ و مقیاس زمان را تنظیم کنید. اگر هر بار تنظیم‌های اصلی تغییر کنند، مقایسه دو ثبت ممکن است گمراه‌کننده شود. ذخیره تصویر یا داده همراه با یادداشت تنظیم‌ها کمک می‌کند نتیجه آزمایش در مراجعه بعدی قابل فهم باشد و همکار دیگری نیز بتواند شرایط اندازه‌گیری را بازسازی کند.

نقش تریگر در عیب‌یابی

تریگر تعیین می‌کند ثبت شکل موج با چه رویدادی آغاز شود. برای سیگنال‌های دوره‌ای، انتخاب لبه و سطح مناسب معمولاً نمایش پایدارتری ایجاد می‌کند. برای بررسی رخدادهای مقطعی می‌توان از حالت ثبت مناسب دستگاه استفاده کرد و بازه زمانی پیش و پس از رویداد را بررسی نمود. توانایی اسیلوسکوپ زمانی بیشترین فایده را دارد که تنظیم تریگر با پرسشی که درباره مدار مطرح است هماهنگ باشد.

اتصال پراب و شرایط اندازه‌گیری

در کار با اسیلوسکوپ رومیزی، مسیر زمین و طول اتصال پراب بر کیفیت شکل موج اثر می‌گذارند. سیم زمین بلند می‌تواند نویز و نوسان ظاهری ایجاد کند. انتخاب پراب متناسب با پهنای باند و سطح ولتاژ، کنترل جبران‌سازی پراب و توجه به محدوده مجاز ورودی از مقدمات اندازه‌گیری هستند. برای اندازه‌گیری تفاضلی یا مدارهای دارای پتانسیل خطرناک باید از روش و تجهیزات متناسب استفاده شود.

انتخاب متناسب با کار

پهنای باند، تعداد کانال، عمق حافظه و روش کنترل، هر کدام بخش متفاوتی از نیاز کاربر را پوشش می‌دهند. برای بررسی هم‌زمان چند مسیر، تعداد کانال اهمیت دارد؛ برای ثبت رویداد طولانی با جزئیات، تنظیم حافظه و نرخ نمونه‌برداری مهم است. قبل از انتخاب دستگاه، چند نمونه از اندازه‌گیری‌های واقعی خود را مشخص کنید و ببینید کدام ویژگی در آن کارها بیشتر مورد استفاده قرار می‌گیرد.

نگهداری و استفاده روزمره

محل قرارگیری دستگاه باید امکان گردش هوا و دسترسی مناسب به کنترل‌ها را فراهم کند. کابل‌ها را طوری مرتب کنید که به کانکتورها فشار وارد نشود و جابه‌جایی برد موجب کشیده شدن پراب نشود. پس از پایان کار، جدا کردن صحیح اتصال‌ها و نگهداری پراب‌ها در محل مناسب به حفظ نظم میز و کاهش آسیب مکانیکی کمک می‌کند. ثبت تنظیم‌های مورد استفاده نیز زمان آماده‌سازی آزمایش بعدی را کمتر می‌کند.

بررسی محصولات مرتبط در عصرتولز

برای مقایسه مدل‌ها، مجموعه اسیلوسکوپ دیجیتال رومیزی را ببینید. همچنین مشخصات اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DS1104Z PLUS در انتخاب متناسب با تعداد کانال، محدوده کاری و کاربرد مورد نظر کمک می‌کند. مشخصات هر مدل را مستقل بررسی کنید؛ شباهت نام یک خانواده به معنی یکسان بودن امکانات همه مدل‌ها نیست.
