اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS1204X-E

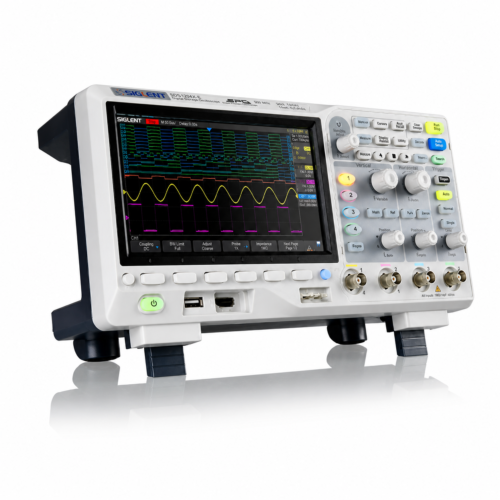

اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS1204X-E یک اسیلوسکوپ رومیزی چهارکاناله با پهنای باند ۲۰۰ مگاهرتز است که برای مشاهده، ثبت و تحلیل سیگنال‌های آنالوگ و دیجیتال در تعمیرگاه حرفه‌ای، آزمایشگاه آموزشی و واحد تحقیق و توسعه طراحی شده است. نام کامل انگلیسی این دستگاه SIGLENT SDS1204X-E 200 MHz 4-Channel Super Phosphor Digital Oscilloscope است. ترکیب چهار کانال آنالوگ، نرخ نمونه‌برداری حداکثر ۱GSa/s، حافظه تا ۱۴Mpts، دیکد سریال استاندارد و فناوری نمایش سوپر فسفر، این مدل را به گزینه‌ای جدی برای عیب‌یابی مدارهای چندبخشی تبدیل می‌کند.

مزیت اصلی SDS1204X-E فقط عدد ۲۰۰MHz نیست. چهار کانال اجازه می‌دهد ورودی، خروجی و دو نقطه میانی مدار به‌صورت هم‌زمان دیده شوند؛ موضوعی که هنگام بررسی منبع تغذیه سوئیچینگ، درایور موتور، مبدل قدرت، برد میکروکنترلری یا ارتباط سریال بسیار ارزشمند است. بااین‌حال باید نرخ نمونه‌برداری و حافظه را در شرایط استفاده واقعی تفسیر کرد: وقتی از هر مبدل فقط یک کانال فعال باشد، نرخ تا ۱GSa/s و حافظه تا ۱۴Mpts در دسترس است؛ با فعال‌بودن هر چهار کانال، سهم هر کانال حداکثر ۵۰۰MSa/s و ۷Mpts خواهد بود.

🔬 کیفیت ثبت سیگنال و فناوری SPO

فناوری SPO یا Super Phosphor Oscilloscope برای افزایش نرخ ثبت شکل موج و نمایش شدت رخدادها به کار می‌رود. نرخ ثبت در حالت عادی تا ۱۰۰ هزار شکل موج بر ثانیه و در حالت Sequence تا ۴۰۰ هزار شکل موج بر ثانیه اعلام شده است. در عمل، این سرعت شانس مشاهده گلیچ، پالس باریک، خطای گذرا یا رخدادی را که با تناوب کم تکرار می‌شود افزایش می‌دهد. نمایش شدت ۲۵۶ سطحی و حالت Color Temperature نیز کمک می‌کند رخدادهای پرتکرار از نمونه‌های نادر متمایز شوند.

عمق حافظه برای ثبت بازه زمانی طولانی و بزرگ‌نمایی بخش مشکوک اهمیت دارد. در SDS1204X-E می‌توان تا ۱۴ میلیون نقطه را در حالت مناسب ذخیره کرد. این مقدار برای بررسی ارتباطات سریال، توالی راه‌اندازی منابع تغذیه، پاسخ مدار به بار متغیر و ثبت رخدادهای غیرعادی مناسب است. History و Sequence امکان مرور فریم‌های قبلی را فراهم می‌کنند و Search/Navigate برای پیدا کردن رخدادهایی با معیار مشخص به کار می‌رود.

⚙️ چهار کانال، نمونه‌برداری و پهنای باند ۲۰۰MHz

پهنای باند ۲۰۰ مگاهرتز برای مشاهده سیگنال‌های سریع، لبه‌های دیجیتال و هارمونیک‌های بالاتر نسبت به مدل ۱۰۰ مگاهرتزی فضای بیشتری ایجاد می‌کند. البته پهنای باند اسیلوسکوپ باید همراه با پهنای باند و ضریب تضعیف پراب سنجیده شود. این مدل برای نسخه ۲۰۰MHz با پراب‌های پسیو PP215 عرضه می‌شود. تنظیم کلید 1X/10X روی پراب و ضریب پراب در منوی کانال باید یکسان باشد؛ در غیر این صورت دامنه نمایش‌داده‌شده صحیح نخواهد بود.

دو مبدل ۱GSa/s در معماری چهارکاناله به شکل جفت‌های کانالی کار می‌کنند. اگر تنها یک کانال از هر جفت فعال باشد، حداکثر نرخ و حافظه در اختیار همان کانال قرار می‌گیرد. فعال‌کردن هم‌زمان چهار کانال منابع را میان کانال‌ها تقسیم می‌کند. این رفتار نقص دستگاه نیست، اما هنگام مقایسه با مدل‌هایی که برای هر کانال مبدل مستقل دارند باید در نظر گرفته شود. برای اندازه‌گیری دقیق لبه‌های سریع، علاوه بر نرخ نمونه‌برداری، زمان صعود پراب، اتصال زمین کوتاه و تنظیم درست تریگر هم مهم است.

📊 نمایشگر، تریگر و ابزارهای اندازه‌گیری

نمایشگر رنگی ۷ اینچی با وضوح ۸۰۰×۴۸۰ پیکسل، چهار کانال را با رنگ‌های مستقل نشان می‌دهد. کلیدها و ولوم‌های مستقیم پنل برای تنظیم مقیاس عمودی، تایم‌بیس، موقعیت و تریگر در دسترس‌اند و عملیات پرتکرار را سریع می‌کنند. حساسیت عمودی از ۵۰۰ میکروولت بر تقسیم تا ۱۰ ولت بر تقسیم قابل تنظیم است و تفکیک عمودی مبدل ۸ بیت است.

تریگرهای Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern و Video برای جداکردن رخداد موردنظر کاربرد دارند. دستگاه دیکد و تریگر باس‌های I2C، SPI، UART یا RS232، CAN و LIN را پشتیبانی می‌کند. مشاهده هم‌زمان شکل موج الکتریکی و داده دیکدشده کمک می‌کند خطاهای سطح ولتاژ، نویز، زمان‌بندی یا محتوای فریم سریع‌تر پیدا شوند. ابزارهای Cursor، اندازه‌گیری خودکار، توابع Math و FFT یک‌میلیون‌نقطه‌ای نیز برای تحلیل دامنه، زمان و طیف در دسترس هستند.

🌐 ارتباطات و قابلیت‌های توسعه

USB Host برای حافظه جانبی، USB Device برای ارتباط با رایانه و LAN برای اتصال شبکه در نظر گرفته شده‌اند. خروجی Pass/Fail و Trigger Out در آزمون‌های تکرارشونده یا اتصال به تجهیزات دیگر مفید است. رابط کنترل از طریق مرورگر وب امکان مشاهده و کنترل دستگاه را در شبکه فراهم می‌کند. برای استفاده در محیط سازمانی بهتر است تنظیمات شبکه، سطح دسترسی و نسخه firmware بر اساس سیاست فنی مجموعه کنترل شوند.

مدل چهارکاناله از گزینه‌های توسعه‌ای مانند ۱۶ کانال دیجیتال با ماژول MSO، مولد شکل موج ۲۵MHz با ماژول USB سازگار، دانگل Wi-Fi و Bode Plot پشتیبانی می‌کند. این موارد جزء سخت‌افزار پایه دستگاه نیستند و ممکن است به ماژول، لایسنس یا مولد خارجی سازگار نیاز داشته باشند. بنابراین پیش از خرید باید مشخص شود پروژه فقط به چهار کانال آنالوگ پایه نیاز دارد یا گزینه‌های توسعه نیز باید جداگانه تهیه شوند.

🎨 طراحی ظاهری و ایمنی کار

بدنه رومیزی دستگاه حدود ۳۱۲ میلی‌متر عرض، ۱۳۲٫۶ میلی‌متر عمق و ۱۵۱ میلی‌متر ارتفاع دارد و وزن خالص آن نزدیک ۲٫۶ کیلوگرم است. پایه‌های جلویی برای ایجاد زاویه دید مناسب باز می‌شوند و دستگیره حمل روی بدنه قرار دارد. اطراف دریچه‌های تهویه باید آزاد باشد و دستگاه روی سطح پایدار، خشک و دور از گردوغبار رسانا استفاده شود.

گیره زمین اسیلوسکوپ رومیزی معمولاً به ارت متصل است؛ بنابراین اتصال آن به نقطه‌ای که نسبت به زمین ولتاژ دارد می‌تواند اتصال کوتاه خطرناک ایجاد کند. برای اندازه‌گیری برق شهر، نیم‌پل، اینورتر یا مدارهای شناور باید از پراب دیفرانسیل یا روش اندازه‌گیری ایمن متناسب استفاده شود. محدوده ورودی دستگاه جایگزین بررسی رده ایمنی پراب و مدار نیست. پیش از هر اتصال، مرجع زمین، دامنه تقریبی و فرکانس سیگنال باید مشخص باشد.

📦 اقلام همراه SDS1204X-E

• یک دستگاه اسیلوسکوپ SIGLENT SDS1204X-E
• چهار پراب پسیو PP215؛ یک پراب برای هر کانال
• کابل USB
• کابل برق
• راهنمای شروع سریع

فهرست بالا بر اساس اقلام استاندارد مدل چهارکاناله و شواهد بسته همان مدل نوشته شده است. نوع دوشاخه برق یا جزئیات چاپی راهنما ممکن است با منطقه تأمین تفاوت داشته باشد؛ در زمان تحویل، تعداد پراب‌ها و سلامت دستگاه و لوازم باید با فاکتور و بسته واقعی کنترل شود. قابلیت‌های اختیاری مانند ماژول MSO، مولد USB یا دانگل Wi-Fi جزء این فهرست پایه نیستند.

📋 جدول مشخصات فنی

🔄 مقایسه با مدل‌های نزدیک

برای مشاهده مدل‌های هم‌گروه می‌توانید وارد دسته اسیلوسکوپ دیجیتال رومیزی عصرتولز شوید. مدل اسیلوسکوپ سیگلنت SDS1104X-E از نظر تعداد کانال، حافظه و بسیاری از ابزارهای تحلیلی به این محصول نزدیک است، اما پهنای باند آن ۱۰۰ مگاهرتز است. اگر سیگنال پروژه از نظر فرکانس و زمان صعود به ۲۰۰MHz نیاز ندارد، مدل ۱۰۰MHz می‌تواند اقتصادی‌تر باشد؛ در پروژه‌های سریع‌تر، حاشیه پهنای باند SDS1204X-E ارزش بیشتری ایجاد می‌کند.

🛒 قیمت و خرید اسیلوسکوپ سیگلنت SDS1204X-E

قیمت اسیلوسکوپ سیگلنت SDS1204X-E در عصرتولز بر اساس قیمت روز تأمین‌کننده و فرمول مصوب فروشگاه محاسبه شده است. برای خرید درست، فقط قیمت را مقایسه نکنید؛ تعداد کانال، پهنای باند، نرخ نمونه‌برداری در حالت چهارکاناله، عمق حافظه، اقلام همراه و نیاز به گزینه‌های توسعه‌ای را هم بررسی کنید. این صفحه برای فروش یک دستگاه تعریف شده و تنوع تعداد خرید ندارد؛ تنوع واقعی فروش فقط شرایط گارانتی ثبت‌شده در سایت است.

❓ پرسش‌های متداول

آیا SDS1204X-E واقعاً چهار کانال و ۲۰۰MHz است؟

بله. مدل دقیق SDS1204X-E چهار کانال آنالوگ و پهنای باند ۲۰۰ مگاهرتز دارد. پسوند و شماره مدل باید کامل بررسی شود تا با SDS1104X-E صد مگاهرتزی اشتباه نشود.

آیا نرخ ۱GSa/s روی هر چهار کانال هم‌زمان برقرار است؟

خیر. با فعال‌بودن هر چهار کانال، حداکثر نرخ نمونه‌برداری هر کانال ۵۰۰MSa/s است. نرخ ۱GSa/s در شرایطی به دست می‌آید که از هر جفت کانال فقط یک کانال فعال باشد.

آیا حافظه هر کانال همیشه ۱۴Mpts است؟

خیر. در حالت استفاده از همه کانال‌ها، حداکثر حافظه هر کانال ۷Mpts است. مقدار ۱۴Mpts به حالت interleave و آرایش کانال‌های فعال وابسته است.

آیا مولد شکل موج و ۱۶ کانال دیجیتال داخل بسته هستند؟

خیر. این قابلیت‌ها اختیاری‌اند و به ماژول یا مجوز سازگار نیاز دارند. وجود نام آن‌ها در امکانات دستگاه به معنی همراه‌بودن سخت‌افزار مربوط در بسته پایه نیست.

چه پرابی برای این مدل مناسب است؟

برای نسخه ۲۰۰ مگاهرتزی، پراب پسیو PP215 به‌عنوان پراب استاندارد معرفی شده است. برای ولتاژ بالا، جریان یا نقاط شناور باید پراب تخصصی متناسب با دامنه و رده ایمنی انتخاب شود.

✅ مشخصات کوتاه و کلیدی

• مدل: SIGLENT SDS1204X-E
• پهنای باند: ۲۰۰ مگاهرتز
• کانال‌ها: ۴ کانال آنالوگ
• نمونه‌برداری: حداکثر ۱GSa/s
• حافظه: حداکثر ۱۴Mpts
• ثبت شکل موج: تا ۴۰۰٬۰۰۰wfm/s در Sequence
• نمایشگر: ۷ اینچ با وضوح ۸۰۰×۴۸۰
• دیکد: I2C، SPI، UART/RS232، CAN و LIN
• رابط‌ها: USB و LAN
• اقلام پایه: چهار پراب PP215، کابل USB، کابل برق و راهنمای شروع سریع
• گارانتی: اصالت و سلامت فیزیکی
