کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD

کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD یک اسیلوسکوپ USB چهارکاناله، ۱۰۰ مگاهرتز و حافظه‌دار برای آزمایشگاه‌ها، خطوط تولید و تعمیرات حرفه‌ای است. English name: Hantek 6104BD USB PC Oscilloscope — 100 MHz bandwidth, 4‑CH, up to 1 GSa/s real‑time sampling, 64 Kpts record length, 25 MHz programmable function/arbitrary generator (GEN OUT), 25 auto‑measurements, USB 2.0 interface & 5 V/1 A power, with 4 passive probes in the box.

⚡ چرا کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD ارزش خرید دارد؟

• قدرت تحلیل بالا در ابعاد کوچک: با پهنای باند 100 MHz و نرخ نمونه‌برداری لحظه‌ای تا 1 GSa/s (در کانال‌های انتخابی)، شکل‌موج‌های تند و گذراهای کوتاه را با جزئیات می‌بینید.

• چهار کانال هم‌زمان: مشاهده و مقایسه چند سیگنال (مثلاً ورودی/خروجی، سنکرونایز، باس‌های کنترلی) در یک نگاه؛ مناسب تست‌های چندنقطه‌ای.

• فانکشن/آربیتراری ژنراتور 25 MHz داخلی: از خروجی GEN OUT موج سینوسی، مربعی، مثلثی و الگوهای دلخواه تولید کنید و مدار را همزمان تحریک و اندازه‌گیری نمایید.

• اندازه‌گیری‌های خودکار (۲۵ نوع): فرکانس، پریود، Vpp، Vrms، Duty، Rise/Fall و… برای گزارش‌گیری سریع و استاندارد.

• حافظه داخلی 64 Kpts با بزرگ‌نمایی نرم‌افزاری؛ ثبت بازه‌های طولانی‌تر و مرور جزئیات بعد از توقف.

• اتصال و تغذیه از USB 2.0: نصب سریع روی لپ‌تاپ/PC، نیاز نداشتن به آداپتور و کابل‌های اضافی.

• بدنه آلومینیومی مقاوم با ضربه‌گیرهای لاستیکی: تحمل کار میدانی و حمل‌ونقل روزانه در کارگاه و دانشگاه.

🧰 کاربردها

• دیباگ و تعمیرات الکترونیک: منابع تغذیه سوئیچینگ، درایورهای موتور، سنسورها، اینترفیس‌ها.

• کنترل کیفیت در تولید: بررسی نهایی بردهای مونتاژ شده و ثبت گزارش اندازه‌گیری.

• آموزش دانشگاهی/هنرستانی: چهار کانال + ژنراتور داخلی یعنی یک ست کامل آزمایشگاهی روی میز هر دانشجو.

• خودرو و صنعت: مشاهده PWM، انکودر، سیگنال‌های سنسور و تزریق موج تست به ECUها.

🧩 طراحی و مشخصات ظاهری

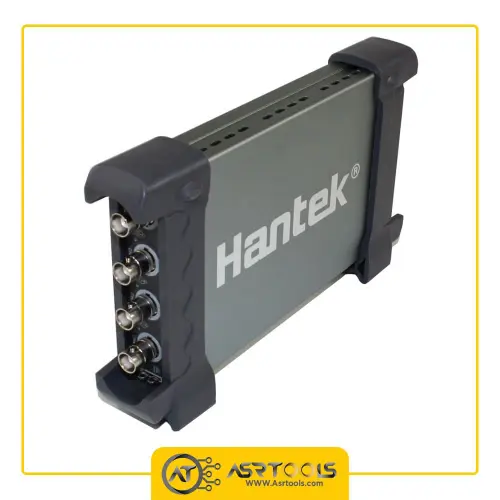

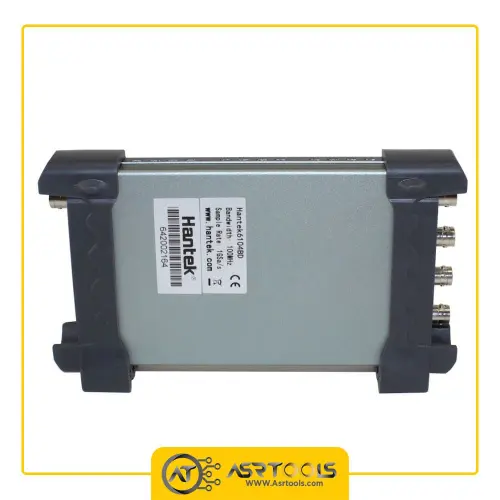

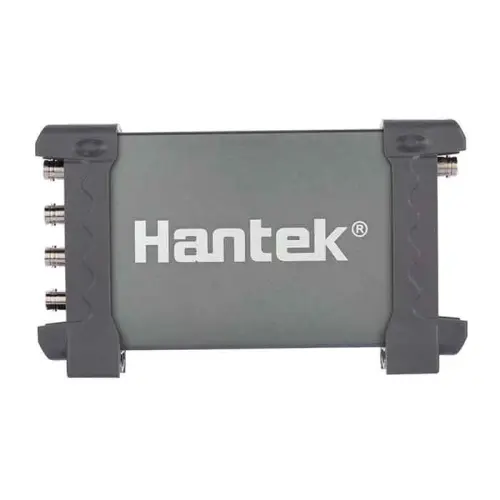

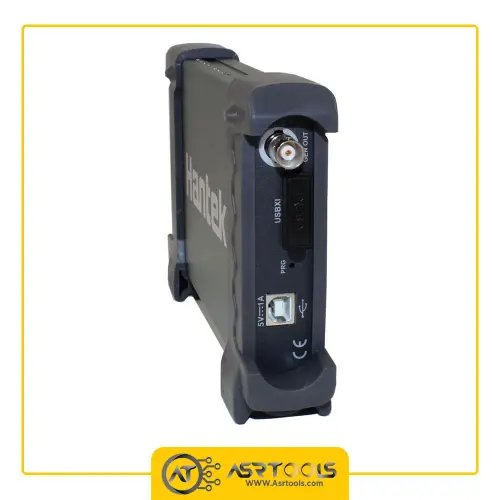

کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD با قاب فلزی اکسترود شده، پایه‌های گوشه‌ای لاستیکی و فرم تخت روی میز پایدار می‌نشیند. در یک سمت دستگاه چهار ورودی BNC با برچسب کانال‌ها قرار دارد و در سمت دیگر پورت USB‑B برای اتصال به رایانه، GEN OUT برای خروجی ژنراتور و درگاه USBXI جهت توسعه/هم‌زمان‌سازی دیده می‌شود. برچسب تغذیه 5 V⎓1 A نشان می‌دهد که تمام انرژی از طریق USB تأمین می‌شود؛ همین یعنی میز کار خلوت‌تر و حمل آسان‌تر.

⚙️ مشخصات فنی برجسته

• پهنای باند عمودی: 100 MHz

• تعداد کانال‌ها: 4 کانال مستقل

• نرخ نمونه‌برداری: تا 1 GSa/s (یادآور: در استفاده هم‌زمان از چند کانال، نرخ مؤثر بین کانال‌ها تقسیم می‌شود)

• طول رکورد (حافظه): 64 Kpts

• فانکشن/آروی (AWG) داخلی: 25 MHz قابل برنامه‌ریزی از نرم‌افزار؛ خروجی از طریق BNC (GEN OUT)

• اندازه‌گیری‌های خودکار: 25 آیتم شامل Freq, Period, Vpp, Vmax/Min, Vrms, Duty, Rise/Fall, Pulse Width و…

• تریگرها: Edge، Video/TV، Auto/Normal/Single (باتوجه به نرم‌افزار)

• ورودی‌ها: امپدانس 1 MΩ با ظرفیت موازی چند pF؛ سازگار با پروب‌های 1×/10×

• رابط و تغذیه: USB 2.0 (Plug & Play، 5 V/1 A)

• نرم‌افزار PC: نمایش چندپنجره‌ای، کرسرها، ذخیره تصویر و داده، خروجی CSV، فراخوانی موج دلخواه برای AWG

• ایمنی/سایر: محافظ گوشه‌ها، بدنه مقاوم، وزن سبک برای حمل روزانه

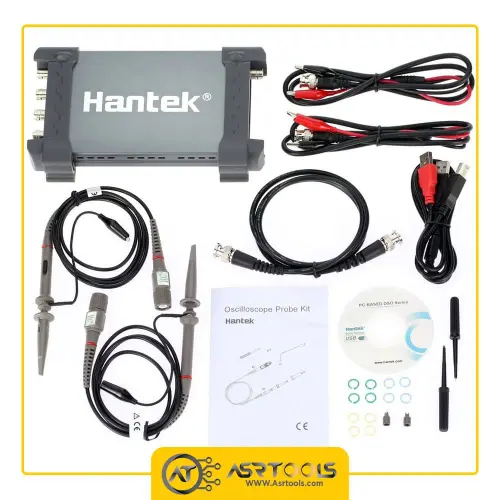

🧳 اقلام همراه محصول (H3)

• خود کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD

• ۴ عدد پراب اسیلوسکوپ (Passive Probe) با سویچ 1×/10×

• کابل USB 2.0 اتصال به رایانه

• دفترچه راهنما و نرم‌افزار (CD یا لینک نصب در بسته)

• در برخی بسته‌ها: کابل BNC‑BNC برای GEN OUT و کیف حمل

🛒 قیمت و خرید از عصرتولز

برای خرید کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD از فروشگاه عصرتولز، موجودی و قیمت روز در همین صفحه به‌روزرسانی می‌شود. به‌دلیل نوسان بازار از درج رقم ثابت خودداری شده است. با تضمین اصالت کالا، مشاوره تخصصی قبل از خرید و ارسال سریع، یک تجربه خرید مطمئن خواهید داشت.

📊 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• در برابر Hantek 6074BE (70 MHz، 4 کانال): مدل 6074BE فاقد ژنراتور داخلی است و پهنای باند پایین‌تری دارد. اگر خروجی تست و فرکانس بالاتر می‌خواهید، کارت اسیلوسکوپ هانتک مدل HANTEK 6104BD انتخاب حرفه‌ای‌تری است.

• در برابر اسیلوسکوپ‌های رومیزی 100 MHz: دستگاه‌های رومیزی نمایشگر و کلیدهای فیزیکی دارند اما هزینه و فضای بیشتری می‌گیرند. 6104BD با چهار کانال + AWG و اتصال USB، راه‌حل جمع‌وجور و اقتصادی است.

• در برابر مدل‌های دوناکار (بدون حافظه/AWG): 6104BD با 64Kpts و ژنراتور 25 MHz دامنه کاربرد بسیار وسیع‌تری ارائه می‌دهد.

❓ سوالات متداول (FAQ)

آیا می‌توان خروجی ژنراتور را به‌صورت دلخواه برنامه‌ریزی کرد؟
بله؛ از طریق نرم‌افزار، شکل موج‌های پایه و الگوهای دلخواه را ایجاد و از GEN OUT خروجی بگیرید.

آیا برای کارکرد به آداپتور نیاز است؟
خیر؛ تغذیه از طریق USB 5 V/1 A تأمین می‌شود. تنها یک کابل USB کافی است.

پروب‌ها چه نوعی هستند؟
در جعبه ۴ پروب پسیو قابل انتخاب 1×/10× قرار دارد که برای اکثر کاربردها مناسب است.

آیا امکان ذخیره داده خام و تصویر وجود دارد؟
بله؛ نرم‌افزار قابلیت ذخیره CSV، اسکرین‌شات و فایل موج را برای بازبینی بعدی فراهم می‌کند.

نرخ نمونه‌برداری 1 GSa/s در چند کانال در دسترس است؟
حداکثر نرخ مربوط به حالت تک‌کاناله است؛ در استفاده هم‌زمان، نرخ بین کانال‌ها تقسیم می‌شود که روی صفحه نرم‌افزار نمایش داده می‌شود.
