کارت اسیلوسکوپ هانتک مدل HANTEK 6022BL یک کارت اندازه‌گیری USB با 2 کانال آنالوگ، 16 کانال Logic، پهنای باند آنالوگ 20MHz، نرخ نمونه‌برداری Real-Time تا 48MSa/s، وضوح 8bit و حافظه 1M است. hantek 6022bl نمایشگر و باتری مستقل ندارد و برای نمایش شکل موج، تنظیم تریگر، تحلیل و ذخیره داده به رایانه متکی است.

🔎 معرفی hantek 6022bl

نام انگلیسی کامل: HANTEK 6022BL Two-Channel 20MHz PC USB Digital Storage Oscilloscope with 48MSa/s Real-Time Sampling, 8-Bit Resolution, 1M Memory and 16-Channel 10MHz Logic Analyzer.

مزیت اصلی این مدل، کنار هم قرارگرفتن دو نوع مشاهده است: دو ورودی BNC برای سیگنال‌های آنالوگ و یک ورودی 16 کاناله برای خطوط دیجیتال. به همین دلیل می‌توان رفتار آنالوگ تغذیه یا خروجی مدار را کنار کلاک، داده یا فرمان‌های منطقی بررسی کرد. البته این هم‌زمانی به تنظیم درست نرخ نمونه‌برداری، طول رکورد و نرم‌افزار وابسته است و عبارت «Mixed-Signal» به معنی ایزوله‌بودن ورودی‌ها یا تحمل مستقیم ولتاژ صنعتی نیست.

پسوند BL تعیین‌کننده است. HANTEK 6022BL لاجیک آنالایزر 16 کاناله دارد، اما مدل نزدیک 6022BE فقط دو کانال آنالوگ ارائه می‌کند. شباهت بدنه، بخشی از نرم‌افزار و بعضی تصاویر سری 6000B نباید موجب انتخاب مدل اشتباه شود. در پنجره انتخاب دستگاه نیز باید گزینه Hantek6022BL انتخاب شود.

⚙️ جدول مشخصات فنی HANTEK 6022BL

در نام‌گذاری رسمی سازنده عبارت «2 Digital + 16 Logic» دیده می‌شود، اما دو کانال نخست همان ورودی‌های آنالوگ اسیلوسکوپ با BNC، حساسیت V/div و وضوح 8bit هستند؛ نباید آن‌ها را با دو کانال دیجیتال اضافه اشتباه گرفت. بنابراین توصیف روشن hantek 6022bl برابر دو کانال آنالوگ به‌علاوه شانزده کانال منطقی است.

🧩 لاجیک آنالایزر 16 کانال چه مشخصاتی دارد؟

بخش Logic دارای 16 خط با پهنای باند 10MHz است. جدول رسمی حداکثر نرخ را به‌صورت «48M» نوشته و واحد را کامل نکرده است؛ به همین دلیل این صفحه آن را فراتر از عبارت رسمی تفسیر نمی‌کند. عمق حافظه منطقی 1M/CH، امپدانس ورودی 1MΩ با ظرفیت 7.5pF و بازه ولتاژ مجاز 0V تا 5.5V اعلام شده است. ورودی با سطوح TTL، LVTTL و CMOS سازگار است.

این محدوده برای خطوط منطقی کم‌ولتاژ برد طراحی شده و به معنی تحمل سیگنال منفی، شبکه برق یا باس‌های صنعتی پرانرژی نیست. زمین کابل‌های Logic و زمین USB باید با مرجع مدار سازگار باشند. پیش از اتصال، ولتاژ High و Low، زمین مشترک و سرعت لبه اندازه‌گیری شود؛ سازگاری نام یک استاندارد به‌تنهایی جای بررسی سطح واقعی مدار را نمی‌گیرد.

شانزده کانال برای مشاهده موازی چند خط کنترلی، آدرس یا داده مفید است. با این حال پهنای باند 10MHz و نرخ نمونه‌برداری باید نسبت به کوتاه‌ترین پالس و سریع‌ترین لبه حاشیه کافی داشته باشند. hantek 6022bl پروتکل‌آنالایزر حرفه‌ای با دیکدر تضمین‌شده برای همه باس‌ها نیست؛ قابلیت‌های دیکد و خروجی نرم‌افزار به نسخه نصب‌شده وابسته‌اند.

📈 نمونه‌برداری 48MSa/s، وضوح 8bit و حافظه 1M

نرخ 48MSa/s در بهترین حالت حدود 48 میلیون نمونه آنالوگ در ثانیه ثبت می‌کند. برای موج سینوسی، نسبت نرخ نمونه‌برداری به فرکانس مهم است؛ برای موج مربعی و پالس، هارمونیک‌ها و زمان خیز اهمیت بیشتری دارند. پهنای باند 20MHz نیز دامنه سیگنال را در مرز نامی محدود می‌کند، پس عدد 20MHz به معنی بازسازی بی‌نقص هر موج مربعی 20MHz نیست.

وضوح 8bit دامنه را به 256 سطح کد تقسیم می‌کند. انتخاب V/div باید موج را بدون کلیپ در بخش بزرگی از صفحه قرار دهد تا وضوح مؤثر هدر نرود. دقت DC رسمی ±3٪ است؛ این مقدار برای عیب‌یابی و مقایسه شکل موج مناسب است، اما جای مولتی‌متر مرجع یا ابزار کالیبراسیون دقیق را نمی‌گیرد.

حافظه 1M امکان ثبت بازه طولانی‌تر، توقف و زوم روی رخداد را فراهم می‌کند. این حافظه مستقل از رایانه برای آرشیو دائمی نیست؛ داده در نرم‌افزار مدیریت می‌شود. هنگام کار با hantek 6022bl باید بین طول رکورد، نرخ مؤثر، زمان‌پایه و سرعت انتقال USB تعادل ایجاد کرد.

⏱️ اختلاف نسخه‌های رسمی در پایه زمانی و حساسیت

صفحه فعلی و راهنمای رسمی، پایه زمانی 1ns/div تا 5000s/div با توالی 1-2-5 را درج می‌کنند. صفحه معرفی قدیمی سال 2014 برای همین مدل بازه 4ns/div تا 1h/div با توالی 1-2-4 نوشته است. این اختلاف احتمالاً از تغییر نرم‌افزار یا بازنویسی مشخصات ناشی می‌شود؛ در این صفحه مقدار فعلی مبناست و عدد قدیمی برای شفافیت حذف نشده است.

همین تفاوت در حساسیت دیده می‌شود: سند فعلی 20mV/div تا 5V/div برای پروب 1× و 200mV/div تا 50V/div برای پروب 10× را اعلام می‌کند، ولی معرفی 2014 از 10mV/div و 100mV/div شروع شده بود. برای دستگاه و نرم‌افزار تحویلی باید دامنه قابل انتخاب داخل برنامه بررسی شود و نباید قابلیت نسخه قدیمی را بدون آزمون تضمین کرد.

یک اختلاف دیگر در منبع تریگر است. اسناد فعلی CH1 و CH2 را می‌نویسند، در حالی که جدول تاریخی EXT و EXT/10 را هم نام برده بود. چیدمان فعلی بدنه ورودی BNC مستقل EXT نشان نمی‌دهد؛ بنابراین این صفحه برای hantek 6022bl فقط CH1 و CH2 را مشخصه قابل اتکا می‌داند.

🔌 ورودی آنالوگ، نسبت پراب و ایمنی اتصال

امپدانس هر ورودی آنالوگ 1MΩ موازی با 25pF است و کوپلینگ DC در جدول رسمی آمده است. نرم‌افزار می‌تواند نسبت‌های 1×، 10×، 100× و 1000× را برای مقیاس نمایش لحاظ کند، اما انتخاب یک نسبت بزرگ‌تر در منو به‌تنهایی تحمل الکتریکی ورودی را افزایش نمی‌دهد؛ پراب واقعی باید همان نسبت و رده ایمنی مناسب را داشته باشد.

راهنمای hantek 6022bl حداکثر ورودی مستقیم را ±5V و حفاظت را 35Vpk برای مجموع DC و قله AC زیر 10kHz اعلام می‌کند. این حفاظت برای خطای محدود ورودی است، نه اتصال مستقیم به برق شهر یا گذراهای صنعتی. روی تصویر پنل نیز علامت 35V دیده می‌شود، اما شرایط فرکانسی و نوع اتصالِ راهنما همچنان باید رعایت شوند.

زمین CH1، زمین CH2، زمین Logic و زمین USB عملاً مرجع مشترک دارند؛ ورودی‌ها شناور یا ایزوله نیستند. اتصال گیره زمین به نقطه‌ای که نسبت به رایانه پتانسیل دارد می‌تواند اتصال کوتاه، آسیب دستگاه یا خطر برق‌گرفتگی ایجاد کند. برای مدارهای متصل به برق شهر باید روش اندازه‌گیری و ابزار ایزوله متناسب توسط فرد متخصص انتخاب شود.

📊 اندازه‌گیری‌ها، FFT، X-Y و Pass/Fail

صفحه و راهنمای فعلی 20 اندازه‌گیری خودکار را ذکر می‌کنند: پارامترهایی مانند Vpp، Vmax، Vmin، Vtop، Vbase، میانگین، RMS، فرکانس، پریود، زمان خیز و افت، پهنای پالس و Duty Cycle. رابط نرم‌افزار حداکثر چند نتیجه را هم‌زمان نمایش می‌دهد و برای بررسی سریع دامنه و زمان مفید است.

در معرفی قدیمی سال 2014 عدد 23 تابع نوشته شده، اما فهرست فعلی 20 مورد دارد. عدد 19 که در متن قبلی فروشگاه آمده بود با هیچ‌یک از دو سند رسمی سازگار نبود و نادرست است. معیار این توضیح برای hantek 6022bl قابلیت فعلی 20 اندازه‌گیری است؛ تفاوت تاریخی 23 نیز برای جلوگیری از برداشت اشتباه توضیح داده شده است.

محاسبات جمع، تفریق، ضرب و تقسیم برای مقایسه دو کانال، FFT برای نگاه فرکانسی مقدماتی و حالت X-Y برای رابطه دو سیگنال در دسترس‌اند. Pass/Fail می‌تواند شکل موج را با محدوده تعیین‌شده مقایسه کند. نتیجه FFT و اندازه‌گیری خودکار به مقیاس، نرخ نمونه، پنجره انتخابی، نویز و کیفیت تریگر وابسته است.

💻 نرم‌افزار، درایور و سازگاری Windows

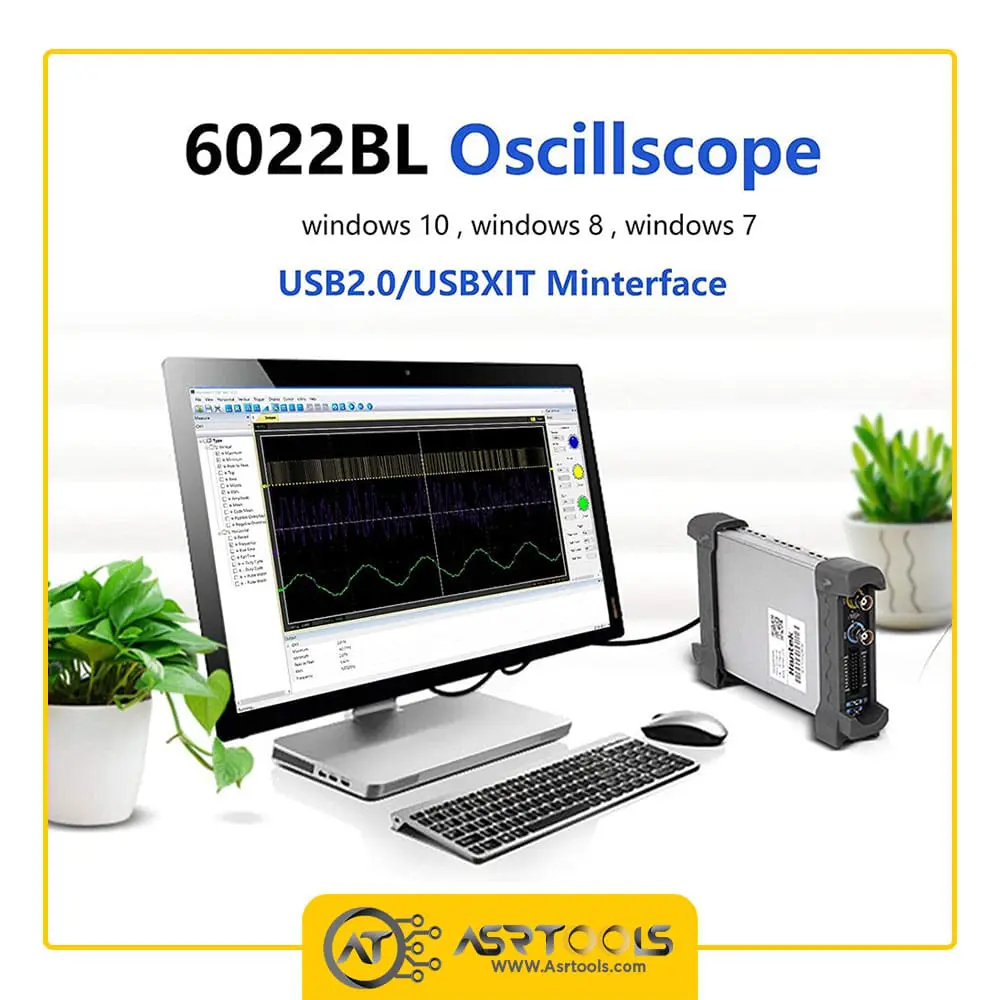

سازنده در صفحه فعلی Windows 7، Windows 8 و Windows 10 را نام می‌برد و فایل درایوری با تاریخ 17 ژانویه 2025 فهرست کرده است. این تاریخ جدید به‌تنهایی تضمین نمی‌کند که همه ویرایش‌ها و معماری‌های Windows 11 بدون تنظیم اضافه کار کنند. پیش از خرید، سازگاری نسخه سیستم‌عامل، دسترسی نصب درایور و نوع پورت USB رایانه مقصد کنترل شود.

نرم‌افزار دو محیط اسیلوسکوپ و Logic را ارائه می‌کند. در تصاویر قدیمی، پنجره انتخاب Hantek6022BE و Hantek6022BL و نمای جداگانه Logic دیده می‌شود. ظاهر منوها ممکن است در نسخه‌های مختلف فرق کند؛ معیار اصلی شناسایی مدل BL، دریافت پایدار دو کانال آنالوگ و نمایش شانزده خط منطقی است.

برای راه‌اندازی hantek 6022bl ابتدا نرم‌افزار و درایور را نصب کنید، سپس دستگاه را مستقیم به یک USB پایدار متصل کنید. اگر شناسایی انجام نشد، کابل، پورت دیگر، Device Manager، مجوز اجرا و انتخاب مدل را بررسی کنید. هاب بدون تغذیه یا کابل نامناسب می‌تواند اتصال را ناپایدار کند.

🎬 ویدیوی بررسی محصول

💾 دانلود نرم‌افزار HANTEK 6022BL از عصرتولز

فایل اختصاصی مدل از مسیر دانلود نرم‌افزار HANTEK 6022BL در دسترس است. لینک آرشیوی مشترک سری نیز برای حفظ دسترسی قبلی صفحه با عنوان دانلود نرم‌افزار HANTEK 6022 نگه داشته شده است. ابتدا فایل اختصاصی BL را ترجیح دهید و مدل انتخاب‌شده داخل برنامه را کنترل کنید.

پیش از بازکردن هر آرشیو، آن را با ابزار امنیتی به‌روز بررسی کنید و از وضعیت بازیابی سیستم یا نسخه پشتیبان مطمئن باشید. فایل مشترک ممکن است برای چند مدل یا نسل قدیمی رابط تهیه شده باشد؛ وجود نام 6022 در فایل به معنی یکسان‌بودن سخت‌افزار BE و BL نیست.

تصویر آیکون آرشیو و نماهای محیط نرم‌افزار برای راهنمای بصری حفظ شده‌اند، اما نسخه فایل، پیام‌های Windows و محل منوها ممکن است با تصاویر قدیمی تفاوت داشته باشد. hantek 6022bl باید با درایور مناسب و گزینه دقیق BL راه‌اندازی شود.

🎨 مشخصات ظاهری و ابعاد واقعی بدنه

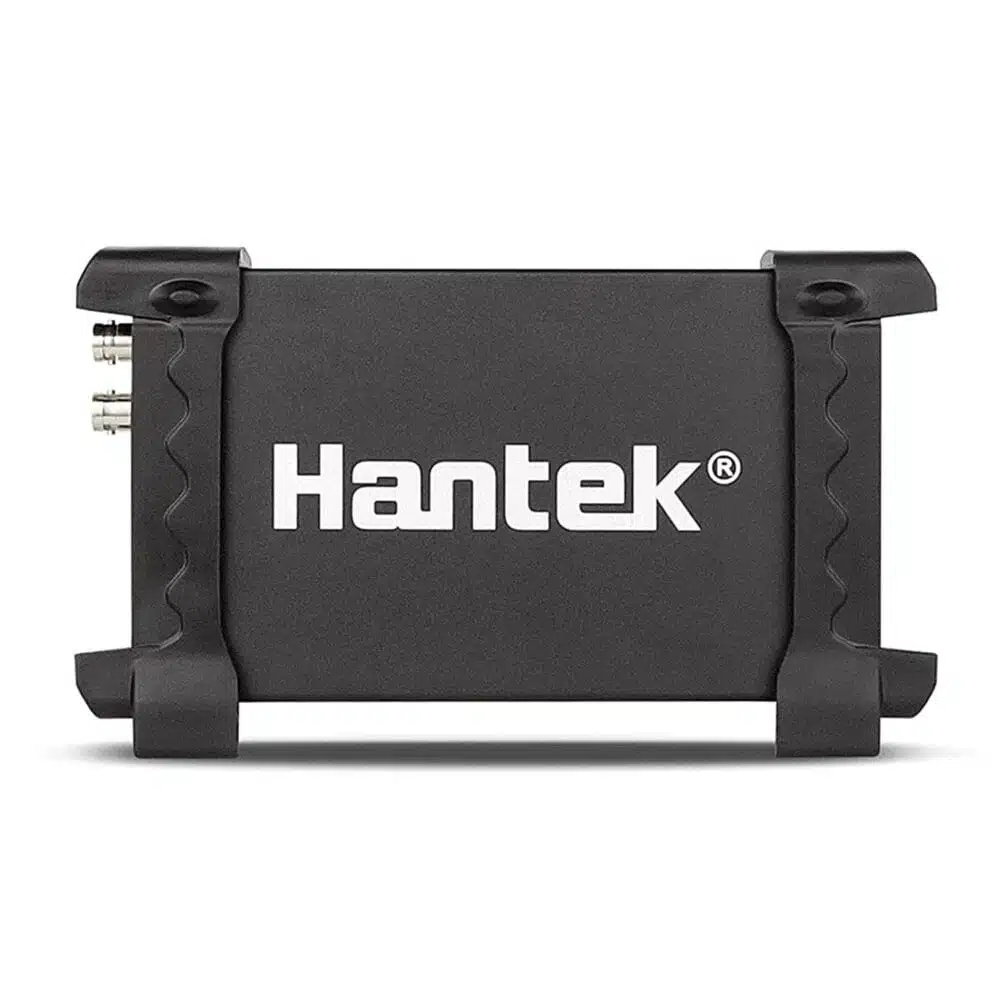

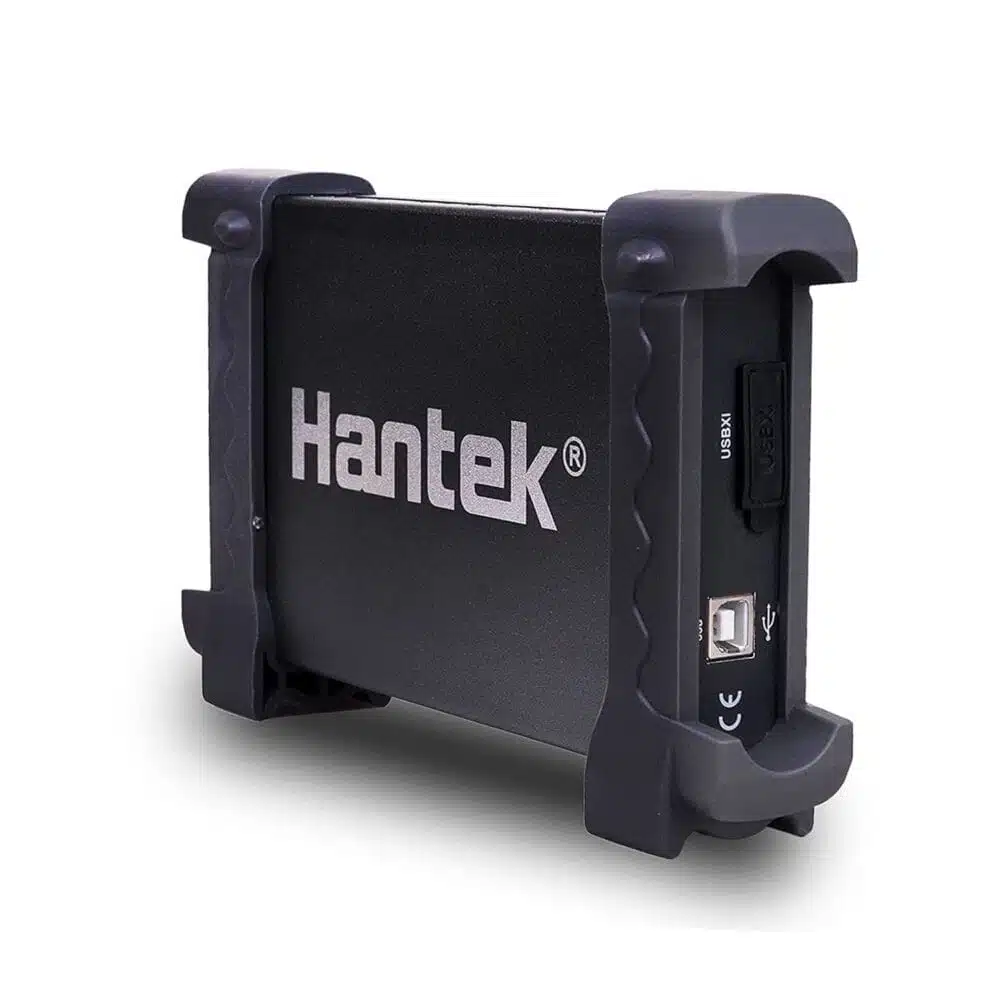

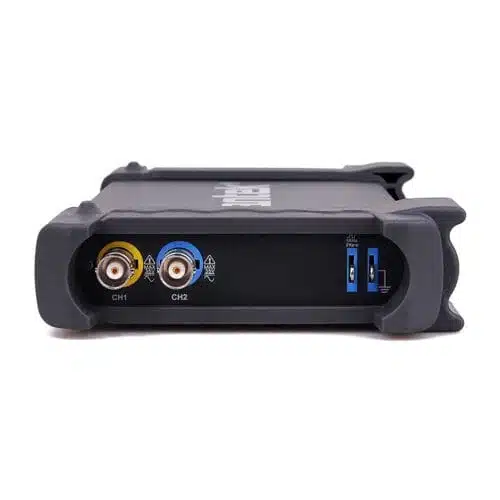

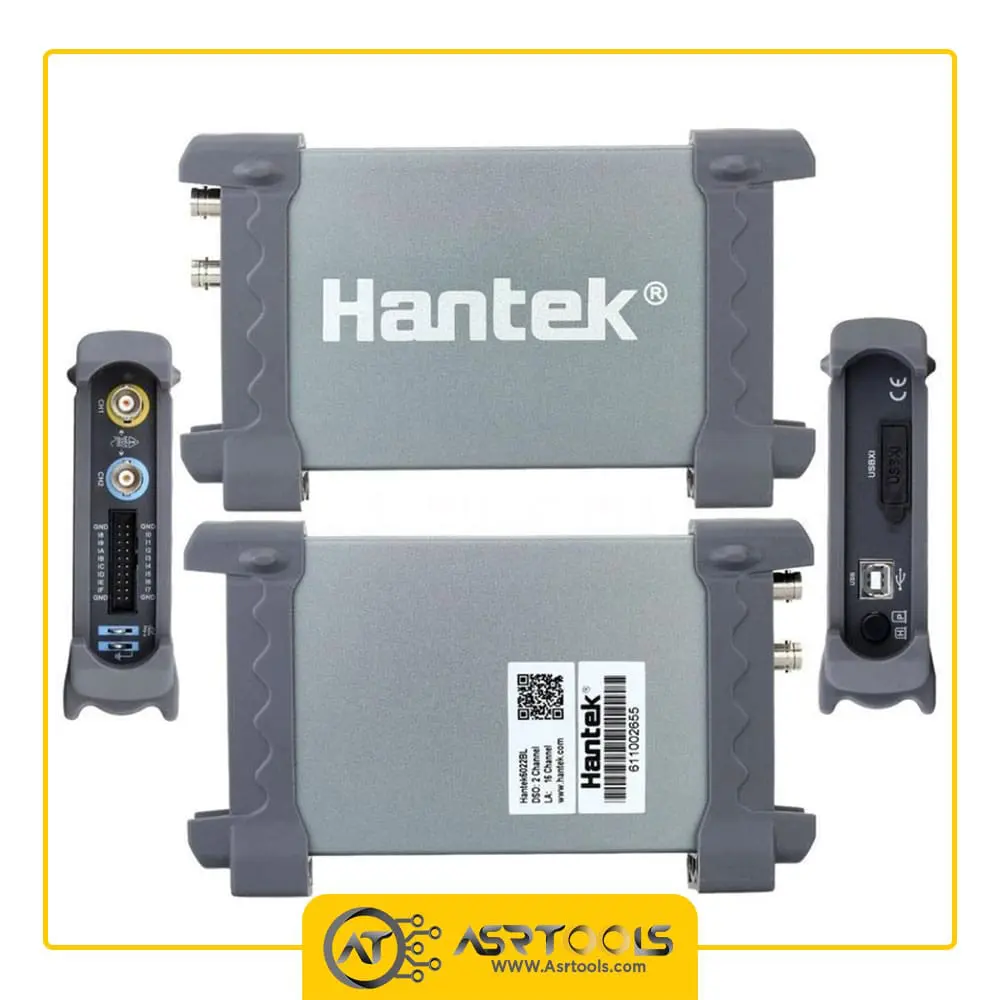

بدنه فلزی تیره با محافظ‌های لاستیکی در گوشه‌ها برای کار رومیزی و حمل بین میز تعمیر و آزمایشگاه طراحی شده است. دو BNC آنالوگ و کانکتور Logic در یک سمت قرار دارند و USB Type-B در سمت دیگر دیده می‌شود. کلیدها و خروجی کالیبراسیون روی پنل ورودی قرار گرفته‌اند؛ برچسب‌گذاری کانال‌ها پیش از اتصال باید خوانده شود.

منابع رسمی سه بیان متفاوت برای اندازه دارند: جدول عمومی 200×100×35mm، متن معرفی 205×120×35mm و تصویر فعلی محصول 207×123×37mm را نشان می‌دهد. احتمالاً تفاوت از روش اندازه‌گیری بدنه فلزی یا احتساب ضربه‌گیرهاست. وزن رسمی 0.3kg است و عدد 721g متن قدیمی فروشگاه برای خود دستگاه مبنای رسمی ندارد.

برای جانمایی دقیق، بزرگ‌ترین اندازه منتشرشده یعنی 207×123×37mm را با حاشیه کابل‌های BNC و USB در نظر بگیرید. پایه‌های لاستیکی به محافظت کمک می‌کنند، اما دستگاه ضدآب یا ابزار میدانی مقاوم در برابر ضربه شدید معرفی نشده است.

📦 اقلام همراه HANTEK 6022BL

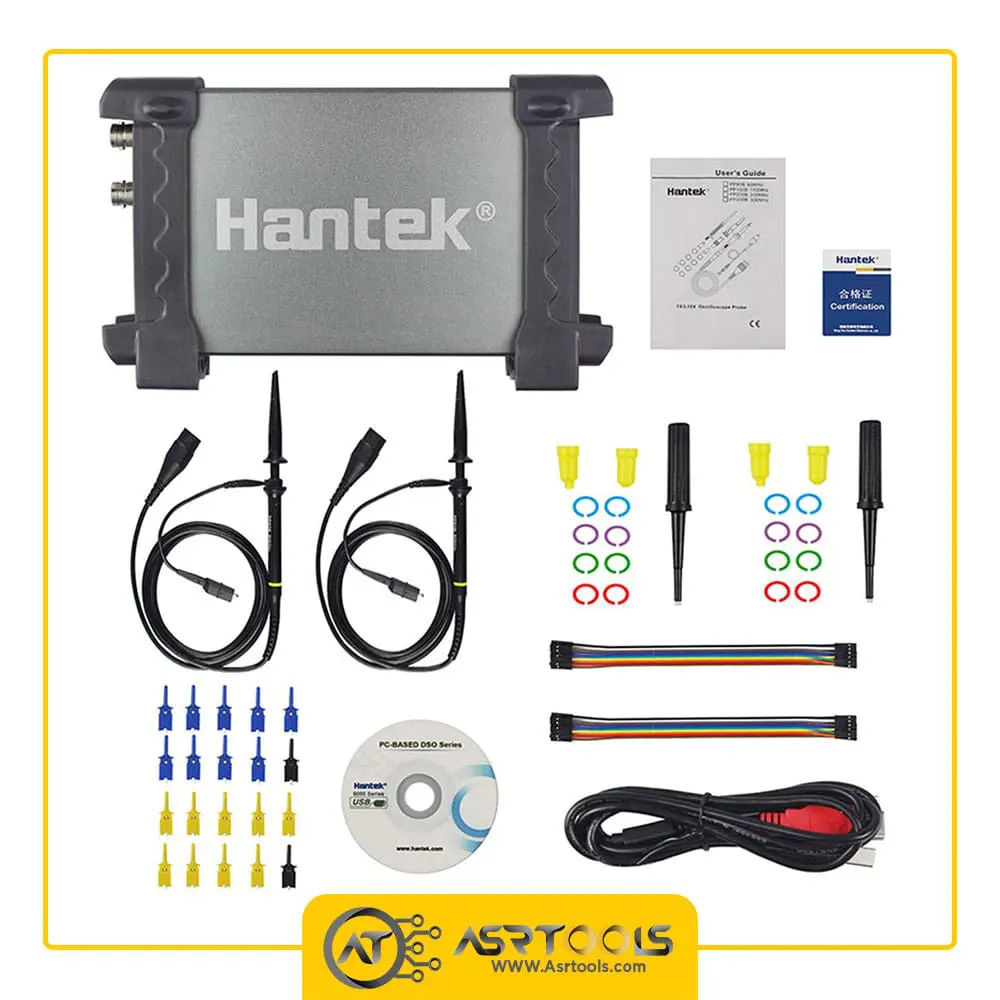

راهنمای رسمی قدیمی، دو پراب پسیو 1.5 متری با نسبت 1:1/10:1، یک کابل USB و CD نرم‌افزار را اقلام استاندارد معرفی می‌کند. جدول فعلی سازنده دو پراب PP80B را به‌صورت صریح درج کرده است. تصاویر بسته موجود در صفحه عصرتولز علاوه بر این موارد، کابل‌های رنگی و گیره‌های بخش لاجیک، برگه و متعلقات اتصال را نشان می‌دهند.

چون ترکیب بسته در سری تولید، واردات یا نسخه کیت می‌تواند عوض شود، وجود کابل 16 کانال Logic، تعداد گیره‌ها، CD فیزیکی و دفترچه باید پیش از سفارش با عکس و بسته تحویلی کنترل شود. برای استفاده کامل از لاجیک آنالایزر، کابل سازگار لازم است؛ نمایش آن در تصویر به‌تنهایی تعهد قطعی برای همه موجودی‌ها ایجاد نمی‌کند.

🧪 کاربردهای مناسب و محدودیت‌های HANTEK 6022BL

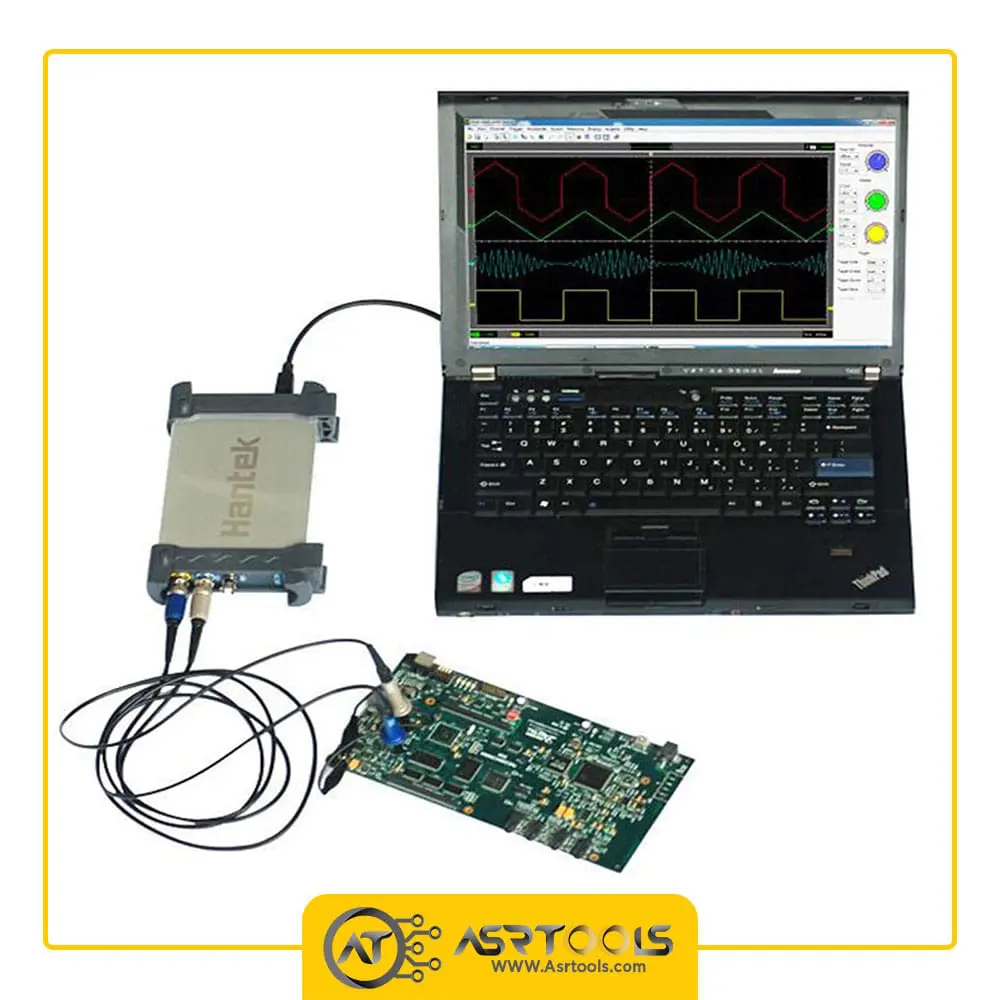

این مدل برای آموزش الکترونیک، تعمیر برد، مشاهده سیگنال‌های تغذیه کم‌ولتاژ، مقایسه ورودی و خروجی مدار، کنترل PWM و پایش هم‌زمان خطوط دیجیتال مناسب است. اتصال مستقیم به لپ‌تاپ ذخیره تصویر و داده را آسان می‌کند و فضای کمی روی میز می‌گیرد. وجود Logic مزیت اصلی آن نسبت به 6022BE است.

در مقابل، hantek 6022bl برای کار مستقل بدون رایانه، ورودی شناور، برق شهر، پالس‌های پرانرژی، اندازه‌گیری RF پهن‌باند یا ثبت دیجیتال سریع‌تر از ظرفیت 10MHz انتخاب مناسبی نیست. نبود نمایشگر و کنترل فیزیکی نیز در محیط‌های سیار محدودیت ایجاد می‌کند.

⚖️ مقایسه HANTEK 6022BL با 6022BE و اسیلوسکوپ رومیزی

اگر فقط دو سیگنال آنالوگ لازم است، 6022BE ساده‌تر است؛ اگر مشاهده 16 خط منطقی اهمیت دارد، 6022BL انتخاب مرتبط‌تر خواهد بود. اسیلوسکوپ رومیزی برای کار مستقل، کلیدهای فیزیکی و معمولاً نرخ و پهنای باند بالاتر مناسب‌تر است. مدل‌های موجود را در دسته کارت اسیلوسکوپ عصرتولز و شاخه کارت اسیلوسکوپ HANTEK مقایسه کنید.

🛒 قیمت و خرید hantek 6022bl از عصرتولز

برای خرید hantek 6022bl، قیمت روز، موجودی، گارانتی و اقلام دقیق بسته را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. ارزش خرید این مدل زمانی بیشتر است که هم دو ورودی آنالوگ 20MHz و هم 16 کانال Logic کم‌سرعت لازم باشد و رایانه Windows سازگار در دسترس باشد.

پیش از سفارش، سه مورد را قطعی کنید: سازگاری درایور با رایانه مقصد، وجود کابل و گیره‌های Logic در بسته و مناسب‌بودن حدود ورودی برای مدار. اگر نمایشگر مستقل، ورودی ایزوله یا پهنای باند بالاتر لازم است، مدل دیگری انتخاب شود.

❓ سوالات متداول درباره HANTEK 6022BL

آیا HANTEK 6022BL واقعاً 18 کانال دارد؟

این عبارت معمولاً از جمع دو ورودی آنالوگ و 16 ورودی Logic ساخته می‌شود. دو بخش مشخصات و محدودیت متفاوت دارند؛ 16 خط منطقی جای کانال آنالوگ BNC را نمی‌گیرند.

تفاوت 6022BL و 6022BE چیست؟

هردو دو کانال آنالوگ 20MHz و 48MSa/s دارند، اما 6022BL یک لاجیک آنالایزر 16 کانال 10MHz اضافه می‌کند. فایل، مدل انتخابی نرم‌افزار و کابل Logic آن‌ها یکسان فرض نشوند.

چرا تعداد اندازه‌گیری‌ها در بعضی صفحه‌ها 23 است؟

معرفی سال 2014 عدد 23 را نوشته بود، ولی صفحه و راهنمای فعلی 20 تابع را فهرست می‌کنند. متن قبلی فروشگاه عدد 19 داشت که پشتیبانی رسمی ندارد؛ این صفحه 20 را مبنای فعلی قرار داده است.

آیا hantek 6022bl به Windows 11 متصل می‌شود؟

صفحه فعلی فقط Windows 7، 8 و 10 را نام می‌برد، هرچند درایور با تاریخ 2025 دارد. سازگاری کامل Windows 11 باید روی نسخه و معماری رایانه مقصد آزمایش یا پیش از خرید تأیید شود.

آیا ورودی‌ها ایزوله هستند؟

خیر؛ زمین کانال‌ها و USB مشترک است. دستگاه برای اتصال مستقیم به نقاط شناور یا برق شهر طراحی نشده و حدود ±5V مستقیم و حفاظت 35Vpk باید رعایت شوند.

ابعاد صحیح کدام است؟

جدول رسمی 200×100×35mm، متن معرفی 205×120×35mm و تصویر محصول 207×123×37mm را نشان می‌دهد. برای فضای نصب، بزرگ‌ترین اندازه همراه با فضای کابل در نظر گرفته شود.

در جمع‌بندی، hantek 6022bl یک کارت اسیلوسکوپ USB دوکاناله 20MHz با 48MSa/s، حافظه 1M و لاجیک آنالایزر 16 کانال 10MHz است. دقت در تفاوت BL با BE، زمین مشترک USB، محدوده 0 تا 5.5V ورودی Logic و سازگاری نرم‌افزار، شرط استفاده درست و خرید آگاهانه این مدل است.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK 6022BL
• نوع: کارت اسیلوسکوپ USB همراه لاجیک آنالایزر
• کانال آنالوگ: 2 کانال با پهنای باند 20MHz
• نمونه‌برداری: 48MSa/s Real-Time
• وضوح و حافظه: 8bit و حداکثر 1M نمونه
• لاجیک: 16 کانال، پهنای باند 10MHz و حافظه 1M/CH
• سطح Logic: 0V تا 5.5V؛ TTL، LVTTL و CMOS
• حساسیت 1×: 20mV/div تا 5V/div
• حفاظت آنالوگ: 35Vpk طبق شرایط راهنما
• تحلیل: 20 اندازه‌گیری فعلی، Pass/Fail، X-Y و FFT
• رابط و تغذیه: USB 2.0، بدون آداپتور خارجی
• ابعاد رسمی: 200×100×35mm؛ بیان‌های دیگر با احتساب بدنه تا 207×123×37mm
• وزن: 0.3kg
• اقلام رسمی راهنما: دو پراب، کابل USB و CD نرم‌افزار؛ کابل Logic بسته تحویلی کنترل شود
