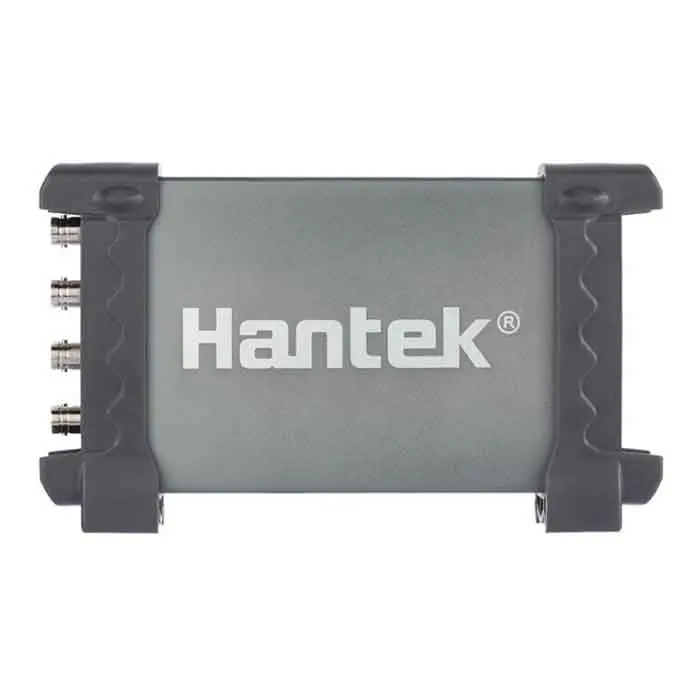

کارت اسیلوسکوپ هانتک مدل HANTEK 6204BD یک کارت اسیلوسکوپ USB چهارکاناله با پهنای باند 200MHz، نرخ نمونه‌برداری حداکثر 1GSa/s در حالت تک‌کانال، حافظه تا 64K و ژنراتور Function/Arbitrary تک‌کاناله تا 25MHz است. hantek 6204bd نمایشگر مستقل ندارد و کنترل، مشاهده، تحلیل و ذخیره شکل موج آن از طریق نرم‌افزار رایانه انجام می‌شود.

🔎 معرفی hantek 6204bd

نام انگلیسی کامل: HANTEK 6204BD Four-Channel 200MHz PC USB Digital Storage Oscilloscope with up to 1GSa/s Real-Time Sampling, 64K Maximum Record Depth and One-Channel 25MHz Function/Arbitrary Waveform Generator.

چهار ورودی مستقل CH1 تا CH4 برای مقایسه چند نقطه از مدار، بررسی هم‌زمان ورودی و خروجی، سیگنال‌های کنترلی یا فازهای مختلف مناسب‌اند. خروجی GEN OUT نیز اجازه می‌دهد یک موج آزمایشی تولید و پاسخ مدار با همان مجموعه دیده شود. این ترکیب برای میز تعمیر، آموزش و توسعه جمع‌وجور است، اما دستگاه برای کار به رایانه و اتصال USB پایدار نیاز دارد.

کد BD مهم است. اعضای خانواده 6004BD همگی چهار کانال و ژنراتور دارند، ولی پهنای باندشان متفاوت است: 6074BD برابر 70MHz، مدل 6104BD برابر 100MHz، مدل 6204BD برابر 200MHz و مدل 6254BD برابر 250MHz است. عبارت عمومی 250MHz در معرفی سری، مشخصه hantek 6204bd نیست.

⚙️ جدول مشخصات فنی HANTEK 6204BD

برچسب پشت دستگاه موجود در تصاویر، مدل Hantek6204BD، پهنای باند 200MHz و Sample Rate برابر 1GSa/s را نشان می‌دهد. عدد 1GSa/s سقف معماری است، نه نرخ هم‌زمان هر چهار کانال. برای تحلیل درست باید نرخ نمایش‌داده‌شده داخل نرم‌افزار در پیکربندی واقعی کانال‌ها خوانده شود.

📈 تقسیم نرخ نمونه‌برداری بین چهار کانال

کاتالوگ رسمی 2023 نحوه تقسیم را روشن می‌کند: hantek 6204bd با یک کانال فعال تا 1GSa/s، با دو کانال تا 500MSa/s و با سه یا چهار کانال تا 250MSa/s نمونه‌برداری می‌کند. بنابراین عبارت قدیمی «1GSa/s روی چهار کانال» گمراه‌کننده است. نرخ مؤثر هر وضعیت باید در نرم‌افزار و با تعداد کانال‌های روشن کنترل شود.

برای یک موج سینوسی 200MHz، نرخ 1GSa/s در حالت تک‌کانال حداکثر پنج نمونه در هر دوره ایجاد می‌کند؛ هنگام روشن‌بودن چهار کانال این نسبت کمتر می‌شود. موج مربعی 200MHz علاوه بر فرکانس پایه، هارمونیک‌های بالاتر و لبه تند دارد و توسط پهنای باند 200MHz کاملاً بازسازی نمی‌شود. این مدل برای مشاهده و عیب‌یابی سیگنال‌های در محدوده خود مناسب است، نه مترولوژی RF.

زمان خیز دقیق در جدول فعلی برای هر مدل درج نشده، اما رابطه پهنای باند نشان می‌دهد لبه‌های بسیار سریع محدود خواهند شد. تفسیر شکل موج باید همراه با کیفیت پراب، جبران‌سازی، اتصال زمین کوتاه و بار خازنی ورودی انجام شود.

🧠 حافظه 64K چگونه بین کانال‌ها تقسیم می‌شود؟

صفحه محصول و کاتالوگ مقدار 64K را به‌صورت خلاصه می‌نویسند. راهنمای رسمی جزئیات بیشتری دارد: 64K در حالت تک‌کانال، 32K با دو کانال و 16K هنگام استفاده از چهار کانال. این اعداد طول رکورد مؤثر را نشان می‌دهند و نباید 64K را برای هر چهار کانال به‌صورت هم‌زمان تضمین کرد.

طول رکورد بیشتر اجازه می‌دهد بازه زمانی طولانی‌تری با جزئیات ذخیره و پس از توقف زوم شود. با کاهش حافظه و نرخ نمونه، احتمال از دست‌رفتن رخداد کوتاه بیشتر می‌شود؛ پس در hantek 6204bd باید تعداد کانال‌های فعال، زمان‌پایه و تریگر با هدف آزمون هماهنگ شوند.

🔌 ورودی، حساسیت و محدوده حفاظتی

چهار ورودی 1MΩ با ظرفیت حدود 25pF و کوپلینگ AC/DC/GND دارند. صفحه فعلی حساسیت 2mV/div تا 10V/div را اعلام می‌کند، اما جدول «Voltage Range» در راهنمای قدیمی از 10mV/div برای پروب 1× شروع می‌شود. این تعارض احتمالاً به نسخه نرم‌افزار یا دامنه انتخابی مربوط است؛ مقدار فعلی 2mV/div مبناست و پایین‌ترین رنج دستگاه تحویلی باید در برنامه بررسی شود.

با پروب 10×، نرم‌افزار بازه نمایشی 20mV/div تا 100V/div را درج می‌کند. تغییر نسبت در منو فقط مقیاس نمایش را اصلاح می‌کند؛ پراب واقعی باید روی همان نسبت باشد و پهنای باند و رده ولتاژ کافی داشته باشد. در حالت 1×، بسیاری از پراب‌ها پهنای باند بسیار کمتری دارند و برای استفاده کامل از 200MHz مناسب نیستند.

راهنما حفاظت بیشینه ورودی را 400V برای DC به‌علاوه قله AC می‌نویسد، اما این عدد رده اندازه‌گیری کامل برای هر شرایطی نیست. زمین چهار کانال از طریق USB با رایانه مشترک است و ورودی‌ها ایزوله یا شناور نیستند. اتصال نادرست گیره زمین به نقطه دارای پتانسیل می‌تواند اتصال کوتاه و خطر ایجاد کند؛ عدد 400V مجوز اتصال مستقیم hantek 6204bd به برق شهر نیست.

🌊 ژنراتور Function/Arbitrary داخلی 25MHz

پسوند BD نشان‌دهنده وجود ژنراتور است. این بخش یک کانال خروجی دارد، فرکانس آن از DC تا 25MHz اعلام شده، موتور DDS تا 200MSa/s، وضوح عمودی 12bit و عمق موج 2KSa دارد. امپدانس خروجی 50Ω، جریان بیشینه 50mA و پایداری فرکانس کمتر از 30ppm درج شده است.

موج‌های آماده شامل Sine، Square، Ramp، Trapezia، Gauss، Exponent، White Noise و حالت‌های AM/FM هستند و موج Arbitrary نیز با نرم‌افزار قابل ویرایش است. خروجی از BNC با عنوان GEN OUT گرفته می‌شود و کابل BNC-to-BNC برای تزریق موج به مدار یا ورودی اسیلوسکوپ به کار می‌رود.

درباره دامنه خروجی، منابع رسمی تعارض دارند: صفحه محصول و راهنما عبارت ±3.5V Max را می‌نویسند، در حالی که کاتالوگ 2023 بازه 0 تا 3.5Vpp را درج کرده است. این دو بیان معادل نیستند؛ بنابراین دامنه قابل اتکا باید با بار 50Ω یا High-Z و نسخه نرم‌افزار روی دستگاه تحویلی hantek 6204bd اندازه‌گیری شود.

🎯 تریگر، اندازه‌گیری و تحلیل نرم‌افزاری

تریگرهای Edge، Pulse، Video و Alternative از CH1 تا CH4 برای پایدارکردن موج‌های تکرارشونده، پالس‌ها و سیگنال ویدئویی به کار می‌روند. حالت‌های Auto، Normal و Single در رابط کاربری برای یافتن اولیه موج، مشاهده رخداد تکراری و ثبت تک‌رویداد کاربرد دارند. حالت X-Y از CH1 برای محور X و CH2 برای محور Y استفاده می‌کند.

تعداد اندازه‌گیری‌ها در اسناد رسمی یکدست نیست. راهنما «20 اندازه‌گیری خودکار» می‌گوید، عدد 19 در فهرست پارامتر صفحه فعلی دیده می‌شود، متن بازاریابی همان صفحه «بیش از 20» می‌نویسد و کاتالوگ 2023 با جداکردن Duty و Pulse مثبت/منفی 20 مورد را فهرست می‌کند. ادعای 25 اندازه‌گیری متن قبلی عصرتولز تأیید رسمی نمی‌شود و از محتوای اصلاح‌شده حذف شده است.

پارامترهای اصلی شامل Vpp، Vmax، Vmin، دامنه، میانگین، RMS، فرکانس، پریود، زمان خیز و افت، پهنای پالس و Duty Cycle هستند. FFT با پنجره‌های Rectangular، Hanning، Hamming و Blackman برای بررسی طیفی مقدماتی در دسترس است. دقت نتیجه به نرخ مؤثر، طول رکورد، مقیاس عمودی، نویز و تنظیم تریگر وابسته است.

💻 نرم‌افزار، USB و راه‌اندازی

صفحه فعلی Windows 7، Windows 8 و Windows 10 را نام می‌برد و برای خانواده 6000B درایور تازه‌تری نیز منتشر شده است. سازگاری کامل با هر ویرایش Windows 11 یا معماری خاص باید پیش از خرید آزمایش یا تأیید شود. وجود فایل جدید به‌تنهایی تضمین نصب بدون تنظیم امنیتی یا امضای درایور نیست.

داده شکل موج می‌تواند به قالب‌های تصویری یا جدول مانند BMP، JPG و Excel منتقل شود. کتابخانه DLL و نمونه‌های توسعه LabVIEW، VB و VC نیز در صفحه رسمی ذکر شده‌اند. این قابلیت‌ها برای اتوماسیون مفیدند، اما نسخه SDK و سازگاری آن با محیط توسعه مقصد باید جداگانه بررسی شود.

راهنما منبع توان را Dual Port USB معرفی می‌کند و تصویر بسته یک کابل Y با دو شاخه USB-A نشان می‌دهد. یکی از شاخه‌ها ارتباط و شاخه دیگر توان کمکی را تأمین می‌کند؛ پس جمله قدیمی «تنها یک کابل یا یک پورت همیشه کافی است» دقیق نیست. پورت رایانه باید توان مناسب 5VDC/1A را فراهم کند و اتصال ناپایدار می‌تواند روی ثبت داده اثر بگذارد.

🎬 ویدیوی بررسی محصول

🎨 ظاهر، درگاه‌ها و اختلاف ابعاد

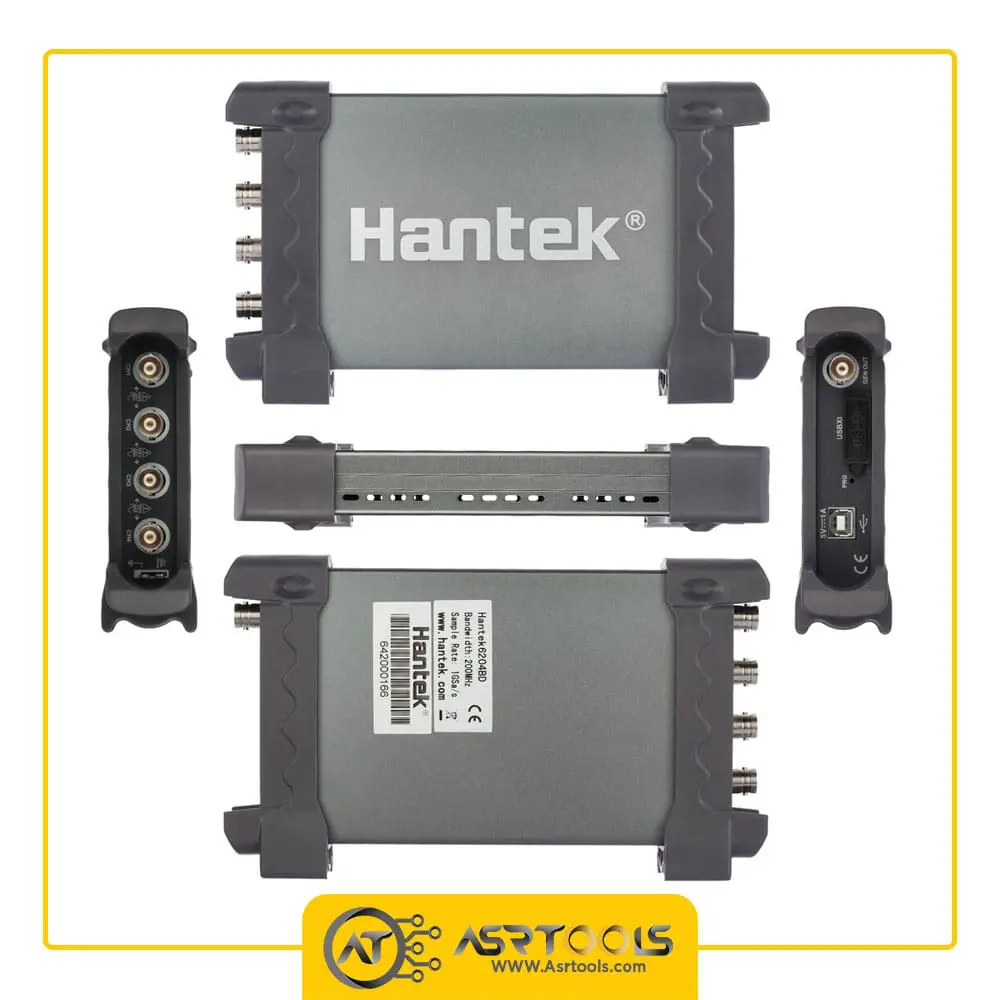

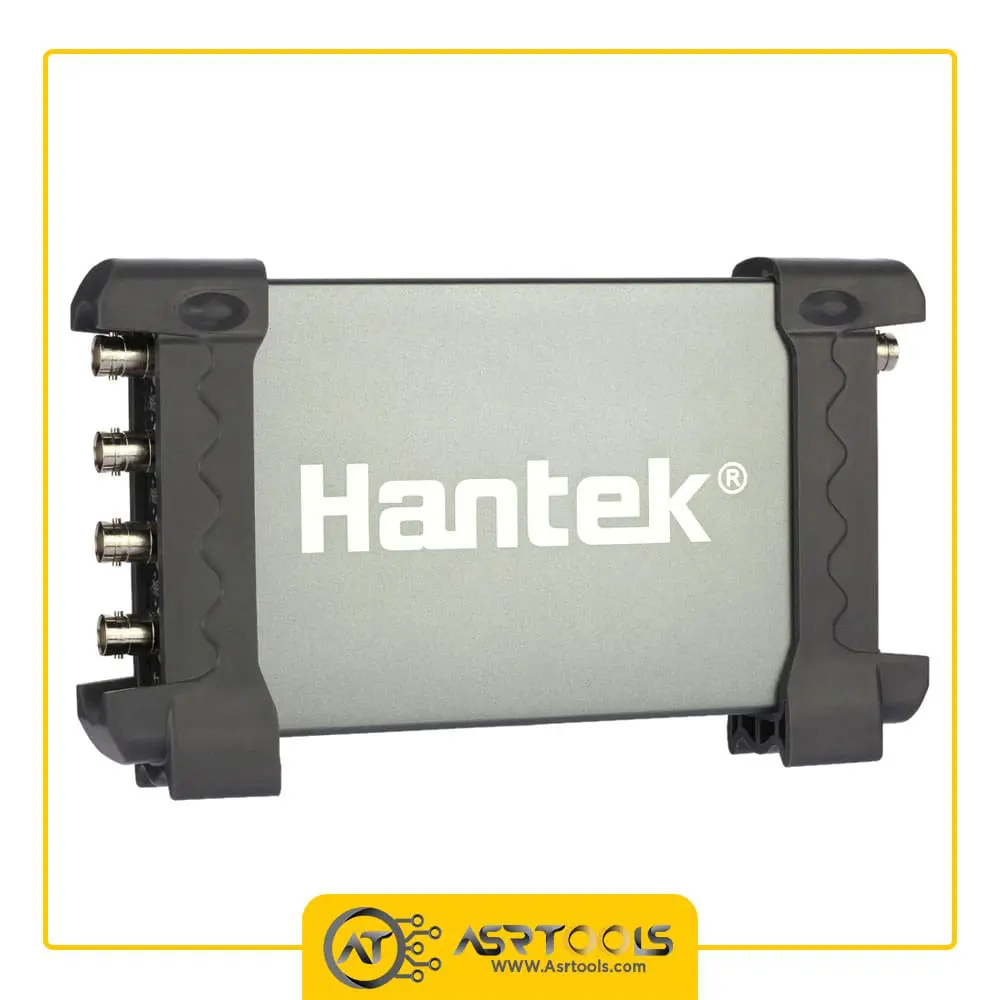

بدنه آلومینیومی آنودایز با ضربه‌گیرهای لاستیکی گوشه‌ای، چهار BNC کانال در یک سمت و USB Type-B، GEN OUT و USBXI در سمت دیگر دارد. ساختار تخت و دریچه‌های بالایی برای استفاده رومیزی مناسب است. نمایشگر، باتری و کلیدهای فیزیکی کامل اسیلوسکوپ رومیزی روی بدنه وجود ندارند.

ابعاد و وزن رسمی بین اسناد هماهنگ نیستند: صفحه محصول و کاتالوگ 175×105×25mm را می‌نویسند، اما راهنمای سری 175×105×30mm را ثبت کرده است. وزن‌ها نیز به‌ترتیب 0.9kg در صفحه محصول، 1kg در راهنما و 450g در کاتالوگ 2023 هستند. این اختلاف می‌تواند از نسخه بدنه یا وزن خالص در برابر بسته ناشی باشد، ولی منبع رسمی توضیح قطعی نداده است.

برای جانمایی hantek 6204bd بهتر است ضخامت 30mm را همراه با فضای کابل‌های BNC و USB مبنا بگیرید و وزن موجودی تحویلی را پیش از کاربرد سیار تأیید کنید. تصاویر صفحه مدل دقیق 6204BD و چهار ورودی را نشان می‌دهند و برای شناخت چیدمان از اعداد متناقض وزن قابل اتکاترند.

📦 اقلام همراه HANTEK 6204BD

راهنمای رسمی خانواده BD دو پراب پسیو 1.5 متری با کلید 1×/10×، کابل USB، Quick Guide، CD نصب نرم‌افزار و یک کابل BNC-to-BNC را فهرست می‌کند. صفحه محصول فعلی نیز دو پراب، دو کابل گیره‌دار و یک کابل BNC-to-BNC را می‌نویسد. بنابراین ادعای چهار پراب در متن قبلی درست نیست.

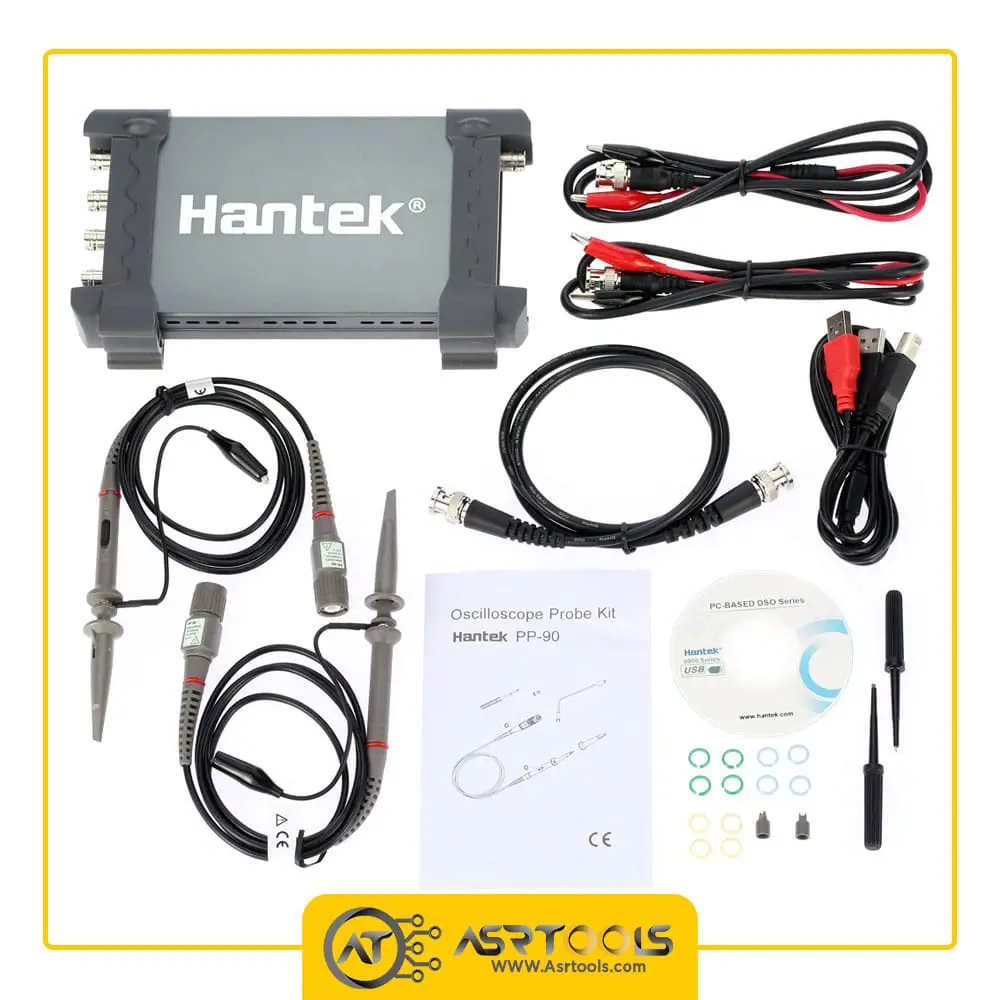

عکس بسته موجود در عصرتولز همین چیدمان را نشان می‌دهد: دو پراب، دو کابل گیره سوسماری، کابل BNC-BNC، کابل USB دو سر، CD، برگه راهنما و متعلقات رنگی پراب. با این حال بسته‌بندی می‌تواند بین سری واردات تغییر کند؛ وجود CD فیزیکی، تعداد گیره‌ها و نوع کابل پیش از سفارش با موجودی واقعی کنترل شود.

🛠️ راه‌اندازی و جبران پراب در hantek 6204bd

برای نخستین راه‌اندازی hantek 6204bd، نرم‌افزار و درایور را پیش از اتصال دستگاه نصب کنید. سپس کابل USB دو سر را به پورت‌های پایدار رایانه وصل کرده و منتظر شناسایی سخت‌افزار بمانید. اگر برنامه دستگاه را پیدا نکرد، کابل، پورت دیگر، وضعیت درایور در Device Manager و مجوز اجرای نرم‌افزار بررسی شود. استفاده از هاب کم‌توان می‌تواند باعث قطع ارتباط یا خطای ثبت شود.

پیش از اندازه‌گیری دقیق، هر پراب روی نسبت 10× قرار گیرد و نسبت متناظر در نرم‌افزار hantek 6204bd نیز 10× انتخاب شود. نوک پراب به خروجی کالیبراسیون و گیره زمین به مرجع همان خروجی وصل می‌شود. با مشاهده موج مربعی، خازن جبران پراب به‌آرامی تنظیم می‌شود تا لبه‌ها نه گرد و کم‌جبران و نه برجسته و بیش‌جبران باشند. این کار برای هر پراب و کانال جداگانه انجام شود.

پس از روشن‌شدن hantek 6204bd حدود بیست دقیقه برای پایداری حرارتی صبر کنید و سپس Self Calibration را با ورودی‌های جداشده اجرا کنید. راهنما کالیبراسیون مجدد را پس از تغییر محسوس دمای محیط توصیه می‌کند. کابل یا پراب متصل هنگام کالیبراسیون می‌تواند مسیر داخلی را تحت بار قرار دهد و نتیجه را خراب کند.

برای شروع اندازه‌گیری، فقط یک کانال فعال و Autoset استفاده شود تا دامنه و فرکانس تقریبی پیدا شوند. سپس V/div، زمان‌پایه، سطح تریگر و کوپلینگ دستی تنظیم شوند. بعد از پایدارشدن موج اول، کانال‌های دیگر یکی‌یکی روشن شوند؛ به این ترتیب افت نرخ نمونه‌برداری hantek 6204bd از 1GSa/s به 500MSa/s یا 250MSa/s قابل مشاهده و کنترل خواهد بود.

🧭 انتخاب تنظیمات چهارکاناله بدون از دست‌دادن جزئیات

اگر هدف ثبت یک گذرای سریع است، بهتر است تعداد کانال‌های فعال hantek 6204bd به موارد ضروری محدود و رکورد کوتاه‌تر با نرخ بالاتر انتخاب شود. برای مقایسه چهار سیگنال کندتر، فعال‌کردن همه کانال‌ها و نرخ 250MSa/s منطقی است. بازکردن چهار کانال بدون نیاز، نرخ و حافظه مؤثر را کم می‌کند و فقط صفحه را شلوغ‌تر می‌سازد.

در اندازه‌گیری PWM یا منبع سوئیچینگ، یک کانال می‌تواند ورودی، کانال دوم خروجی، کانال سوم فرمان و کانال چهارم بازخورد را ببیند. زمین همه پراب‌ها مشترک است؛ بنابراین فقط به نقاطی وصل شوند که مرجع الکتریکی یکسان و ایمن دارند. hantek 6204bd برای اتصال هم‌زمان به نقاطی با زمین‌های متفاوت یا پل قدرت شناور مناسب نیست.

برای FFT، موج باید بدون کلیپ بخش مناسبی از ارتفاع صفحه را پر کند، چندین دوره پایدار در رکورد وجود داشته باشد و پنجره مناسب انتخاب شود. افزایش طول ثبت hantek 6204bd تفکیک فرکانسی را بهتر می‌کند، اما ممکن است نرخ نمونه مؤثر را کاهش دهد. دامنه پیک طیف نیز جای اندازه‌گیری کالیبره‌شده توان RF را نمی‌گیرد.

در آزمون پاسخ فرکانسی مقدماتی، خروجی GEN OUT با کابل BNC-BNC و در صورت نیاز تضعیف مناسب به ورودی مدار داده می‌شود و خروجی مدار با یک کانال دیگر دیده می‌شود. دامنه ژنراتور باید زیر حد ورودی مدار تنظیم شود. به علت تعارض رسمی دامنه خروجی، مقدار واقعی hantek 6204bd ابتدا بدون بار و سپس با بار هدف اندازه‌گیری شود.

🧪 کاربردهای مناسب و محدودیت‌ها

hantek 6204bd برای بررسی هم‌زمان چند سیگنال روی برد، منابع تغذیه سوئیچینگ کم‌ولتاژ، سنسورها، PWM، آموزش چهارکاناله و آزمون پاسخ مدار به موج تولیدی مناسب است. ذخیره مستقیم داده روی رایانه و ژنراتور داخلی فضای میز را کم می‌کند.

محدودیت‌های اصلی شامل وابستگی به رایانه، زمین مشترک USB، کاهش نرخ و حافظه با افزایش کانال فعال، عمق موج 2K ژنراتور و نبود نمایشگر مستقل است. برای برق شهر، اندازه‌گیری شناور، RF دقیق یا ثبت عمیق طولانی، باید ابزار تخصصی‌تر و ایزوله متناسب انتخاب شود.

⚖️ مقایسه HANTEK 6204BD با دیگر مدل‌های 6004BD

6204BD گزینه 200MHz خانواده است: نسبت به 6104BD حاشیه پهنای باند بیشتری دارد و از 6254BD با پهنای باند 250MHz پایین‌تر قرار می‌گیرد. اگر سیگنال هدف و لبه‌های آن در محدوده 100MHz جا می‌گیرند، 6104BD اقتصادی‌تر است؛ برای حاشیه بیشتر نزدیک 200MHz باید 6254BD بررسی شود. محصولات را در دسته کارت اسیلوسکوپ عصرتولز و شاخه کارت اسیلوسکوپ HANTEK مقایسه کنید.

🛒 قیمت و خرید hantek 6204bd از عصرتولز

برای خرید hantek 6204bd، قیمت روز، موجودی، گارانتی و اقلام دقیق بسته را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. این مدل برای کاربری ارزشمند است که واقعاً چهار کانال، پهنای باند 200MHz و ژنراتور 25MHz را در قالب USB می‌خواهد.

پیش از سفارش، سازگاری درایور، تعداد پراب‌ها، کابل USB دو سر و نوع بار ژنراتور را کنترل کنید. اگر نمایشگر مستقل یا ورودی ایزوله لازم است، صرف چهارکاناله‌بودن این مدل پاسخ نیاز را تضمین نمی‌کند.

❓ سوالات متداول درباره HANTEK 6204BD

آیا نرخ 1GSa/s روی هر چهار کانال هم‌زمان است؟

خیر. کاتالوگ رسمی 1GSa/s برای تک‌کانال، 500MSa/s برای دو کانال و 250MSa/s برای استفاده سه یا چهار کاناله را اعلام می‌کند.

حافظه 64K برای چهار کانال حفظ می‌شود؟

راهنما 64K تک‌کانال، 32K دوکانال و 16K چهارکانال را می‌نویسد. مقدار 64K سقف است و برای چهار کانال هم‌زمان تضمین نمی‌شود.

آیا hantek 6204bd چهار پراب دارد؟

خیر؛ راهنما، صفحه رسمی و عکس بسته دو پراب را نشان می‌دهند. دو کابل گیره‌دار و یک کابل BNC-BNC نیز در بسته تصویری دیده می‌شوند؛ موجودی تحویلی کنترل شود.

ژنراتور چه مشخصاتی دارد؟

یک خروجی DC تا 25MHz با DDS تا 200MSa/s، وضوح 12bit، عمق 2KSa و امپدانس 50Ω دارد. دامنه در منابع رسمی به دو شکل ناسازگار نوشته شده و باید روی بار واقعی تأیید شود.

آیا ورودی‌ها شناور هستند؟

خیر؛ زمین کانال‌ها از طریق USB به رایانه مشترک است. حفاظت 400V ذکرشده مجوز اتصال مستقیم به برق شهر یا نقطه شناور نیست.

چند اندازه‌گیری خودکار دارد؟

مبنای راهنما و کاتالوگ 20 مورد است؛ فهرست فعلی 19 عنوان و متن بازاریابی «بیش از 20» می‌نویسد. عدد 25 متن قدیمی فروشگاه تأیید رسمی ندارد.

در جمع‌بندی، hantek 6204bd یک کارت اسیلوسکوپ USB چهارکاناله 200MHz با نرخ سقف 1GSa/s، حافظه سقف 64K و ژنراتور تک‌کاناله 25MHz است. شناخت تقسیم منابع بین کانال‌ها، زمین مشترک USB، اقلام واقعی دوپرابه و تعارض دامنه ژنراتور، خرید و استفاده دقیق‌تری ایجاد می‌کند.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK 6204BD
• نوع: کارت اسیلوسکوپ USB چهارکاناله با ژنراتور
• پهنای باند: 200MHz
• نمونه‌برداری: 1GSa/s تک‌کانال؛ 500MSa/s دوکانال؛ 250MSa/s چهارکانال
• حافظه: 64K تک‌کانال؛ 32K دوکانال؛ 16K چهارکانال
• وضوح و حساسیت: 8bit؛ 2mV/div تا 10V/div در صفحه فعلی
• ورودی: 1MΩ، حدود 25pF و AC/DC/GND
• زمان‌پایه: 2ns/div تا 1000s/div؛ دقت ±50ppm
• ژنراتور: 1 کانال تا 25MHz، 12bit، 2KSa و 50Ω
• تحلیل: 20 اندازه‌گیری مبنا، FFT، X-Y و Pass/Fail
• رابط و تغذیه: USB 2.0 و 5VDC/1A
• ابعاد رسمی متعارض: 175×105×25mm یا 175×105×30mm
• اقلام رسمی: دو پراب، دو کابل گیره‌دار، USB، BNC-BNC، راهنما و نرم‌افزار؛ بسته تحویلی کنترل شود
