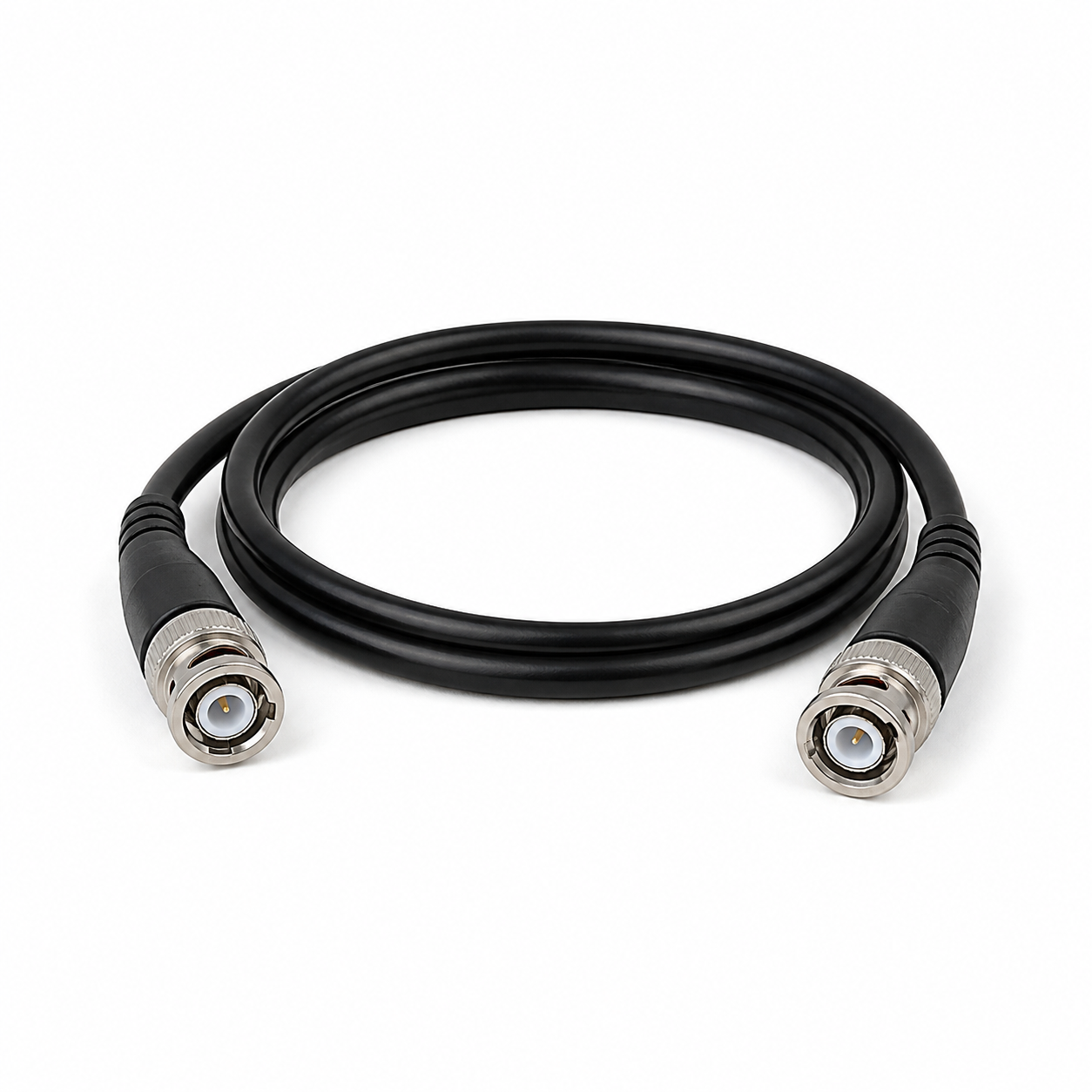

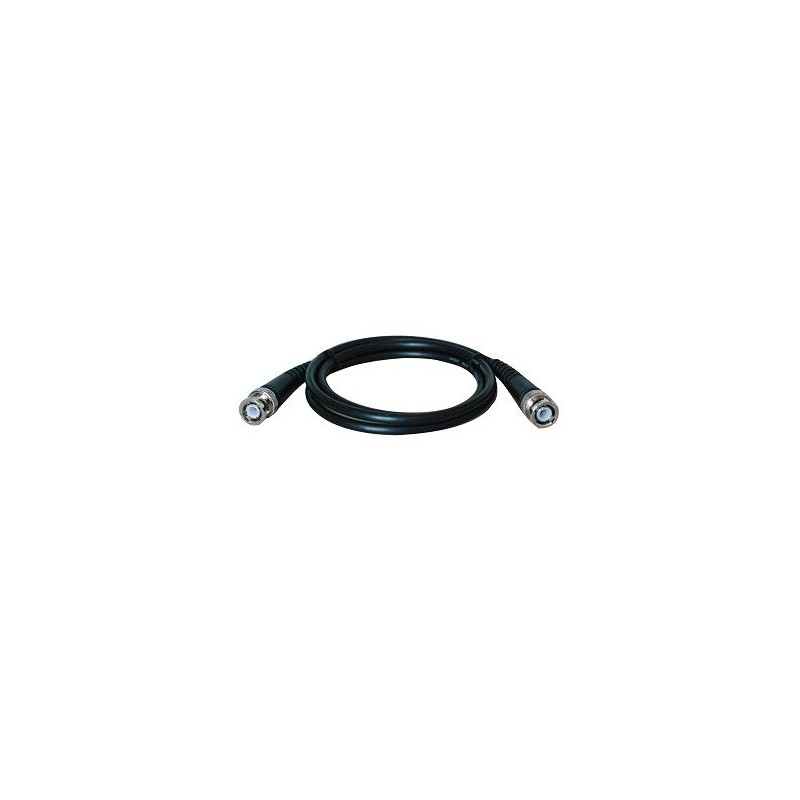

کابل رابط BNC به BNC هانتک مدل HANTEK HT322 طول 1 متر.

🔎 معرفی و هویت دقیق محصول

این کابل یک رابط کواکسیال آماده برای اتصال مستقیم دو درگاه BNC است و در آزمایشگاه الکترونیک، میز تعمیر، خط کنترل کیفیت و محیط آموزشی کاربرد دارد. وجود کانکتور BNC نری در هر دو انتها باعث می‌شود اتصال به اسیلوسکوپ، فانکشن ژنراتور، سیگنال ژنراتور و دیگر تجهیزات دارای ورودی یا خروجی BNC سریع و بدون نیاز به تبدیل اضافی انجام شود. طول یک‌متری آن نیز برای بیشتر چیدمان‌های رومیزی، فاصله‌ای کاربردی و قابل مدیریت فراهم می‌کند.

⚙️ طراحی و مشخصات کاربردی

ساختار کواکسیال برای انتقال سیگنال طراحی شده است؛ یعنی هادی مرکزی، عایق و شیلد پیرامونی در کنار هم مسیر مشخص‌تری برای سیگنال ایجاد می‌کنند. امپدانس نامی ۵۰ اهم این مدل با بسیاری از تجهیزات اندازه‌گیری و تولید سیگنال آزمایشگاهی هماهنگ است. در کاربردهای فرکانس بالا، هماهنگی امپدانس اهمیت زیادی دارد، زیرا انتخاب کابل نامناسب می‌تواند بازتاب، افت یا تغییر شکل موج ایجاد کند. HT322 برای محدوده DC تا ۱ گیگاهرتز معرفی شده و باید در همین چارچوب به‌کار رود.

کانکتورهای BNC از مکانیزم قفل‌شونده بایونتی استفاده می‌کنند. برای اتصال، شیار کانکتور را با زائده سوکت هماهنگ کنید، کانکتور را به‌آرامی فشار دهید و حلقه بیرونی را بچرخانید تا در جای خود قفل شود. هنگام جدا کردن نیز ابتدا قفل را آزاد کنید و از کشیدن کابل یا فشار مستقیم به محل اتصال کابل و کانکتور خودداری کنید. این روش ساده، فشار مکانیکی روی کابل را کمتر می‌کند و به پایداری اتصال در استفاده‌های مکرر کمک می‌کند.

🧰 روش استفاده و نکات انتخاب

این رابط برای مشاهده خروجی فانکشن ژنراتور روی اسیلوسکوپ، انتقال سیگنال مرجع میان دو دستگاه، اتصال خروجی کالیبراتور به ورودی اندازه‌گیر و آزمایش‌های آموزشی مناسب است. بااین‌حال نوع کانکتور تنها عامل سازگاری نیست. پیش از استفاده، امپدانس ورودی و خروجی دستگاه‌ها، دامنه مجاز سیگنال، نیاز احتمالی به ترمینیشن ۵۰ اهم و محدودیت فرکانسی سامانه را بررسی کنید. کابل یک جزء غیرفعال است و به‌تنهایی نقش پراب تضعیف‌کننده یا ایزولاتور را ایفا نمی‌کند.

در انتخاب میان کابل BNC و پراب اسیلوسکوپ باید به نوع اتصال توجه کرد. پراب معمولاً برای تماس با نقاط مدار و کاهش بارگذاری طراحی می‌شود، اما HT322 برای اتصال مستقیم دو سوکت BNC مناسب است. همچنین این مدل جایگزین کابل‌های دارای کانکتور موزی، گیره سوسماری یا رابط‌های BNC به RCA نیست. اگر یکی از دستگاه‌ها کانکتور متفاوتی دارد، باید تبدیل مناسب و مشخصات الکتریکی آن جداگانه بررسی شود تا مسیر اندازه‌گیری دچار ناسازگاری نشود.

🛡️ ایمنی و نگهداری

برای نگهداری بهتر، کابل را با شعاع مناسب حلقه کنید و از تا زدن تیز، گره زدن یا قرار دادن جسم سنگین روی آن بپرهیزید. سطح فلزی کانکتورها باید تمیز و عاری از آلودگی باشد. اگر اتصال لق، پوسته کابل آسیب‌دیده یا بخش فلزی خم‌شده مشاهده شد، پیش از ادامه آزمایش آن را بررسی کنید. برای سیگنال‌های حساس، کابل را از منابع نویز قوی، کابل برق و موتورهای الکتریکی دور نگه دارید و تا حد امکان مسیر کوتاه و منظم انتخاب کنید.

هنگام خرید، مدل دقیق HT322، طول یک متر، BNC نری در هر دو سر، امپدانس ۵۰ اهم و محدوده DC تا ۱ گیگاهرتز را با نیاز دستگاه خود تطبیق دهید. شباهت ظاهری کابل‌های BNC به معنی یکسان بودن امپدانس، کیفیت شیلد یا محدوده کاری آنها نیست. مشخصات این صفحه از هویت همین مدل استخراج شده است و نباید برای کابل‌های هم‌شکل یا مدل‌های مجاور تعمیم داده شود. انتخاب درست از خطاهای اندازه‌گیری و خرید تبدیل‌های اضافی جلوگیری می‌کند.

🛒 راهنمای خرید از عصرتولز

پرسش رایج این است که آیا HT322 برای همه اسیلوسکوپ‌ها مناسب است. از نظر مکانیکی، دستگاه باید سوکت BNC استاندارد داشته باشد؛ از نظر الکتریکی نیز امپدانس و سطح سیگنال باید بررسی شود. پرسش دیگر درباره جهت کابل است؛ این رابط غیرفعال جهت مشخصی ندارد و دو سر آن از نوع BNC نری هستند. برای استفاده ایمن، ابتدا خروجی دستگاه را در دامنه مناسب تنظیم کنید، اتصال را در حالت خاموش یا سطح سیگنال پایین ببندید و سپس اندازه‌گیری را آغاز کنید.

❓ پرسش‌های متداول

آیا مدل‌های ظاهراً مشابه جایگزین HT322 هستند؟

خیر؛ مدل دقیق، شکل اتصال، اندازه و مشخصات الکتریکی باید هم‌زمان تطبیق داده شوند. این صفحه فقط برای HANTEK HT322 نوشته شده است و اطلاعات آن به مدل مجاور یا نمونه عمومی منتقل نمی‌شود.

آیا می‌توان محصول را بدون بررسی دستگاه مقصد استفاده کرد؟

خیر؛ نوع ورودی، ابعاد مکانیکی، محدوده الکتریکی و روش اتصال دستگاه مقصد باید پیش از استفاده کنترل شود. مشخصات هر جزء فقط در محدوده اعلام‌شده معتبر است.
