منبع تغذیه سوئیچینگ ۳۰ ولت ۱۰ آمپر مستک مدل MESTEK DP3010A یک منبع تغذیه رومیزی تک‌کانال با خروجی قابل تنظیم ۰ تا ۳۰ ولت، جریان ۰ تا ۱۰ آمپر و توان بیشینه ۳۰۰ وات است. نام انگلیسی کامل آن MESTEK DP3010A 30V 10A 300W Single-Channel Switching DC Power Supply with V/A/W Display and CV/CC Control است. mestek dp3010a برای تعمیر برد، آموزش الکترونیک، آزمایش مدار، راه‌اندازی موتور DC و آزمون تجهیزات کم‌ولتاژ طراحی شده است.

⚡ معرفی MESTEK DP3010A

ترکیب ۳۰ ولت و ۱۰ آمپر، mestek dp3010a را در رده منابع تغذیه میان‌قدرت قرار می‌دهد. این ظرفیت برای بسیاری از بردهای صنعتی، ماژول‌های قدرت، تجهیزات خودرویی ۱۲ و ۲۴ ولت، LED، موتور DC و پروژه‌های آموزشی کافی است. نمایشگر پنل سه مقدار ولتاژ V، جریان A و توان W را هم‌زمان نشان می‌دهد تا کاربر بدون تغییر صفحه، وضعیت مصرف بار را ببیند.

مدل DP3010A روی پنل تمام تصاویر دقیق کالا خوانا است. نمایش ۳۰٫۰ ولت، بدنه مشکی، چهار ولوم تنظیم و سه نمایشگر عمودی این نسخه را از مدل‌های DP3010MP و DP3020 جدا می‌کنند. هر خرید این صفحه مربوط به یک دستگاه DP3010A است و وجود چند نمای محصول در گالری به معنی بسته چندتایی نیست.

🎛️ تنظیم ریز و درشت ولتاژ و جریان

چهار ولوم جلوی mestek dp3010a برای کنترل ولتاژ و جریان در نظر گرفته شده‌اند. این چیدمان به کاربر اجازه می‌دهد ابتدا مقدار را سریع به محدوده هدف نزدیک و سپس تنظیم دقیق‌تر را انجام دهد. پیش از اتصال یک مدار حساس، ولتاژ و محدودیت جریان را روی مقدار محافظه‌کارانه قرار دهید و با ابزار اندازه‌گیری مستقل کنترل کنید.

تفکیک نمایش ولتاژ ۱۰ میلی‌ولت و تفکیک جریان ۱۰ میلی‌آمپر گزارش شده است. تفکیک کوچک‌تر الزاماً به معنی دقت هم‌اندازه نیست؛ دقت نشان می‌دهد عدد واقعی تا چه اندازه می‌تواند با نمایشگر اختلاف داشته باشد. برای آزمون مرجع یا کالیبراسیون، مولتی‌متر و بار الکترونیکی مناسب همچنان ضروری‌اند.

🔄 حالت CV و CC در منبع تغذیه

mestek dp3010a از کار در حالت ولتاژ ثابت CV و جریان ثابت CC پشتیبانی می‌کند. در حالت CV، دستگاه تلاش می‌کند ولتاژ تنظیم‌شده را ثابت نگه دارد. اگر بار جریان بیشتری از حد انتخاب‌شده بخواهد، منبع وارد CC می‌شود و با کاهش ولتاژ خروجی، جریان را محدود می‌کند. نشانگرهای سبز و قرمز پنل وضعیت کاری را برای کاربر روشن می‌کنند.

محدودکننده جریان برای روشن‌کردن کنترل‌شده برد و پیدا کردن مصرف غیرعادی بسیار مفید است، اما جای فیوز، کابل مناسب و اتصال صحیح را نمی‌گیرد. جریان ۱۰ آمپر نیز می‌تواند کابل نازک یا کانکتور ضعیف را گرم کند. کابل خروجی باید کوتاه، سالم و متناسب با جریان واقعی بار باشد.

📟 مشخصات نمایش و کیفیت خروجی

نمایش هم‌زمان توان در کنار ولتاژ و جریان کمک می‌کند بار واقعی سریع‌تر ارزیابی شود. برای نمونه، اگر مدار در ۱۲ ولت دو آمپر مصرف کند، توان نزدیک ۲۴ وات خواهد بود. این مقدار برای پایش روزمره مفید است، ولی جای وات‌متر یا ابزار مرجع کالیبره را نمی‌گیرد.

برای این مدل اثر منبع روی ولتاژ حداکثر ۰٫۱٪ به‌علاوه ۵ میلی‌ولت و روی جریان حداکثر ۰٫۰۱٪ به‌علاوه ۳ میلی‌آمپر گزارش شده است. اثر بار روی ولتاژ حداکثر ۰٫۱٪ به‌علاوه ۵ میلی‌ولت و روی جریان حداکثر ۰٫۰۱٪ به‌علاوه ۲۰ میلی‌آمپر است. ریپل ولتاژ حداکثر ۳۰ میلی‌ولت RMS و ریپل جریان حداکثر ۱۰ میلی‌آمپر RMS گزارش شده‌اند.

🛡️ حفاظت، خنک‌کاری و ایمنی

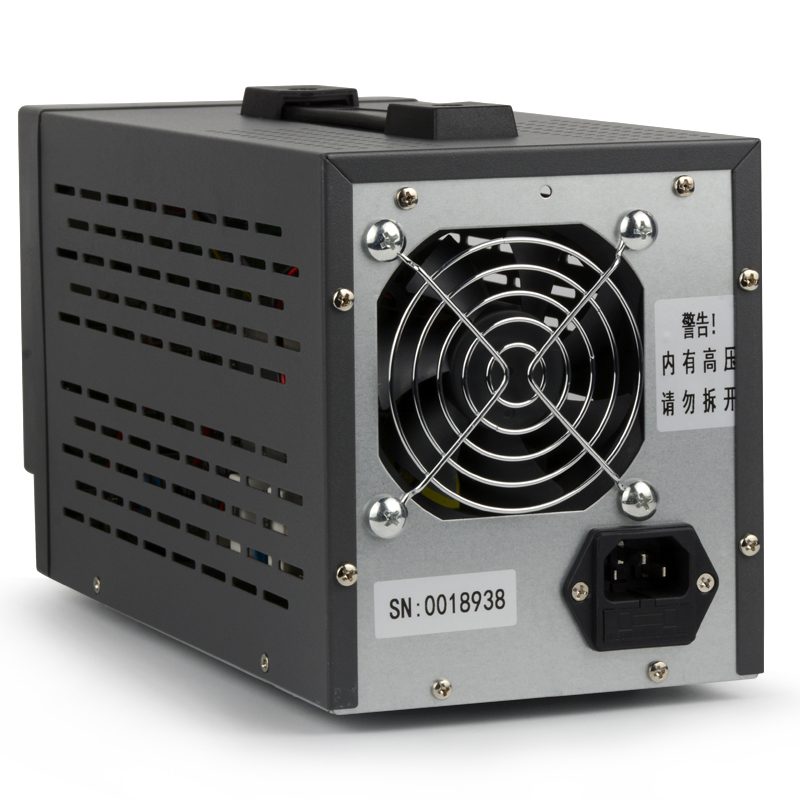

بدنه فلزی mestek dp3010a و دریچه‌های کناری و پشت برای دفع حرارت طراحی شده‌اند. تصویر پشت، فن خنک‌کننده و ورودی برق را نشان می‌دهد. مسیر هوا نباید با دیوار، کاغذ یا کابل مسدود شود. دستگاه را روی سطح خشک، ثابت و غیرقابل اشتعال بگذارید و اتصال زمین حفاظتی کابل برق را حذف نکنید.

توان ۳۰۰ وات در بار سنگین گرمای قابل‌توجهی ایجاد می‌کند. اگر صدای غیرعادی فن، بوی سوختگی، افزایش دمای شدید یا نوسان خروجی دیده شد، خروجی و سپس برق دستگاه را قطع کنید. تصویر برد داخلی فقط برای شناخت ساختار ثبت شده و مجوز بازکردن دستگاه نیست؛ داخل منبع تغذیه حتی پس از خاموشی می‌تواند ولتاژ خطرناک داشته باشد.

🔌 ورودی برق و اتصالات خروجی

ورودی mestek dp3010a برای ۲۲۰ ولت AC با تلرانس ۱۰ درصد گزارش شده است. برچسب واحد تحویلی همیشه ملاک نهایی است. سه ترمینال جلوی دستگاه برای خروجی منفی، زمین و خروجی مثبت قرار دارند. مفهوم زمین حفاظتی و منفی خروجی لزوماً یکسان نیست؛ اتصال آن‌ها باید مطابق نیاز مدار انجام شود.

در تصویر اقلام همراه، کابل برق و یک کابل خروجی با گیره دیده می‌شود. پیش از استفاده در جریان بالا، سطح مقطع، سلامت عایق و کیفیت گیره‌های همان کابل را بررسی کنید. اگر کابل همراه برای جریان واقعی مناسب نیست، کابل استاندارد با سطح مقطع کافی تهیه شود.

📐 ابعاد و طراحی ظاهری

ابعاد گزارش‌شده دستگاه حدود ۲۶۵ میلی‌متر عمق، ۱۵۰ میلی‌متر عرض و ۱۴۵ میلی‌متر ارتفاع است. دستگیره بالای بدنه حمل کوتاه‌مدت را ساده‌تر می‌کند. برای نصب روی میز علاوه بر ابعاد بدنه، فضای کافی پشت و کنار دستگاه برای گردش هوا و دسترسی به کابل برق در نظر بگیرید.

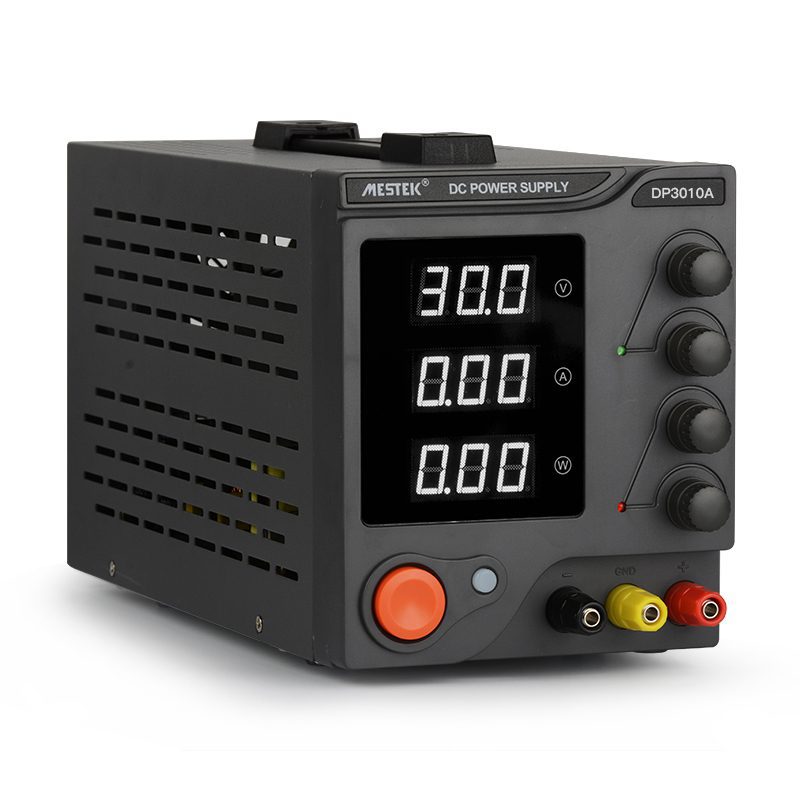

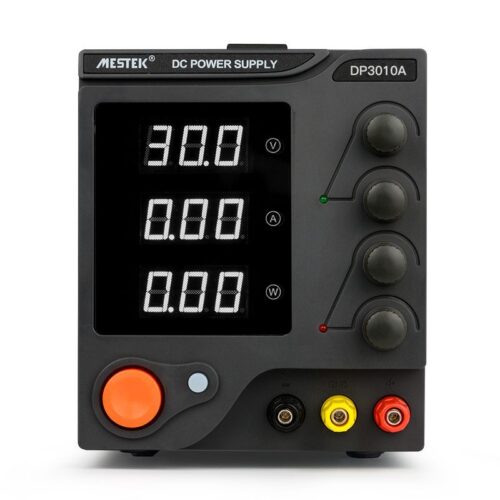

تصویر اصلی mestek dp3010a نمای روبه‌روی یک دستگاه تکی روی زمینه سفید است. تصاویر گالری نمای سه‌رخ و پشت همان مدل را نشان می‌دهند. تصویر برد بازشده و تصویر اقلام همراه در گالری اصلی قرار نگرفته‌اند تا تصویر فروش محصول، بسته چندتایی یا کالای متفاوت را القا نکند.

🧪 روش راه‌اندازی پیشنهادی

1. ولتاژ ورودی روی برچسب mestek dp3010a را با برق محل تطبیق دهید.
2. پیش از اتصال بار، ولتاژ و محدودیت جریان را روی مقدار پایین بگذارید.
3. قطب مثبت و منفی را با کابل مناسب و خروجی خاموش متصل کنید.
4. خروجی را فعال و وضعیت CV/CC، جریان و توان را زیر نظر بگیرید.
5. برای اندازه‌گیری دقیق، دستگاه را حدود ۱۰ دقیقه روشن نگه دارید تا پایدار شود.

📊 جدول مشخصات فنی

📦 اقلام همراه

• یک دستگاه: منبع تغذیه MESTEK DP3010A
• یک کابل برق: برای اتصال ورودی AC
• یک کابل خروجی: کابل قرمز و مشکی دارای گیره
• یک دفترچه: راهنمای استفاده

وجود هر قلم بر اساس تصویر دقیق بسته منبع ثبت شده است. هر خرید شامل یک mestek dp3010a است و قطعات داخل تصویر برد، کالای جداگانه یا لوازم یدکی همراه محسوب نمی‌شوند.

🔍 مقایسه با مدل‌های نزدیک

منبع تغذیه MESTEK DP3010MP خروجی نامی مشابه دارد اما رابط کاربری و امکانات خانواده متفاوت‌اند. منبع تغذیه MESTEK DP3020 برای بارهایی که به جریان تا ۲۰ آمپر نیاز دارند مناسب‌تر است. مدل دقیق را بر اساس جریان، شیوه تنظیم و امکانات لازم انتخاب کنید.

گزینه‌های بیشتر در دسته منبع تغذیه سوئیچینگ عصرتولز قرار دارند. مقایسه قیمت بدون توجه به توان، ریپل، رزولوشن و اقلام همراه نتیجه دقیقی نمی‌دهد.

💰 قیمت و خرید MESTEK DP3010A از عصرتولز

قیمت mestek dp3010a با موجودی روز و شرایط تأمین تغییر می‌کند و مبلغ معتبر در همین صفحه عصرتولز نمایش داده می‌شود. پیش از خرید، بیشترین ولتاژ، جریان پیوسته، جریان راه‌اندازی، توان و فضای تهویه را مشخص کنید.

خرید mestek dp3010a برای کاربری مناسب است که به منبع ۳۰ ولت ۱۰ آمپر با تنظیم دستی روشن و نمایش توان نیاز دارد. اگر بار شما از ۱۰ آمپر عبور می‌کند یا رابط رایانه‌ای ضروری است، مدل دیگری انتخاب شود.

❓ پرسش‌های متداول

آیا DP3010A واقعاً ۳۰ ولت و ۱۰ آمپر است؟

بله؛ مدل و تصویر پنل و مشخصات دقیق عرضه این محدوده را تأیید می‌کنند و توان بیشینه آن ۳۰۰ وات است.

تفاوت DP3010A با DP3010MP چیست؟

خروجی نامی مشابه است، اما طراحی نمایشگر، کنترل‌ها و امکانات ارتباطی خانواده MP متفاوت‌اند؛ این دو محصول یک مدل نیستند.

آیا کابل خروجی همراه محصول است؟

در تصویر دقیق بسته یک کابل قرمز و مشکی دیده می‌شود. تناسب آن با جریان واقعی باید پیش از استفاده بررسی شود.

آیا تصویر اصلی چند دستگاه را نشان می‌دهد؟

خیر؛ تصویر اصلی فقط یک DP3010A تکی را نشان می‌دهد و گالری نیز به تحویل چند واحد اشاره ندارد.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: DP3010A
• خروجی: ۰ تا ۳۰ ولت و ۰ تا ۱۰ آمپر
• توان: حداکثر ۳۰۰ وات
• حالت‌ها: CV و CC
• نمایش: ولتاژ، جریان و توان
• تنظیم: چهار ولوم کنترل ریز و درشت
• ابعاد: حدود ۲۶۵ × ۱۵۰ × ۱۴۵ میلی‌متر
• اقلام: دستگاه، کابل برق، کابل خروجی و دفترچه
