منبع تغذیه سوئیچینگ ۳۰ ولت ۲۰ آمپر مستک مدل MESTEK DP3020 یک منبع تغذیه DC تک‌کانال پرتوان با خروجی قابل تنظیم ۰ تا ۳۰ ولت، جریان ۰ تا ۲۰ آمپر و توان بیشینه ۶۰۰ وات است. نام انگلیسی کامل آن MESTEK DP3020 30V 20A 600W Switching DC Power Supply with 4-Digit V/A/W/R Display and CV/CC Control است. mestek dp3020 برای آزمون بارهای DC پرجریان، تعمیر تجهیزات، راه‌اندازی بردهای قدرت، آموزش و میز آزمایشگاهی طراحی شده است.

⚡ معرفی منبع تغذیه MESTEK DP3020

مزیت اصلی mestek dp3020 نسبت به منابع معمول ۵ یا ۱۰ آمپر، دسترسی به جریان نامی ۲۰ آمپر در محدوده ۳۰ ولت است. این ظرفیت برای موتور DC، ماژول قدرت، تجهیزات خودرویی، LED پرتوان، تست شارژ و مدارهایی که در ولتاژ پایین جریان بالایی می‌کشند مفید است. چهار ردیف نمایشگر پنل، ولتاژ V، جریان A، توان W و مقاومت معادل R را هم‌زمان نشان می‌دهند تا رفتار بار بدون جابه‌جایی میان صفحه‌ها دیده شود.

در صفحه رسمی خانواده یک ردیف تکراری DP3020 دیده می‌شود که ستون دوم آن ۰ تا ۶۰ ولت و ۲۰ آمپر را نشان می‌دهد. برای واحد مورد عرضه، تصویر رسمی پنل DP3020 با عددهای ۳۰٫۰۰ ولت و ۲۰٫۰۰ آمپر، عنوان ۶۰۰ وات در فهرست سازنده و توضیح دقیق عرضه‌کننده همگی روی نسخه ۳۰V/20A/600W توافق دارند. بنابراین مقدار ۶۰ ولتِ ردیف تکراری DP3020 به این کالا نسبت داده نشده است.

🎛️ تنظیم Fine/Coarse و کنترل خروجی

دو انکودر جداگانه برای ولتاژ و جریان روی mestek dp3020 قرار دارد. فشردن انکودر امکان جابه‌جایی میان تنظیم ریز و درشت را فراهم می‌کند و رسیدن به مقدار هدف را سریع‌تر می‌سازد. کلید مستقل خروجی نیز اجازه می‌دهد ابتدا ولتاژ و حد جریان را تنظیم کنید، اتصالات را کنترل کنید و سپس انرژی را به بار اعمال کنید.

گام تنظیم رسمی ولتاژ ۰٫۱ ولت و گام تنظیم جریان ۰٫۱ آمپر اعلام شده است. این گام با تفکیک نمایش یکسان نیست؛ نمایشگر می‌تواند رقم‌های بیشتری نشان دهد، ولی مقدار قابل تنظیم با گام تعریف‌شده تغییر می‌کند. برای شروع یک برد تعمیرشده، حد جریان را پایین بگذارید و پس از اطمینان از نبود اتصال کوتاه، آن را تدریجی افزایش دهید.

🔄 عملکرد CV و CC

mestek dp3020 میان حالت ولتاژ ثابت CV و جریان ثابت CC به‌صورت خودکار جابه‌جا می‌شود. در حالت CV، دستگاه تلاش می‌کند ولتاژ تنظیمی را حفظ کند؛ اگر بار جریان بیشتری از حد انتخاب‌شده بخواهد، منبع وارد حالت CC می‌شود و برای محدودکردن جریان، ولتاژ خروجی را کاهش می‌دهد. این قابلیت برای روشن‌کردن کنترل‌شده مدار و جلوگیری از عبور جریان بیش از حد مفید است.

محدودکننده جریان جای فیوز مناسب، کابل استاندارد یا اتصال صحیح را نمی‌گیرد. خروجی ۲۰ آمپر حتی در ولتاژ پایین می‌تواند سیم نازک، کانکتور ضعیف یا مسیر برد را گرم کند. برای بارهای پرجریان از کابل کوتاه با سطح مقطع کافی، سرسیم سالم و ترمینال محکم استفاده کنید. اتصال و جداسازی بار بهتر است وقتی خروجی خاموش است انجام شود.

📟 تفکیک، دقت و نمایش چهارپارامتری

تفکیک ولتاژ برای محدوده زیر ۱۰۰ ولت برابر ۱۰ میلی‌ولت اعلام شده است. تفکیک جریان زیر ۱۰ آمپر ۱ میلی‌آمپر و در ۱۰ آمپر یا بالاتر ۱۰ میلی‌آمپر است. نمایش توان با توجه به مقدار از ۱ میلی‌وات تا ۱ وات تغییر می‌کند و مقاومت معادل بار نیز با تفکیک متناسب نمایش داده می‌شود. این ردیف R برای مشاهده سریع رفتار بار است و جای اهم‌متر روی مدار خاموش را نمی‌گیرد.

سازنده برای خانواده mestek dp3020 دقت ولتاژ حداکثر ۲ درصد، دقت جریان حداکثر ۰٫۵ درصد، دقت بار حداکثر ۰٫۵ درصد و ریپل و نویز حداکثر ۱ درصد از مقدار معتبر را اعلام کرده است. تعداد رقم نمایشگر به‌تنهایی مترادف دقت نیست. برای اندازه‌گیری مرجع یا کالیبراسیون، خروجی باید با مولتی‌متر و بار استاندارد متناسب کنترل شود.

🛡️ حفاظت و کار ایمن

روی پنل mestek dp3020 نشانگرهای OV، OC، OP و OT دیده می‌شوند که به وضعیت اضافه‌ولتاژ، اضافه‌جریان، اضافه‌توان و دمای زیاد مربوط‌اند. بدنه فلزی و دریچه‌های متعدد برای دفع گرمای بخش قدرت طراحی شده‌اند. اطراف دستگاه باید باز باشد و دریچه‌ها با کاغذ، پارچه یا تجهیزات دیگر پوشانده نشوند.

توان ۶۰۰ وات نیازمند برق ورودی و تهویه مناسب است. منبع را روی سطح خشک، ثابت و غیرقابل اشتعال قرار دهید و اتصال زمین حفاظتی کابل برق را حذف نکنید. اگر صدای غیرعادی فن، بوی سوختگی، افزایش دمای غیرمعمول یا نوسان شدید دیده شد، خروجی و سپس ورودی برق را قطع کنید. تعمیر داخلی باید توسط فرد متخصص و پس از تخلیه ایمن بخش قدرت انجام شود.

🔌 ورودی برق و رابط‌های اختیاری

خانواده mestek dp3020 با ورودی AC ۱۱۰ یا ۲۲۰ ولت عرضه می‌شود. ولتاژ دقیق واحد تحویلی باید از برچسب پشت دستگاه بررسی شود و پیش از روشن‌کردن با برق محل تطبیق داشته باشد. تغییر خودسرانه کلید ورودی یا اتصال نسخه نامتناسب می‌تواند به دستگاه آسیب جدی بزند.

سازنده برای خانواده، گزینه‌های اختیاری مانند جبران افت ولتاژ و رابط‌های USB، RS485 یا RS232 را معرفی می‌کند. سه تصویر رسمی واحد پایه، پنل جلو و بدنه را نشان می‌دهند و وجود این رابط‌ها را برای کالای حاضر ثابت نمی‌کنند. بنابراین هیچ رابط رایانه‌ای یا Remote Sense به‌عنوان امکان قطعی mestek dp3020 ثبت نشده است؛ در صورت نیاز باید نسخه دقیق پیش از خرید استعلام شود.

📐 ابعاد، وزن و طراحی بدنه

ابعاد رسمی دستگاه ۳۳۰ میلی‌متر عمق، ۲۵۰ میلی‌متر عرض و ۱۵۵ میلی‌متر ارتفاع است و وزن آن حدود ۵ کیلوگرم اعلام شده است. دستگیره بالای بدنه حمل کوتاه‌مدت را آسان می‌کند، اما پیش از جابه‌جایی باید کابل برق و بار جدا شوند. فضای میز باید علاوه بر ابعاد بدنه، فاصله کافی برای تهویه و دسترسی به اتصالات را نیز تأمین کند.

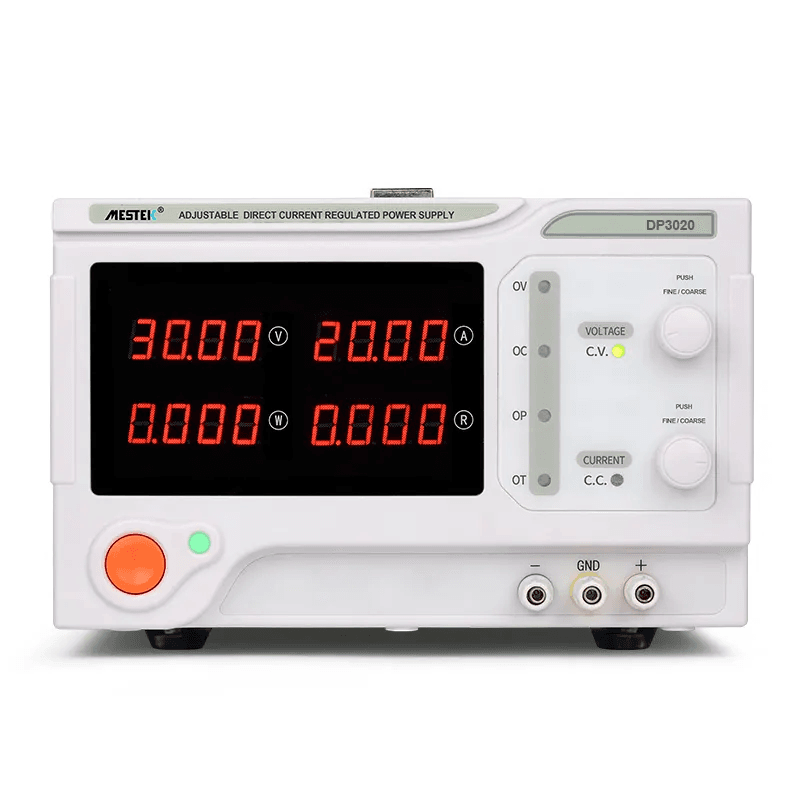

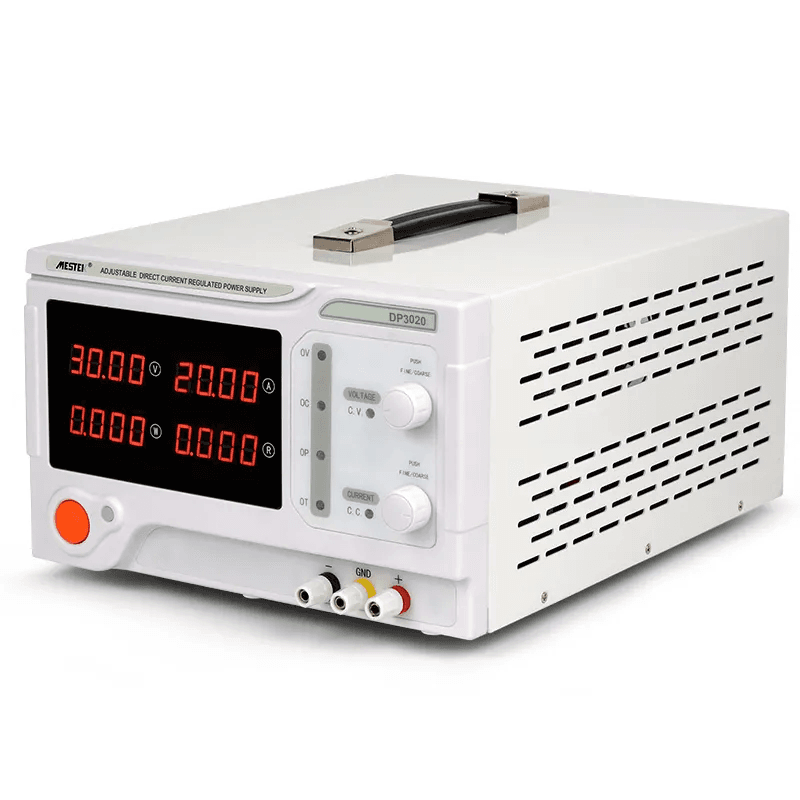

تصویر اصلی mestek dp3020 نمای روبه‌روی یک دستگاه تکی است. تصاویر گالری، نمای سه‌رخ و نمای جانبی همان یک دستگاه را نشان می‌دهند و به معنی تحویل چند واحد نیستند. بدنه سفید، نمایشگر مشکی با ارقام قرمز، دو انکودر و ترمینال‌های منفی، زمین و مثبت در جلو، هویت ظاهری این مدل را مشخص می‌کنند.

🧪 راه‌اندازی پیشنهادی

1. برچسب ولتاژ ورودی mestek dp3020 را با برق محل تطبیق دهید.
2. خروجی را خاموش و ولتاژ و محدودیت جریان را روی مقدار پایین تنظیم کنید.
3. قطب مثبت، منفی و در صورت نیاز زمین را با کابل مناسب به بار متصل کنید.
4. خروجی را فعال و رفتار CV/CC، جریان و توان را روی نمایشگر کنترل کنید.
5. برای سنجش دقیق، دستگاه را دست‌کم ۱۰ دقیقه روشن نگه دارید تا شرایط کاری پایدار شود.

اگر بار در لحظه روشن‌شدن جریان هجومی دارد، حد جریان را آگاهانه انتخاب کنید. محدودیت خیلی پایین ممکن است از راه‌اندازی بار جلوگیری کند و محدودیت بیش از حد بالا می‌تواند حفاظت عملی مدار را کاهش دهد. افزایش مرحله‌ای و ثبت هم‌زمان V، A و W روش قابل‌اعتمادتری برای عیب‌یابی است.

📊 جدول مشخصات فنی

📦 اقلام همراه استاندارد

• یک دستگاه: منبع تغذیه MESTEK DP3020
• یک کابل برق: متناسب با نسخه ورودی دستگاه
• یک دفترچه راهنما: راهنمای تنظیم و نکات ایمنی
• یک جعبه کارخانه: بسته‌بندی محصول

اقلام استاندارد بالا مطابق جدول رسمی سازنده هستند. کابل خروجی ۲۰ آمپر، رابط USB، کابل سریال و سیم Remote Sense در فهرست استاندارد درج نشده‌اند و همراه قطعی کالا محسوب نمی‌شوند. هر خرید شامل یک mestek dp3020 است و برای اتصال بار باید کابل متناسب با جریان واقعی جداگانه آماده شود.

🔍 مقایسه با منابع نزدیک

منبع تغذیه MESTEK DP3010MP برای پروژه‌ای که حداکثر ۱۰ آمپر نیاز دارد اقتصادی‌تر و متناسب‌تر است. منبع تغذیه MESTEK DP10010 محدوده ولتاژ را تا ۱۰۰ ولت افزایش می‌دهد، ولی جریان نامی آن ۱۰ آمپر است. انتخاب میان این مدل‌ها باید بر اساس ولتاژ، جریان و توان هم‌زمان بار انجام شود، نه فقط بزرگ‌ترین عدد روی نام محصول.

برای دیدن گزینه‌های بیشتر، دسته منبع تغذیه سوئیچینگ عصرتولز را بررسی کنید. اگر کاربرد اصلی تعمیر موبایل یا بردهای کم‌مصرف است، ظرفیت ۲۰ آمپر احتمالاً بیش از نیاز خواهد بود. اگر موتور، مبدل یا بار قدرت دارید، حاشیه توان و تهویه اهمیت بیشتری پیدا می‌کند.

💰 قیمت و خرید MESTEK DP3020 از عصرتولز

قیمت mestek dp3020 با توجه به موجودی روز، نرخ تأمین و شرایط واردات تجهیزات آزمایشگاهی تغییر می‌کند. مبلغ معتبر برای یک دستگاه با اقلام استاندارد در همین صفحه عصرتولز نمایش داده می‌شود. پیش از سفارش، ورودی برق، جریان واقعی بار، توان پیوسته، نوع کابل خروجی و فضای تهویه را کنترل کنید.

خرید mestek dp3020 زمانی انتخاب مناسبی است که به خروجی ۳۰ ولت با ظرفیت جریان تا ۲۰ آمپر نیاز دارید. برای استفاده ایمن، محدودیت جریان را از مقدار محافظه‌کارانه آغاز کنید، خروجی را مرحله‌ای افزایش دهید و اتصال ترمینال‌ها را زیر بار بررسی کنید. برای آزمون مرجع نیز از ابزار اندازه‌گیری مستقل با رده مناسب کمک بگیرید.

❓ پرسش‌های متداول

آیا DP3020 این صفحه ۳۰ ولت است یا ۶۰ ولت؟

واحد عرضه‌شده mestek dp3020 برابر ۰ تا ۳۰ ولت و ۰ تا ۲۰ آمپر با توان ۶۰۰ وات است. تصویر رسمی پنل، عنوان فهرست سازنده و منبع دقیق کالا این مشخصات را تأیید می‌کنند.

آیا ۳۰ ولت و ۲۰ آمپر را هم‌زمان ارائه می‌دهد؟

حاصل این ترکیب ۶۰۰ وات و برابر سقف نامی دستگاه است. کار پایدار در این نقطه به برق ورودی، تهویه، دمای محیط، کابل و رفتار بار وابسته است.

نمایش R چه کاربردی دارد؟

نمایش R مقاومت معادل بار را از روی پارامترهای فعال خروجی نشان می‌دهد. این عدد جای اندازه‌گیری مقاومت مدار خاموش با اهم‌متر را نمی‌گیرد.

آیا USB یا RS232 حتماً روی دستگاه وجود دارد؟

خیر. این رابط‌ها گزینه‌های خانواده‌اند و در تصاویر واحد پایه فعلی ثابت نشده‌اند. نسخه رابط‌دار باید پیش از خرید جداگانه تأیید شود.

برای خروجی ۲۰ آمپر چه کابلی لازم است؟

کابل باید کوتاه، سالم و دارای سطح مقطع و کانکتور متناسب با جریان واقعی باشد. کابل نازک می‌تواند افت ولتاژ و گرمای خطرناک ایجاد کند.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: DP3020
• نوع: منبع تغذیه سوئیچینگ DC تک‌کانال
• خروجی: ۰ تا ۳۰ ولت و ۰ تا ۲۰ آمپر
• توان: حداکثر ۶۰۰ وات
• حالت‌ها: CV و CC
• نمایش: ولتاژ، جریان، توان و مقاومت معادل
• کنترل: انکودرهای Fine/Coarse و کلید مستقل خروجی
• ابعاد: ۳۳۰ × ۲۵۰ × ۱۵۵ میلی‌متر
• وزن: حدود ۵ کیلوگرم
• اقلام: یک دستگاه، کابل برق، دفترچه و جعبه کارخانه
