منبع تغذیه سوئیچینگ مستک مدل MESTEK DP305MP یک منبع رومیزی تک‌کانال با خروجی قابل تنظیم ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر است که برای تعمیر برد، آزمایش مدار، راه‌اندازی ماژول و کنترل مصرف جریان کاربرد دارد. نام انگلیسی کامل محصول MESTEK DP305MP 30V 5A 150W 4-Digit Switching DC Power Supply with Memory, OCP/OVP and USB 5V/1.5A است. ترکیب توان نامی ۱۵۰ وات، نمایش هم‌زمان ولتاژ، جریان و توان، سه حافظه و کلید مستقل خروجی باعث می‌شود mestek dp305mp برای میز تعمیرات و آزمایشگاه آموزشی انتخابی جمع‌وجور و قابل کنترل باشد.

⚡ معرفی منبع تغذیه MESTEK DP305MP

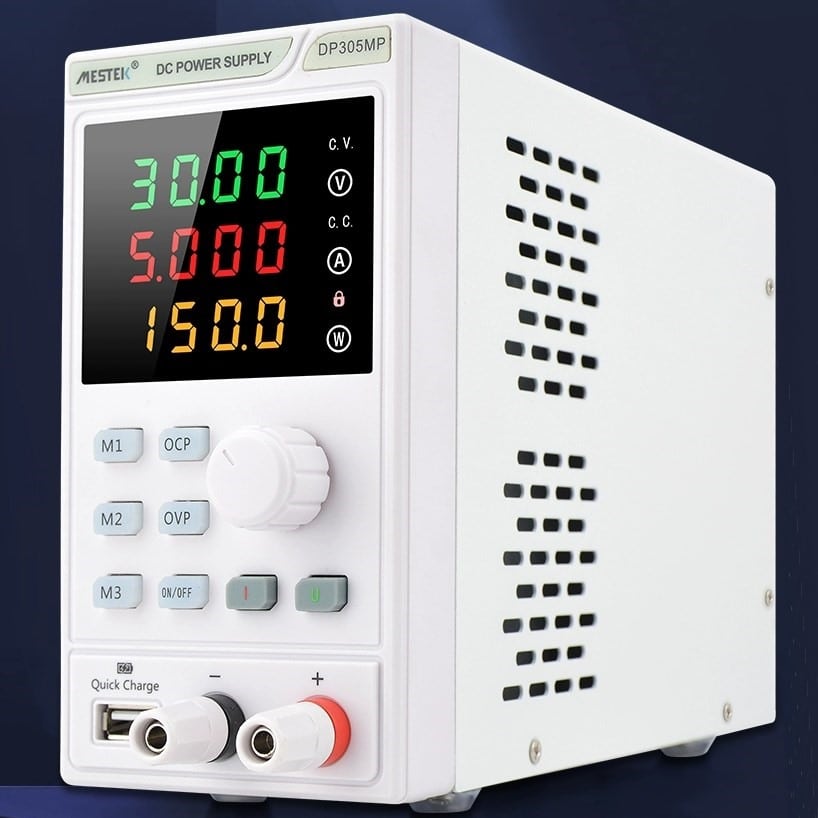

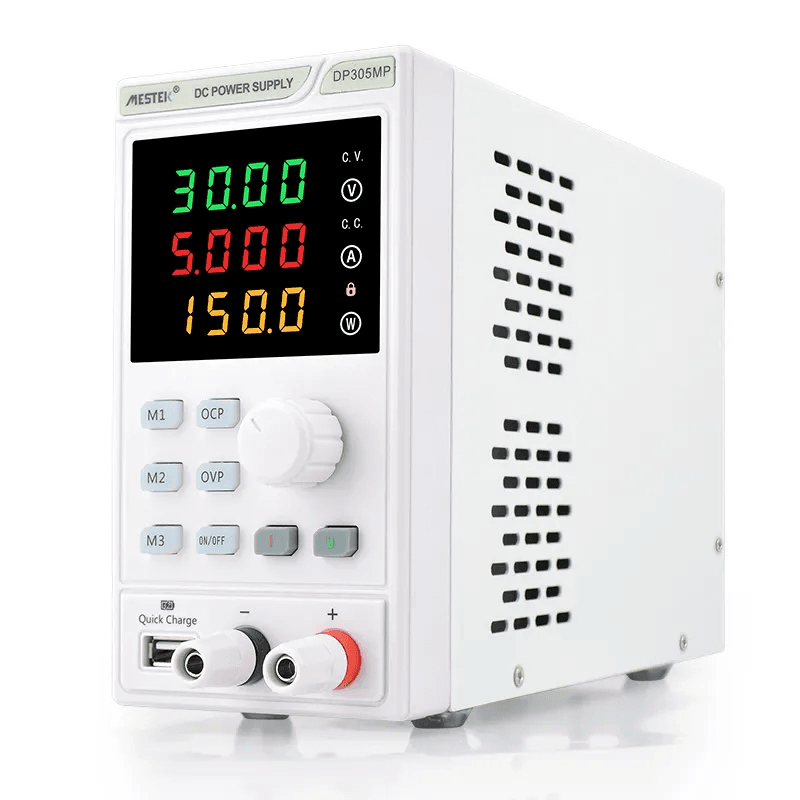

پنل جلویی mestek dp305mp سه ردیف نمایشگر رنگی دارد: ولتاژ با رنگ سبز، جریان با رنگ قرمز و توان با رنگ زرد نمایش داده می‌شود. نمایش چهاردیجیت و تفکیک ۱۰ میلی‌ولت برای ولتاژ و ۱۰ میلی‌آمپر برای جریان، تنظیم خروجی را برای مدارهای کم‌ولتاژ، بردهای دیجیتال، LEDها، رله‌ها و موتورهای DC کوچک ساده می‌کند. تفکیک نمایش با دقت کالیبراسیون یکسان نیست؛ برای اندازه‌گیری مرجع بهتر است مقدار خروجی با یک مولتی‌متر معتبر نیز کنترل شود.

انکودر چرخشی برای تنظیم مرحله‌ای ولتاژ و جریان استفاده می‌شود و کلید ON/OFF اجازه می‌دهد ابتدا مقدار مناسب را بدون اعمال انرژی روی بار تعیین کنید. سه کلید M1، M2 و M3 هم برای ذخیره و فراخوانی تنظیمات پرکاربرد در نظر گرفته شده‌اند. اگر به جریان بیشتری نیاز دارید، منبع تغذیه MESTEK DP3010MP با خروجی ۱۰ آمپر گزینه نزدیک و مستقیم برای مقایسه است.

🎛️ عملکرد CV و CC در کار واقعی

mestek dp305mp بسته به بار میان حالت ولتاژ ثابت یا CV و جریان ثابت یا CC جابه‌جا می‌شود. وقتی مصرف بار از حد جریان تنظیم‌شده کمتر باشد، منبع ولتاژ انتخابی را حفظ می‌کند. اگر مدار بخواهد جریان بیشتری بکشد، دستگاه وارد محدودسازی جریان می‌شود و ولتاژ متناسب با شرایط بار افت می‌کند. این رفتار هنگام روشن‌کردن اولیه یک برد تعمیرشده بسیار مفید است، زیرا جریان غیرعادی پیش از آسیب گسترده‌تر قابل مشاهده خواهد بود.

برای شروع، خروجی را خاموش نگه دارید، ولتاژ نامی مدار را تنظیم کنید و یک سقف جریان محافظه‌کارانه انتخاب کنید. سپس قطب مثبت و منفی را کنترل و خروجی را وصل کنید. محدودکننده جریان جایگزین اتصال صحیح، فیوز مناسب یا دانش مدار نیست. در بارهایی با جریان راه‌اندازی بالا، مانند موتور، ممکن است منبع در لحظه شروع وارد CC شود؛ بالا بردن حد جریان باید بر اساس مشخصات بار انجام شود، نه صرفاً برای خاموش‌کردن هشدار.

🛡️ حفاظت OCP و OVP

روی پنل mestek dp305mp کلیدهای OCP و OVP دیده می‌شوند. OCP برای واکنش به جریان بیش از حد تنظیم‌شده و OVP برای محدودکردن افزایش ناخواسته ولتاژ کاربرد دارد. سازنده برای این خانواده محدودسازی اتصال کوتاه را نیز اعلام کرده است. فعال‌کردن حفاظت متناسب با برد هدف، ریسک آزمون‌های اولیه را کاهش می‌دهد؛ بااین‌حال مقدار ایمن باید از مشخصات همان مدار استخراج شود.

سقف توان دستگاه ۱۵۰ وات است. بنابراین دستیابی هم‌زمان به ۳۰ ولت و ۵ آمپر برابر با حداکثر توان نامی خواهد بود، اما در ۵ ولت و ۵ آمپر فقط ۲۵ وات مصرف می‌شود. سیم‌های خروجی، گیره‌ها و سطح تماس باید جریان انتخابی را تحمل کنند. برای بررسی گزینه‌ای با خروجی مشابه اما رابط و طراحی متفاوت، صفحه منبع تغذیه نایس پاور SPPS-K3010 می‌تواند معیار مقایسه مناسبی باشد.

🔌 USB کمکی و رابط‌های ارتباطی

درگاه USB جلوی دستگاه خروجی ثابت ۵ ولت و ۱٫۵ آمپر برای شارژ یا تغذیه کمکی فراهم می‌کند. این درگاه با ترمینال‌های اصلی قابل تنظیم تفاوت دارد و نباید به‌عنوان خروجی ۰ تا ۳۰ ولت در نظر گرفته شود. هنگام استفاده هم‌زمان از خروجی اصلی و USB، تهویه اطراف بدنه و توان مصرفی کل باید کنترل شود.

در اسناد کارخانه برای خانواده MP رابط‌های RS232، RS485 یا USB ارتباطی به‌صورت اختیاری ذکر شده‌اند. تصویر رسمی نیز کابل RS232 را صریحاً اختیاری معرفی می‌کند. در پک واقعی منبع فروش فعلی چنین کابل یا رابط ارتباطی مستقلی مشاهده نشده است؛ بنابراین mestek dp305mp حاضر با USB شارژ جلویی تعریف می‌شود و قابلیت کنترل رایانه‌ای یا کابل سریال جزو اقلام قطعی آن نیست. اگر این قابلیت برای پروژه ضروری است باید نسخه دقیق پیش از خرید استعلام شود.

🌬️ طراحی بدنه و تهویه

بدنه فلزی روشن، دریچه‌های متعدد جانبی و پایه‌های زیر دستگاه برای کار رومیزی طراحی شده‌اند. ابعاد رسمی دستگاه ۲۶۵ × ۱۵۵ × ۱۴۵ میلی‌متر و وزن آن حدود ۲٫۱ کیلوگرم است. دریچه‌ها نباید با دیوار، کاغذ یا ابزارهای روی میز پوشانده شوند. در استفاده طولانی نزدیک توان نامی، فاصله کافی برای گردش هوا و قرارگیری روی سطح صاف اهمیت بیشتری پیدا می‌کند.

پنل عمودی و رنگ‌بندی مجزای نمایشگر باعث می‌شود مقدارهای اصلی در یک نگاه خوانده شوند. کلید مستقل خروجی نیز از قطع‌و‌وصل مکرر کابل جلوگیری می‌کند. برای مشاهده سایر گزینه‌های همین کاربرد، دسته منبع تغذیه سوئیچینگ در عصرتولز امکان مقایسه مدل‌ها را فراهم می‌کند.

📊 جدول مشخصات فنی

📦 اقلام همراه مشاهده‌شده

• یک دستگاه: منبع تغذیه MESTEK DP305MP
• کابل برق: کابل ورودی AC نسخه ۲۲۰ ولت
• کابل خروجی: زوج سیم قرمز و مشکی با گیره سوسماری
• دفترچه راهنما: راهنمای کاربری همراه محصول
• بسته‌بندی: جعبه کارخانه

فهرست بالا با تصویر واقعی پک همین مدل و اقلام استاندارد اعلام‌شده توسط سازنده تطبیق داده شده است. کابل RS232 در تصویر کارخانه برچسب «اختیاری» دارد و در پک منبع فعلی دیده نشده؛ در نتیجه همراه محصول محسوب نمی‌شود. جزئیات ظاهری بسته‌بندی ممکن است میان سری‌های تولید تغییر کند، اما مدل DP305MP و مشخصات الکتریکی باید با صفحه محصول منطبق باشند.

🔍 مقایسه با مدل‌های مشابه

اگر مصرف مدار زیر ۵ آمپر است، مدل DP305MP معمولاً فضای کمتر و ظرفیت کافی ارائه می‌دهد. برای بارهای موتوری یا تجهیزاتی که جریان لحظه‌ای بالاتری دارند، DP3010MP حاشیه بیشتری ایجاد می‌کند. در هر دو حالت، توان واقعی برابر حاصل ضرب ولتاژ و جریان است و صرفاً دیدن عدد جریان بزرگ‌تر به معنی انتخاب بهتر برای همه پروژه‌ها نیست.

💰 قیمت و خرید MESTEK DP305MP از عصرتولز

قیمت mestek dp305mp به موجودی روز، نرخ واردات و وضعیت بازار وابسته است. قیمت درج‌شده در عصرتولز برای یک دستگاه با اقلام همراه قطعی محاسبه می‌شود. پیش از ثبت سفارش، مطمئن شوید سقف ۳۰ ولت، ۵ آمپر و ۱۵۰ وات برای مدار شما کافی است و اگر کنترل رایانه‌ای نیاز دارید، نسخه رابط‌دار را جداگانه بررسی کنید.

خرید mestek dp305mp برای تعمیرکار برد و موبایل، هنرجوی الکترونیک، آزمایشگاه آموزشی و توسعه‌دهنده سخت‌افزار مناسب است. در کار پیوسته نزدیک سقف توان، فضای آزاد اطراف دریچه‌ها حفظ شود و از کابل خروجی با سطح مقطع مناسب استفاده شود. تنظیم جریان محافظه‌کارانه در نخستین روشن‌سازی می‌تواند خطاهای مونتاژ و اتصال کوتاه را سریع‌تر آشکار کند.

❓ پرسش‌های متداول

آیا mestek dp305mp خروجی ۵ آمپر واقعی دارد؟

بازه نامی دستگاه ۰ تا ۵ آمپر با سقف توان ۱۵۰ وات است. خروجی قابل دستیابی به ولتاژ تنظیم‌شده، توان کل، کیفیت کابل و شرایط تهویه وابسته خواهد بود.

آیا این مدل برای روشن‌کردن برد تعمیرشده مناسب است؟

بله؛ امکان تنظیم ولتاژ و محدودکردن جریان برای روشن‌سازی کنترل‌شده مفید است. ابتدا حد جریان کم و منطقی انتخاب کنید و پس از اطمینان از رفتار مدار آن را افزایش دهید.

USB جلویی چه کاربردی دارد؟

این درگاه خروجی ثابت ۵ ولت و ۱٫۵ آمپر برای شارژ یا تغذیه کمکی است و به‌جای خروجی اصلی قابل تنظیم استفاده نمی‌شود.

آیا کابل RS232 همراه دستگاه است؟

خیر؛ سازنده رابط‌های ارتباطی را برای برخی نسخه‌ها اختیاری اعلام کرده و در پک واقعی منبع فعلی کابل RS232 مشاهده نشده است.

تفاوت DP305MP و DP3010MP چیست؟

هر دو تا ۳۰ ولت خروجی دارند، اما DP305MP حداکثر ۵ آمپر و ۱۵۰ وات ارائه می‌دهد؛ DP3010MP تا ۱۰ آمپر و ۳۰۰ وات ظرفیت دارد.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: DP305MP
• نوع: منبع تغذیه سوئیچینگ DC تک‌کانال
• خروجی: ۰ تا ۳۰ ولت و ۰ تا ۵ آمپر
• توان: حداکثر ۱۵۰ وات
• نمایش: ولتاژ، جریان و توان با نمایشگر چهاردیجیت
• حافظه: سه جایگاه سریع
• حفاظت: OCP، OVP و محدودسازی اتصال کوتاه
• USB: ۵ ولت و ۱٫۵ آمپر
• ابعاد: ۲۶۵ × ۱۵۵ × ۱۴۵ میلی‌متر
• وزن: حدود ۲٫۱ کیلوگرم
• اقلام: دستگاه، کابل برق، کابل خروجی، دفترچه و جعبه
