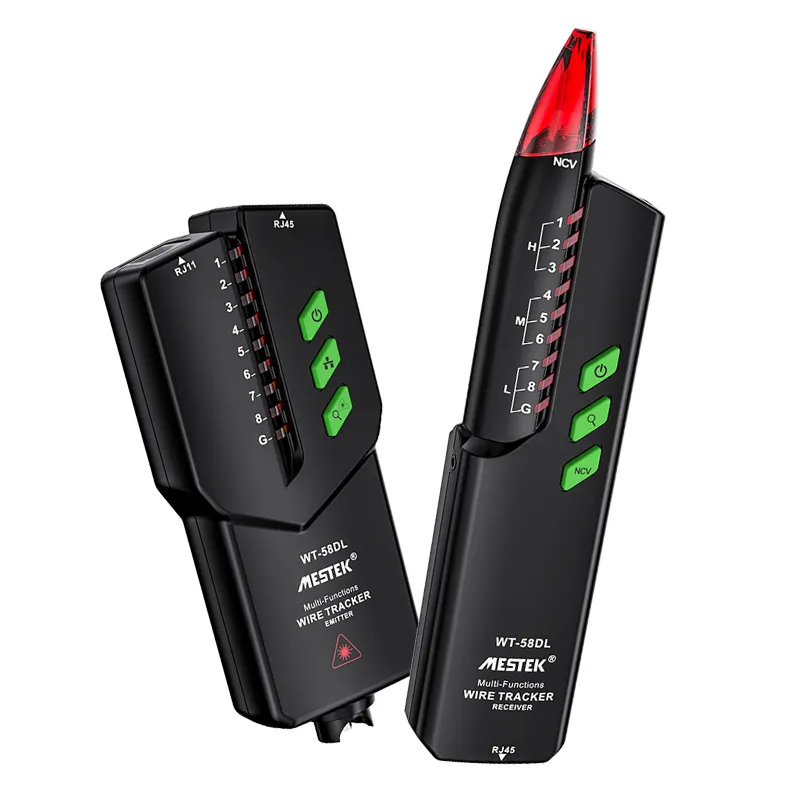

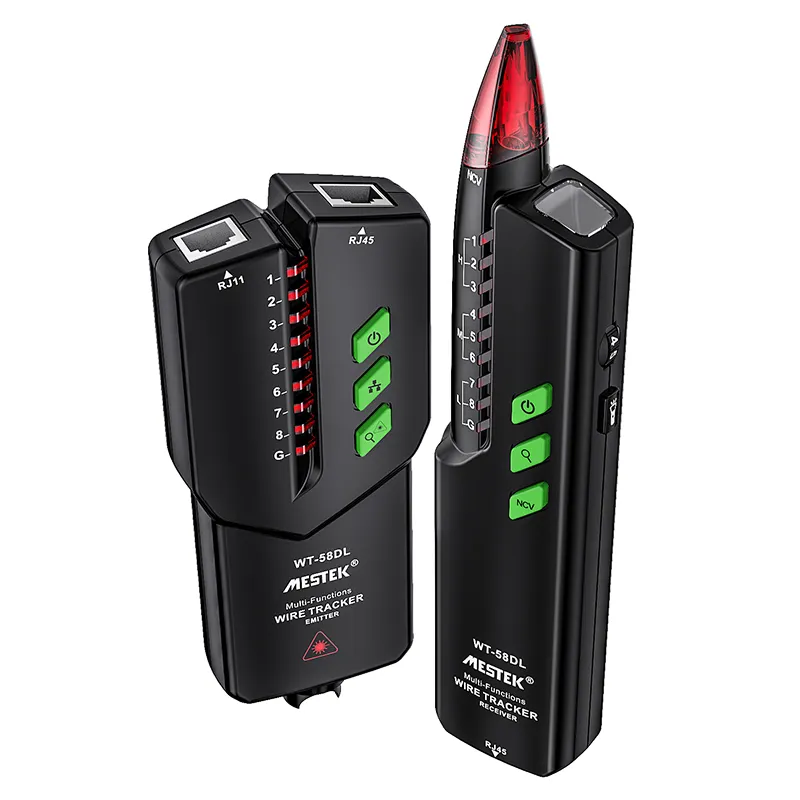

تستر کابل شبکه و فیبر نوری مستک مدل MESTEK WT-58DL یک کیت دو‌تکه برای ردیابی کابل شبکه و تلفن، کنترل سیم‌بندی و یافتن عیب مقدماتی فیبر نوری با نور قرمز است. نام انگلیسی کامل آن MESTEK WT-58DL Multi-Function Digital Wire Tracker, RJ45/RJ11 Network Cable Tester, PoE Line Tracer, Non-Contact AC Voltage Detector and 650nm Visual Red-Light Fiber Tester است. mestek wt-58dl از یک فرستنده و یک گیرنده تشکیل می‌شود؛ نمایش این دو جزء در تصویر اصلی یعنی تحویل یک کیت کامل، نه دو کیت جداگانه.

🔎 معرفی تستر کابل MESTEK WT-58DL

mestek wt-58dl نسخه ارتقایافته خانواده WT-58 است و افزون بر امکانات متداول ردیابی سیم، فرستنده نور قرمز برای بررسی مقدماتی مسیر فیبر نوری دارد. این ترکیب برای تکنسین شبکه، نصاب دوربین، تعمیرکار تلفن و کاربری مناسب است که در یک مأموریت با کابل مسی و فیبر سروکار دارد. سیگنال دیجیتال دستگاه برای کاهش تداخل و صدای مزاحم طراحی شده و گیرنده نیز امکان تنظیم شدت صدا در ۹ سطح را فراهم می‌کند.

در بخش کابل مسی، mestek wt-58dl مسیر کابل متصل به سوئیچ، روتر یا مودم نوری را دنبال می‌کند و برای RJ45، RJ11 و دیگر سیم‌های جریان ضعیف کاربرد دارد. در بخش آزمون، ترتیب رشته‌ها، قطعی، اتصال کوتاه، پیوستگی و قطب مثبت یا منفی خط قابل بررسی است. این ابزار برای عیب‌یابی روزمره ساخته شده و جای دستگاه Certification شبکه یا تجهیزات اندازه‌گیری برق قدرت را نمی‌گیرد.

🔴 تفاوت اصلی WT-58DL با WT-58D

حرف L در mestek wt-58dl به قابلیت نور قرمز دیداری مربوط است. فرستنده به خروجی Visual Red Light مجهز شده تا نور را وارد فیبر کند و شکستگی، خم شدید یا نشتی نور در مسیر کوتاه تا متوسط بهتر دیده شود. سازنده طول موج 650nm، توان 5mW و حداکثر فاصله اعلام‌شده ۵ کیلومتر را برای این بخش ذکر کرده است. این عدد شرایط ایده‌آل مسیر را بیان می‌کند و کیفیت کانکتور، افت اتصال و نوع فیبر بر نتیجه اثر می‌گذارد.

در تصویر رسمی، سازگاری آزمون نور قرمز با رابط‌های ST، SC و FC نشان داده شده است. این نمایش به معنی همراه‌بودن تمام آداپتورهای تصویری نیست؛ اقلام تحویلی باید بر اساس بسته واقعی همین صفحه سنجیده شوند. نور قرمز VFL میزان افت نوری را بر حسب dB اندازه نمی‌گیرد و جای پاورمتر یا OTDR را نمی‌گیرد. برای مکان‌یابی دیداری عیب و کنترل پیوستگی مقدماتی مناسب است.

📡 ردیابی دیجیتال کابل تا ۳۰۰ متر

برد ارسال سیگنال mestek wt-58dl از ۰ تا ۳۰۰ متر اعلام شده است. فرستنده سیگنال را روی کابل قرار می‌دهد و گیرنده با نزدیک‌شدن به مسیر یا پورت مقصد آن را تشخیص می‌دهد. برای کاهش خطا، ابتدا عملکرد هر دو بخش روی یک کابل کوتاه سالم آزمایش و سپس مسیر اصلی دنبال شود. حرکت آرام گیرنده و تنظیم مناسب صدا، تشخیص کابل هدف را میان چند رشته آسان‌تر می‌کند.

فاصله واقعی به جنس و طول کابل، کیفیت سوکت، تجهیزات فعال، نویز محیط و نحوه عبور کابل بستگی دارد. در رک شلوغ نباید کابل‌ها را با فشار کشید یا زبانه سوکت را خم کرد. پس از یافتن مسیر، بهتر است دو سر کابل همان لحظه برچسب‌گذاری شوند. mestek wt-58dl ابزار ردیابی است و تضمین‌کننده پهنای باند یا رده Cat کابل نیست.

🧵 تست ترتیب رشته، قطعی و اتصال کوتاه

نشانگرهای ۱ تا ۸ و G روی فرستنده و گیرنده mestek wt-58dl برای بررسی توالی رشته‌های کابل شبکه استفاده می‌شوند. پرش شماره می‌تواند نشانه قطعی باشد و توالی نامنظم یا روشن‌شدن غیرعادی ممکن است جابه‌جایی یا اتصال کوتاه را نشان دهد. نتیجه باید با استاندارد سربندی همان شبکه، مانند T568A یا T568B، تطبیق داده شود.

قابلیت Continuity برای تشخیص پیوستگی سیم یا کابل و کنترل مقدماتی قطع مسیر کاربرد دارد. دستگاه همچنین وضعیت مثبت و منفی خط را بررسی می‌کند و فرستنده می‌تواند ترتیب کابل متصل به پورت سوئیچ را کنترل کند. این آزمون‌ها برای نصب و تعمیر سریع مفیدند، اما پارامترهایی مانند NEXT، Return Loss یا کیفیت لینک گیگابیتی را اندازه‌گیری نمی‌کنند.

⚡ ردیابی PoE و تشخیص NCV

طبق مشخصات رسمی، mestek wt-58dl می‌تواند کابل متصل به سوئیچ PoE را زمانی دنبال کند که ولتاژ DC کمتر از ۶۰ ولت باشد. واژه PoE به معنی تحمل هر منبع یا هر سطح ولتاژ نیست؛ پیش از اتصال باید نوع پورت و ولتاژ شناخته شود. ابزار به کابل برق شهری متصل نمی‌شود و برای سیم‌های جریان ضعیف و تجهیزات شبکه طراحی شده است.

گیرنده mestek wt-58dl قابلیت NCV برای تشخیص غیرتماسی حضور احتمالی ولتاژ AC حدود ۴۸ ولت و بالاتر دارد. این هشدار ممکن است تحت تأثیر فاصله، عایق، رطوبت و میدان محیط قرار گیرد. خاموش‌بودن هشدار NCV اثبات بی‌برق‌بودن نیست؛ ایمن‌سازی مدار و آزمون با وسیله مناسب سطح ولتاژ همچنان ضروری است.

📞 بررسی خط تلفن و تجهیزات فعال

mestek wt-58dl برای ردیابی و آزمون خط تلفن نیز حالت‌های آزاد، زنگ و اشغال را تشخیص می‌دهد. رابط RJ11 و کابل گیره‌دار همراه، اتصال به مسیرهای متناسب را ساده‌تر می‌کنند. در همه حالت‌ها باید وضعیت خط و محدودیت ورودی مشخص باشد و از اتصال اتفاقی به مدار ناشناخته جلوگیری شود.

امکان کار کنار سوئیچ شبکه، روتر و مودم نوری باعث می‌شود یک تکنسین بتواند مسیر کابل را از اتاق تجهیزات تا پریز مقصد دنبال کند. عبارت مودم نوری در اینجا به ردیابی کابل‌ها و تجهیزات پیرامون آن اشاره دارد؛ آزمون نور قرمز فیبر نیز قابلیت جداگانه فرستنده mestek wt-58dl است و باید با روش ایمن و کانکتور سازگار انجام شود.

🔊 تنظیم صدا، چراغ و کنترل‌ها

گیرنده mestek wt-58dl یک چرخ تنظیم صدا با ۹ سطح دارد. در محیط آرام می‌توان شدت کمتر را انتخاب کرد و در فضای شلوغ از سطح بالاتر یا هدفون همراه استفاده کرد. چراغ روی گیرنده برای کار در رک، سقف کاذب یا محل کم‌نور مفید است. دکمه‌های روشن‌کردن، اسکن سیم و NCV روی بدنه جدا هستند تا تغییر حالت سریع انجام شود.

خروجی نور قرمز فرستنده باید تنها در زمان آزمون فعال شود و نباید مستقیم به چشم تابانده شود. درپوش و کانکتور باید تمیز بمانند؛ گردوغبار روی سطح فیبر می‌تواند نتیجه را ضعیف کند. پس از پایان کار، هر دو واحد mestek wt-58dl خاموش و داخل کیف قرار گیرند تا باتری تخلیه نشود و سوکت‌ها آسیب نبینند.

🔋 باتری، ابعاد و شرایط محیطی

فرستنده و گیرنده mestek wt-58dl هرکدام به یک باتری 9V 6F22 نیاز دارند؛ در مجموع دو باتری. تصویر رسمی لوازم جانبی، باتری‌ها را Optional معرفی می‌کند، بنابراین همراه‌بودن آن‌ها در این صفحه تضمین نشده است. برای مأموریت بهتر است دو باتری سالم آماده باشد و در نگهداری طولانی از دستگاه خارج شوند.

ابعاد گیرنده ۱۹۰ × ۴۰ × ۲۳ میلی‌متر و ابعاد فرستنده ۱۴۰ × ۶۰ × ۲۵ میلی‌متر اعلام شده است. دمای کار ۰ تا ۴۰ درجه سانتی‌گراد و دمای نگهداری منفی ۱۰ تا ۵۰ درجه سانتی‌گراد است؛ رطوبت نسبی هر دو حالت حداکثر ۸۰ درصد و بدون میعان ذکر شده است. کیف همراه حمل یکپارچه کیت را آسان می‌کند.

📊 جدول مشخصات فنی MESTEK WT-58DL

📦 اقلام همراه و تعداد واقعی کیت

• یک فرستنده: واحد Emitter مدل MESTEK WT-58DL
• یک گیرنده: واحد Receiver مدل MESTEK WT-58DL
• یک کابل شبکه: رابط RJ45 قابل‌مشاهده در بسته
• یک کابل گیره‌دار: رابط RJ11/6P با گیره سوسماری
• یک هدفون: برای شنیدن سیگنال در محیط شلوغ
• یک کیف: کیف نگهداری و حمل
• دفترچه و جعبه: راهنمای کاربر و بسته‌بندی کارخانه

هر خرید این صفحه شامل یک کیت mestek wt-58dl است. یک کیت از یک فرستنده و یک گیرنده تشکیل می‌شود و تصاویر این دو بخش نباید دو محصول مستقل برداشت شوند. دو باتری ۹ ولت در تصویر رسمی Optional هستند و همراه‌بودن آن‌ها تضمین نشده است.

⚖️ مقایسه با مدل‌های مشابه

اگر نور قرمز فیبر لازم نیست، صفحه تستر کابل MESTEK WT-58D را بررسی کنید. برای مقایسه با برند دیگر نیز تستر و ردیاب UNI-T UT682 گزینه مناسبی است. مزیت اصلی mestek wt-58dl تجمیع آزمون‌های مسی و VFL مقدماتی در یک کیف است.

💰 قیمت و خرید MESTEK WT-58DL

قیمت mestek wt-58dl از قیمت تازه تأمین‌کننده محاسبه می‌شود و مبلغ معتبر همان عدد نمایش‌داده‌شده در صفحه عصرتولز است. پیش از خرید مشخص کنید که ردیابی RJ45/RJ11، کار روی PoE زیر ۶۰ ولت، NCV و نور قرمز 650nm فیبر موردنیاز شماست. برای مشاهده مدل‌های بیشتر وارد دسته تستر شبکه عصرتولز شوید.

mestek wt-58dl برای نصب، نگهداری و عیب‌یابی روزمره شبکه مناسب است؛ اما Certification کابل، اندازه‌گیری افت نوری یا آزمون تخصصی برق قدرت انجام نمی‌دهد. انتخاب درست زمانی است که یک ابزار قابل‌حمل برای ردیابی مسیر، کنترل سیم‌بندی، هشدار ولتاژ و مشاهده عیب فیبر می‌خواهید.

❓ پرسش‌های متداول

قابلیت نور قرمز WT-58DL چه تفاوتی ایجاد می‌کند؟

mestek wt-58dl نور قرمز 650nm با توان اعلام‌شده 5mW دارد که برای مشاهده مقدماتی شکستگی یا نشتی نور فیبر تا فاصله اعلام‌شده ۵ کیلومتر به کار می‌رود؛ این قابلیت در WT-58D وجود ندارد.

آیا دستگاه کابل متصل به سوئیچ PoE را ردیابی می‌کند؟

بله، به شرط آنکه ولتاژ DC کمتر از ۶۰ ولت باشد. پیش از اتصال mestek wt-58dl نوع پورت و سطح ولتاژ را بررسی کنید.

در هر سفارش چند دستگاه تحویل می‌شود؟

یک کیت MESTEK WT-58DL شامل یک فرستنده و یک گیرنده تحویل می‌شود. تصویر دو جزء به معنی دو کیت نیست.

آیا باتری داخل بسته است؟

هر بخش به یک باتری 9V 6F22 نیاز دارد، اما سازنده باتری‌ها را Optional نشان داده و همراه‌بودن آن‌ها تضمین نشده است.

✅ مشخصات کوتاه و موردی

• برند: MESTEK / مستک
• مدل: WT-58DL
• نوع: تستر و ردیاب دیجیتال کابل و فیبر
• اجزا: یک فرستنده و یک گیرنده
• پورت‌ها: RJ45 و RJ11
• برد سیم: ۰ تا ۳۰۰ متر
• نور فیبر: 650nm، توان 5mW، تا ۵ کیلومتر
• رابط فیبر: ST، SC و FC طبق تصویر رسمی
• تست‌ها: ترتیب رشته، قطعی، اتصال کوتاه، پیوستگی و قطب
• PoE: کمتر از ۶۰ ولت DC
• NCV: حدود ۴۸ ولت AC و بالاتر
• صدا: قابل تنظیم در ۹ سطح
• تغذیه: دو باتری 9V 6F22؛ همراه تضمین نشده
• تعداد: یک کیت در هر سفارش
