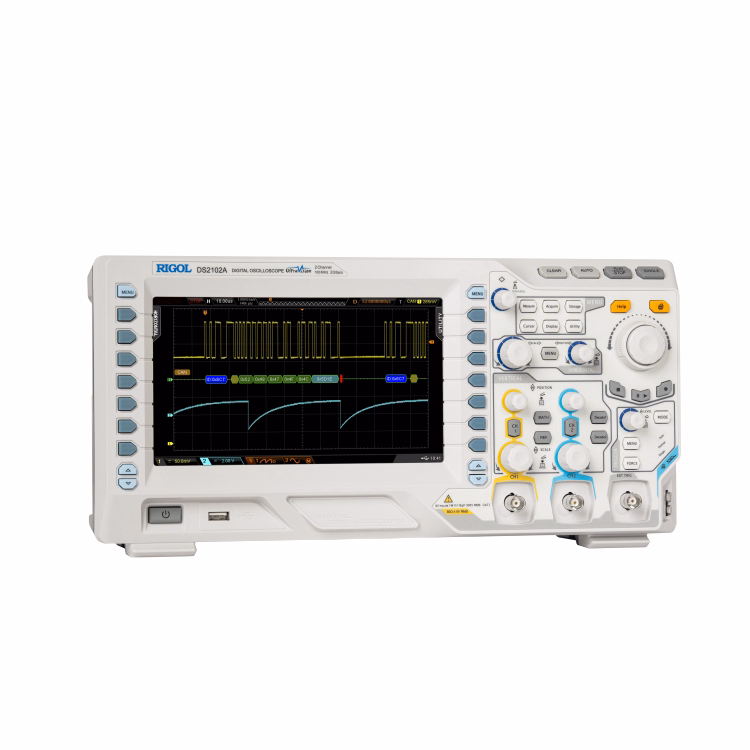

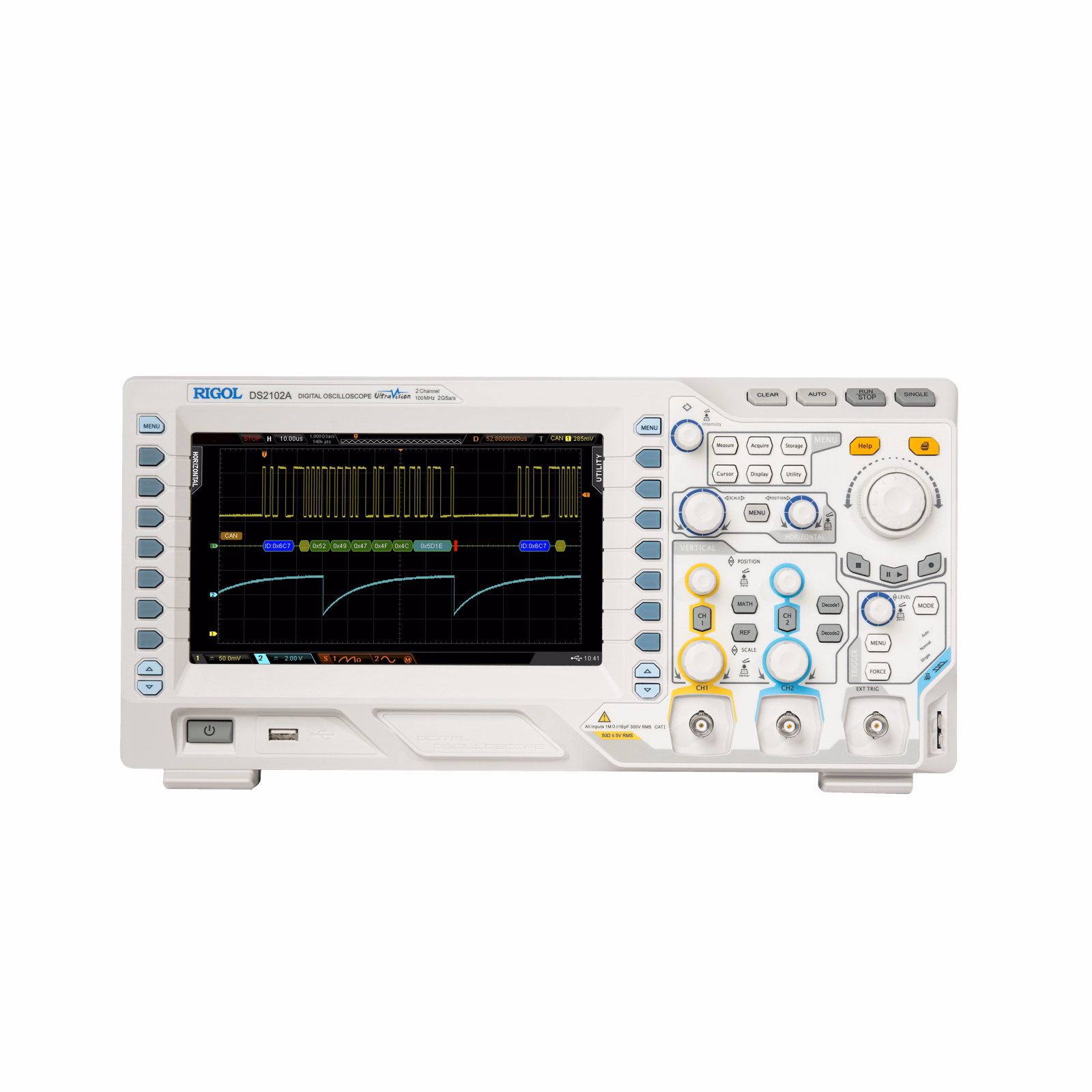

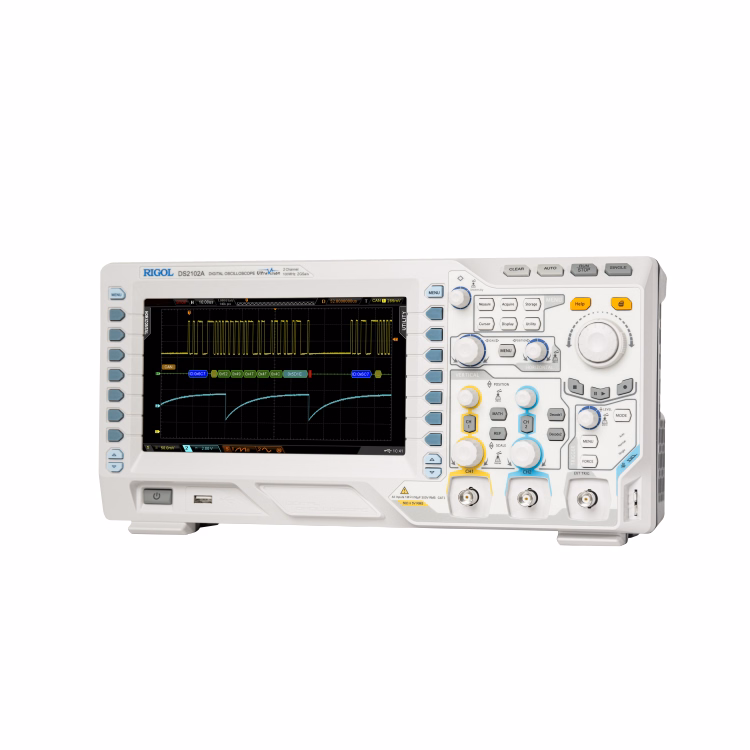

🔬 اسیلوسکوپ دیجیتال رومیزی ریگول مدل RIGOL DS2102A
اسیلوسکوپ دیجیتال رومیزی ریگول مدل RIGOL DS2102A یک ابزار اندازهگیری دوکاناله با پهنای باند ۱۰۰ مگاهرتز است که برای مشاهده شکل موج، بررسی زمانبندی سیگنالها و عیبیابی مدارهای الکترونیکی طراحی شده است. این مدل از خانواده DS2000A ریگول، نمایشگر ۸ اینچی و کنترلهای مستقل دو کانال را در بدنهای رومیزی قرار میدهد. ترکیب ورودی قابل انتخاب ۱ مگااهم یا ۵۰ اهم، ثبت سریع شکل موج و حافظه قابل تنظیم، آن را برای کار در آزمایشگاه، آموزش و تعمیرات برد مناسب میکند. نام انگلیسی محصول RIGOL DS2102A 100 MHz 2-Channel 2 GSa/s Digital Storage Oscilloscope است.
⚙️ پهنای باند و نمونهبرداری در عمل
پهنای باند آنالوگ این اسیلوسکوپ در مدل دقیق DS2102A برابر ۱۰۰ مگاهرتز است. بیشینه نرخ نمونهبرداری بلادرنگ هنگام استفاده از یک کانال به ۲ گیگاسمپل بر ثانیه میرسد و در حالت دوکاناله ۱ گیگاسمپل بر ثانیه است. بنابراین هنگام مقایسه دستگاهها باید تعداد کانالهای فعال را هم در نظر گرفت؛ عدد بیشینه نمونهبرداری به معنی حفظ همان سرعت برای هر دو ورودی بهطور همزمان نیست. مبدل آنالوگ به دیجیتال دستگاه رزولوشن ۸ بیتی دارد و حالت پردازشی High Resolution را نباید با مبدل سختافزاری ۱۲ بیتی یکسان دانست.
برای مشاهده دقیقتر سیگنال، میتوانید کوپلینگ ورودی را روی AC، DC یا GND قرار دهید. محدوده عمودی در ورودی ۱ مگااهم از ۵۰۰ میکروولت بر تقسیم تا ۱۰ ولت بر تقسیم است؛ مقدار ۵۰۰ میکروولت از تقویت دیجیتال محدوده ۱ میلیولت حاصل میشود. در ورودی ۵۰ اهم، انتهای محدوده به ۱ ولت بر تقسیم محدود میشود. انتخاب امپدانس باید متناسب با منبع سیگنال و پراب انجام شود تا بارگذاری مدار یا خطای دامنه کاهش یابد.
📊 حافظه، تریگر و تحلیل شکل موج
حافظه استاندارد ثبت در حالت تککاناله تا ۱۴ میلیون نقطه و در حالت دوکاناله تا ۷ میلیون نقطه است. افزایش آن به ۵۶ میلیون نقطه تککاناله یا ۲۸ میلیون نقطه دوکاناله به گزینه اختیاری حافظه نیاز دارد؛ این ظرفیت افزوده جزو امکانات قطعی بسته پایه محسوب نمیشود. حافظه عمیق کمک میکند بخش طولانیتری از رویداد را ثبت کنید و سپس جزئیات زمانی همان ثبت را با بزرگنمایی بررسی کنید.
نرخ برداشت شکل موج تا ۵۲ هزار شکل موج در ثانیه و نمایش شدت با حداکثر ۲۵۶ سطح، برای دیدن رفتار تکراری سیگنال و رویدادهای کمتکرار کاربرد دارند. این بیشینهها به تنظیمات کاری وابستهاند. امکانات ریاضی شامل جمع، تفریق، ضرب، تقسیم و FFT است؛ FFT نمایی از مؤلفههای فرکانسی سیگنال ثبتشده ارائه میدهد. ثبت، بازپخش و تحلیل سختافزاری تا ۶۵ هزار فریم نیز برای دنبالکردن تغییرات متوالی سیگنال در دسترس است.
🖥️ نمایشگر، بدنه و ارتباطات

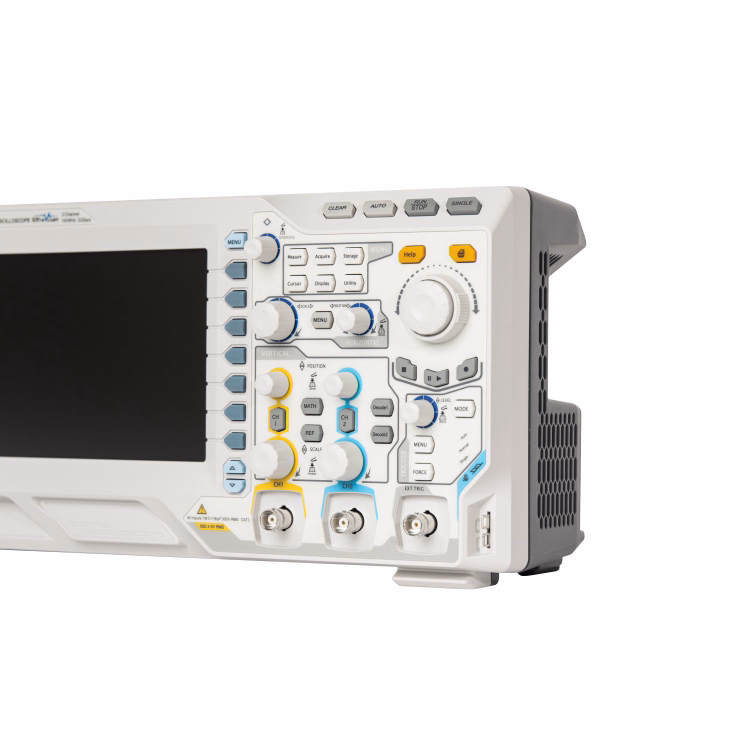

نمایشگر رنگی TFT LCD دستگاه ۸ اینچ اندازه دارد و وضوح آن ۸۰۰ × ۴۸۰ پیکسل است. کلیدها و ولومهای جلویی امکان تغییر سریع مقیاس افقی، دامنه عمودی و تنظیمات تریگر را فراهم میکنند. ابعاد بدنه با دسته و پایههای جمعشده، با احتساب ارتفاع ولومها، برابر ۳۶۱٫۶ میلیمتر عرض، ۱۷۹٫۶ میلیمتر ارتفاع و ۱۳۰٫۸ میلیمتر عمق است. وزن بدون بستهبندی حدود ۳٫۹ کیلوگرم با تلرانس ۰٫۵ کیلوگرم اعلام شده است؛ بنابراین برای استقرار ثابت روی میز کار طراحی شده است.

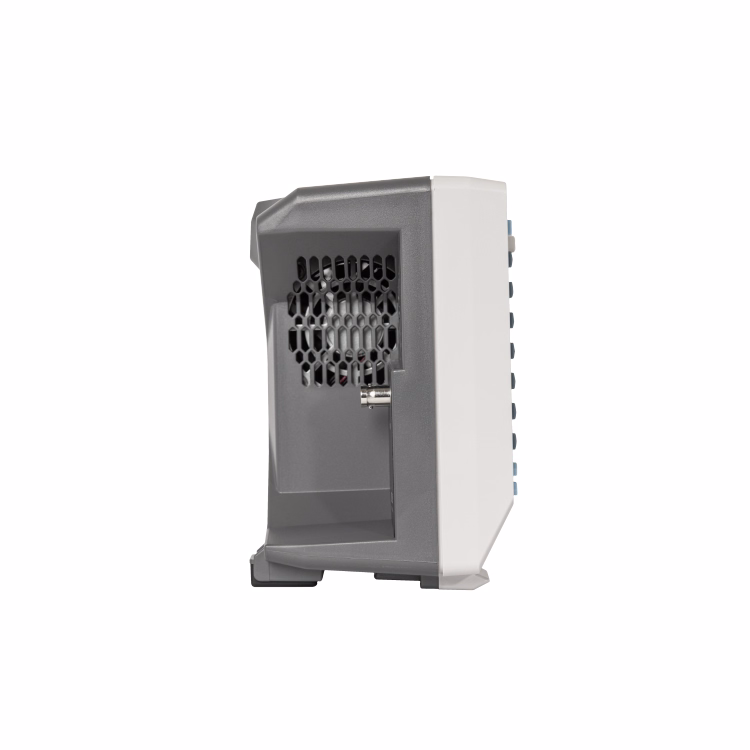

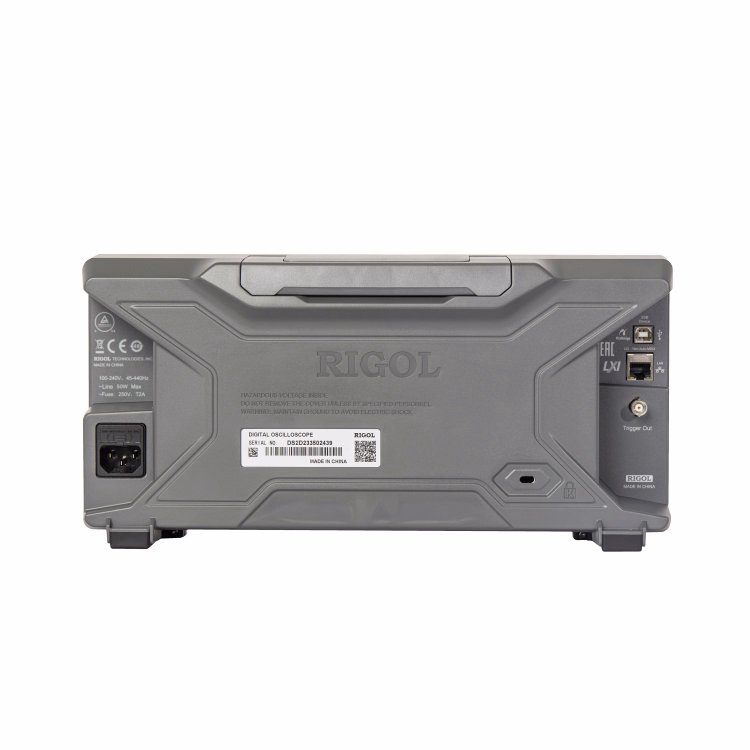

درگاههای USB Host، USB Device و شبکه LAN ارتباط با تجهیزات جانبی و رایانه را امکانپذیر میکنند. رابط AUX نیز در مجموعه ارتباطات دستگاه قرار دارد. اتصال GPIB به مبدل اختیاری USB-GPIB نیاز دارد. ورودی تغذیه برق شهر ۱۰۰ تا ۲۴۰ ولت با فرکانس ۴۵ تا ۴۴۰ هرتز است و حداکثر توان مصرفی ۵۰ وات ذکر شده است. خنککاری با فن انجام میشود؛ هنگام قرار دادن دستگاه روی میز، فضای گردش هوا در اطراف دریچهها را باز نگه دارید.
📦 اقلام همراه و گزینههای اختیاری
در فهرست استاندارد سازنده برای DS2102A، دستگاه، کابل برق متناسب با مقصد، کابل USB، دو پراب پسیو مدل PVP2350 و راهنمای شروع سریع چاپی معرفی شدهاند. اقلام بسته وارداتی باید هنگام تأمین با همین فهرست تطبیق داده شوند. پراب لاجیک، کیف حمل، کیت نصب رک، مبدل USB-GPIB و گزینههای نرمافزاری نباید بدون تأیید بسته بهعنوان اقلام همراه فروخته شوند. این مدل دو ورودی آنالوگ دارد؛ قابلیت ۱۶ کانال دیجیتال مربوط به مدلهای MSO و ژنراتور داخلی مربوط به نسخههای مشخص دارای پسوند S است.
🛒 قیمت و خرید از عصرتولز
برای خرید اسیلوسکوپ دیجیتال رومیزی ریگول مدل RIGOL DS2102A، ابتدا تعداد ورودیهای مورد نیاز، محدوده فرکانسی مدار و امکانات اختیاری لازم را مشخص کنید. قیمت و وضعیت سفارش در بخش خرید همین صفحه نمایش داده میشود؛ در وضعیت ناموجود، امکان ثبت سفارش فعال نیست. برای بررسی انتخابهای دیگر میتوانید مجموعه اسیلوسکوپهای دیجیتال رومیزی را ببینید. اگر به پهنای باند بالاتر در همین خانواده نیاز دارید، اسیلوسکوپ ریگول DS2202A با پهنای باند ۲۰۰ مگاهرتز گزینهای مرتبط برای مقایسه است.
📋 جدول مشخصات فنی
| برند |
ریگول RIGOL |
| مدل |
DS2102A |
| نوع دستگاه |
اسیلوسکوپ دیجیتال رومیزی |
| پهنای باند |
۱۰۰ مگاهرتز |
| کانال آنالوگ |
۲ کانال |
| نرخ نمونهبرداری |
تککاناله تا ۲ GSa/s؛ دوکاناله تا ۱ GSa/s |
| رزولوشن ADC |
۸ بیت |
| حافظه استاندارد |
تککاناله ۱۴ Mpts؛ دوکاناله ۷ Mpts |
| حافظه اختیاری |
تککاناله ۵۶ Mpts؛ دوکاناله ۲۸ Mpts، با گزینه ارتقا |
| نرخ برداشت شکل موج |
حداکثر ۵۲٬۰۰۰ شکل موج بر ثانیه |
| نمایشگر |
۸ اینچ TFT LCD، وضوح ۸۰۰ × ۴۸۰ |
| امپدانس ورودی |
۱ مگااهم یا ۵۰ اهم |
| کوپلینگ ورودی |
AC / DC / GND |
| ارتباطات |
USB Host، USB Device، LAN و AUX؛ GPIB با مبدل اختیاری |
| تغذیه |
۱۰۰ تا ۲۴۰ ولت AC، فرکانس ۴۵ تا ۴۴۰ هرتز |
| توان مصرفی |
حداکثر ۵۰ وات |
| ابعاد عرض × ارتفاع × عمق |
۳۶۱٫۶ × ۱۷۹٫۶ × ۱۳۰٫۸ میلیمتر |
| وزن بدون بسته |
۳٫۹ ± ۰٫۵ کیلوگرم |
| دمای کاری |
۰ تا ۵۰ درجه سانتیگراد |
⚖️ مقایسه با مدلهای مشابه
DS2102A و DS2202A هر دو دوکاناله هستند، اما پهنای باند مدل دوم ۲۰۰ مگاهرتز است. در مقابل، DS1054Z چهار کانال آنالوگ با پهنای باند پایه ۵۰ مگاهرتز دارد؛ برای بررسی همزمان چهار خط سیگنال ممکن است تعداد کانال مهمتر از پهنای باند باشد. مدل MSO2102A به کانالهای دیجیتال مجهز است و نباید با DS2102A یکسان معرفی شود. انتخاب نهایی به نوع مدار و تعداد سیگنالهایی بستگی دارد که باید همزمان مشاهده شوند.
❓ پرسشهای متداول
آیا این مدل فانکشن ژنراتور داخلی دارد؟
خیر؛ DS2102A پایه فاقد سیگنال ژنراتور داخلی است. امکانات نسخههای دارای پسوند S را نباید به این مدل نسبت داد.
آیا حافظه ۵۶ میلیون نقطه بهصورت استاندارد فعال است؟
خیر؛ دیتاشیت حافظه ۱۴ میلیون نقطه تککاناله را استاندارد و ۵۶ میلیون نقطه را اختیاری معرفی میکند. فعال بودن گزینه ارتقا باید برای دستگاه تحویلی جداگانه تأیید شود.
آیا نرخ ۲ گیگاسمپل برای هر دو کانال همزمان است؟
خیر؛ این بیشینه مربوط به تککاناله است. در استفاده همزمان از دو کانال، نرخ نمونهبرداری تا ۱ گیگاسمپل بر ثانیه خواهد بود.
کاربرد ورودی ۵۰ اهم چیست؟
این ورودی برای اتصال به منابع و مسیرهای سیگنال متناسب با امپدانس ۵۰ اهم کاربرد دارد. انتخاب آن بدون توجه به دامنه مجاز و توان منبع میتواند باعث اندازهگیری نادرست یا آسیب شود؛ تنظیم ورودی باید با شرایط مدار هماهنگ باشد.
✅ مشخصات کوتاه
- نوع دستگاه: اسیلوسکوپ دیجیتال رومیزی
- پهنای باند: ۱۰۰ مگاهرتز
- کانال آنالوگ: ۲ کانال
- نرخ نمونهبرداری: تککاناله تا ۲ GSa/s؛ دوکاناله تا ۱ GSa/s
- رزولوشن ADC: ۸ بیت
- حافظه استاندارد: تککاناله ۱۴ Mpts؛ دوکاناله ۷ Mpts
- حافظه اختیاری: تککاناله ۵۶ Mpts؛ دوکاناله ۲۸ Mpts، با گزینه ارتقا
- نرخ برداشت شکل موج: حداکثر ۵۲٬۰۰۰ شکل موج بر ثانیه
- نمایشگر: ۸ اینچ TFT LCD، وضوح ۸۰۰ × ۴۸۰
- امپدانس ورودی: ۱ مگااهم یا ۵۰ اهم
- کوپلینگ ورودی: AC / DC / GND
- ارتباطات: USB Host، USB Device، LAN و AUX؛ GPIB با مبدل اختیاری
- تغذیه: ۱۰۰ تا ۲۴۰ ولت AC، فرکانس ۴۵ تا ۴۴۰ هرتز
- توان مصرفی: حداکثر ۵۰ وات
- ابعاد عرض × ارتفاع × عمق: ۳۶۱٫۶ × ۱۷۹٫۶ × ۱۳۰٫۸ میلیمتر
- وزن بدون بسته: ۳٫۹ ± ۰٫۵ کیلوگرم
- دمای کاری: ۰ تا ۵۰ درجه سانتیگراد
