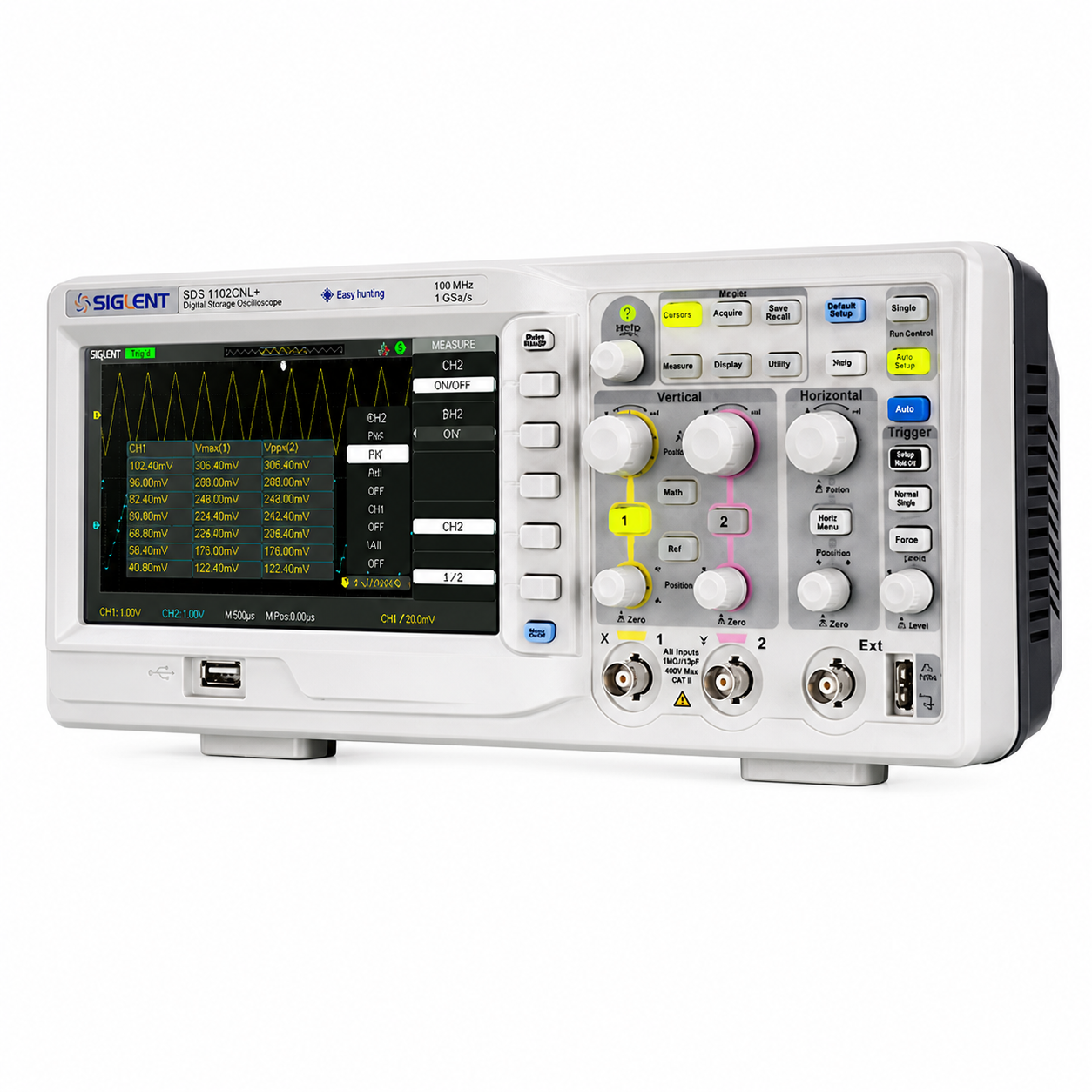

اسیلوسکوپ سیگلنت مدل SIGLENT SDS1102CNL+ یک دستگاه اندازه‌گیری رومیزی دوکاناله برای مشاهده و تحلیل سیگنال‌های الکترونیکی است. نام کامل انگلیسی آن SIGLENT SDS1102CNL+ 100 MHz 2-Channel Digital Storage Oscilloscope است. پهنای باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری زمان واقعی تا ۱ گیگاسمپل بر ثانیه، نمایشگر رنگی ۷ اینچ و مجموعه‌ای از ابزارهای اندازه‌گیری و پردازش شکل موج، این مدل را برای تعمیرات برد، آموزش الکترونیک، آزمایشگاه و عیب‌یابی مدارهای کنترل مناسب می‌کند. مشخصات این صفحه فقط به نسخه SDS1102CNL+ مربوط است و تصویر یا داده مدل‌های SDS1102A و SDS1122E به آن نسبت داده نشده است.

معرفی اسیلوسکوپ سیگلنت SDS1102CNL+

SDS1102CNL+ در گروه اسیلوسکوپ‌های ذخیره‌ساز دیجیتال قرار می‌گیرد. دستگاه دو ورودی آنالوگ مستقل و یک ورودی تریگر خارجی دارد. ورودی EXT کانال اندازه‌گیری سوم نیست و برای هماهنگ‌کردن ثبت شکل موج با یک سیگنال خارجی استفاده می‌شود. دو کانال اصلی امکان مقایسه هم‌زمان ورودی و خروجی یک مدار، مشاهده اختلاف فاز، بررسی رفتار منبع تغذیه و تحلیل دو گره مرتبط را فراهم می‌کنند. برای مشاهده گزینه‌های دیگر می‌توانید وارد دسته اسیلوسکوپ دیجیتال رومیزی عصرتولز شوید.

پنل جلویی دارای کنترل‌های مستقیم ولتاژ بر تقسیم، زمان بر تقسیم، موقعیت کانال و تنظیمات تریگر است. این چیدمان باعث می‌شود تغییرات پرتکرار بدون پیمایش طولانی در منوها انجام شوند. کلیدهای کانال، منوی اندازه‌گیری و کنترل‌های افقی و عمودی به‌صورت مجزا قرار گرفته‌اند. دستگاه رومیزی است و برای آن تنوع تعداد خرید ساخته نمی‌شود؛ تنها ویژگی واقعی فروش که می‌تواند متغیر باشد گزینه گارانتی مصوب فروشگاه است.

پهنای باند و نرخ نمونه‌برداری

پهنای باند آنالوگ این مدل ۱۰۰MHz است و زمان صعود آن کمتر از ۳٫۵ نانوثانیه اعلام شده است. نرخ نمونه‌برداری زمان واقعی تا ۱GSa/s می‌رسد و نرخ نمونه‌برداری معادل تا ۵۰GSa/s ذکر شده است. این دو عدد کاربرد یکسان ندارند: نرخ زمان واقعی برای ثبت سیگنال تک‌رویداد و متغیر اهمیت دارد، درحالی‌که نمونه‌برداری معادل از تکرار یک شکل موج پایدار استفاده می‌کند. هنگام انتخاب دستگاه باید نوع سیگنال و نیاز واقعی پروژه در نظر گرفته شود و صرفاً بزرگ‌ترین عدد روی جدول مقایسه ملاک نباشد.

تفکیک‌پذیری عمودی ۸ بیت است. حساسیت عمودی از ۲ میلی‌ولت بر تقسیم تا ۱۰ ولت بر تقسیم تنظیم می‌شود و ضریب پراب‌های 1X، 10X، 100X و 1000X قابل انتخاب است. بیشینه ولتاژ ورودی اعلام‌شده ۴۰۰ ولت برای مجموع DC و قله AC است، اما این مقدار جایگزین بررسی رده ایمنی پراب، اتصال زمین و شرایط مدار نیست. اندازه‌گیری برق شهر یا مدار قدرت باید فقط با پراب مناسب و رعایت کامل اصول ایمنی انجام شود.

حافظه و ثبت شکل موج

عمق حافظه پایه دستگاه ۴۰Kpts است و در حالت Long Memory می‌تواند تا ۲Mpts افزایش یابد. حافظه بیشتر اجازه می‌دهد بازه زمانی طولانی‌تری ثبت و سپس بخش موردنظر بزرگ‌نمایی شود. در نرخ نمونه‌برداری بالا، حافظه محدودتر زودتر پر می‌شود؛ بنابراین تنظیم زمان، نرخ نمونه‌برداری و حافظه باید متناسب با رخداد مورد بررسی انجام شود. برای یک پالس گذرا ممکن است نرخ بالا اولویت داشته باشد، اما برای مشاهده روند کند یا توالی طولانی، حافظه بیشتر ارزشمندتر است.

Waveform Recorder برای ثبت پیوسته مجموعه‌ای از شکل موج‌ها و مرور بعدی آن‌ها کاربرد دارد. خروجی Pass/Fail نیز می‌تواند شکل موج را با محدوده تعریف‌شده مقایسه کند. این قابلیت در آزمون تکرارشونده بردها مفید است، ولی نتیجه آن به تنظیم صحیح ماسک، پراب و شرایط اندازه‌گیری وابسته خواهد بود. دستگاه همچنین امکان ذخیره داده و تنظیمات را از طریق USB فراهم می‌کند.

نمایشگر و اندازه‌گیری خودکار

نمایشگر رنگی TFT-LCD هفت اینچی با وضوح ۸۰۰×۴۸۰ پیکسل برای نمایش دو کانال، اطلاعات تریگر، مقیاس‌ها و نتایج اندازه‌گیری استفاده می‌شود. روشنایی شبکه و شدت نمایش شکل موج قابل تنظیم است. رابط کاربری چندزبانه و منوهای روی صفحه، دسترسی به تنظیمات را ساده‌تر می‌کنند. این مدل صفحه لمسی ندارد و کنترل اصلی از طریق کلیدها و ولوم‌های پنل انجام می‌شود.

دستگاه ۳۲ پارامتر اندازه‌گیری خودکار را پشتیبانی می‌کند. پارامترهایی مانند فرکانس، دوره، دامنه، مقدار مؤثر، زمان صعود و زمان نزول می‌توانند بدون محاسبه دستی خوانده شوند. Cursor برای اندازه‌گیری دستی اختلاف زمان یا ولتاژ به کار می‌رود. استفاده درست از اندازه‌گیری خودکار نیازمند شکل موج پایدار، دامنه مناسب و تنظیم صحیح تریگر است؛ سیگنال پرنویز یا خارج از صفحه می‌تواند نتیجه غیرقابل‌اعتماد ایجاد کند.

تریگر، ریاضی و FFT

تریگرهای Edge، Pulse، Video، Slope و Alternate برای پایدارکردن رخداد موردنظر در اختیار کاربر هستند. Edge برای بسیاری از سیگنال‌های دیجیتال و آنالوگ نقطه شروع مناسبی است. Pulse برای بررسی پهنای پالس، Video برای سیگنال‌های ویدئویی، Slope برای شیب مشخص و Alternate برای کار با دو کانال استفاده می‌شود. انتخاب منبع تریگر، سطح و جهت لبه باید با سیگنال هماهنگ باشد تا صفحه ناپایدار نشود.

توابع ریاضی جمع، تفریق، ضرب، تقسیم و FFT برای تحلیل بیشتر شکل موج‌ها در دسترس‌اند. FFT نمایی از مؤلفه‌های فرکانسی سیگنال می‌دهد و برای یافتن هارمونیک، نویز یا فرکانس غالب مفید است. نتیجه FFT به نرخ نمونه‌برداری، طول رکورد، پنجره انتخابی و مقیاس عمودی وابسته است و جایگزین تحلیل‌گر طیف تخصصی در تمام کاربردها نیست. فیلترهای دیجیتال نیز برای محدودکردن بخش‌هایی از طیف و خواندن بهتر سیگنال قابل استفاده‌اند.

درگاه‌ها و ارتباط با رایانه

USB Host برای حافظه جانبی، USB Device برای ارتباط با رایانه و LAN برای اتصال شبکه در نظر گرفته شده‌اند. خروجی Pass/Fail نیز امکان استفاده در آزمون خودکار را فراهم می‌کند. انتقال فایل، ذخیره تصویر صفحه و کنترل از راه دور به نرم‌افزار و روش ارتباط وابسته است. پیش از راه‌اندازی ارتباط شبکه یا رایانه باید راهنمای همان نسخه دستگاه و نرم‌افزار سازگار بررسی شود.

یک گزینه نزدیک و جدیدتر برای مقایسه، اسیلوسکوپ سیگلنت SDS1102X-E است. هر دو مدل ۱۰۰ مگاهرتز و دوکاناله‌اند، اما معماری حافظه، نرخ ثبت شکل موج، قابلیت‌های پردازشی و نسل سخت‌افزار یکسان نیست. اگر سرعت ثبت و حافظه عمیق‌تر اولویت اصلی باشد، مدل جدیدتر باید جداگانه بررسی شود؛ اگر سازگاری با نیاز جاری و بودجه مهم‌تر است، مشخصات همین مدل می‌تواند کافی باشد.

ابعاد، ساختار و محل استفاده

ابعاد نمای رسمی حدود ۳۲۳ میلی‌متر عرض، ۱۳۶ میلی‌متر عمق و ۱۵۷ میلی‌متر ارتفاع است و وزن منبع حدود ۲٫۵ کیلوگرم ثبت شده است. پایه‌های جلویی برای ایجاد زاویه دید بهتر باز می‌شوند. در پشت دستگاه درگاه LAN، خروجی Pass/Fail و USB Device دیده می‌شود. اطراف دریچه‌های تهویه باید باز بماند و دستگاه روی سطح پایدار، خشک و دور از گردوغبار رسانا قرار گیرد.

این اسیلوسکوپ برای میز تعمیرات، آزمایشگاه آموزشی، بررسی منابع تغذیه، مدارهای صوتی، سنسورها، میکروکنترلرها و درایورهای صنعتی کاربرد دارد. پیش از اتصال پراب باید زمین مدار، اختلاف پتانسیل نقاط و محدوده ولتاژ مشخص باشد. گیره زمین اسیلوسکوپ رومیزی معمولاً به ارت متصل است و اتصال اشتباه آن به نقطه دارای ولتاژ می‌تواند اتصال کوتاه و خطر جدی ایجاد کند.

اقلام همراه بسته

• یک دستگاه اسیلوسکوپ SIGLENT SDS1102CNL+
• دو پراب اندازه‌گیری
• کابل برق
• کابل USB
• دفترچه راهنما و بسته‌بندی همان مدل

تصویر بسته منبع، دستگاه و اقلام فوق را کنار کارتن همان مدل نشان می‌دهد. این مشاهده شاهد بسته یک دستگاه است و به معنی موجودی یک‌عددی عصرتولز یا اجازه ایجاد تنوع تعداد خرید نیست. تعداد و نوع اقلام هنگام تحویل باید با بسته واقعی و فاکتور کنترل شود، زیرا نسخه منطقه‌ای یا سری تأمین ممکن است در نوع کابل برق یا جزئیات دفترچه تفاوت داشته باشد.

جدول مشخصات فنی SDS1102CNL+

قیمت و خرید اسیلوسکوپ SDS1102CNL+

قیمت این محصول از قیمت تازه منبع و فرمول مصوب عصرتولز محاسبه می‌شود. موجودی منبع نیز پیش از ثبت سفارش باید دوباره خوانده شود، اما کاهش موجودی منبع به‌تنهایی اجازه ناموجودکردن خودکار کالایی را که ممکن است در انبار عصرتولز باشد ایجاد نمی‌کند. برای انتخاب درست، پهنای باند، تعداد کانال، عمق حافظه، نرخ نمونه‌برداری، نوع تریگر و حدود ولتاژ پراب را با نیاز پروژه تطبیق دهید. این دستگاه تنوع تعداد خرید ندارد و فقط تنوع واقعی گارانتی برای فروش آن استفاده می‌شود.

پرسش‌های متداول

آیا SDS1102CNL+ دو کانال دارد؟

بله، دستگاه دو کانال آنالوگ و یک ورودی تریگر خارجی دارد. EXT کانال کامل اندازه‌گیری نیست.

آیا حافظه دستگاه همیشه ۲Mpts است؟

خیر. حافظه پایه ۴۰Kpts است و مقدار تا ۲Mpts به حالت Long Memory و تنظیمات ثبت وابسته است.

آیا دستگاه دیکد پروتکل سریال یا فانکشن ژنراتور داخلی دارد؟

در شواهد دقیق این مدل چنین قابلیت‌هایی به‌عنوان ویژگی پایه تأیید نشده‌اند؛ بنابراین در این صفحه به آن‌ها ادعا نشده است.

آیا می‌توان گیره زمین را به هر نقطه مدار وصل کرد؟

خیر. زمین اسیلوسکوپ رومیزی معمولاً به ارت متصل است و اتصال اشتباه می‌تواند اتصال کوتاه ایجاد کند. پیش از اتصال باید مرجع زمین مدار مشخص باشد.
