اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS1202X-HD

اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS1202X-HD یک اسیلوسکوپ رومیزی دوکاناله با پهنای باند ۲۰۰ مگاهرتز و مبدل ۱۲ بیتی است که برای مشاهده جزئیات ریز سیگنال، تحلیل مدارهای آنالوگ و دیجیتال و عیب‌یابی حرفه‌ای طراحی شده است. نام کامل انگلیسی این محصول SIGLENT SDS1202X HD 200 MHz 2-Channel 12-bit High Resolution Digital Oscilloscope است. نرخ نمونه‌برداری حداکثر ۲GSa/s، حافظه تا ۱۰۰Mpts در حالت تک‌کانال، نمایشگر لمسی ۱۰٫۱ اینچی و دیکد پروتکل‌های سریال، این مدل را برای آزمایشگاه توسعه، تعمیرات پیشرفته و آموزش مهندسی به گزینه‌ای دقیق تبدیل می‌کند.

نقطه تمایز SDS1202X-HD نسبت به بسیاری از اسیلوسکوپ‌های ۸ بیتی، رزولوشن عمودی ۱۲ بیت است. مبدل ۱۲ بیتی در شرایط مناسب می‌تواند سطح‌های دامنه بیشتری را از هم تفکیک کند و مشاهده تغییرات کوچک روی سیگنال بزرگ، ریپل منبع تغذیه، نویز سنسورها یا شکل موج صوتی را آسان‌تر سازد. این مزیت زمانی بیشترین ارزش را دارد که پهنای باند، مقیاس عمودی، اتصال زمین و پراب به‌درستی انتخاب شده باشند؛ عدد رزولوشن به‌تنهایی جایگزین روش اندازه‌گیری صحیح نیست.

🔬 رزولوشن ۱۲ بیت و نمایش جزئیات سیگنال

در مبدل ۸ بیتی، دامنه به ۲۵۶ سطح تقسیم می‌شود، در حالی که مبدل ۱۲ بیتی تا ۴۰۹۶ سطح را در اختیار پردازش قرار می‌دهد. این افزایش نظری ۱۶ برابری سطح‌های عمودی کمک می‌کند تغییرات کوچک دامنه با پله‌های ظریف‌تری ثبت شوند. برای بررسی ریپل روی ریل تغذیه، پاسخ مبدل آنالوگ، نویز تقویت‌کننده کم‌سیگنال یا اعوجاج یک مدار صوتی، چنین وضوحی می‌تواند تفاوت مهمی ایجاد کند.

حساسیت عمودی دستگاه در ورودی ۱MΩ از ۰٫۵mV/div تا ۱۰V/div قابل تنظیم است. دقت بهره DC نیز بسته به محدوده انتخابی تغییر می‌کند: در بازه ۰٫۵ تا ۴٫۹۵mV/div برابر ±۱٫۵ درصد و از ۵mV/div تا ۱۰V/div برابر ±۰٫۵ درصد اعلام شده است. برای به‌دست‌آوردن نتیجه قابل اتکا، جبران‌سازی پراب، گرم‌شدن دستگاه و محدودکردن نویز محیط باید پیش از اندازه‌گیری‌های حساس انجام شود.

⚡ نمونه‌برداری، حافظه و نرخ ثبت شکل موج

حداکثر نرخ نمونه‌برداری در حالت تک‌کانال ۲GSa/s است. وقتی هر دو کانال فعال باشند، حداکثر نرخ به ۱GSa/s برای هر کانال می‌رسد. عمق حافظه نیز در حالت تک‌کانال تا ۱۰۰Mpts و در حالت دوکانال تا ۵۰Mpts برای هر کانال در دسترس است. این شفافیت مهم است، زیرا اعداد حداکثری کاتالوگ باید بر اساس تعداد کانال‌های فعال تفسیر شوند.

حافظه بلند به کاربر اجازه می‌دهد بازه زمانی طولانی را ثبت و سپس روی رخداد کوتاه بزرگ‌نمایی کند. این ویژگی برای توالی روشن‌شدن منبع تغذیه، ارتباط سریال طولانی، وقفه‌های نامنظم یا خطای گذرا کاربرد دارد. نرخ ثبت شکل موج در حالت عادی تا ۱۲۰ هزار wfm/s و در حالت Sequence تا ۵۰۰ هزار wfm/s اعلام شده است. History، Search و Navigate نیز مرور فریم‌ها و پیدا کردن رخدادهای غیرعادی را سریع‌تر می‌کنند.

📊 نمایشگر لمسی و کنترل روزمره

نمایشگر رنگی TFT-LCD با اندازه ۱۰٫۱ اینچ و وضوح ۱۰۲۴×۶۰۰ پیکسل، فضای کافی برای مشاهده هم‌زمان شکل موج، اندازه‌گیری‌ها، جدول دیکد و منوها فراهم می‌کند. پنل لمسی خازنی از فرمان‌های چندلمسی پشتیبانی می‌کند و در کنار کلیدها و ولوم‌های فیزیکی قرار گرفته است؛ بنابراین کاربر می‌تواند برای تنظیم سریع تایم‌بیس و مقیاس از کنترل‌های مستقیم و برای مرور داده یا تغییر پنجره‌ها از لمس استفاده کند.

بیش از ۵۰ پارامتر اندازه‌گیری خودکار، Cursor، آمار، Histogram، Trend و Track در تحلیل دامنه و زمان کمک می‌کنند. بخش ریاضی چهار Trace دارد و توابع جمع، تفریق، ضرب، تقسیم، انتگرال، مشتق، فیلتر و FFT تا ۲Mpts را ارائه می‌دهد. قابلیت DVM یا ولت‌متر دیجیتال نیز برای مشاهده سریع برخی مقادیر به کار می‌رود، اما جایگزین مولتی‌متر ایمن و متناسب با رده ولتاژ نیست.

🔗 دیکد سریال، تریگر و ارتباطات

SDS1202X-HD به‌صورت استاندارد تریگر و دیکد I2C، SPI، UART، CAN و LIN را پشتیبانی می‌کند و دیکد CAN FD و FlexRay نیز در خانواده آن ارائه می‌شود. نمایش هم‌زمان شکل موج الکتریکی و محتوای داده کمک می‌کند خطای سطح ولتاژ، زمان‌بندی، نویز و فریم معیوب از یکدیگر تفکیک شوند. تریگرهای Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern، Video، Qualified، Nth Edge، Delay و Setup/Hold برای جداکردن رخداد هدف در اختیار کاربرند.

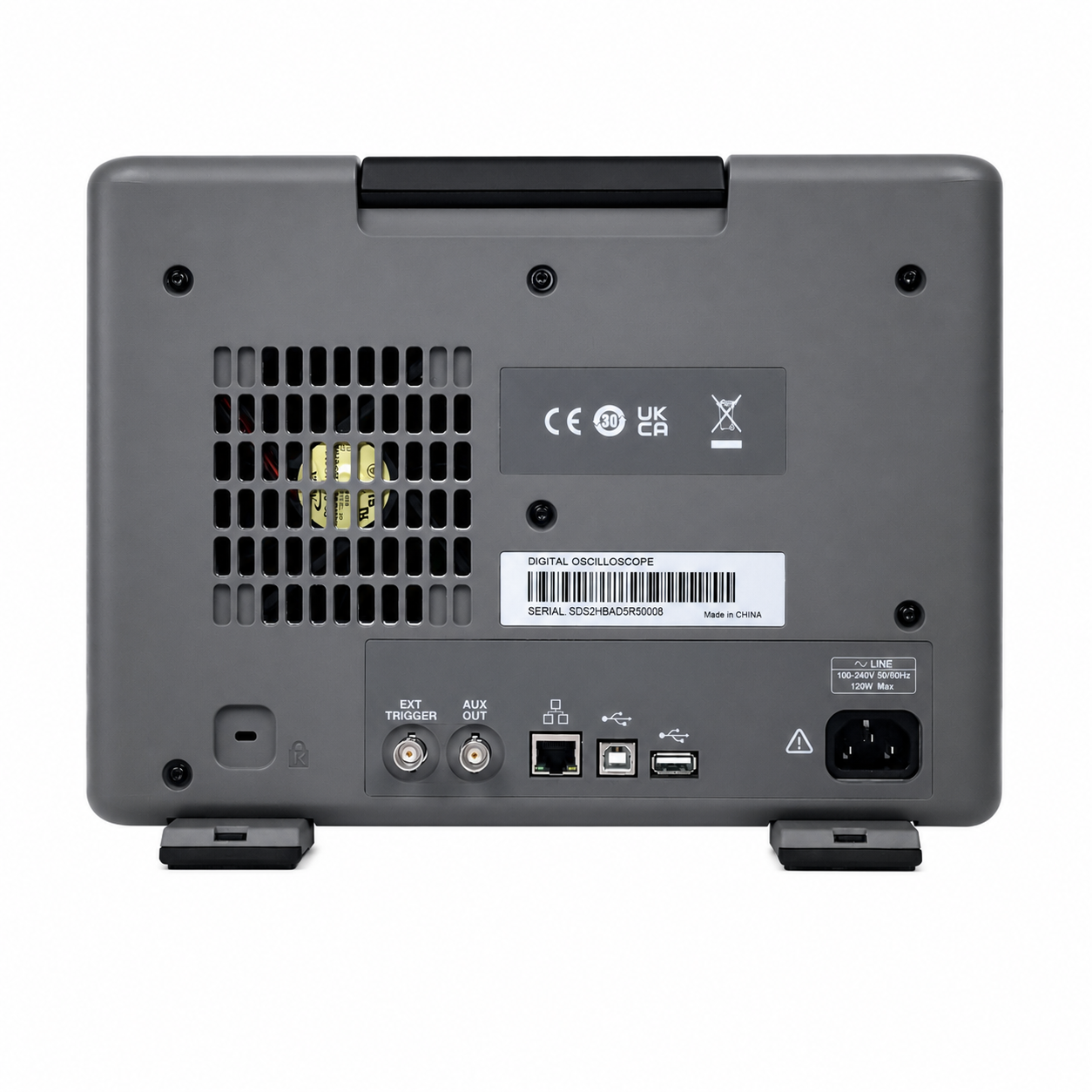

سه درگاه USB Host، یک USB Device، شبکه LAN، ورودی EXT Trigger، خروجی کمکی برای Trigger Out یا Pass/Fail و رابط SBUS روی دستگاه قرار دارند. LAN برای کنترل از راه دور و یکپارچه‌سازی در میز آزمون مناسب است. USB Host برای ذخیره فایل و اتصال لوازم سازگار و USB Device برای ارتباط با رایانه کاربرد دارد. قبل از استفاده شبکه‌ای، نسخه firmware و تنظیمات دسترسی باید با سیاست فنی مجموعه هماهنگ شوند.

🧩 گزینه‌های توسعه و محدودیت‌های مهم

ورودی‌های اصلی دستگاه دو کانال آنالوگ هستند. تحلیل ۱۶ کانال دیجیتال به ماژول سخت‌افزاری اختیاری نیاز دارد و مولد شکل موج ۲۵MHz نیز با ماژول USB ایزوله سازگار فراهم می‌شود؛ بنابراین هیچ‌کدام جزو سخت‌افزار پایه داخل دستگاه نیستند. Power Analysis و برخی قابلیت‌های تکمیلی ممکن است به مجوز یا لوازم مناسب نیاز داشته باشند. هنگام خرید باید دقیقاً مشخص شود پروژه فقط به اسیلوسکوپ پایه نیاز دارد یا گزینه‌های توسعه نیز باید جدا تهیه شوند.

پهنای باند ۲۰۰MHz برای بسیاری از مدارهای کنترلی، منابع تغذیه، سنسورها، سیستم‌های امبدد و سیگنال‌های سریع حاشیه مناسبی فراهم می‌کند، اما برای لبه‌های بسیار سریع یا هارمونیک‌های بالاتر باید نیاز واقعی پهنای باند محاسبه شود. زمان صعود نظری این پهنای باند حدود ۱٫۸ns است. پهنای باند سیستم اندازه‌گیری از ترکیب اسیلوسکوپ، پراب و نحوه اتصال تأثیر می‌گیرد؛ استفاده از سیم زمین بلند می‌تواند نتیجه را با نویز و رینگینگ مخدوش کند.

🎨 طراحی ظاهری، ابعاد و ایمنی

بدنه تیره، نمایشگر عریض و کنترل‌های دسته‌بندی‌شده، ظاهر حرفه‌ای سری SDS1000X HD را شکل می‌دهند. ابعاد دستگاه با احتساب ولوم‌ها و پایه‌ها حدود ۳۱۷٫۲×۲۳۶×۱۴۹ میلی‌متر و وزن خالص آن ۴٫۱ کیلوگرم است. پایه‌ها زاویه دید مناسب ایجاد می‌کنند و دریچه‌های جانبی برای تهویه باید آزاد بمانند. دستگاه باید روی سطح خشک و پایدار و دور از گردوغبار رسانا استفاده شود.

حداکثر ورودی اعلام‌شده در حالت ۱MΩ برابر ۴۰۰Vpk برای مجموع DC و AC است، اما این عدد مجوز اتصال مستقیم به هر مدار پرخطر نیست. زمین اسیلوسکوپ رومیزی معمولاً به ارت متصل است؛ اتصال اشتباه گیره زمین به نقطه برق‌دار می‌تواند اتصال کوتاه خطرناک ایجاد کند. برای برق شهر، نیم‌پل، اینورتر یا نقاط شناور باید از پراب دیفرانسیل و روش اندازه‌گیری ایمن متناسب با رده ولتاژ استفاده شود.

📦 اقلام همراه SDS1202X-HD

• یک دستگاه اسیلوسکوپ SIGLENT SDS1202X-HD
• دو پراب پسیو PP215؛ یک عدد برای هر کانال
• کابل USB
• کابل برق
• راهنمای شروع سریع و مدارک کارخانه

پراب استاندارد مدل‌های ۲۰۰MHz در جدول رسمی PP215 است. نوع دوشاخه برق یا نسخه چاپی مدارک ممکن است با منطقه تأمین تفاوت داشته باشد؛ هنگام تحویل، تعداد پراب‌ها و سلامت ظاهری دستگاه و لوازم با بسته واقعی کنترل می‌شود. ماژول دیجیتال، مولد USB و پراب‌های تخصصی جزو اقلام پایه بالا نیستند.

📋 جدول مشخصات فنی

🔄 مقایسه با مدل‌های نزدیک

برای بررسی گزینه‌های هم‌گروه می‌توانید وارد دسته اسیلوسکوپ دیجیتال رومیزی عصرتولز شوید. مدل اسیلوسکوپ سیگلنت SDS1202X-E پهنای باند ۲۰۰MHz دارد، اما مبدل آن ۸ بیتی و نمایشگرش کوچک‌تر است. SDS1202X-HD برای پروژه‌ای که وضوح دامنه، حافظه بلند و نمایشگر لمسی اولویت دارد مناسب‌تر است؛ SDS1202X-E زمانی جذاب‌تر می‌شود که حاشیه پهنای باند بالاتر از رزولوشن عمودی مهم‌تر باشد.

🛒 قیمت و خرید اسیلوسکوپ سیگلنت SDS1202X-HD

قیمت اسیلوسکوپ سیگلنت SDS1202X-HD در عصرتولز بر اساس قیمت روز تأمین‌کننده و حاشیه سود مصوب فروشگاه محاسبه شده است. پیش از خرید، پهنای باند، رزولوشن ۱۲ بیت، تعداد کانال، عمق حافظه، نوع پراب استاندارد و نیاز احتمالی به ماژول دیجیتال یا مولد را کنار هم بسنجید. این صفحه برای فروش یک دستگاه مستقل تعریف شده و تنوع تعداد خرید ندارد؛ تنها تنوع واقعی محصول شرایط گارانتی ثبت‌شده در سایت است.

❓ پرسش‌های متداول

آیا SDS1202X-HD واقعاً رزولوشن ۱۲ بیت دارد؟

بله. مدل دقیق SDS1202X-HD از ADC دوازده‌بیتی استفاده می‌کند. دستیابی به جزئیات بهتر به تنظیم مناسب دامنه، پهنای باند، پراب و سطح نویز نیز وابسته است.

نرخ نمونه‌برداری با هر دو کانال چقدر است؟

حداکثر نرخ در حالت تک‌کانال ۲GSa/s و با فعال‌بودن دو کانال ۱GSa/s برای هر کانال است. عمق حافظه نیز از ۱۰۰Mpts/ch در تک‌کانال به ۵۰Mpts/ch در حالت دوکانال می‌رسد.

آیا صفحه‌نمایش لمسی است؟

بله. نمایشگر ۱۰٫۱ اینچی از نوع TFT-LCD لمسی خازنی با وضوح ۱۰۲۴×۶۰۰ است و در کنار کلیدها و ولوم‌های فیزیکی استفاده می‌شود.

آیا مولد شکل موج و ۱۶ کانال دیجیتال همراه دستگاه هستند؟

خیر. هر دو قابلیت به سخت‌افزار اختیاری سازگار نیاز دارند و جزء بسته پایه نیستند. وجود کلید مربوط روی رابط دستگاه به معنی نصب بودن ماژول نیست.

چه پرابی همراه مدل ۲۰۰MHz است؟

برای SDS1202X-HD دو پراب پسیو PP215، یک عدد برای هر کانال، در جدول اقلام استاندارد خانواده مشخص شده است.

✅ مشخصات کوتاه و کلیدی

• مدل: SIGLENT SDS1202X-HD
• پهنای باند: ۲۰۰ مگاهرتز
• کانال: ۲ کانال آنالوگ
• رزولوشن: ۱۲ بیت
• نمونه‌برداری: حداکثر ۲GSa/s
• حافظه: حداکثر ۱۰۰Mpts/ch
• ثبت شکل موج: تا ۵۰۰٬۰۰۰wfm/s در Sequence
• نمایشگر: ۱۰٫۱ اینچ لمسی، ۱۰۲۴×۶۰۰
• دیکد: I2C، SPI، UART، CAN، LIN، CAN FD و FlexRay
• رابط‌ها: USB، LAN، EXT Trigger، Aux Out و SBUS
• اقلام پایه: دو پراب PP215، کابل USB، کابل برق و راهنما
• گارانتی: اصالت و سلامت فیزیکی
