اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS812X-HD

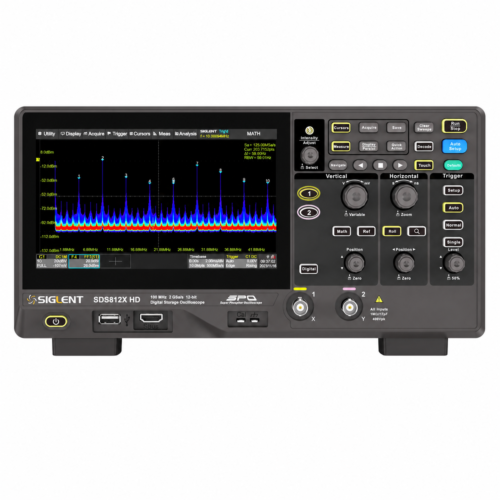

اسیلوسکوپ دیجیتالی سیگلنت مدل SIGLENT SDS812X-HD یک اسیلوسکوپ رومیزی دوکاناله با پهنای باند ۱۰۰ مگاهرتز، مبدل ۱۲ بیتی و نرخ نمونه‌برداری حداکثر ۲GSa/s است. نام کامل انگلیسی این دستگاه SIGLENT SDS812X HD 100 MHz 2-Channel 12-bit High Resolution Digital Oscilloscope است. ترکیب وضوح عمودی بالا، حافظه بلند، نمایشگر لمسی هفت‌اینچی و ابزارهای تحلیل داخلی، این مدل را برای تعمیرکاران حرفه‌ای، آزمایشگاه‌های آموزشی، توسعه منابع تغذیه، مدارهای صوتی، تجهیزات کنترل و سامانه‌های امبدد مناسب می‌کند.

🔬 رزولوشن ۱۲ بیت برای دیدن جزئیات کوچک

در یک مبدل ۸ بیتی، دامنه ورودی به ۲۵۶ سطح تقسیم می‌شود؛ مبدل ۱۲ بیتی به‌صورت نظری ۴۰۹۶ سطح در اختیار پردازش قرار می‌دهد. این تفاوت برای بررسی ریپل منبع تغذیه، نویز خروجی تقویت‌کننده، تغییرات کوچک سیگنال سنسور و اعوجاج روی شکل موج سودمند است. البته نتیجه دقیق فقط به تعداد بیت وابسته نیست؛ انتخاب پراب مناسب، جبران‌سازی پراب، اتصال زمین کوتاه، محدودکردن پهنای باند و تنظیم درست مقیاس عمودی همچنان ضروری است.

پهنای باند SDS812X-HD برابر ۱۰۰ مگاهرتز و زمان صعود معمول آن در ورودی ۵۰ اهم حدود ۳٫۵ نانوثانیه اعلام شده است. حساسیت عمودی در ورودی ۱MΩ از ۰٫۵mV/div تا ۱۰V/div تنظیم می‌شود. برای سیگنال‌های سریع باید پهنای باند پراب و روش اتصال نیز با پهنای باند دستگاه متناسب باشد؛ پراب نامناسب می‌تواند حتی با یک اسیلوسکوپ دقیق، لبه‌ها را کند یا پرنوسان نمایش دهد.

⚡ نمونه‌برداری، حافظه و ثبت رخدادهای گذرا

حداکثر نرخ نمونه‌برداری در حالت تک‌کانال ۲GSa/s است. با فعال‌بودن هر دو کانال، این مقدار حداکثر ۱GSa/s برای هر کانال می‌شود. عمق حافظه برای خانواده ۷۰ و ۱۰۰ مگاهرتز در حالت تک‌کانال تا ۵۰Mpts/ch و در حالت دوکانال تا ۲۵Mpts/ch است. بیان این تفاوت مهم است، زیرا عدد بیشینه کاتالوگ باید با تعداد کانال‌های فعال تفسیر شود.

حافظه بلند امکان می‌دهد یک بازه زمانی طولانی ثبت و سپس روی رخداد کوتاه بزرگ‌نمایی شود. نرخ ثبت شکل موج در حالت عادی تا ۸۰ هزار wfm/s و در حالت Sequence تا ۵۰۰ هزار wfm/s می‌رسد. دستگاه می‌تواند در Sequence تا ۸۰ هزار سگمنت ذخیره کند و History نیز مرور فریم‌های ثبت‌شده را آسان‌تر می‌سازد. Search و Navigate برای یافتن رخدادهایی مانند پالس باریک، افت لحظه‌ای یا فریم معیوب در میان داده طولانی کاربرد دارند.

🖥️ نمایشگر لمسی و ابزارهای تحلیل

نمایشگر رنگی TFT-LCD هفت‌اینچی با وضوح ۱۰۲۴×۶۰۰ پیکسل و پنل لمسی خازنی، فضای کافی برای مشاهده شکل موج، منوها و جدول دیکد فراهم می‌کند. کلیدها و ولوم‌های فیزیکی در کنار کنترل لمسی قرار دارند تا تغییر سریع مقیاس عمودی، تایم‌بیس و تریگر بدون رفت‌وآمد طولانی در منو انجام شود.

بیش از ۵۰ پارامتر اندازه‌گیری، آمار، Histogram، Trend و Track برای تحلیل دامنه و زمان در دسترس‌اند. بخش ریاضی چهار Trace دارد و FFT تا ۲Mpts، فیلتر، جمع، تفریق، ضرب، تقسیم، انتگرال، مشتق، میانگین‌گیری و ویرایش فرمول را پشتیبانی می‌کند. Mask Test، Counter، Bode Plot و Power Analysis نیز برای آزمون تکرارشونده و تحلیل مدار مفیدند؛ بعضی قابلیت‌ها یا سخت‌افزارهای توسعه ممکن است به گزینه جداگانه نیاز داشته باشند.

🔗 تریگر، دیکد سریال و ارتباط با رایانه

تریگرهای Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern، Video، Qualified، Nth Edge، Delay، Setup/Hold و Serial کمک می‌کنند رخداد هدف از میان سیگنال پیچیده جدا شود. دیکد سریال استاندارد I2C، SPI، UART، CAN و LIN است؛ بنابراین می‌توان شکل موج الکتریکی و محتوای داده را کنار هم دید و خطای سطح ولتاژ، زمان‌بندی یا فریم را بهتر تشخیص داد.

دو درگاه USB Host، یک USB Device، شبکه 10/100M LAN، خروجی کمکی Trigger Out یا Pass/Fail و رابط SBUS روی دستگاه وجود دارد. LAN برای کنترل از راه دور یا ادغام در میز آزمون، USB Host برای ذخیره فایل و USB Device برای ارتباط با رایانه استفاده می‌شود. اتصال ۱۶ کانال دیجیتال به سخت‌افزار SLA1016 و مولد شکل موج ایزوله ۲۵MHz به ماژول SAG1021I نیاز دارد و این تجهیزات جزو بسته پایه نیستند.

🎨 طراحی، ابعاد و ایمنی اندازه‌گیری

بدنه جمع‌وجور، دسته حمل و پایه‌های جلویی، SDS812X-HD را برای میز تعمیر یا آزمایشگاهی که فضای محدود دارد مناسب می‌کند. ابعاد دستگاه با احتساب ولوم‌ها و پایه‌ها ۳۱۲×۱۵۱×۱۳۲٫۶ میلی‌متر و وزن خالص آن ۲٫۶ کیلوگرم است. ورودی برق ۱۰۰ تا ۲۴۰ ولت AC با فرکانس ۵۰/۶۰ هرتز را می‌پذیرد و توان مصرفی حداکثر ۸۰ وات اعلام شده است.

زمین اسیلوسکوپ رومیزی معمولاً به ارت شبکه متصل است. وصل‌کردن گیره زمین به نقطه برق‌دار یا مدار شناور می‌تواند اتصال کوتاه و خطر برق‌گرفتگی ایجاد کند. برای اندازه‌گیری برق شهر، اینورتر، نیم‌پل یا اختلاف پتانسیل شناور باید از پراب دیفرانسیل و روش ایمن متناسب با رده ولتاژ استفاده شود. عدد حداکثر ورودی هرگز جایگزین بررسی CAT، وضعیت پراب و شیوه اتصال نیست.

📦 اقلام همراه SDS812X-HD

• یک دستگاه اسیلوسکوپ SIGLENT SDS812X-HD
• دو پراب پسیو PP510؛ یک عدد برای هر کانال
• یک کابل USB
• یک کابل برق
• راهنمای شروع سریع و گواهی کالیبراسیون کارخانه

این فهرست بر اساس جدول اقلام استاندارد رسمی خانواده نوشته شده است. نوع دوشاخه برق یا شکل چاپی مدارک ممکن است با منطقه تأمین متفاوت باشد. ماژول دیجیتال، مولد USB، برد آموزشی و پراب‌های تخصصی جزو اقلام استاندارد پایه نیستند و در صورت نیاز جداگانه تهیه می‌شوند.

📋 جدول مشخصات فنی

🔄 مقایسه با مدل‌های نزدیک

در دسته اسیلوسکوپ دیجیتال رومیزی عصرتولز می‌توانید مدل‌های نزدیک را بررسی کنید. سیگلنت SDS1102X-HD نیز دوکاناله، ۱۰۰MHz و ۱۲ بیتی است، اما نمایشگر ۱۰٫۱ اینچی و بدنه بزرگ‌تری دارد. سیگلنت SDS1202X-E پهنای باند ۲۰۰MHz ارائه می‌دهد ولی مبدل آن ۸ بیتی است. بنابراین SDS812X-HD برای کاربری‌ای جذاب است که رزولوشن دامنه، ابعاد جمع‌وجور و قیمت متعادل مهم‌تر از پهنای باند ۲۰۰MHz یا نمایشگر بزرگ‌تر باشد.

🛒 قیمت و خرید اسیلوسکوپ سیگلنت SDS812X-HD

قیمت اسیلوسکوپ سیگلنت SDS812X-HD در عصرتولز بر پایه قیمت روز ایلکوشاپ و حاشیه سود ۱۰ درصد محاسبه و با دقت ۱۰۰۰ تومان رو به پایین گرد شده است. پیش از خرید، پهنای باند ۱۰۰MHz، رزولوشن ۱۲ بیت، تعداد دو کانال، حافظه، اندازه نمایشگر و نیاز احتمالی به پراب یا ماژول اختیاری را با پروژه خود تطبیق دهید. این صفحه برای فروش یک دستگاه مستقل تعریف شده و تنوع تعداد خرید ندارد؛ تنها تنوع واقعی، شرایط گارانتی ثبت‌شده در فروشگاه است.

❓ پرسش‌های متداول

آیا SDS812X-HD واقعاً ۱۲ بیتی است؟

بله. جدول رسمی مدل‌ها برای SDS812X-HD رزولوشن عمودی ۱۲ بیت اعلام می‌کند. کیفیت نتیجه به تنظیم دامنه، پراب، اتصال زمین و سطح نویز نیز وابسته است.

نرخ نمونه‌برداری با هر دو کانال چقدر است؟

حداکثر نرخ در حالت تک‌کانال ۲GSa/s و با دو کانال فعال ۱GSa/s برای هر کانال است. حافظه نیز به‌ترتیب تا ۵۰ و ۲۵Mpts/ch می‌رسد.

آیا نمایشگر دستگاه لمسی است؟

بله. نمایشگر هفت‌اینچی TFT-LCD از لمس خازنی پشتیبانی می‌کند و وضوح آن ۱۰۲۴×۶۰۰ پیکسل است.

آیا لاجیک آنالایزر و مولد موج همراه دستگاه هستند؟

خیر. ۱۶ کانال دیجیتال به ماژول SLA1016 و مولد USB ایزوله ۲۵MHz به SAG1021I نیاز دارد؛ این موارد جزو بسته پایه نیستند.

چند پراب در بسته استاندارد قرار دارد؟

جدول رسمی یک پراب برای هر کانال مشخص می‌کند؛ برای مدل دوکاناله SDS812X-HD یعنی دو پراب پسیو PP510.

✅ مشخصات کوتاه و کلیدی

• مدل: SIGLENT SDS812X-HD
• پهنای باند: ۱۰۰ مگاهرتز
• کانال: ۲ کانال آنالوگ
• رزولوشن: ۱۲ بیت
• نمونه‌برداری: حداکثر ۲GSa/s
• حافظه: حداکثر ۵۰Mpts/ch
• ثبت شکل موج: تا ۵۰۰٬۰۰۰wfm/s در Sequence
• نمایشگر: ۷ اینچ لمسی، ۱۰۲۴×۶۰۰
• دیکد: I2C، SPI، UART، CAN و LIN
• رابط‌ها: USB، LAN، Aux Out و SBUS
• اقلام پایه: دو پراب PP510، کابل USB، کابل برق، راهنما و گواهی کالیبراسیون
• گارانتی: اصالت و سلامت فیزیکی
