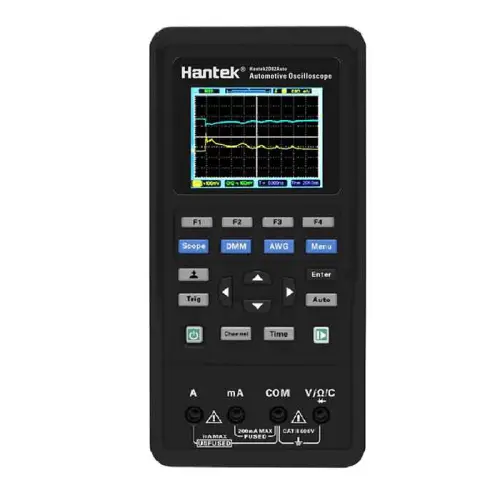

دیاگ خودرو و اسیلوسکوپ دستی هانتک مدل HANTEK 2D82 یک ابزار چهارکاره برای دیاگ سیگنال‌های خودرو، اسیلوسکوپ دو کانال، مولد شکل موج و مولتی‌متر دیجیتال است که بیش از 80 راهنمای آزمون خودرویی را در یک بدنه قابل حمل گردآوری می‌کند. hantek 2d82 مطابق صفحه فعلی سازنده پهنای باند 80MHz، نمونه‌برداری 250MSa/s در حالت تک‌کانال و مولد سینوسی تا 25MHz دارد.

🔎 معرفی hantek 2d82

نام انگلیسی کامل: HANTEK 2D82 4-in-1 Automotive Diagnostic 80MHz Dual-Channel Handheld Digital Oscilloscope, 25MHz Arbitrary Waveform Generator and 4000-Count Digital Multimeter with 250MSa/s Sampling.

واژه «دیاگ» در عنوان این محصول به مجموعه آزمون‌های هدایت‌شده شکل موج خودرو اشاره دارد. دستگاه می‌تواند برای مشاهده سیگنال‌های جرقه، سنسورها، عملگرها، انژکتور، شبکه‌های ارتباطی و سامانه شارژ به تعمیرکار کمک کند، اما اسکنر OBD برای خواندن یا پاک‌کردن کد خطای ECU و برنامه‌ریزی یونیت نیست. تفسیر درست همچنان به نقشه سیم‌کشی، داده تعمیراتی خودرو و اتصال پراب مناسب نیاز دارد.

در صفحه فعلی محصول، پهنای باند 80MHz درج شده است؛ راهنمای قدیمی نسخه 1.4 عدد 70MHz را نشان می‌دهد. این اختلاف نسلی را نباید با ترکیب دلخواه مشخصات پنهان کرد. برای کالای این صفحه، عدد جاری 80MHz مبنا قرار گرفته و خریدار بهتر است نام 2D82، نسخه دستگاه و نوشته روی جعبه تحویلی را نیز کنترل کند.

⚙️ جدول مشخصات فنی HANTEK 2D82

پهنای باند و نرخ نمونه‌برداری یک مفهوم نیستند. عدد 80MHz محدوده پاسخ مسیر ورودی را بیان می‌کند، در حالی که 250MSa/s بیشترین تعداد نمونه در ثانیه با یک کانال فعال است. هنگام روشن‌بودن هر دو کانال، نرخ هر کانال به 125MSa/s و حافظه به 3K برای هر کانال می‌رسد. برای ثبت یک رویداد سریع باید پنجره زمانی، عمق ثبت و تریگر هم‌زمان متناسب انتخاب شوند.

🚗 آزمون‌های خودرویی و مرز کاربرد دیاگ

بخش Automotive بیش از 80 مسیر آزمون را برای گروه‌هایی مانند جرقه‌زنی اولیه و ثانویه، سنسورهای میل‌لنگ و میل‌سوپاپ، دریچه گاز، اکسیژن، فشار و دما، انژکتورها، عملگرها، شبکه CAN و LIN و سامانه استارت و شارژ سازمان‌دهی می‌کند. راهنمای QR می‌تواند دسترسی به ویدیو یا روش اندازه‌گیری را سریع‌تر کند؛ با این حال این آموزش‌ها جای اطلاعات سرویس خودروی مشخص را نمی‌گیرند.

hantek 2d82 شکل موج الکتریکی را نشان می‌دهد و برای مقایسه زمان‌بندی، دامنه، نویز یا قطع‌شدن لحظه‌ای سیگنال مفید است. این قابلیت با دستگاه عیب‌یاب ECU متفاوت است: اتصال آن به سوکت OBD به‌تنهایی به معنی خواندن کد خطا، داده زنده استاندارد یا کدنویسی نیست. نوع خودرو، محل اتصال، سطح ولتاژ، زمین و لوازم جانبی موردنیاز باید پیش از هر تست مشخص شود.

برای آزمون جرقه ثانویه یا جریان بالا باید از پراب و گیره مخصوص همان کاربرد استفاده شود. اتصال مستقیم ورودی عادی به سیم ولتاژبالا ایمن نیست. در شبکه‌های ارتباطی نیز ابتدا سطح باس و نقطه مرجع را بررسی کنید؛ سپس از تریگر و دو کانال برای مشاهده هم‌زمان دو خط یا مقایسه ورودی و خروجی استفاده کنید. عبارت «بیش از 80 تست» تعداد جریان‌های کاری راهنماست، نه تضمین سازگاری بدون قید با همه خودروها.

📈 اسیلوسکوپ دو کانال، حافظه و تریگر

دو کانال دستگاه برای مقایسه هم‌زمان سیگنال‌هایی مانند فرمان و پاسخ، دو سنسور مرتبط یا خطوط یک شبکه کاربردی است. پایه زمانی 5ns/div تا 500s/div و حساسیت 10mV/div تا 10V/div دامنه مناسبی از رویدادهای سریع تا تغییرات آهسته را پوشش می‌دهد. ورودی 1MΩ موازی با حدود 25pF است و انتخاب صحیح نسبت پراب در منو برای نمایش دامنه واقعی اهمیت دارد.

محدودکننده 20MHz برای کاهش نویز فرکانس بالا در سیگنال‌های کندتر قابل استفاده است. با پروب 1×، پهنای باند مسیر تقریباً به 6MHz محدود می‌شود؛ پس برای استفاده از پهنای باند کامل، پراب و نسبت تضعیف سازگار لازم است. سقف 150Vrms بخش اسیلوسکوپ مجوز اتصال به هر مدار پرانرژی نیست و باید رده ایمنی، گذراها و زمین مشترک کانال‌ها جداگانه ارزیابی شوند.

تریگر لبه و حالت‌های Auto، Normal و Single به پایدارکردن یا ثبت یک رخداد کمک می‌کنند. حالت Auto برای پیدا کردن اولیه شکل موج، Normal برای رویداد تکرارشونده و Single برای توقف پس از وقوع شرط مناسب است. نرم‌کردن نمایش یا درون‌یابی جزئیات ثبت‌نشده را خلق نمی‌کند؛ بنابراین کیفیت نتیجه به نرخ نمونه، تنظیم دامنه، جبران پراب و اتصال کوتاه زمین وابسته است.

〰️ مولد شکل موج 25MHz

مولد داخلی موج سینوسی را تا 25MHz، مربعی را تا 10MHz، رمپ را تا 1MHz و EXP را تا 5MHz تولید می‌کند. نرخ نمونه‌برداری مولد 250MSa/s، وضوح 12bit و طول شکل موج 512Sa است. خروجی یک‌کاناله با امپدانس 50Ω ارائه می‌شود و دامنه مورد انتظار به امپدانس بار متصل وابسته است.

این بخش برای تزریق سیگنال آزمایشی به مدارهای کم‌انرژی، بررسی پاسخ سنسور یا ماژول روی میز و آموزش مفید است. پیش از اتصال، دامنه، آفست، فرکانس و تحمل ورودی مدار مقصد را کنترل کنید و از مقدار کم آغاز کنید. مولد داخلی جای تجهیزات رومیزی با حافظه عمیق، مدولاسیون پیشرفته یا خروجی توان بالا را نمی‌گیرد.

🧰 مولتی‌متر 4000 شمارنده

مولتی‌متر hantek 2d82 اندازه‌گیری ولتاژ و جریان AC/DC، مقاومت، ظرفیت، دیود و پیوستگی را فراهم می‌کند. صفحه جاری سازنده حداکثر ورودی AC را 600V، حداکثر ورودی DC را 800V و جریان را 10A اعلام می‌کند. عدد 800V سقف ورودی اعلامی است و نباید خودکار معادل آخرین رنج نمایشی DC در همه نسخه‌های جدول تلقی شود.

سوکت‌های مولتی‌متر از ورودی BNC اسیلوسکوپ و خروجی مولد جدا هستند. پیش از اندازه‌گیری جریان، کابل قرمز باید در سوکت درست قرار گیرد و پس از پایان دوباره به ورودی ولتاژ برگردد. برای مقاومت، ظرفیت، دیود و پیوستگی مدار باید بی‌برق باشد و خازن‌ها تخلیه شوند. حفاظت نامی دستگاه نیز جای روش کار ایمن و لوازم اندازه‌گیری سالم را نمی‌گیرد.

🖥️ طراحی ظاهری، نمایشگر و باتری

نمایشگر رنگی 2.8 اینچ با وضوح 320×240 در بالای پنل قرار دارد و کلیدهای سخت‌افزاری امکان کار میدانی بدون صفحه لمسی را می‌دهند. اتصال Type-C برای تغذیه 5V/2A و ارتباط در نظر گرفته شده و دو باتری 2600mAh انرژی دستگاه را تأمین می‌کنند. ابعاد جاری 199×98×40mm و وزن اعلام‌شده حدود 400g است؛ این اعداد مربوط به صفحه فعلی‌اند و ممکن است با وزن درج‌شده در راهنمای نسل قدیمی تفاوت داشته باشند.

فرم عمودی و روکش محافظ، حمل در تعمیرگاه را آسان می‌کند، اما بدنه دستی به معنی ضدآب یا ایزوله‌بودن کانال‌ها نیست. هنگام شارژ یا اتصال رایانه باید اثر زمین USB بر مدار اندازه‌گیری‌شده بررسی شود. برای عمر بهتر باتری، دستگاه را در گرمای شدید رها نکنید، از شارژر سازگار استفاده کنید و پیش از نگهداری طولانی سطح شارژ را کنترل کنید.

📦 اقلام همراه و تفاوت کیت‌ها

صفحه رسمی سه بسته Kit I، Kit II و Kit III را با اقلام متفاوت معرفی می‌کند. لوازم پایه مانند کیف، کابل Type-C، آداپتور، پراب مولتی‌متر و بخشی از کابل‌ها یا پراب‌های خودرویی در جدول کیت‌ها دیده می‌شوند؛ کیت‌های بالاتر گیره‌ها و لیدهای تخصصی بیشتری دارند و گیره جریان CC65 فقط در Kit III فهرست شده است.

چون ویژگی‌های فعلی فروشگاه شماره کیت را قطعی نکرده‌اند، هیچ‌یک از متعلقات اختصاصی نباید بدون کنترل تضمین شود. ملاک نهایی، اقلام بسته تحویلی ثبت‌شده برای سفارش است. پیش از خرید، از پشتیبانی عصرتولز بخواهید نوع Kit و تعداد پراب اسیلوسکوپ، کابل‌های HT324، گیره‌ها، لیدهای تست و وجود یا نبود CC65 را با موجودی همان روز تطبیق دهد.

⚖️ مقایسه HANTEK 2D82 با HANTEK 2D42

اگر آزمون‌های هدایت‌شده خودرو و پهنای باند بالاتر اولویت دارند، 2D82 انتخاب مرتبط‌تری است. برای تعمیرات عمومی الکترونیک با پهنای باند 40MHz، 2D42 می‌تواند نیاز را با ساختاری نزدیک پوشش دهد. محصولات موجود را در دسته اسیلوسکوپ دستی HANTEK در عصرتولز ببینید و برای مقایسه مستقیم صفحه HANTEK 2D42 را بررسی کنید.

🛒 قیمت و خرید hantek 2d82 از عصرتولز

برای خرید hantek 2d82، قیمت روز، موجودی، گارانتی و به‌ویژه نوع کیت را در همین صفحه کنترل کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. ارزش خرید این مدل به استفاده واقعی از چهار بخش بستگی دارد: راهنمای تست خودرو، اسیلوسکوپ دو کانال 80MHz، مولد 25MHz و مولتی‌متر 4000 شمارنده.

اگر فقط خواندن خطای ECU می‌خواهید، اسکنر OBD انتخاب مناسب‌تری است. اگر ثبت بسیار طولانی، پهنای باند بالاتر، کانال ایزوله یا اندازه‌گیری رده‌بالای برق قدرت لازم دارید، دستگاه تخصصی دیگری نیاز خواهد بود. تطبیق نسخه 2D82 و کیت تحویلی از خرید مدلی با مشخصات یا لوازم متفاوت جلوگیری می‌کند.

❓ سوالات متداول درباره HANTEK 2D82

آیا HANTEK 2D82 کد خطای ECU را می‌خواند؟

وظیفه اصلی آن مشاهده و تحلیل سیگنال و ارائه راهنمای آزمون است؛ نباید آن را بدون مدرک به‌عنوان اسکنر OBD برای خواندن، پاک‌کردن یا برنامه‌ریزی خطا در نظر گرفت.

پهنای باند دستگاه 70MHz است یا 80MHz؟

صفحه فعلی سازنده 80MHz را اعلام می‌کند، در حالی که راهنمای قدیمی نسخه 1.4 عدد 70MHz دارد. این صفحه عدد جاری را مبنا گرفته و اختلاف نسخه را شفاف حفظ کرده است.

نرخ نمونه‌برداری با دو کانال چقدر است؟

حداکثر نرخ در حالت تک‌کانال 250MSa/s و با دو کانال فعال 125MSa/s برای هر کانال است. حافظه دوکاناله نیز 3K برای هر کانال است.

آیا مولد سیگنال داخلی دارد؟

بله؛ سینوسی تا 25MHz، مربعی تا 10MHz، رمپ تا 1MHz و EXP تا 5MHz تولید می‌شود. خروجی و دامنه باید با بار و مدار مقصد سازگار باشد.

کدام اقلام دقیقاً داخل جعبه هستند؟

اقلام Kit I، Kit II و Kit III متفاوت‌اند. نوع کیت در مشخصات فعلی قطعی نیست؛ بنابراین بسته تحویلی و فهرست ثبت‌شده فروشنده پیش از سفارش باید کنترل شود.

در جمع‌بندی، hantek 2d82 ابزار دستی چهارکاره‌ای برای تعمیرکاری است که علاوه بر مولتی‌متر و مولد، به مشاهده دو سیگنال و جریان‌های کاری آزمون خودرو نیاز دارد. پهنای باند جاری 80MHz، نمونه‌برداری 250/125MSa/s، مولد 25MHz و نمایشگر رنگی مهم‌ترین مشخصات آن هستند. رعایت محدودیت ورودی، انتخاب پراب درست و تشخیص تفاوت آن با اسکنر ECU شرط استفاده دقیق و ایمن است.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK 2D82
• نوع: ابزار چهارکاره آزمون خودرو، اسیلوسکوپ، مولد و مولتی‌متر
• راهنمای خودرویی: بیش از 80 جریان آزمون
• کانال و پهنای باند: 2 کانال، 80MHz در صفحه جاری
• نمونه‌برداری: 250MSa/s تک‌کانال؛ 125MSa/s دوکانال
• حافظه: 6K تک‌کانال؛ 3K برای هر کانال دوکاناله
• پایه زمانی: 5ns/div تا 500s/div
• حساسیت: 10mV/div تا 10V/div
• مولد: سینوسی 25MHz، 250MSa/s، 12bit و 512Sa
• مولتی‌متر: 4000 شمارنده، AC 600V، DC 800V و 10A
• نمایشگر: 2.8 اینچ، 320×240
• اتصال و باتری: Type-C و دو سلول 2600mAh
• ابعاد و وزن: 199×98×40mm؛ حدود 400g
• کیت: اقلام Kit I، Kit II و Kit III متفاوت است؛ بسته تحویلی کنترل شود
